看图学习本田雅阁/歌诗图发动机拆装及维修
来源:本站整理  作者:佚名  2013-09-24 08:49:18




    (10)更换正时皮带驱动轮
    ①拆下正时皮带。

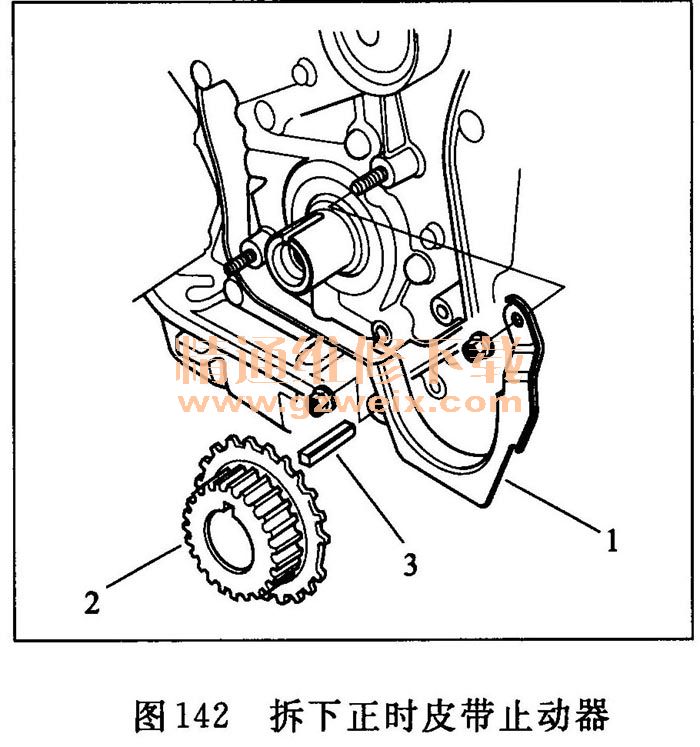

    ②拆下正时皮带止动器1,然后拆下正时皮带驱动轮2和键3(见图142)。

    ③检查正时皮带驱动轮和键是否损坏。如果有裂纹或损坏,更换正时皮带驱动轮。
    ④安装新的正时皮带驱动轮和键,然后安装正时皮带止动器。
    ⑤安装正时皮带。
    ⑥执行曲轴位置(CKP)模式清除/曲轴位置模式学习程序。
    (11)拆却气门室盖

    ①拆下进气歧管。
    ②从前汽缸盖拆下三个点火线圈。
    ③断开固定线束托架的五个连接器1,并拆下油尺2(见图143)。

    ④拆下前气门室盖(见图144)。


    ①拆下进气歧管。
    ②从后汽缸盖拆下三个点火线圈。
    ③断开四个连接器1和卡夹2,并拆下动力转向(P/S)软管托架3和通气软管4(见图145)。

    ④拆下固定线束托架的两个螺栓5。

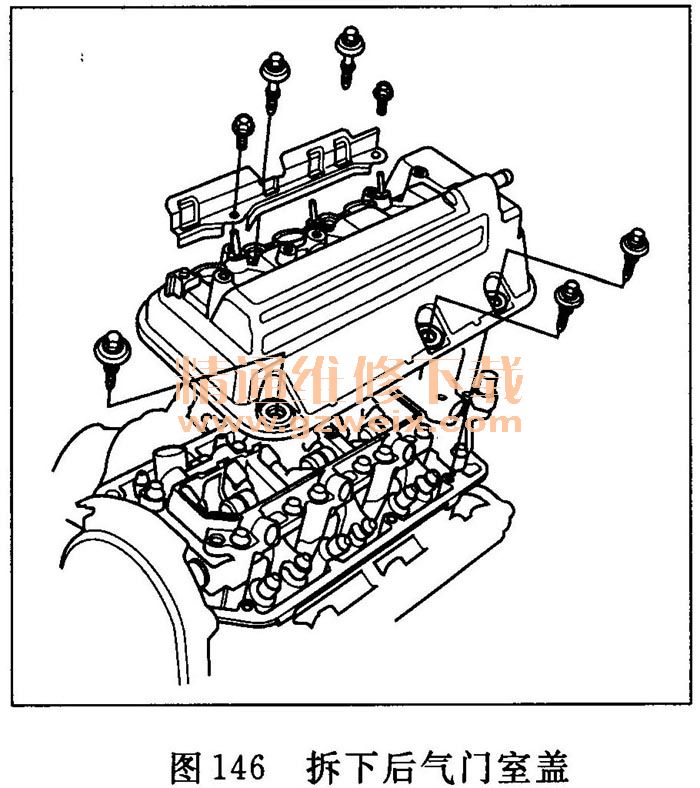

    ⑤拆下后气门室盖(见图146)。

    (12)安装气门室盖
    前
    ①检查火花塞密封件是否损坏。如果密封件损坏,则将其更换。
    ②彻底清洁气门室盖衬垫和凹槽。

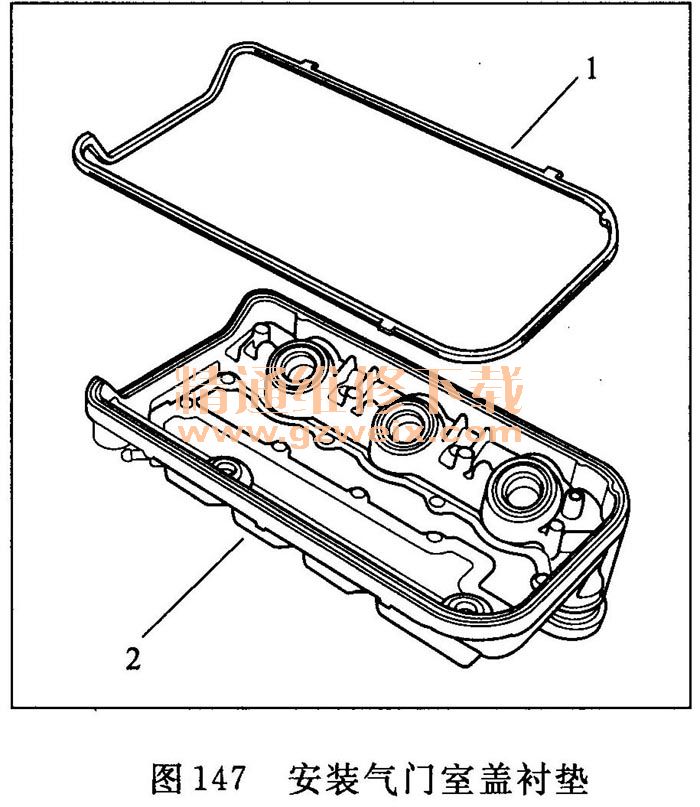

    ③将气门室盖衬垫1安装到气门室盖2的凹槽中(见图147)。确保气门室盖衬垫牢固安装。

    ④将所有旧密封胶从摇臂轴托架和汽缸盖上清除。
    ⑤用抹布清洁气门室盖接触面。

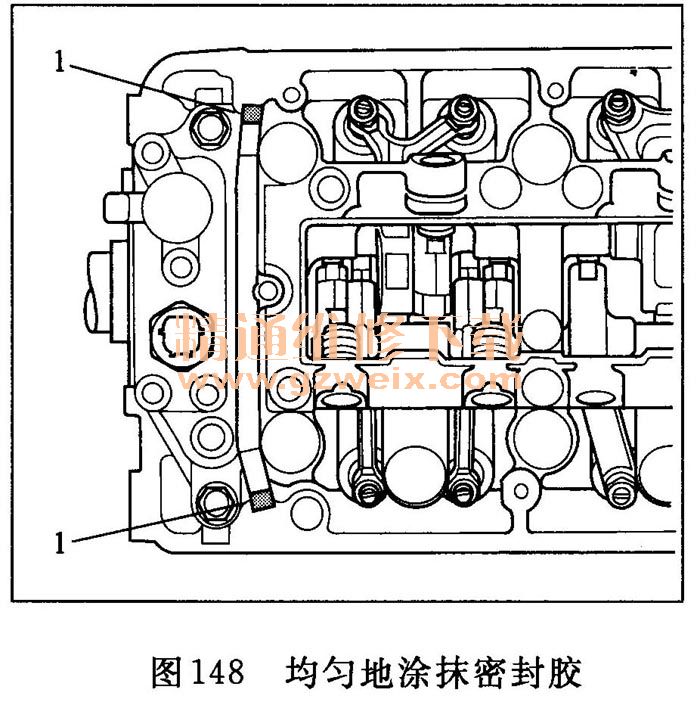

    ⑥在摇臂轴托架的接合部位1均匀地涂抹密封胶P/N08C70-KO234M, 08C70-K0334M或08C70-X0331S(见图148)。

    注意:如果涂抹密封胶后经历5min或更长时间,不要安装零部件。并且,清除旧的残胶后重新涂抹密封胶。
    ⑦将火花塞密封件1安装到火花塞套管上,并安装前气门室盖2(见图149)。

    ⑧检查火花塞密封件是否损坏。
    ⑨检查气门室盖垫圈3。更换所有损坏或老化的垫圈。
    ⑩分三步紧固所有的螺栓。在最后一步中,按顺序紧固所有螺栓,力矩为12N·m(1. 2kgf·m)(见图150)。

    11连接固定线束托架的五个连接器1,并安装油尺2(见图151)。

    12将三个点火线圈安装至前汽缸盖。
    13安装进气歧管。
    后
    ①检查火花塞密封件是否损坏。如果密封件损坏,则将其更换。
    ②彻底清洁气门室盖衬垫和凹槽。
    ③将气门室盖衬垫1安装到气门室盖2的凹槽中(见图152)。确保气门室盖衬垫牢固安装。

    ④将所有旧密封胶从摇臂轴托架和汽缸盖上清除。
    ⑤用抹布清洁气门室盖接触面。
    ⑥在摇臂轴托架的接合部位1均匀地涂抹密封胶(见图153)。

    ⑦将火花塞密封件1安装到火花塞套管上,并安装后气门室盖2(见图154)。

    ⑧检查火花塞密封件是否损坏。
    ⑨检查气门室盖垫圈3。更换所有损坏或老化的垫圈。
    ⑩分三步紧固所有的螺栓。在最后一步中,按顺序紧固所有螺栓,力矩为12N·m(1. 2kgf·m)(见图155)。

    11安装固定线束托架的两个螺栓1(见图156)。

    12连接四个连接器2和卡夹3,并安装动力转向软管托架4和通气软管5。
    13将三个点火线圈安装至后汽缸盖
    14安装进气歧管。

 (13)拆却汽缸盖
    提示:使用翼子板盖以免损坏油漆表面。
    为避免损坏线束和端子,握住连接器部分,小心地拔出线束连接器。
    为避免损坏汽缸盖,应等到发动机冷却液温度降至低于38℃后,才松开汽缸盖螺栓。
    在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管,或者妨碍其他零件。

    ①卸去燃油压力。
    ②执行蓄电池端子断开程序。
    ③排空发动机冷却液。
    ④拆下传动带。
    ⑤拆下动力转向(P/S)泵1和固定动力转向软管托架的螺栓2(见图157)。

    ⑥拆下交流发电机。
    ⑦拆下进气歧管。
    ⑧拆下六个点火线圈。
    ⑨拆下正时皮带。
    ⑩拆下气门室盖。
    11将下列发动机线束连接器和线束夹从汽缸盖上拆下:
     六个喷油器连接器。
     发动机冷却液温度(ECT)传感器1连接器。
     机油压力开关连接器。
     凸轮轴位置(CMP)传感器连接器。
    后空燃比(A/F)传感器连接器。
    后辅助加热型氧传感器(辅助HOZ S)连接器。
    12拆下前预热三元催化转换器(前WU-TWC)和后预热三元催化转换器(后WU-TWC)。
    13拆下快速连接接头盖1,然后断开燃油供油软管2(见图158)。

    14断开加热器软管1(见图159)。

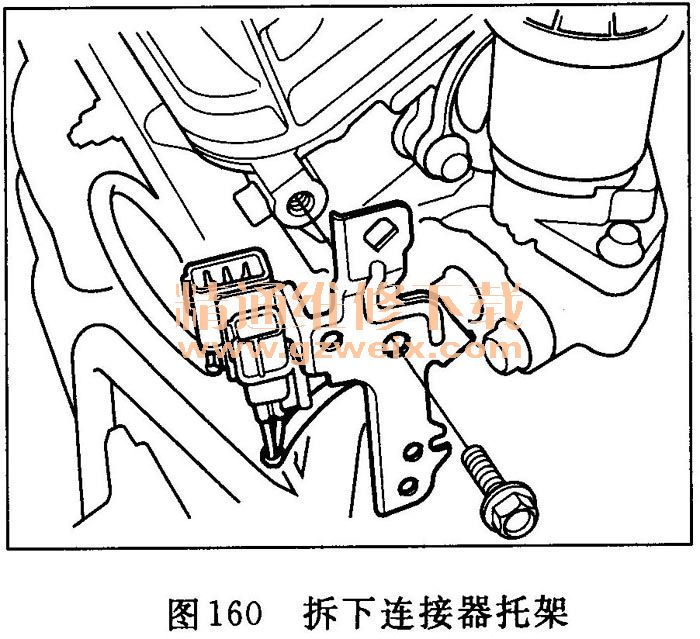

    15将连接器托架从前汽缸盖拆下(见图160)。

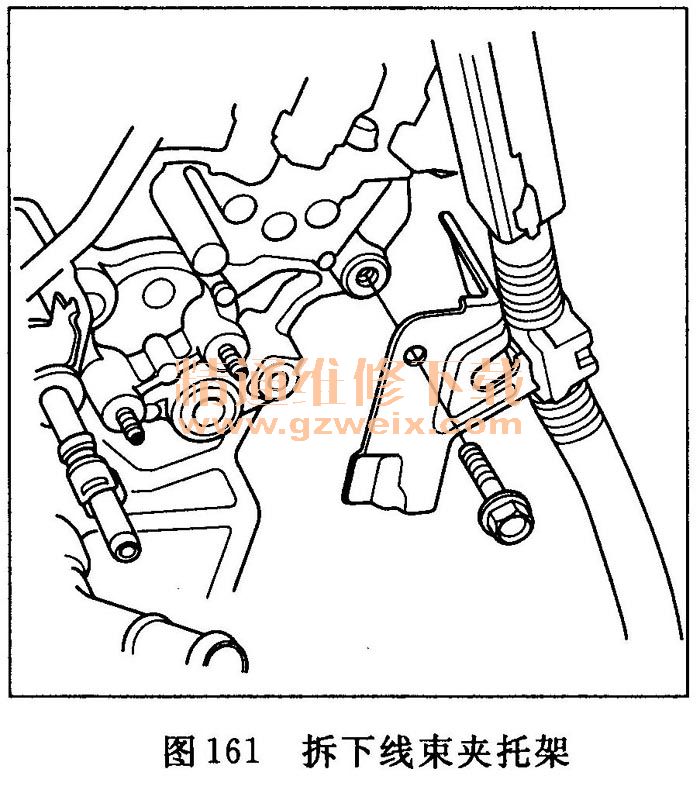

    16将线束夹托架从后汽缸盖拆下(见图161)。

    17拆下喷油器基座。
    18拆下冷却水通道。

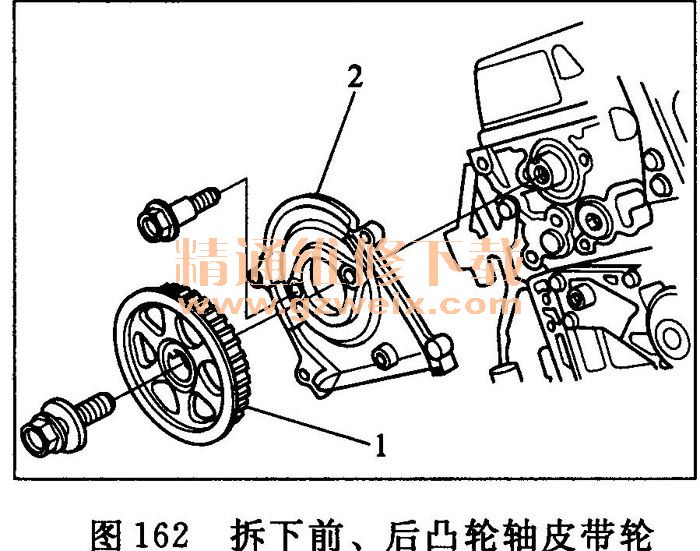

    19拆下前、后凸轮轴皮带轮1和前、后盖2(见图162)。

    20拆下汽缸盖螺栓。为避免翘曲,按顺序每次松开螺栓1/3圈;重复这一过程直到所有螺栓松开(见图163)。

    21拆下汽缸盖。
