看图学习本田雅阁/歌诗图发动机拆装及维修
来源:本站整理  作者:佚名  2013-09-24 08:49:18



    1 发动机机械系统
    拆卸
    所需专用工具
    ·发动机支撑吊钩AAR-T1256-J00
    ·发动机斜吊钩组件07KAK-SJ40101
    ·发动机吊钩撑杆07KAK-SJ40200
    ·该专用工具可从Snap-on国际有限公司获得。

    注意:使用翼子板罩以免损坏油漆表面。
    为避免损坏线束和端子,握住插接器部分,小心地拔出线束插接器。
    在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管,或者妨碍其他零件。

    ①撬出乘客侧发动机盖支柱卡扣,然后从枢轴螺栓处松开乘客侧发动机盖支柱。
    ②拆下驾驶员侧发动机盖支柱托架1,然后如图1所示在全开位置支撑发动机盖。

    ③释放燃油压力。
    ④排空动力转向液。
    ⑤拆下连杆支柱。
    ⑥执行蓄电池拆卸程序。
    ⑦拆下发动机盖。
    ⑧拆下挡泥板隔板。
    ⑨拆下前格栅盖。
    ⑩拆下空气滤清器。

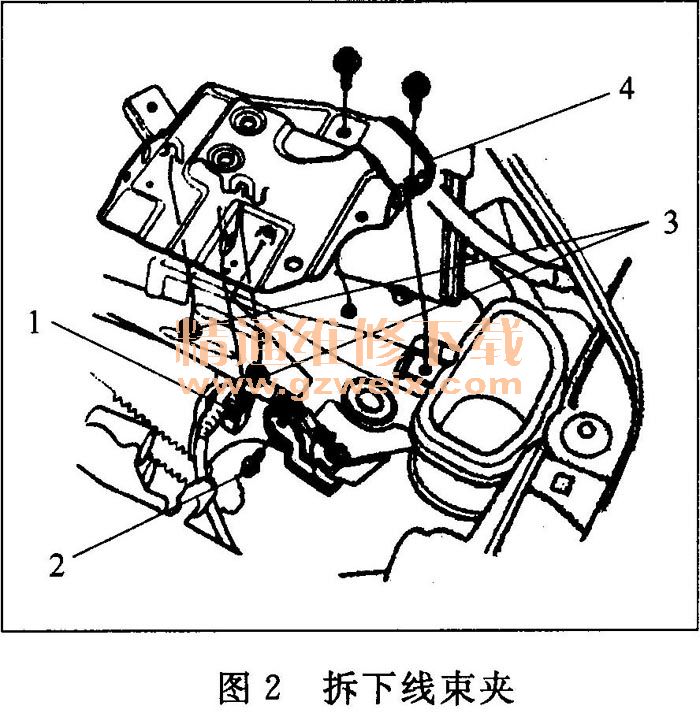

    11拆下线束夹1和螺栓2,并松开螺栓3,然后拆下蓄电池座4(见图2)。

    提示:
    彻底检查发动机盖支柱托架。
    当支柱处于竖直位置时,不要试图关闭发动机盖,这样会损坏支柱和撑杆。
    12将蓄电池电缆1从发动机盖下保险丝/继电器盒上断开(见图3)。

    13拆下带托架的PCMI,然后断开PCM插接器2(见图4)。

    14拆下驾驶员侧前翼子板装饰件。

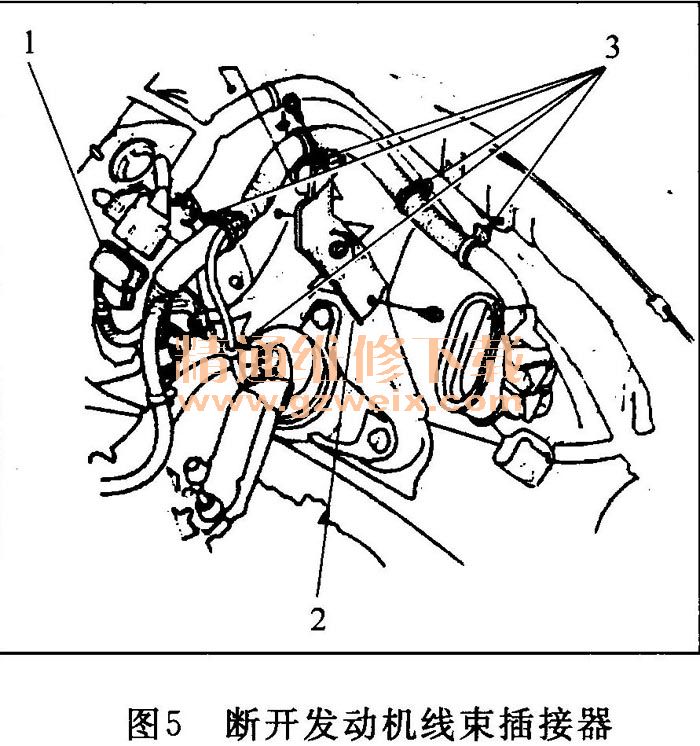

    15断开发动机线束插接器1,然后拆下托架2和线度夹3(见图5)。

    16断开EVAP炭罐软管1和制动助力器真空软管2(见图6)。

    17拆下快速连接接头盖1,然后断开燃油供油软管;2(见图7)。

    18拆下传动皮带。
    19从P/S泵上断开动力转向(P/S)泵出口管路1和P/S泵进口软管2,同时拆下P/S软管托架3,然后塞住P/S软管和P/S泵(见图8)。

   20安装方向盘固定架工具。

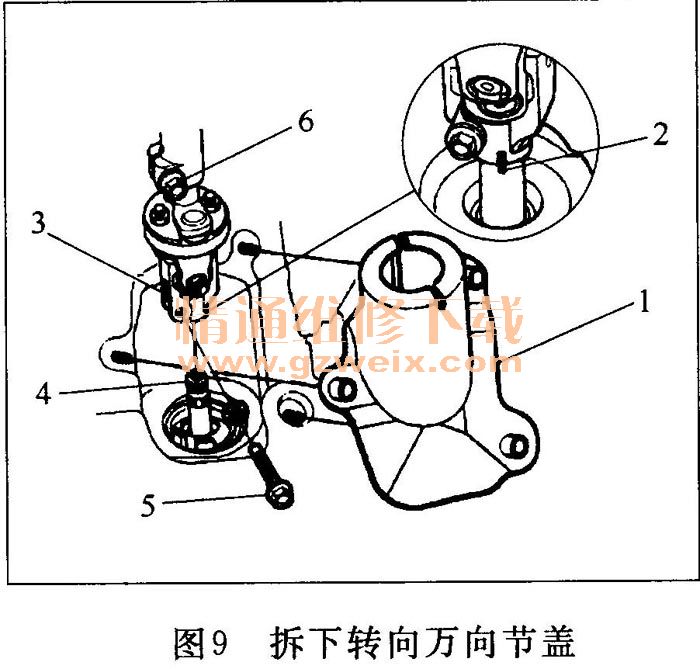

    21拆下转向万向节盖1(见图9)。

    22在转向万向节3和转向器小齿轮轴4上作参照标准2,拆下转向万向节螺栓5,并松开转向万向节螺栓6,然后从转向器小齿轮轴上断开转向万向节。
    23拆下换挡拉线,不要将换挡拉线过来弯曲。
    24等待发动机冷却,然后小心地拆下散热器盖。
    25用举升机举升车辆。
    26拆下前轮。
    27拆下发动机底盖。
    28松开散热器的放水螺塞,并排空发动机冷却液。
    29排空发动机机油。
    30排空ATF,
    31拆下排气管1(见图10)。

    32拆下悬架行程传感器。
    33拆下减振器叉。
    34从转向节上分离转向横拉杆球头。
    35从悬架下臂上分离转向节。
    36拆下半轴。用新的发动机机油涂抹所有高精度表面。在半轴端部系上塑料袋。
    37将传动轴从分动器轴法兰上拆下。
    38拆下分动器总成。

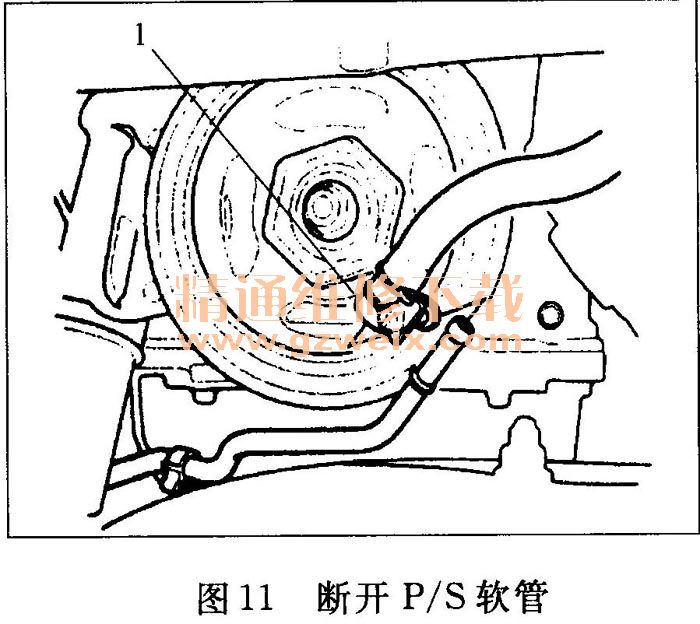

    39断开P/S软管1,然后塞住管路和软管(见图11)。

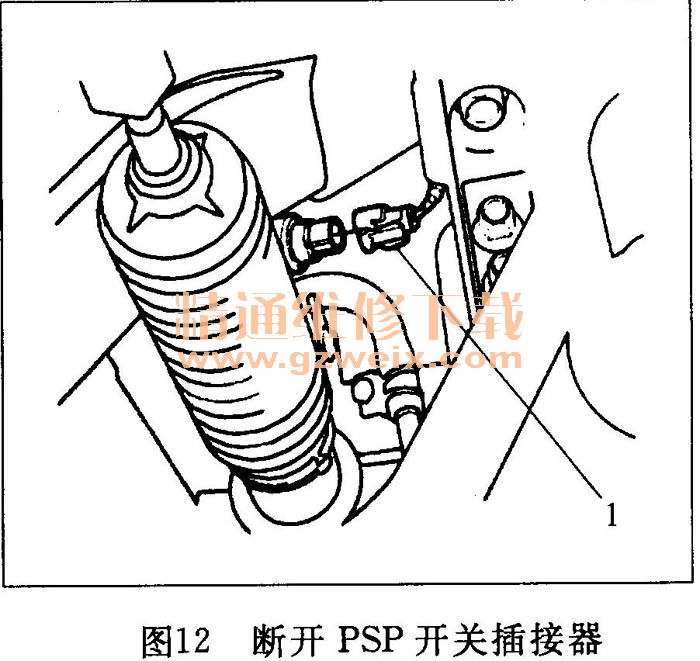

    40断开PSP开关插接器1(见图12)。

    41降下举升机上的车辆。
    42拆下散热器。
    43断开加热器软管1(见图13)。

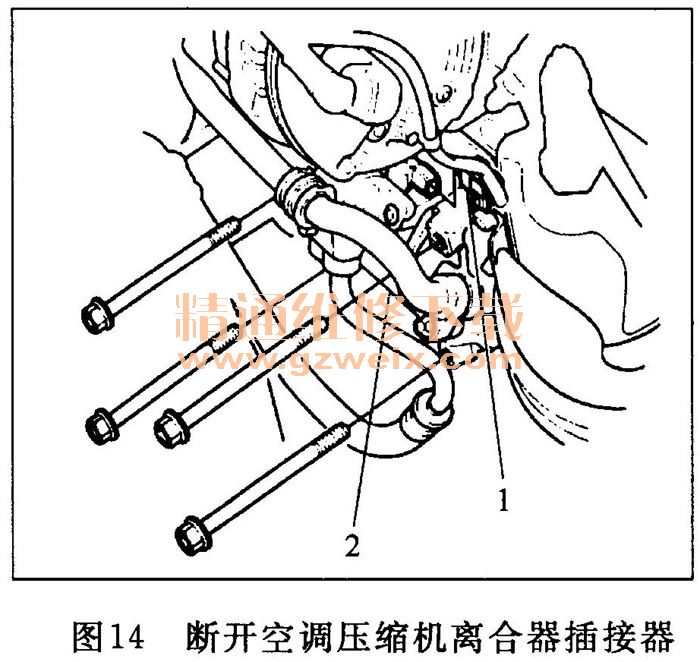

    44断开空调压缩机离合器插接器1,然后拆下空调压缩机2,但不断开空调软管。切勿过度弯曲空调软管(见图14)。

    45从变速箱上断开ATF冷却器软管,然后塞住ATF冷却器软管和管路。
    46从前汽缸盖上拆下线束托架和插接器。

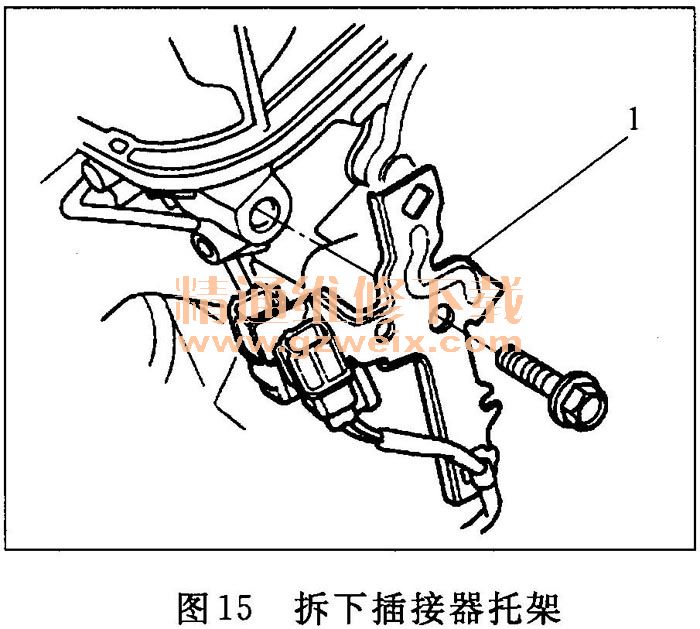

    47将插接器托架1从前汽缸盖上拆下;用托架螺栓孔连接发动机吊钩平衡杆前臂(见图15)。

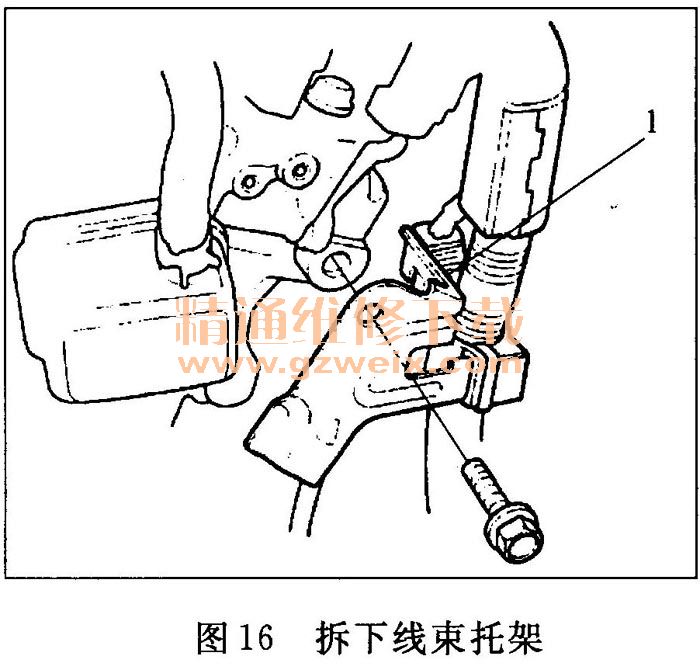

    48从后汽缸盖上拆下线束托架1;用托架螺栓孔连接发动机吊钩平衡杆后臂(见图16)。

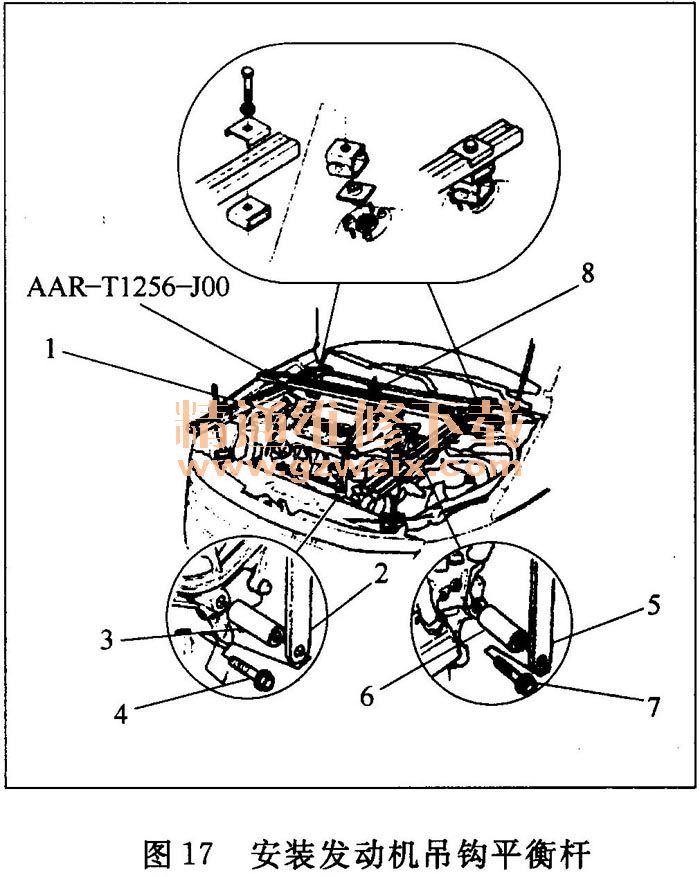

    49安装发动机吊钩平衡杆1。用隔圈3和一个10 X 1. 25mn螺栓4将前臂2连接至前汽缸盖。用隔圈6和一个8 X 1. 25mm螺栓7将后臂5连接至后汽缸盖(见图17)。

    50如图17所示,将发动机支撑吊钩(AAR-T1256-J00)安装至车辆,并将吊钩连接到发动机吊钩平衡杆上的槽孔中。用手紧固蝶形螺母8,并举升和支撑发动机/变速箱。
    注意:
    在挡风玻璃附近作业时务必小心。
    在前隔板上安装发动机支撑吊钩时,小心不要损坏发动机盖开启器。

    51拆下发动机前支座挡块1,然后拆下发动机前支座安装螺栓2(见图18)。

    52断开发动机支座作动器插接器3,并从前副车架上拆下插接器4。
    53拆下发动机后支座挡块1,然后拆下发动机后支座安装螺栓2(见图19)。

    54断开发动机支座作动器插接器3。

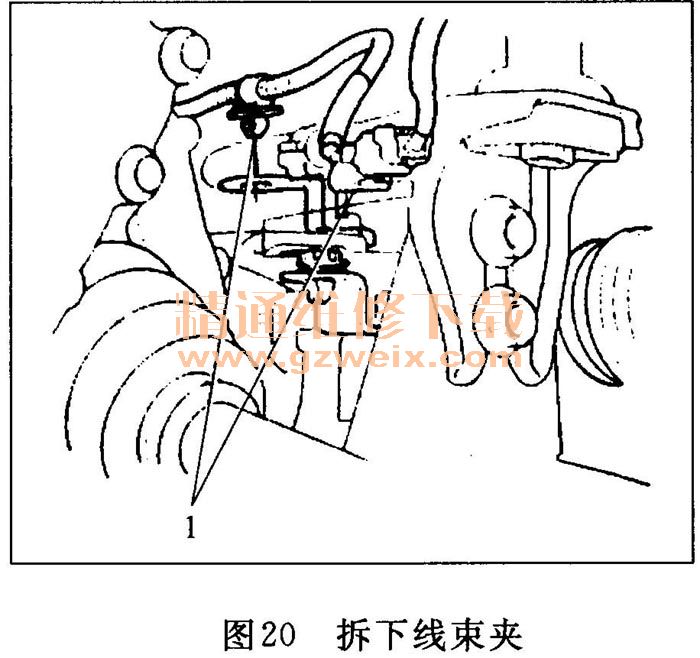

    55拆下线束夹1(见图20)。
