看图学习本田雅阁/歌诗图发动机拆装及维修
来源:本站整理  作者:佚名  2013-09-24 08:49:18



    (6)拆却正时皮带

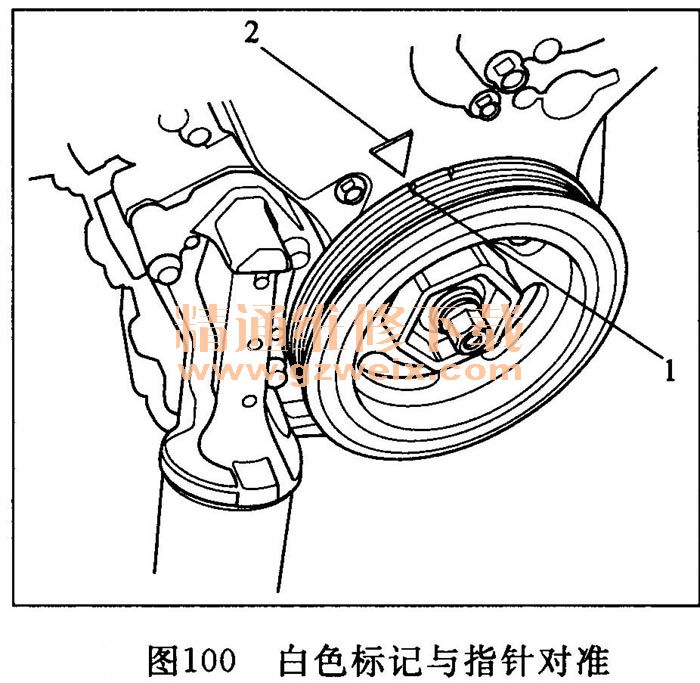

    ①转动曲轴使其白色标记1与指针2对准(见图100)。

    ②检查并确认前凸轮轴皮带轮上的1号活塞上止点(TDC)标记1与前上盖的指针2对准(见图101)。

    ③举升举升机上的车辆,然后拆下右前车轮。

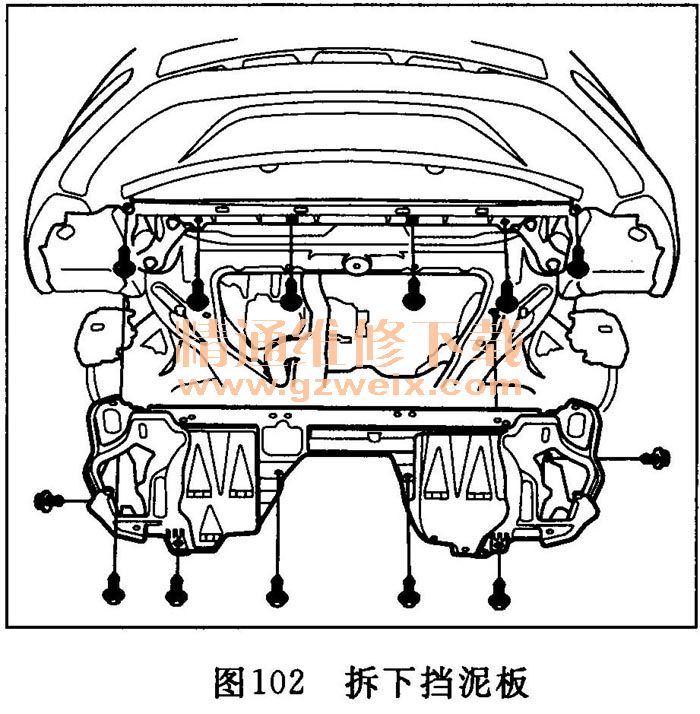

    ④拆下挡泥板(见图102)。

    ⑤拆下传动带自动张紧器。
    ⑥在油底壳下放置一个千斤顶和木块,以支撑发动机。

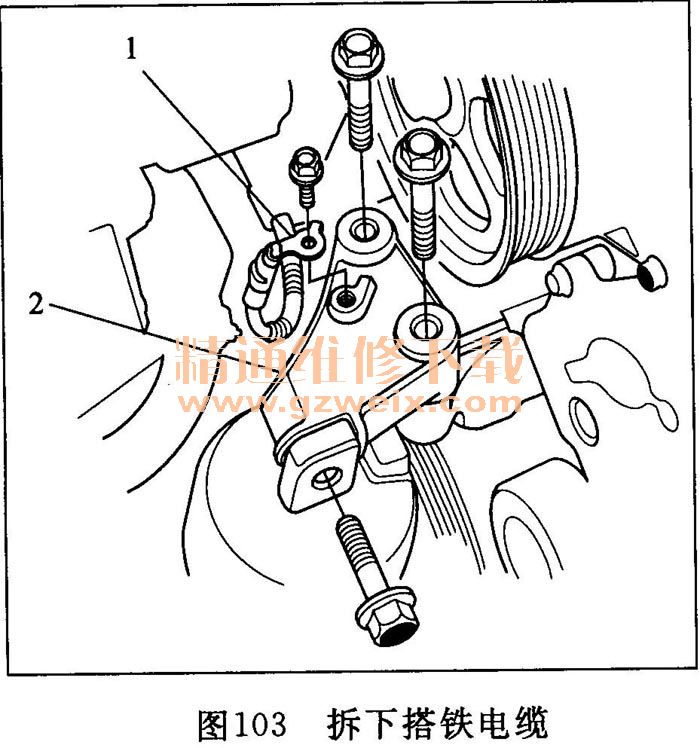

    ⑦拆下搭铁电缆1,然后拆下发动机侧支座托架2上半部分(见图103)。

    ⑧拆下曲轴皮带轮。

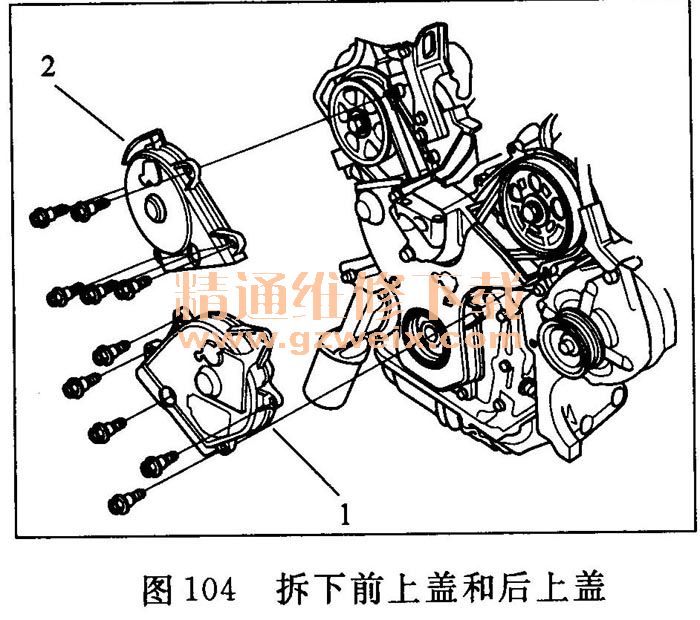

    ⑨拆下前上盖1和后上盖2(见图104)。

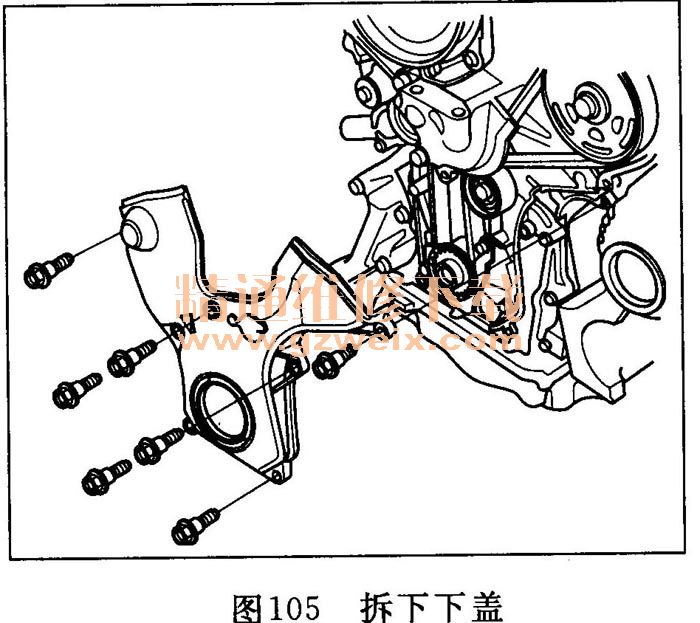

    ⑩拆下下盖(见图105)。

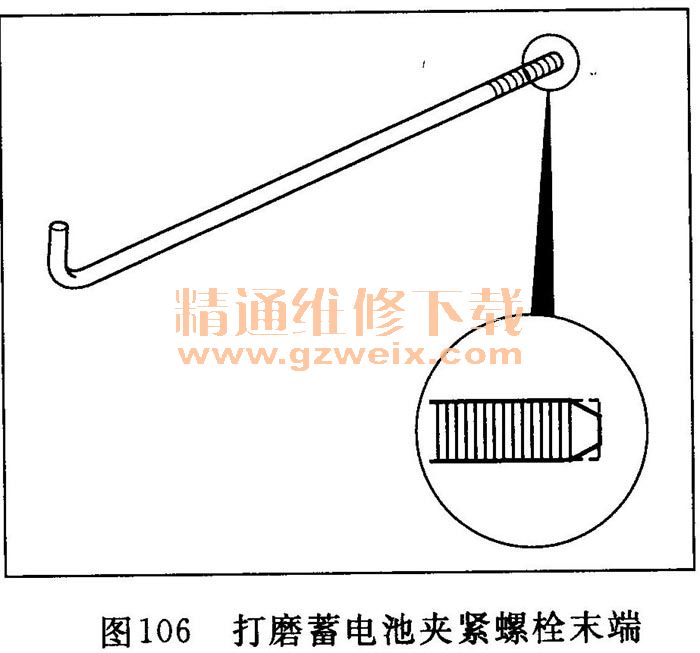

    11将一个蓄电池夹紧螺栓从蓄电池托架上拆下,然后如图106所示打磨其末端。

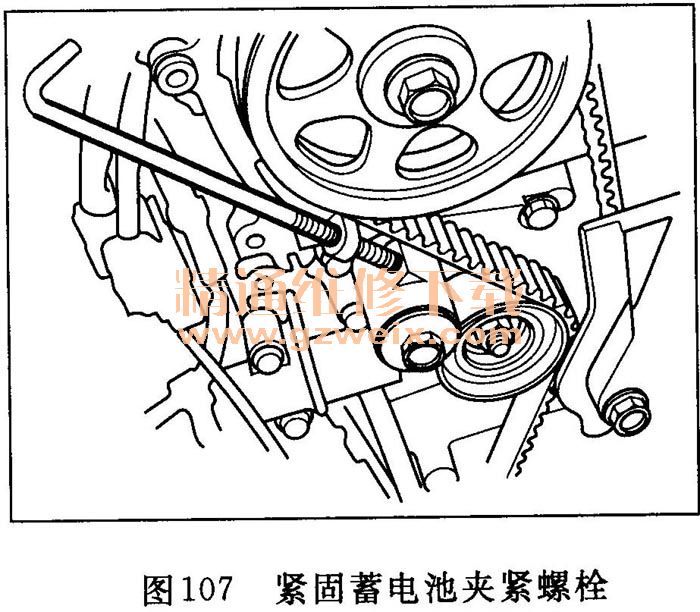

    12如图107所示,紧固蓄电池夹紧螺栓,以将正时皮带调节器固定在其当前位置。用手紧固,切勿使用扳手。

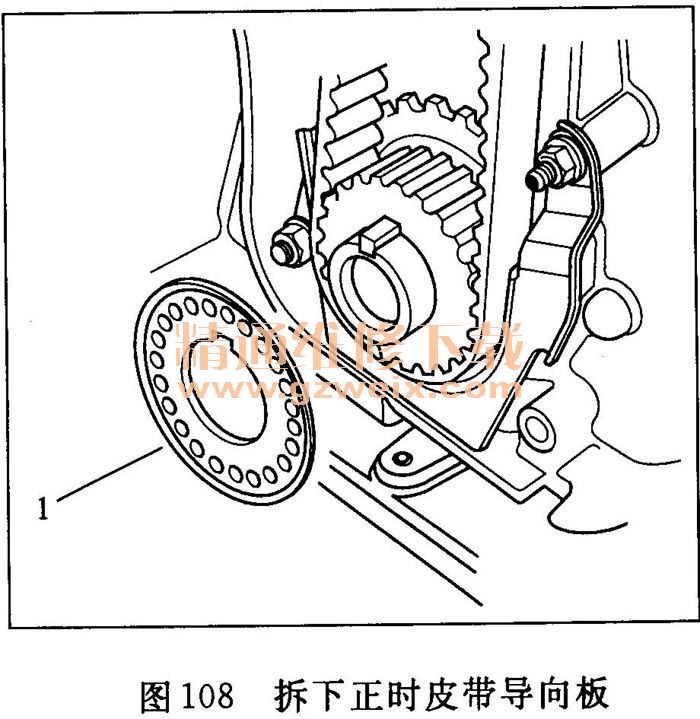

    13拆下正时皮带导向板1(见图108)。

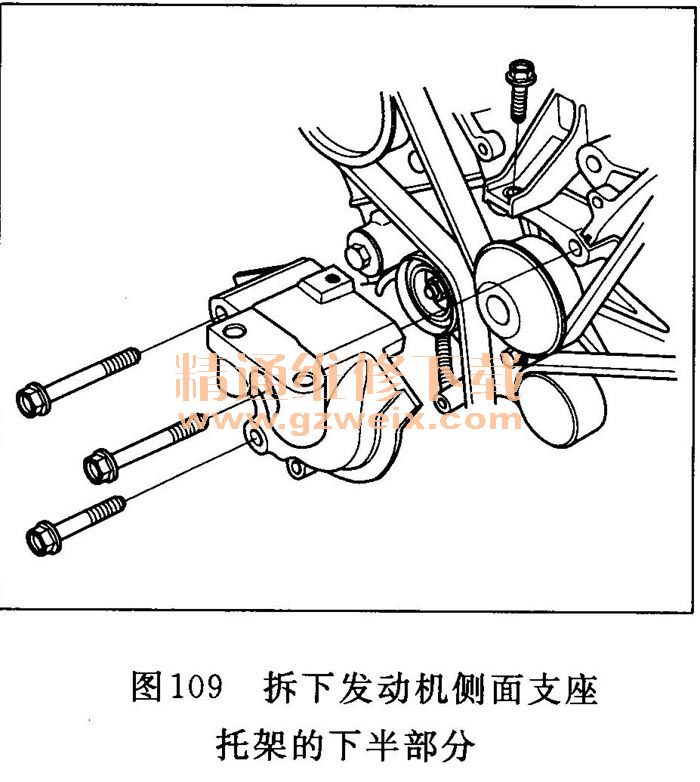

    14拆下发动机侧面支座托架的下半部分(见图109)。

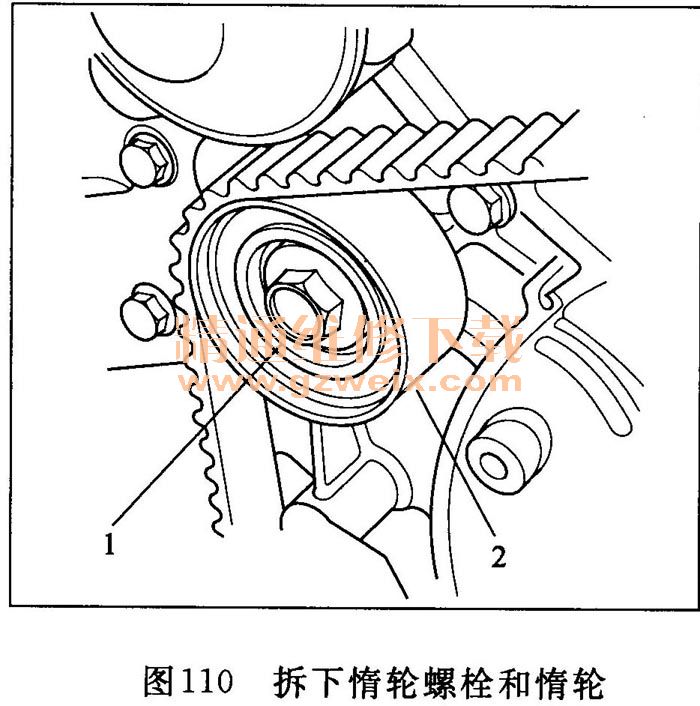

    15拆下惰轮螺栓1和惰轮2,然后拆下正时皮带(见图110)。报废惰轮螺栓。

    (7)安装正时皮带

    ①清理正时皮带轮、正时皮带导向板和上、下盖。

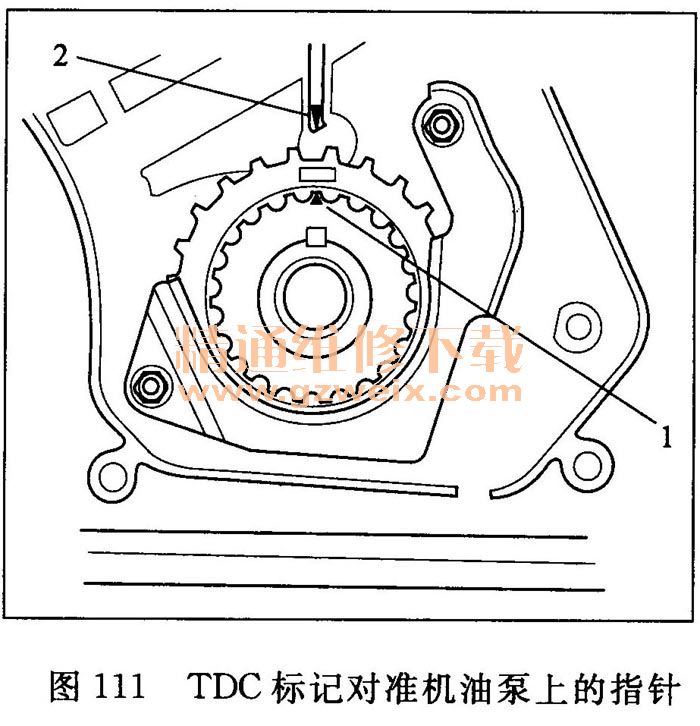

    ②通过将正时皮带驱动轮齿上的TDC标记1对准机油泵上的指针2,将正时皮带驱动轮设定到上止点(TDC)(见图111)。

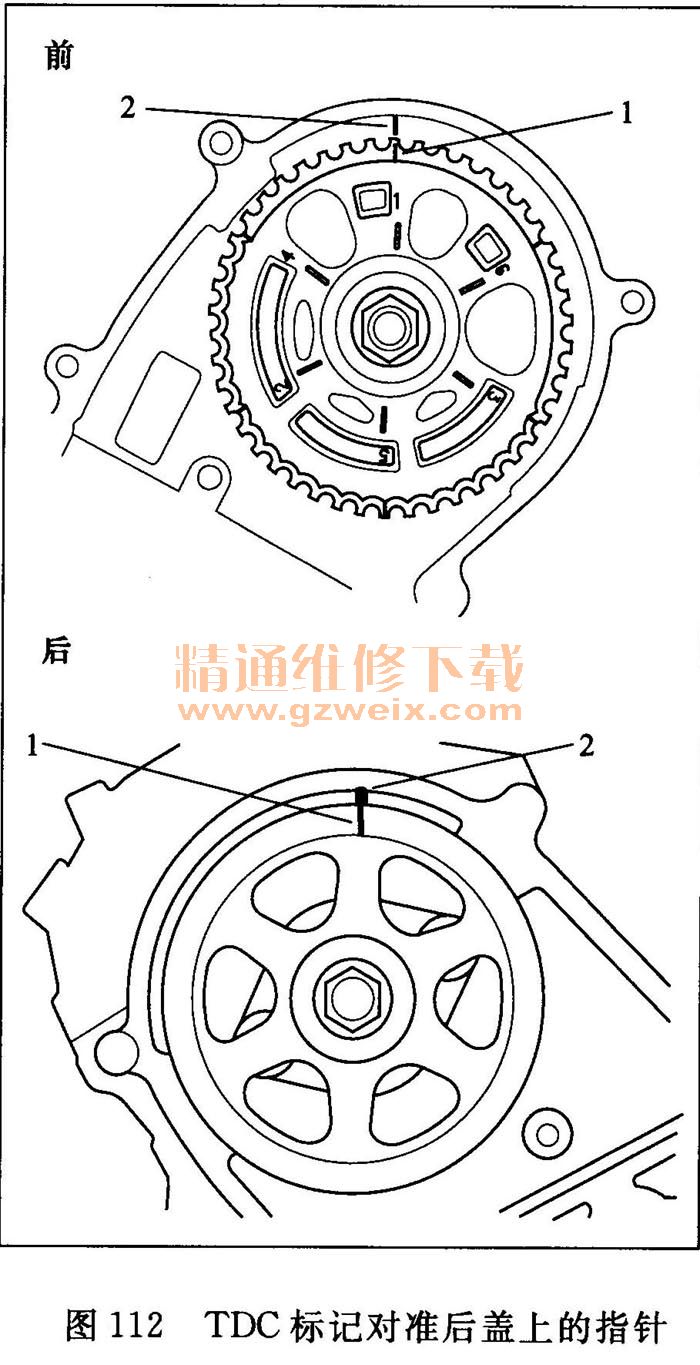

    ③通过将凸轮轴皮带轮上的TDC标记1对准后盖上的指针2,将凸轮轴皮带轮设定到TDC(见图112)。

    ④用一个新的惰轮螺栓松弛地安装惰轮,使惰轮能移动但不会脱落。
    ⑤如果自动张紧器已张开且不能安装正时皮带,则执行正时皮带更换程序。

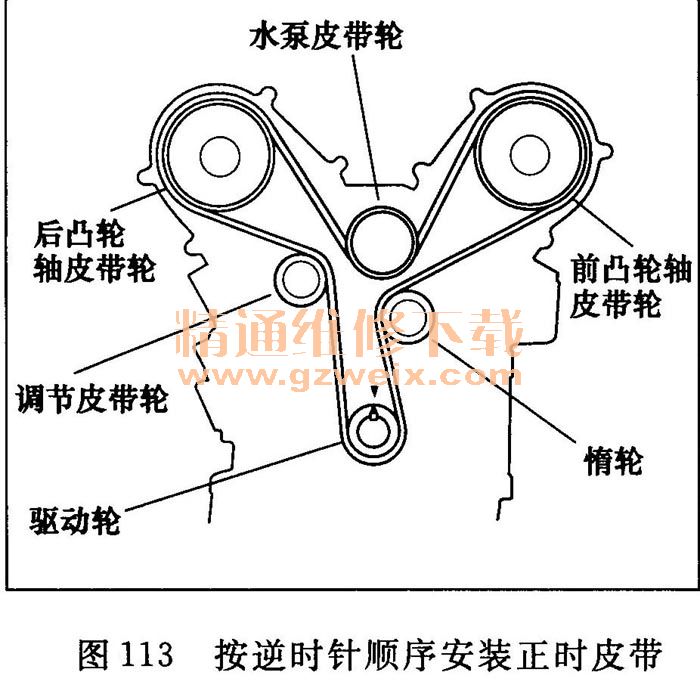

    ⑥从驱动轮开始,按逆时针顺序安装正时皮带。安装时,小心不要损坏正时皮带(见图113)。

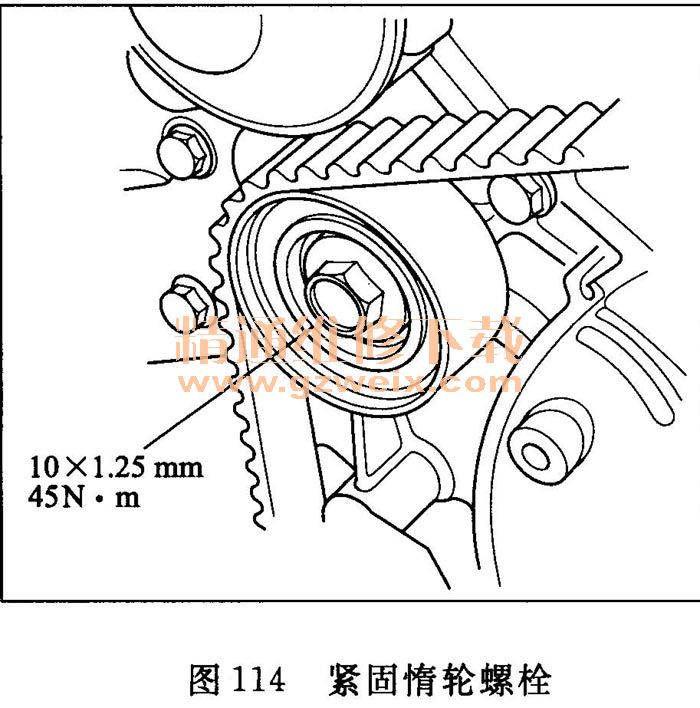

    ⑦紧固惰轮螺栓(见图114)。

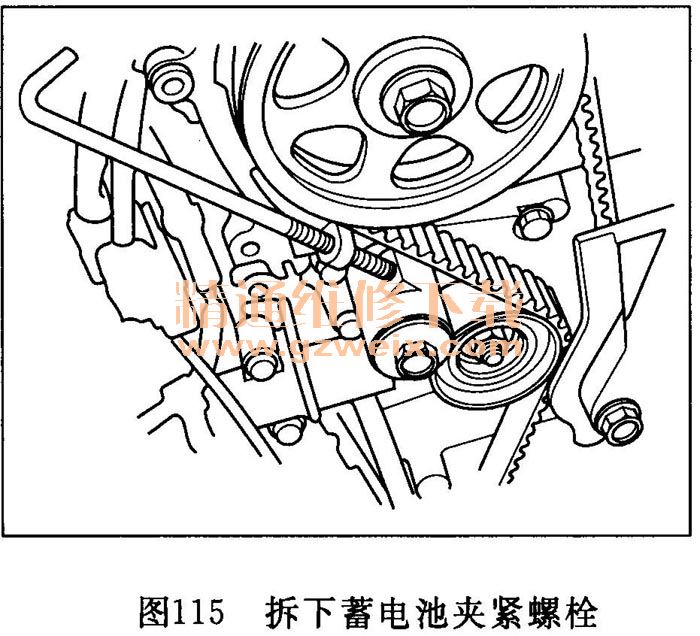

    ⑧将蓄电池夹紧螺栓从后盖上拆下(见图115)。

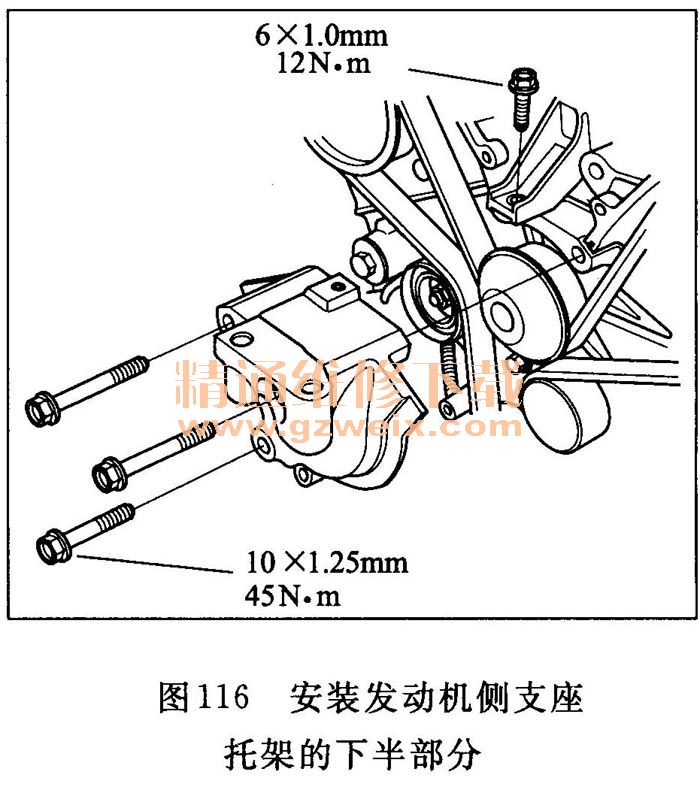

    ⑨安装发动机侧支座托架的下半部分(见图116)。

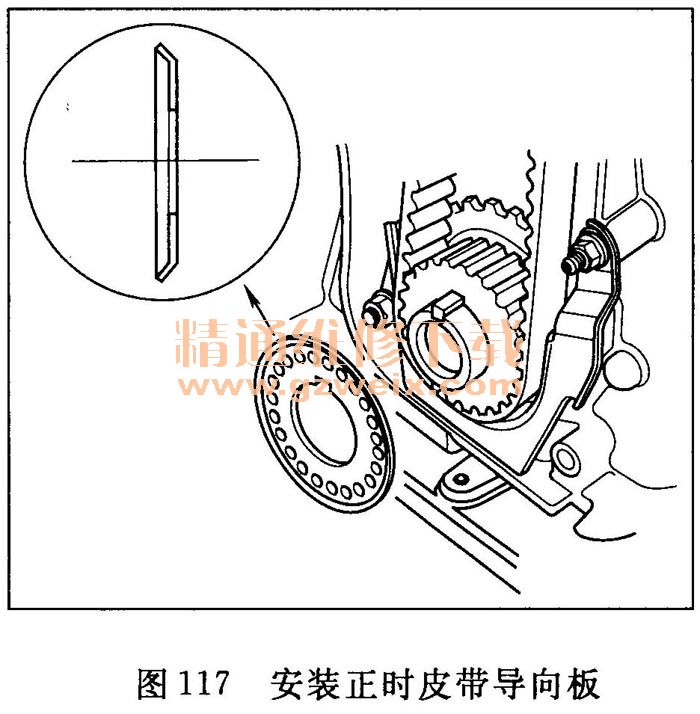

    ⑩如图117所示,安装正时皮带导向板。

    11安装下盖(见图118)。

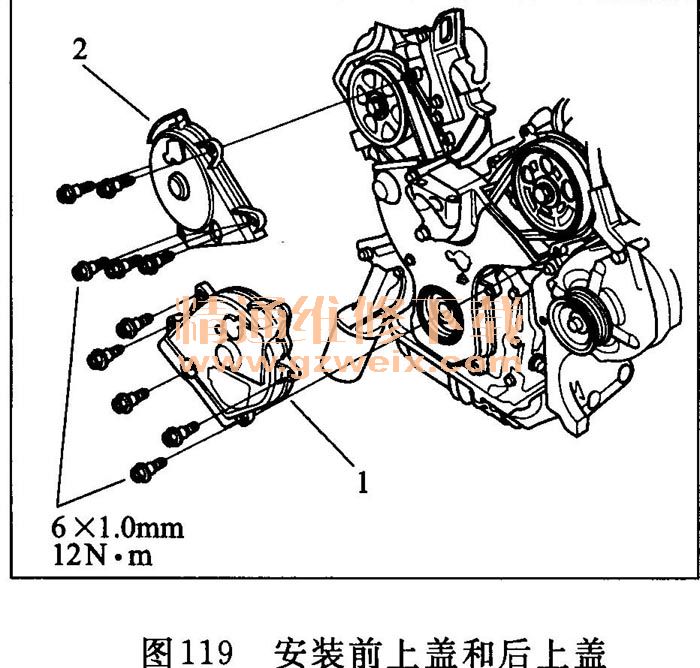

    12安装前上盖1和后上盖2(见图119)。

    13安装曲轴皮带轮。
    14顺时针方向旋转曲轴皮带轮约6圈,以将正时皮带定位在皮带轮上。

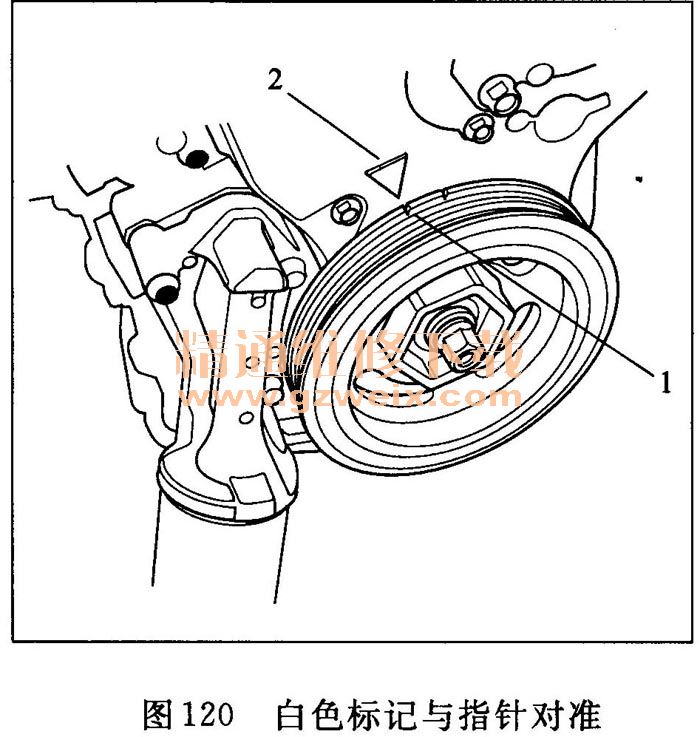

    15转动曲轴皮带轮,使其白色标记1与指针2对准(见图120)。
