看图学习本田雅阁/歌诗图发动机拆装及维修
来源:本站整理  作者:佚名  2013-09-24 08:49:18




    16检查凸轮轴皮带轮标记(见图121)。

    注意:如果标记未对准,转动曲轴360°并重新检查凸轮由皮带轮标记。
    ·如果凸轮轴皮带轮标记在TDC,则转至步骤17。
      ·如果凸轮轴皮带轮标记不在TDC,则拆下正时皮带并重复步骤②~16。

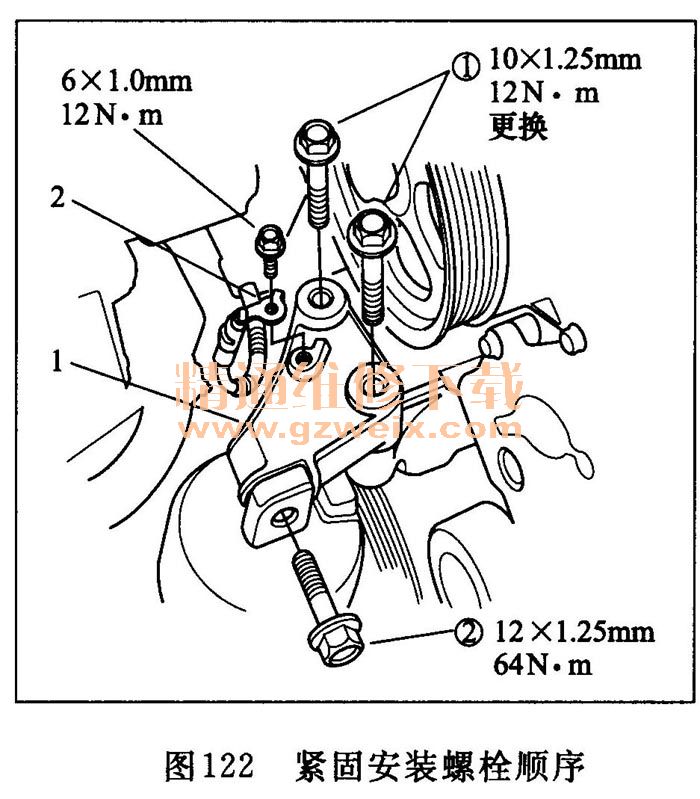

    17安装发动机侧支座托架1的上半部分,然后按图122所示的数字顺序紧固安装螺栓。

    18安装搭铁电缆2.
    19安装传动带自动张紧器。

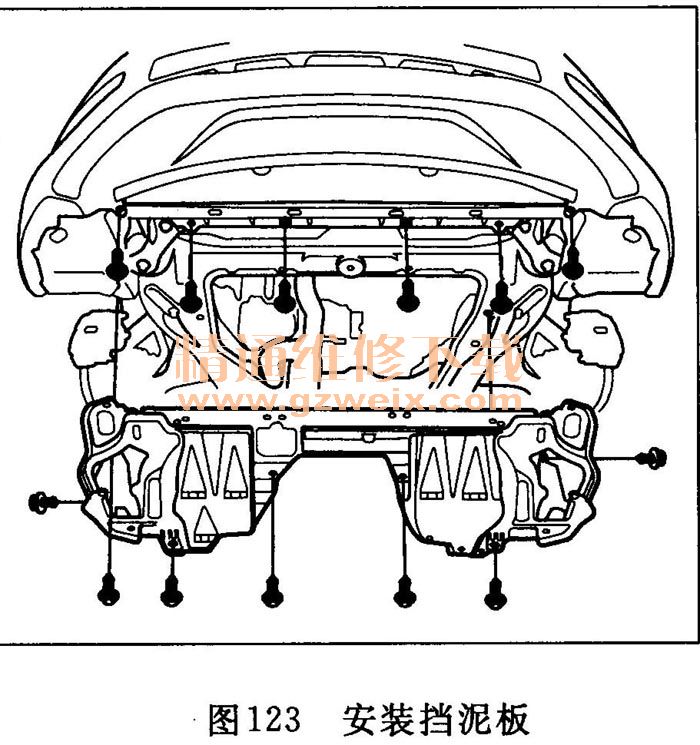

    20安装挡泥板(见图123)。

    21安装右前轮。
    22执行曲轴位置(CKP)模式清除/曲轴位置模式学习程序。
   (8)更换正时皮带

    注意:以下程序适用于新正时皮带的安装。如果安装用过的正时皮带,则参见正时皮带安装程序。
    ①拆下正时皮带。
    ②清理正时皮带轮、正时皮带导向板和上、下盖。

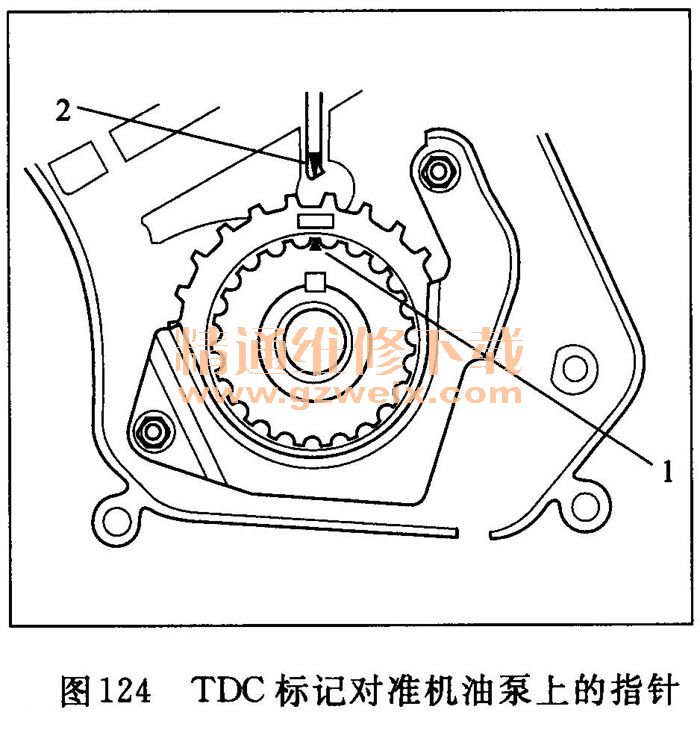

    ③通过将正时皮带驱动轮齿上的TDC标记1对准机油泵上的指针2,将正时皮带驱动轮设定到上止点(TDC(见图124)。

    ④通过将凸轮轴皮带轮上的TDC标记1对准后盖上的指针2,将凸轮轴皮带轮设定到TDC(见图125)。

    ⑤将蓄电池夹紧螺栓从后盖上拆下。

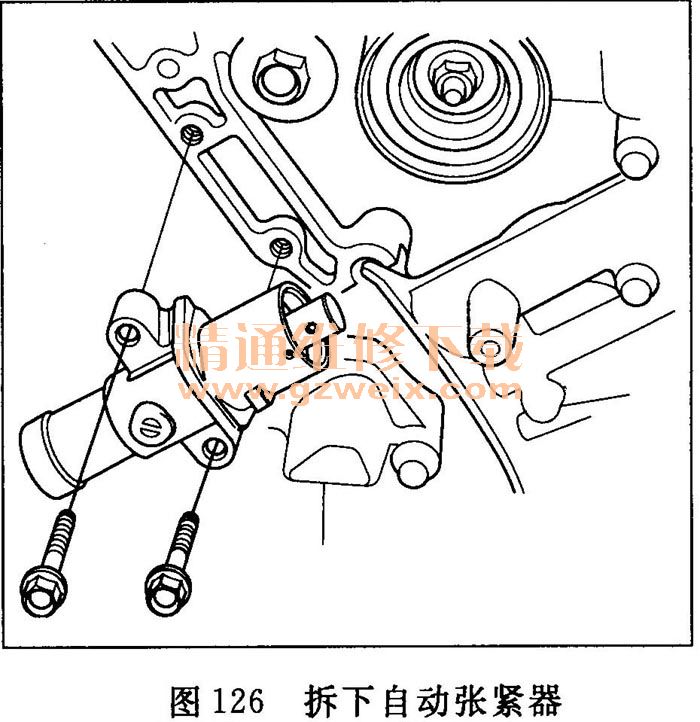

    ⑥拆下自动张紧器(见图126)。

    ⑦将连杆上的孔与自动张紧器的壳体对准(见图127)。

    ⑧使用液压调节器缓慢地压缩自动张紧器。将一个2. 0mm的销插入壳体和连杆中。
    注意:压缩压力不应超过9800N。

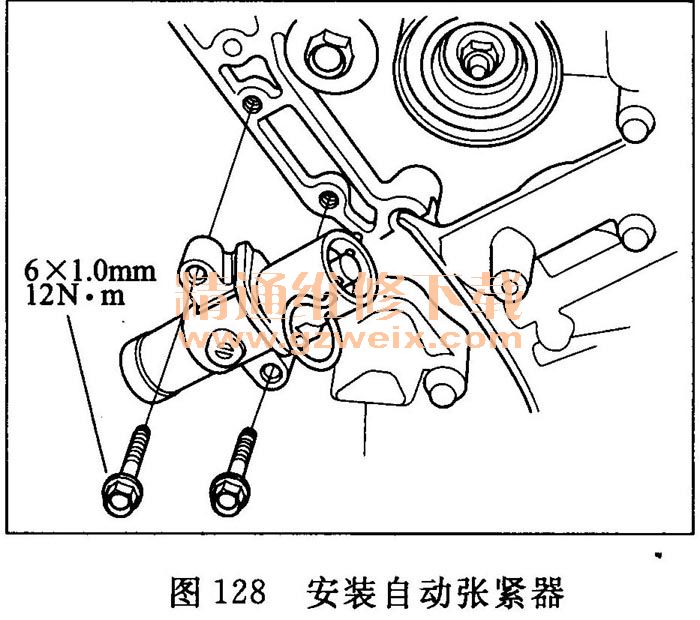

    ⑨安装自动张紧器(见图128)。

    注意:确保保持就位。

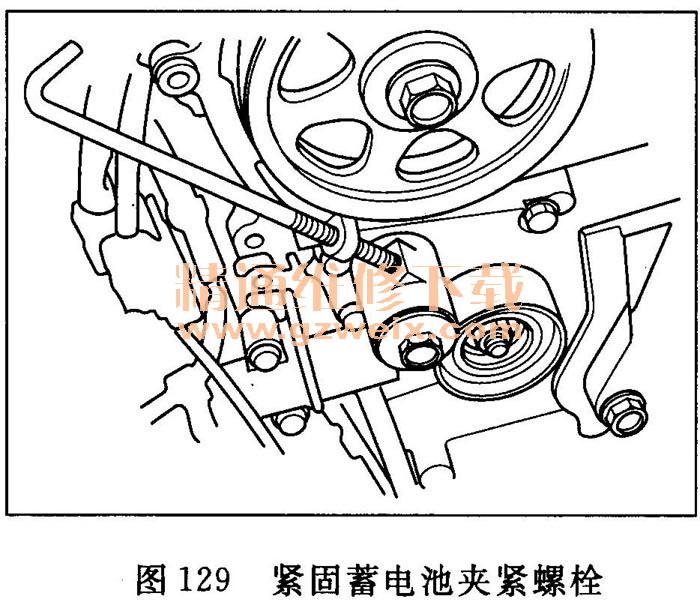

    ⑩如图129所示,紧固蓄电池夹紧螺栓,以固定正时皮带调节器。用手紧固,切勿使用扳手。

    11用一个新的惰轮螺栓松弛地安装惰轮,使惰轮能移动但不会脱落。

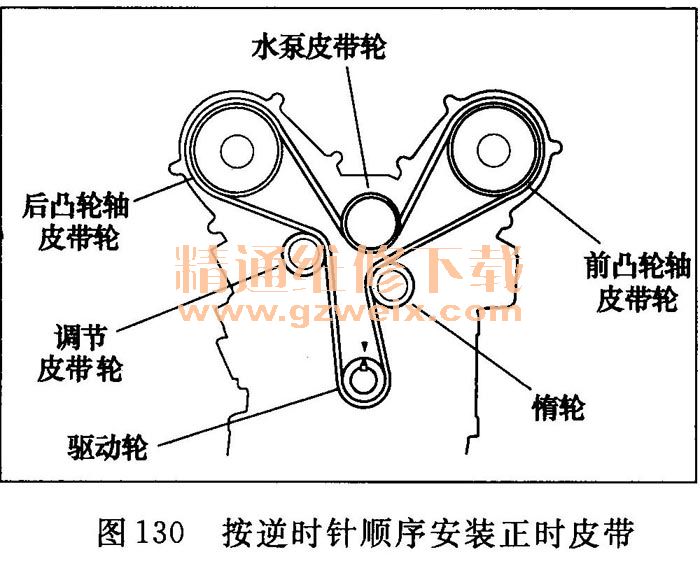

    12从驱动轮开始,按逆时针顺序安装正时皮带(见图130)。

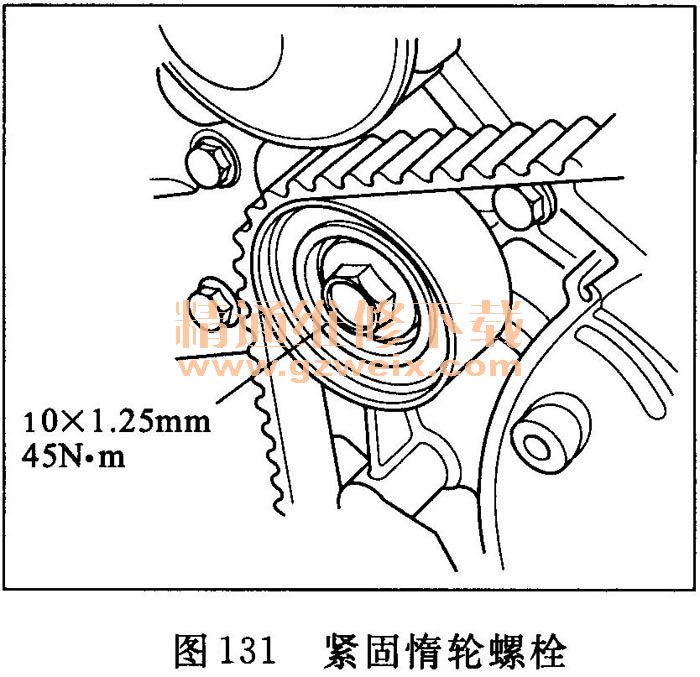

    13紧固惰轮螺栓(见图131)。

    14将销从自动张紧器上拆下(见图132)。

    15将蓄电池夹紧螺栓从后盖上拆下。
    16安装发动机侧支座托架的下半部分(见图133)。

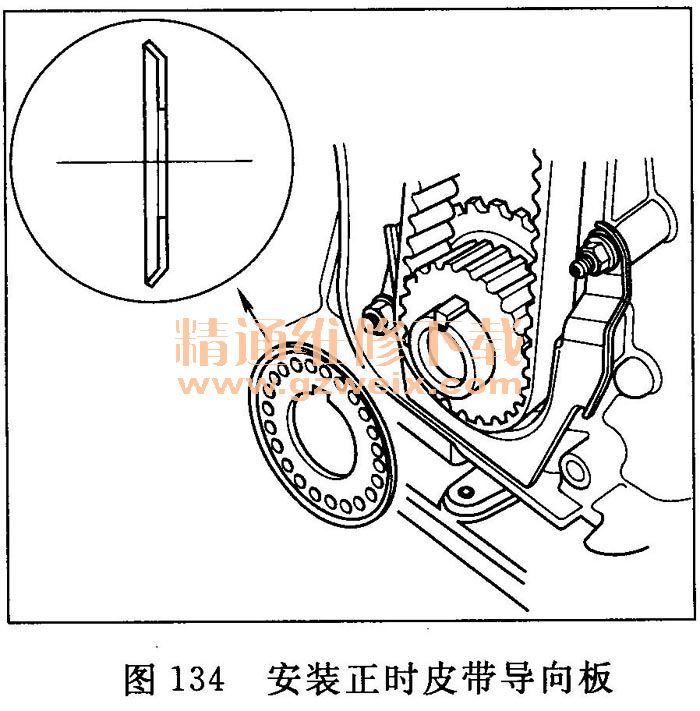

    17如图134所示,安装正时皮带导向板。

    18安装下盖(见图135)。

    19安装前上盖1和后上盖2(见图136)。

    20安装曲轴皮带轮。
    21顺时针方向旋转曲轴皮带轮约6圈以将正时皮带定位在皮带轮上。
    22转动曲轴皮带轮,使其白色标记1与指针2对准(见图137)。

    23检查凸轮轴皮带轮标记(见图138)。

    注意:如果标记未对准,转动曲轴360°,并重新检查凸轮轴皮带轮标记。
    ·如果凸轮轴皮带轮标记在TDC,则转至步骤24。
    ·如果凸轮轴皮带轮标记不在TDC,则拆下正时皮带并重复步骤③~23。
    24安装发动机侧支座托架1的上半部分,然后按图139所示的数字顺序紧固安装螺栓。

    25安装搭铁电缆2。
    26安装传动带自动张紧器。

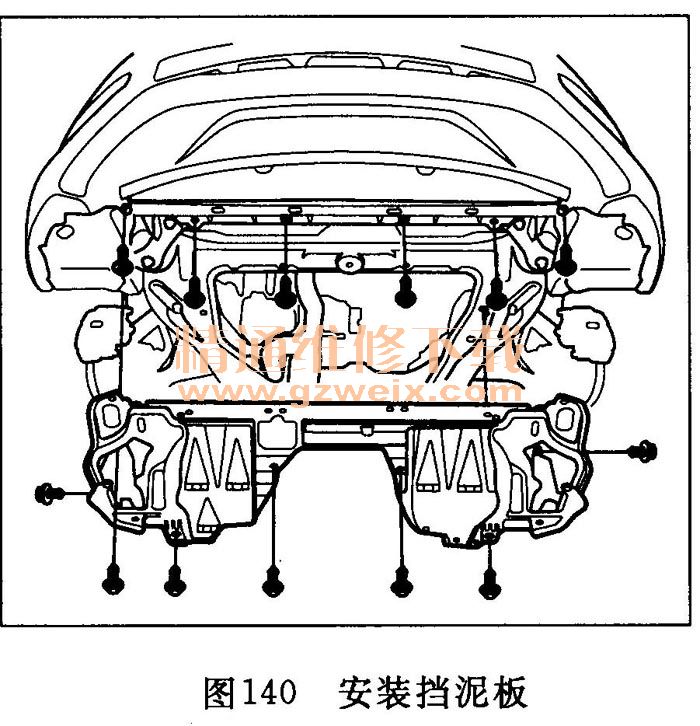

    27安装挡泥板(见图140)。

    28安装右前轮。
    29执行曲轴位置(CKP)模式清除/曲轴位置模式学习程序。

    (9)更换正时皮带调节器
    ①拆下正时皮带。
    ②将蓄电池夹紧螺栓从后盖上拆下。
    ③拆下自动张紧器。

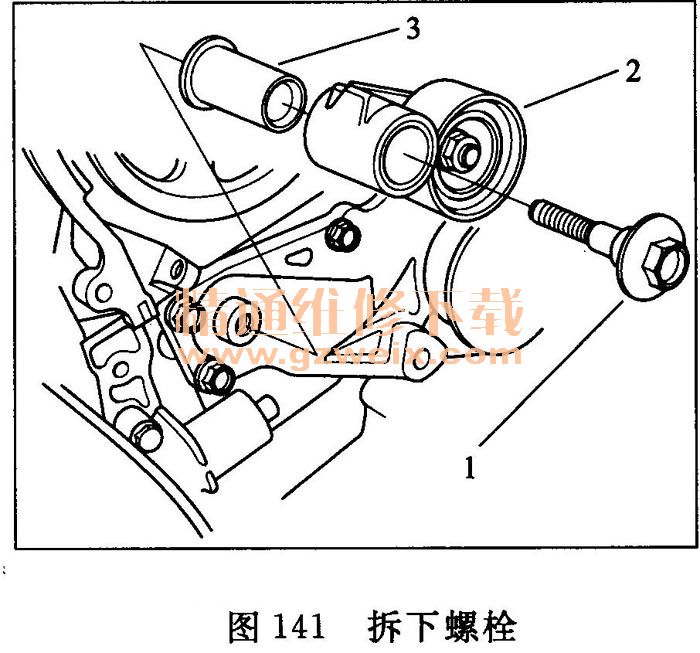

    ④拆下螺栓1,然后拆下正时皮带调节器2和护圈3(见图141)。

    ⑤按照与拆卸相反的顺序安装正时皮带。
