看图学习本田雅阁/歌诗图发动机拆装及维修
来源:本站整理  作者:佚名  2013-09-24 08:49:18



    发动机侧支座拆卸和安装
    拆卸

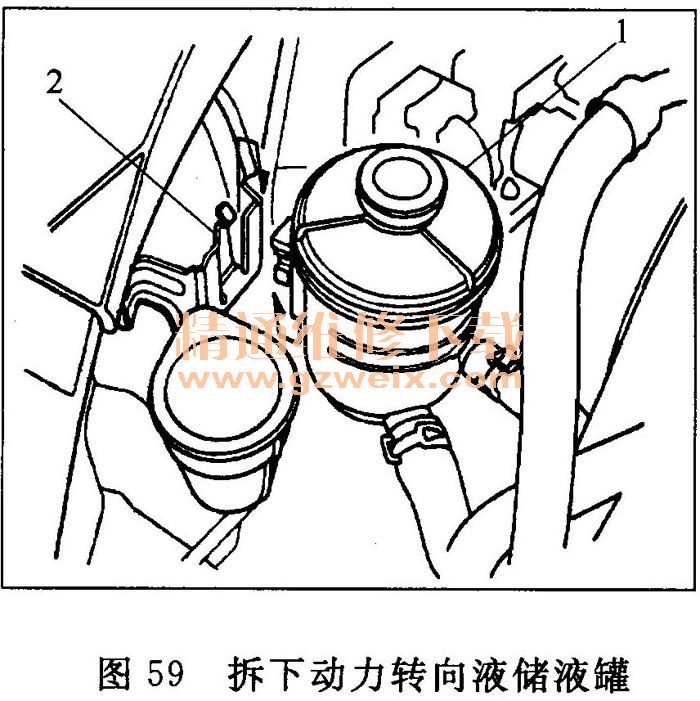

    ①从托架2上拆下动力转向液储液罐1(见图59)。

    ②在油底壳下放置一个千斤顶和木块,以举升和支撑发动机。

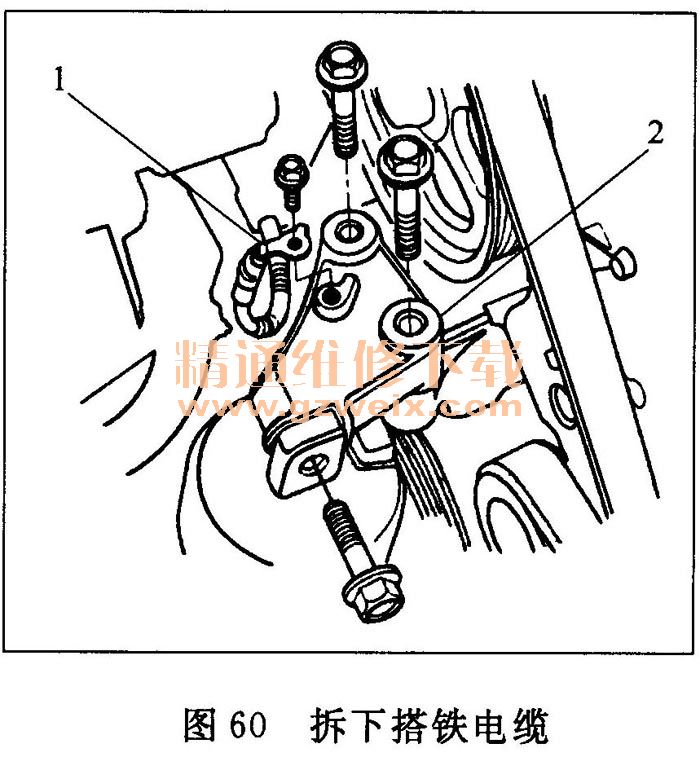

    ③拆下搭铁电缆1,然后拆下发动机侧支座托架2上半部分(见图60)。

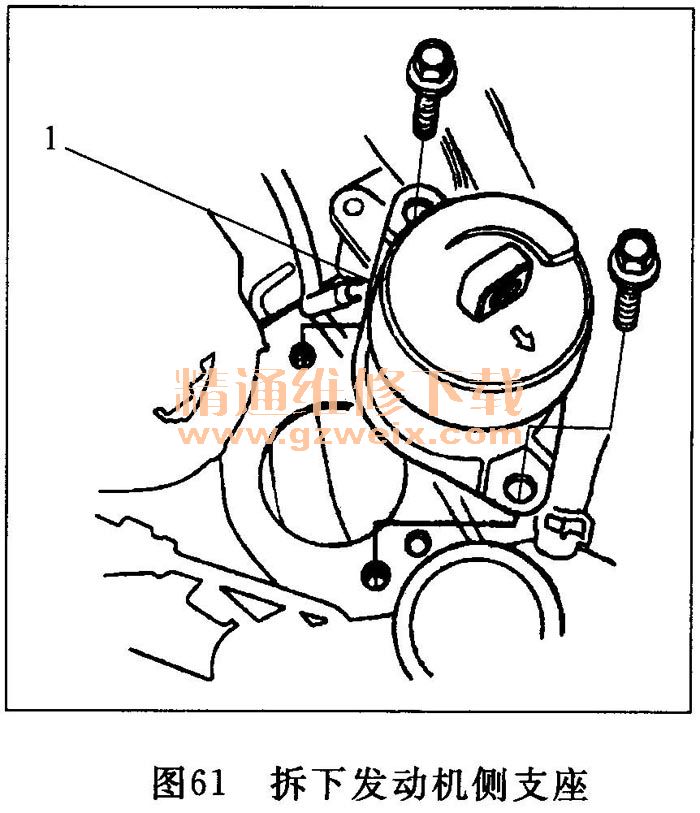

    ④拆下发动机侧支座1(见图61)。

    安装

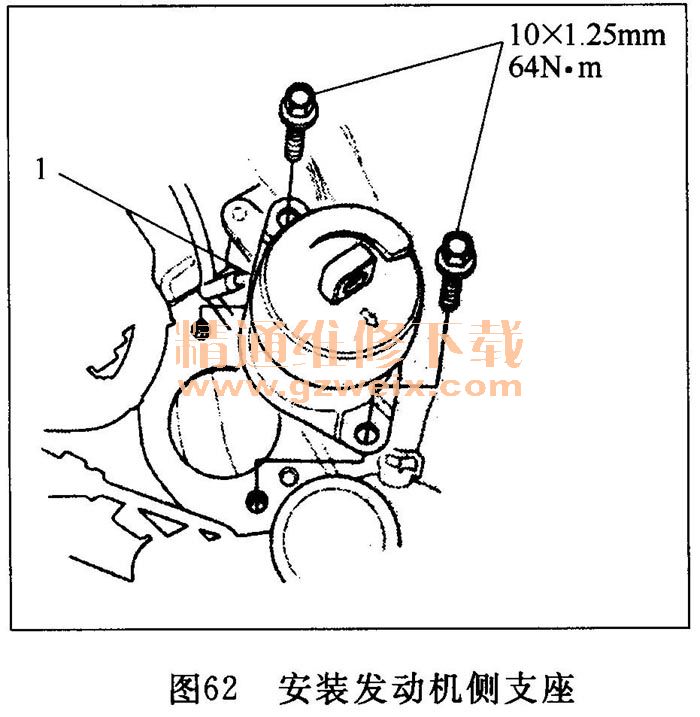

    ①安装发动机侧支座1(见图62)。

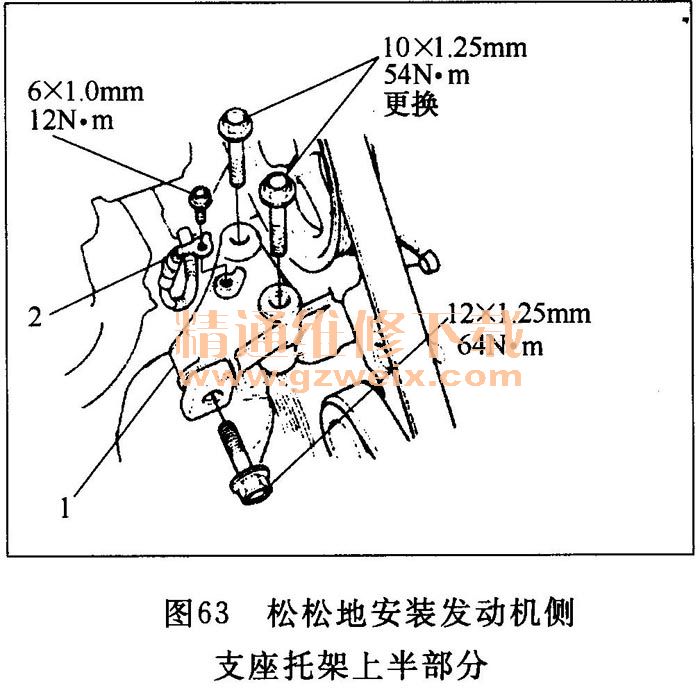

    ②松松地安装发动机侧支座托架1的上半部分,然后安装搭铁电缆2(见图63)。

    ③拆下千斤顶和木块。
    ④按所示数字顺序紧固安装螺栓。

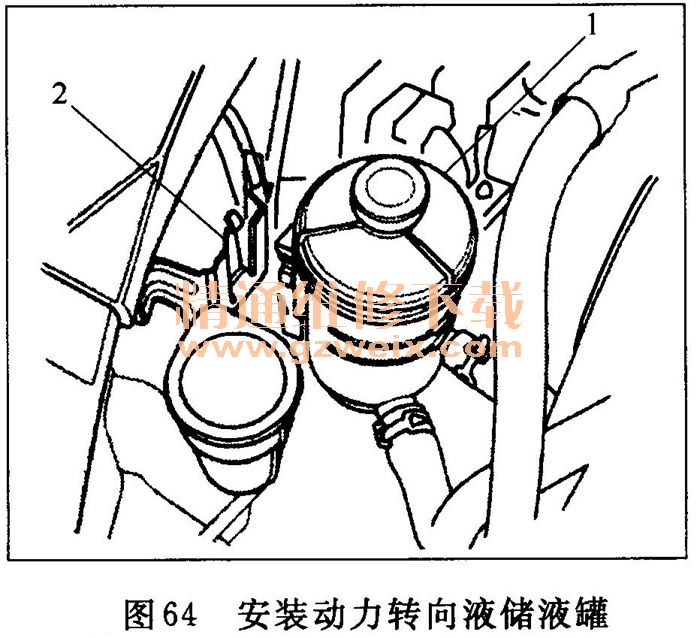

    ⑤将动力转向液储液罐1安装到托架2上(见图64)。

    发动机前支座拆卸和安装
    拆卸
    ①拆下A/C冷凝器风扇护罩总成,然后拆下散热器风扇护罩总成。

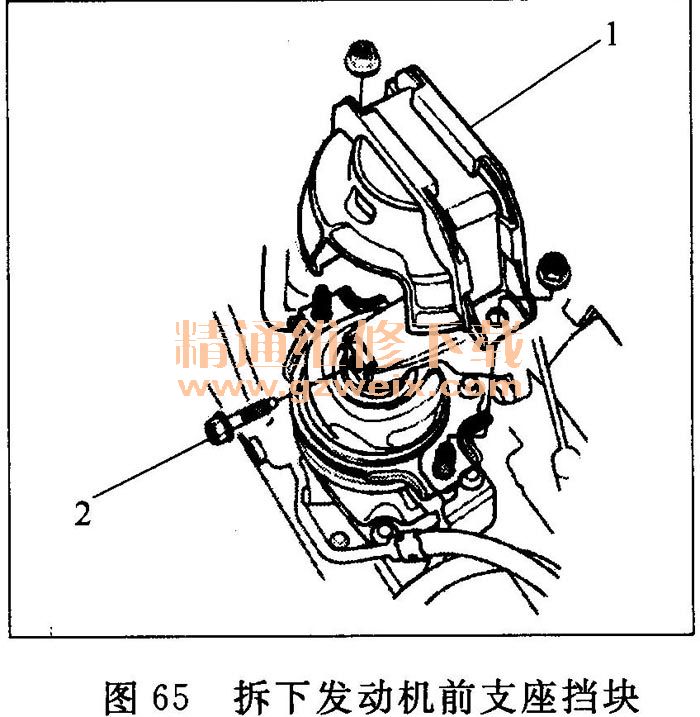

    ②拆下发动机前支座挡块1,然后拆下发动机前支座安装螺栓2(见图65)。

    ③在发动机/变速箱下放置一个千斤顶和木块,以举升机支撑发动机。

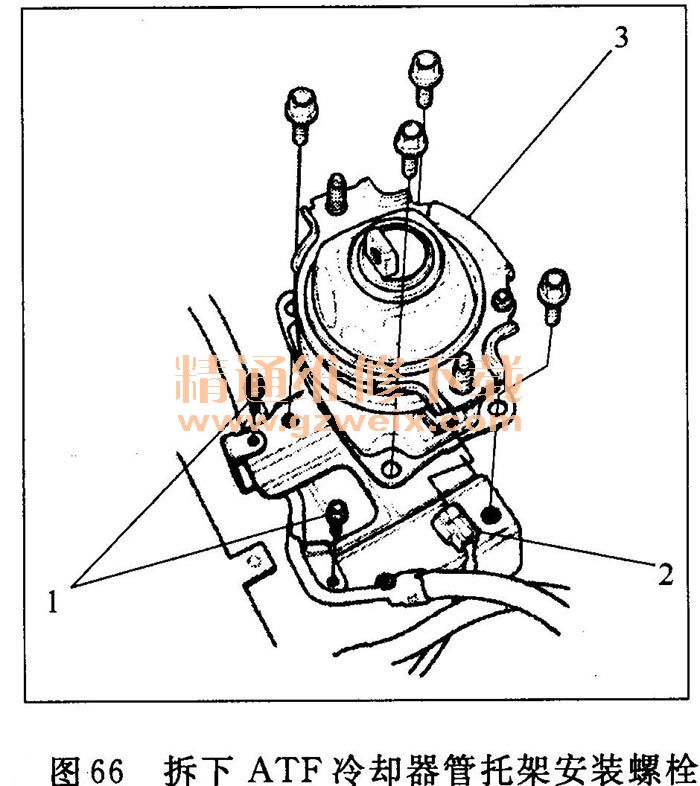

    ④拆下ATF冷却器管托架安装螺栓1见图66)。

    ⑤断开发动机支座作动器插接器2,然后拆下发动机前支座3。
    安装

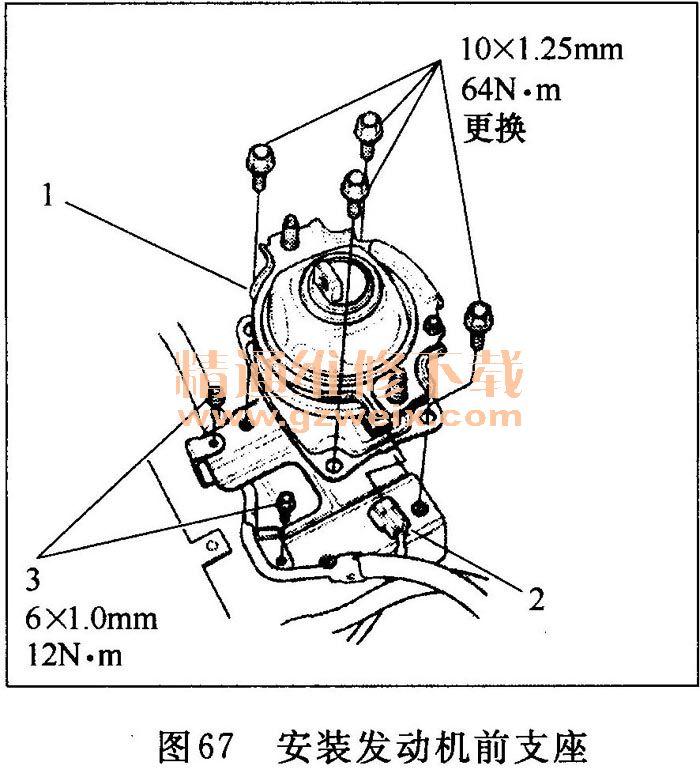

    ①安装发动机前支座1,然后连接发动机支座作动器插接器2(见图67)。

    ②安装ATF冷却器管托架安装螺栓3,
    ③拆下千斤顶和木块。

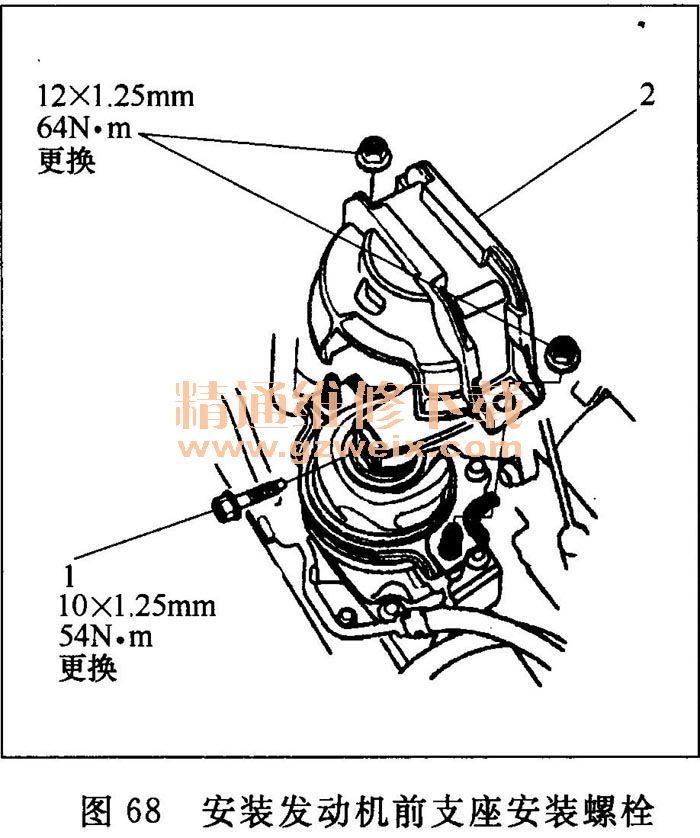

    ④安装发动机前支座安装螺栓1,然后安装发动机前支座挡块2(见图68)。

    ⑤安装散热器风扇护罩总成,然后安装A/C冷凝器风扇护罩总成。

    发动机后支座拆卸和安装
    拆卸

    ①拆下连杆支柱。

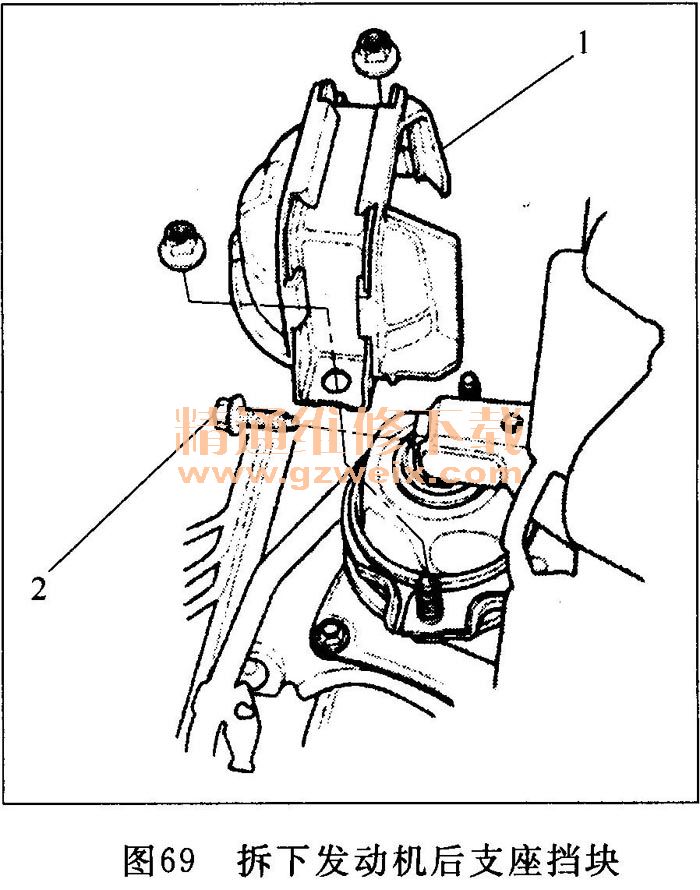

    ②拆下发动机后支座挡块1,然后拆下发动机后支座安装螺栓2(见图69)。

    ③在发动机/变速箱下放置一个千斤顶和木块,以举升机支撑发动机。
    ④断开发动机支座作动插接器1,然后拆下发动机后支座2和发动机后底座3(见图70)。

    安装

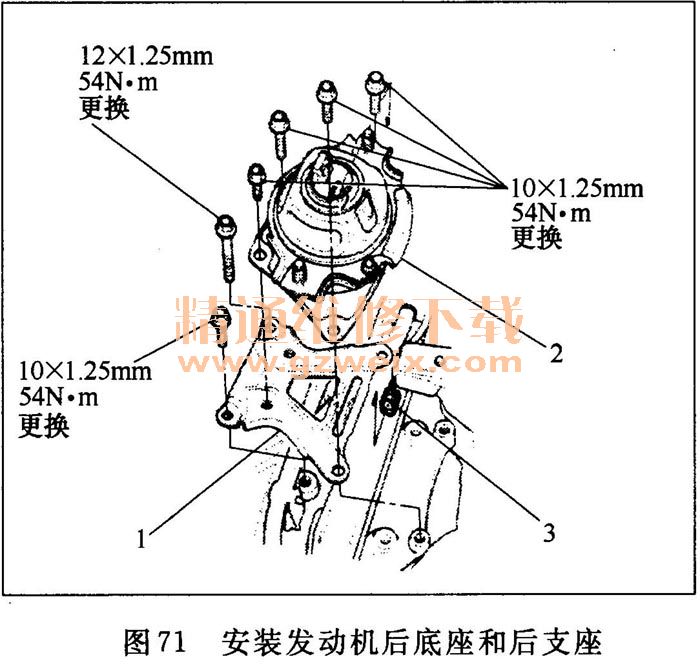

    ①安装发动机后底座1和发动机后支座2,然后连接发动机支座作动器插接器3(见图71)。

    ②拆下千斤顶和木块。

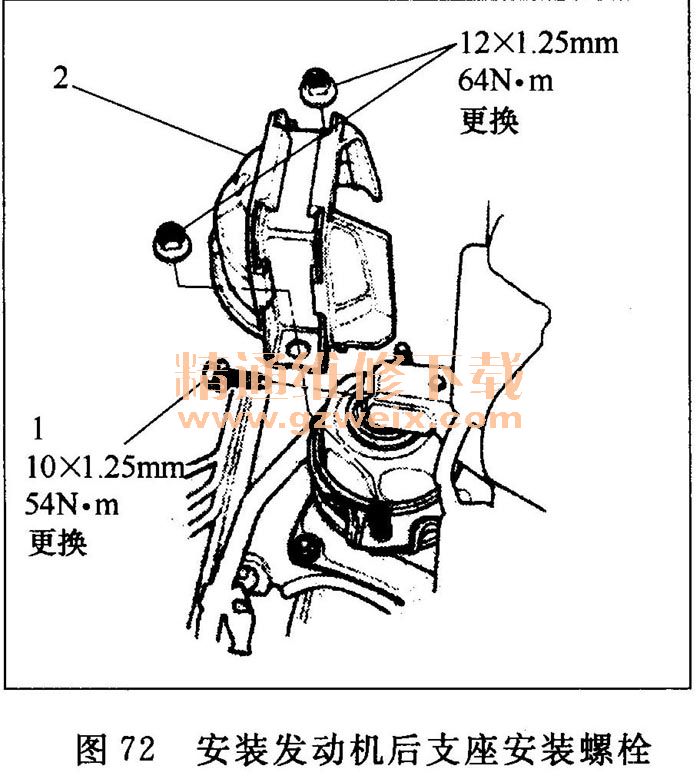

    ③安装发动机后支座安装螺栓1,然后安装发动机后支座挡块2(见图72)。

    ④安装连杆支柱。
    变速箱上支座拆卸和安装
    拆卸

    ①拆下空气滤清器。
    ②在变速箱下放置一个千斤顶和木块,以举升和支撑发动机。

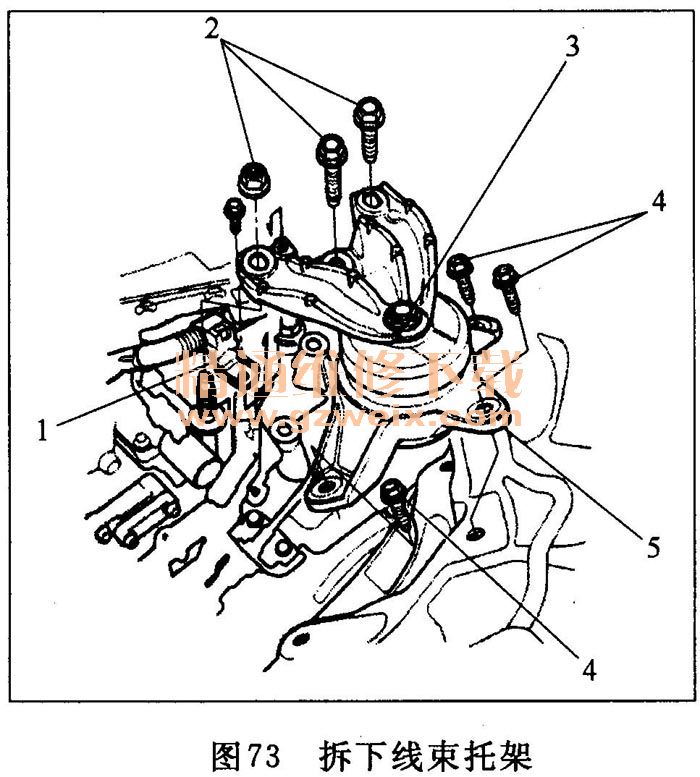

    ③拆下线束托架1,然后拆下变速箱上支座托架安装螺栓和螺母2(见图73)。

    注意:
    切勿从变速箱上支座拆下梅花螺栓3。如果拆下了梅花螺栓,则必须将变速箱上支座作为总成予以更换。
    ④拆下变速箱上支座安装螺栓4,然后拆下变速箱上支座5。

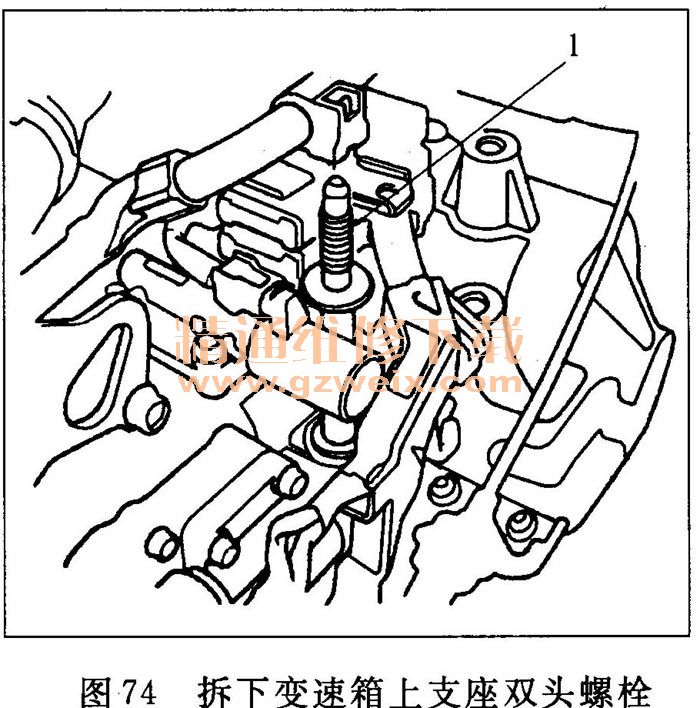

    ⑤拆下变速箱上支座双头螺栓1(见图74)。

    安装

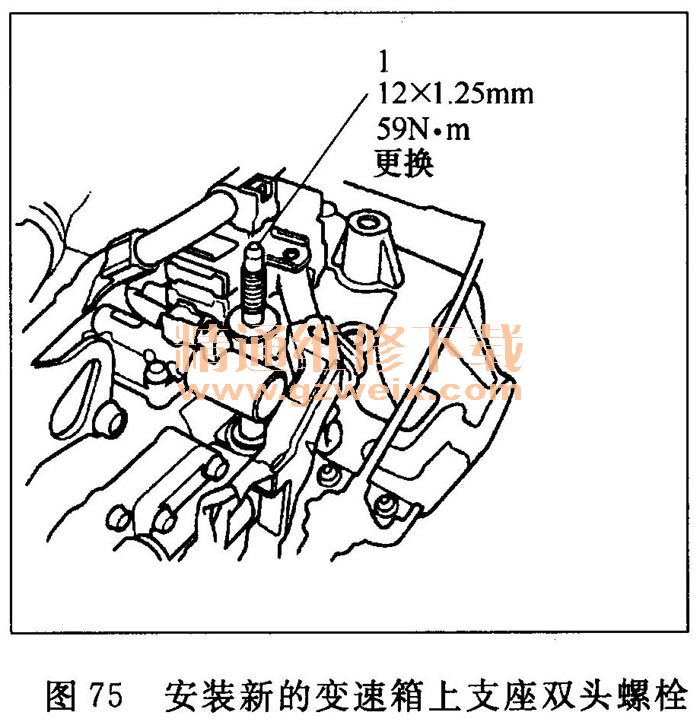

    ①安装新的变速箱上支座双头螺栓1(见图75)。

    ②安装变速箱上支座1,然后紧固变速箱上支座安装螺栓2(见图76)。

    ③松松地安装变速箱上支座托架安装螺栓和螺母3,然后安装线束托架4。
    ④拆下千斤顶和木块。
    ⑤紧固变速箱上支座托架安装螺栓和螺母。
    ⑥安装空气滤清器。

    变速箱下支座拆卸和安装
    拆卸

    ①变速箱下放置一个千斤顶和木块,以举升和支撑发动机。

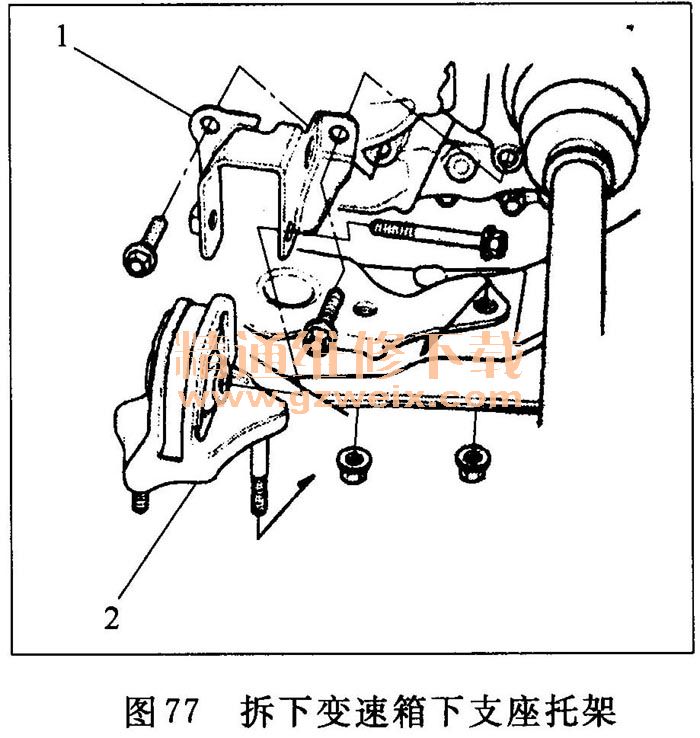

    ②拆下变速箱下支座托架1,然后拆下变风扇运行)。
    速箱下支座2(见图77)。

    安装
    ①安装变速箱下支座1,然后紧固变速箱下支座安装螺母2(见图78)。

    ②松松地安装变速箱下支座托架3。
    ③拆下千斤顶和木块。
    ④紧固变速箱下支座托架安装螺栓4。
