看图学习本田雅阁/歌诗图发动机拆装及维修
来源:本站整理  作者:佚名  2013-09-24 08:49:18



    交流发电机大修
    ①在拆下交流发电机和调压器之前先进行测试。
    ②拆下交流发电机。

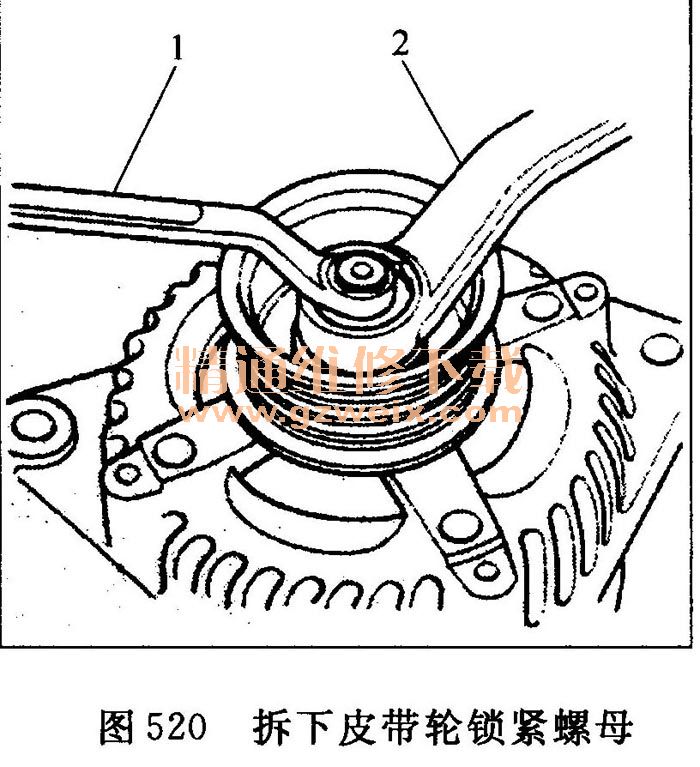

    ③如果需要更换前轴承,用10 mm扳手1和22mm扳手2拆下皮带轮锁紧螺母(见图520)。如有必要,使用冲击扳手。

    ④拆下3个法兰螺母(见图521)。

    ⑤拆下端盖1和端子绝缘体2(见图522)。

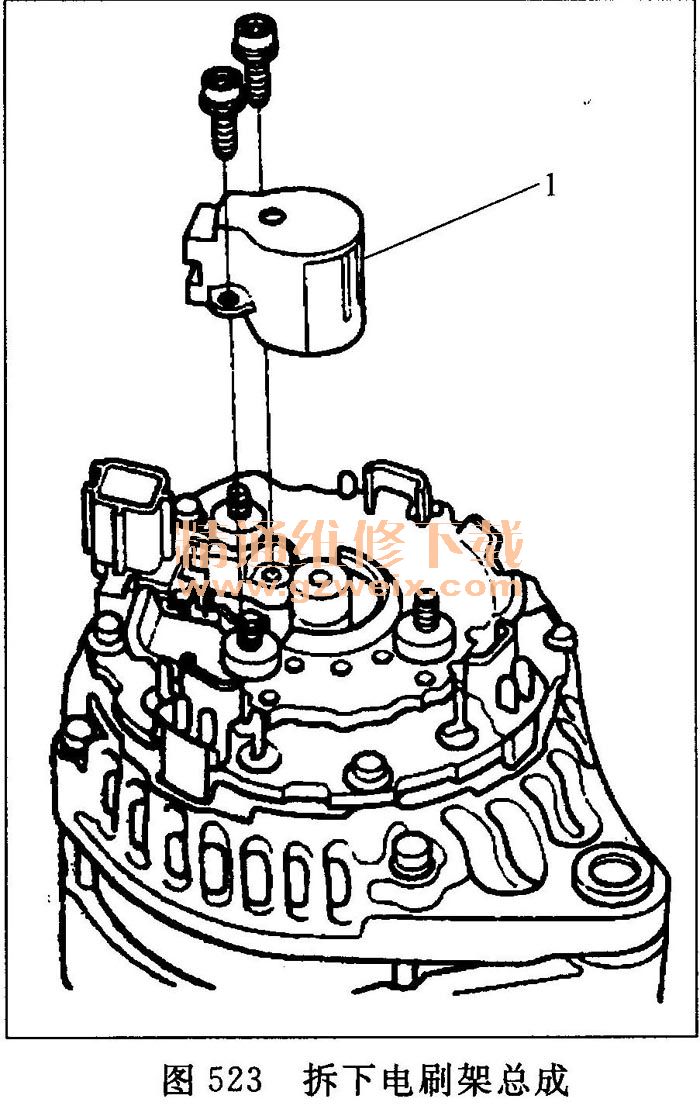

    ⑥拆下电刷架总成1(见图523)。

    ⑦拆下4个贯穿螺栓,然后拆下后壳体总成1和垫圈2(见图524)。

    ⑧如果不更换前轴承,转至步骤13,将转子从驱动端壳体上拆下(见图525)。

    ⑨检查转子轴是否有划痕,并检查驱动端壳体上的轴承轴颈表面是否有卡滞痕迹。
     如果转子损坏,更换转子总成。
     如果转子正常,转至步骤⑩。

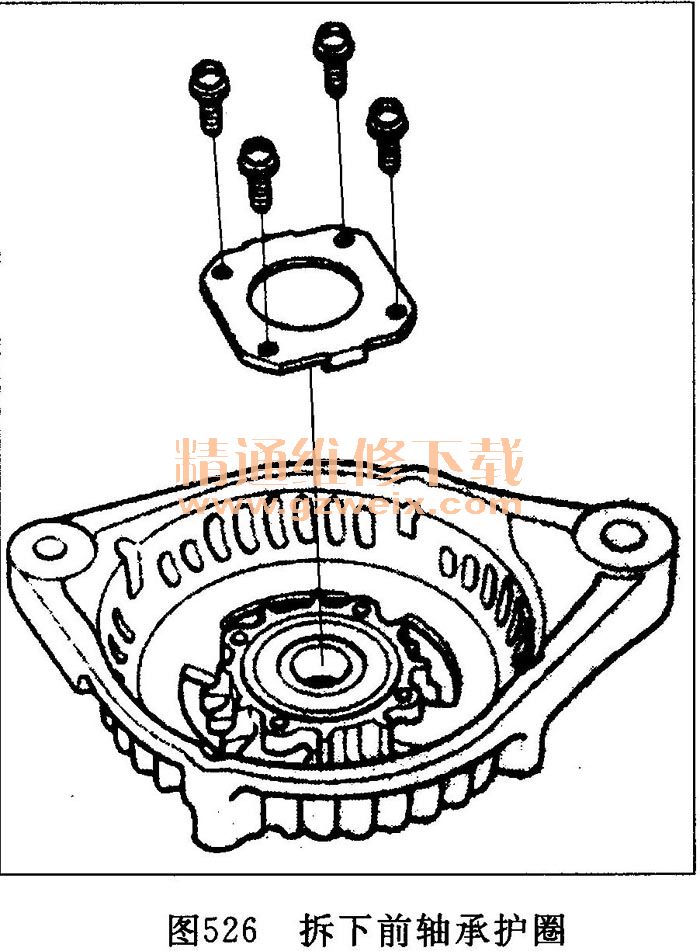

    ⑩拆下前轴承护圈(见图526)。

    11用黄铜冲子和锤子敲出前轴承(见图527)。

    12用锤子、拆装器手柄1 (15 X 135L)和轴承拆装器附件2 (42 X 47mm),将一个新的前轴承安装到驱动端壳体内(见图528)。

    13使用游标卡尺2测量两个电刷1的长度(见图529)。

    ·如果任一电刷长度小于维修极限,则更换电刷架总成。
    ·如果电刷长度正常,转至步骤14。
    交流发电机电刷长度
    标准(新):10. 5mm
    维修极限:1. 5mm

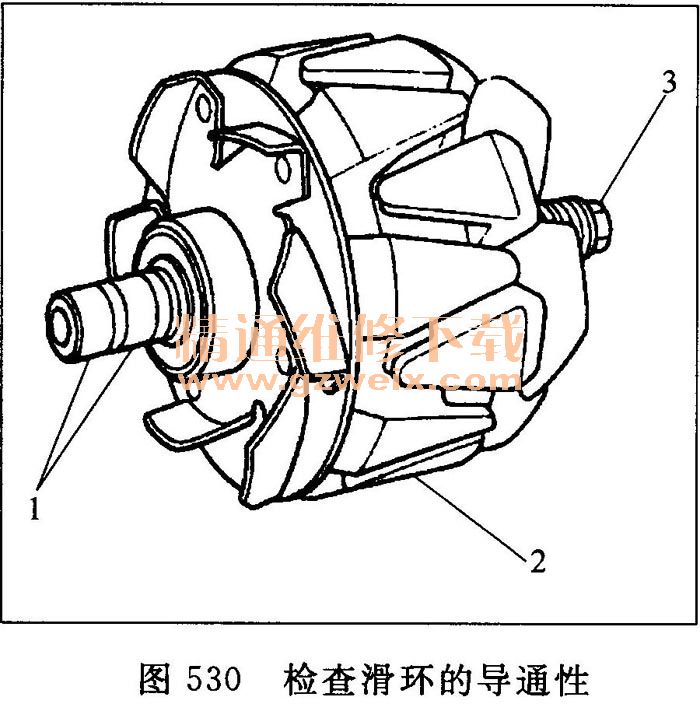

    14检查滑环1之间是否导通(见图530)。

    ·如果导通,转至步骤15
    ·如果不导通,更换转子总成。
    15检查每个滑环与转子2和转子轴3之间是否导通。
    ·如果不导通,转至步骤16。
    ·如果导通,更换转子总成。
    16如果已拆下皮带轮,将转子放入驱动端壳体,然后将锁紧螺母紧固至11N·m。
    17清除滑环上所有润滑脂和机油。
    18将后壳体总成和驱动端壳体/转子总成放在一起,紧固4个贯穿螺栓。
    19推入电刷1,然后插入销或钻头2(直径约1. 6mm以便将其固定)(见图531).

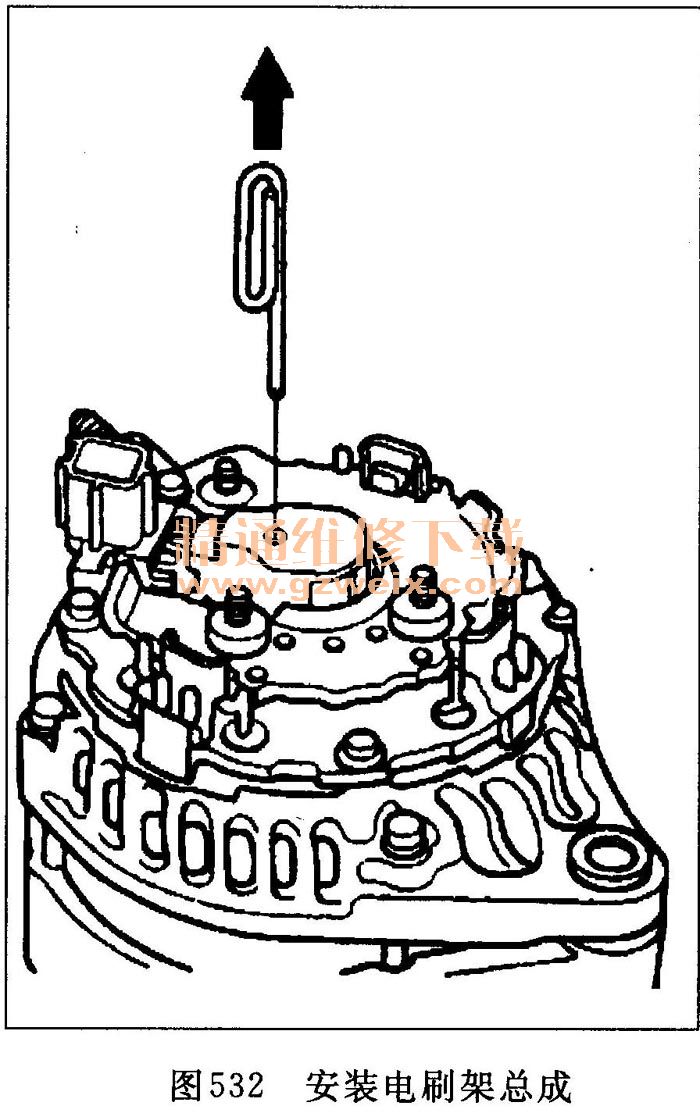

    20安装电刷架总成,将销或钻头拉出(见图532)。

   21安装端盖。
    22交流发电机重新组装后,用手转动皮带轮以确保转子平稳地转动且无噪声。
    23安装交流发电机。

    4.4巡航控制

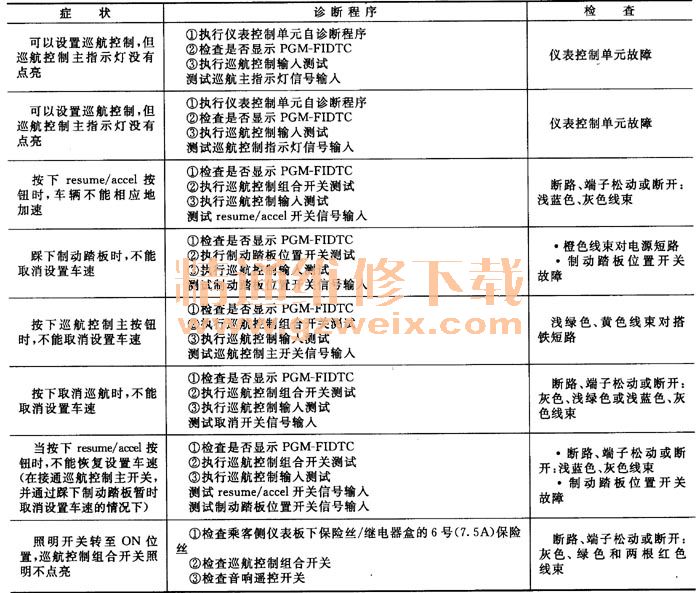

(1)常见故障排除表(见表13)

(2)巡航控制输入测试
注意:务必确保有最新版本的HDS软件。
    ①将HDS连接到DLC上。
    ②将点火开关转至ON(II)位置。
    ③确保HDS与车辆和PCM通信。如果不能进行通信,对DLC电路进行故障排除。
    ④转至PCM-FI,并检查是否存在DTC。

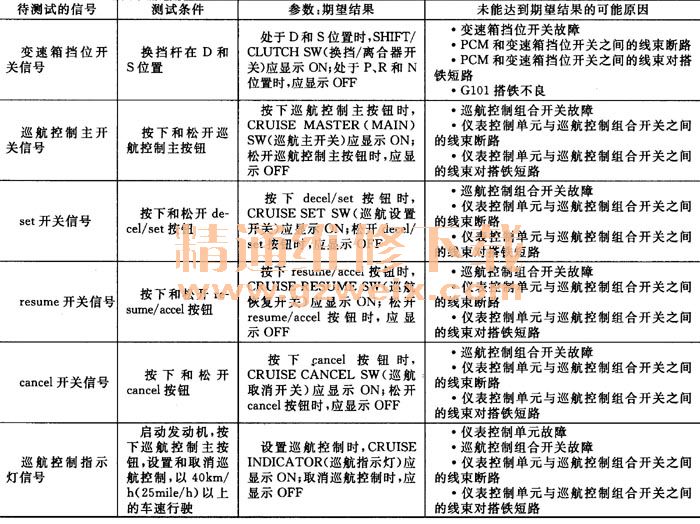

    ⑤当用HDS监控PGM-FI DATA LIST(PGM-FI数据表)中的参数时,执行下列测试,见表14。


⑥如果输入测试正常,则更换PCM。
注意:间歇性故障通常由电路连
接松动所导致。监视巡航控
制输入时,弯曲电路线束,并注意测试结果
是否改变。

    (3)测试/更换巡航控制组合开关
    SRS部件位于该区域。修理或维修前,查看SRS部件位置和注意事项以及程序。
    ①拆下方向盘并拆解方向盘。

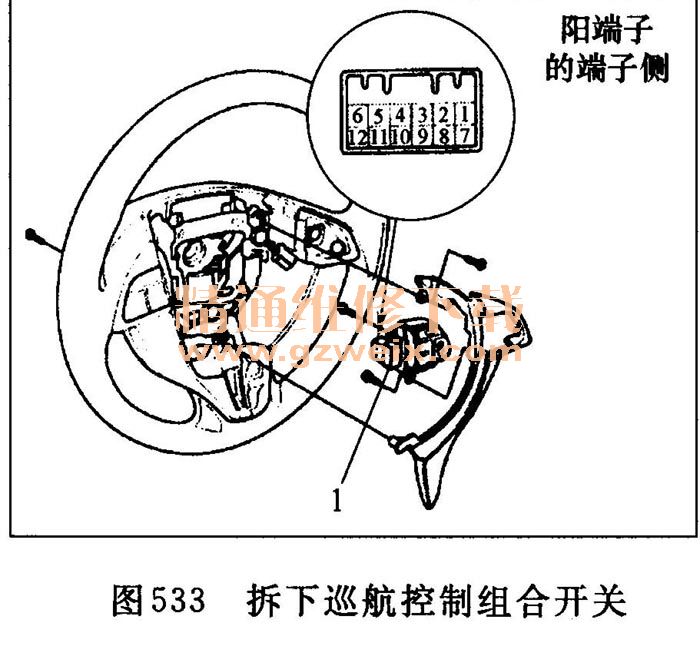

    ②拆下巡航控制组合开关1(见图533)。

    ③根据表15中每个巡航控制组合开关的位置,检查端子之间是否导通。

    ·如果导通,并与表中相符,但在巡航控制输入测试中出现巡航控制组合开关故障,则检查并修理开关电路中的线束。
·如果一个或两个位置不导通,则更换巡航控制组合开关。

    4.5主动控制发动机支座系统
    (1)故障码

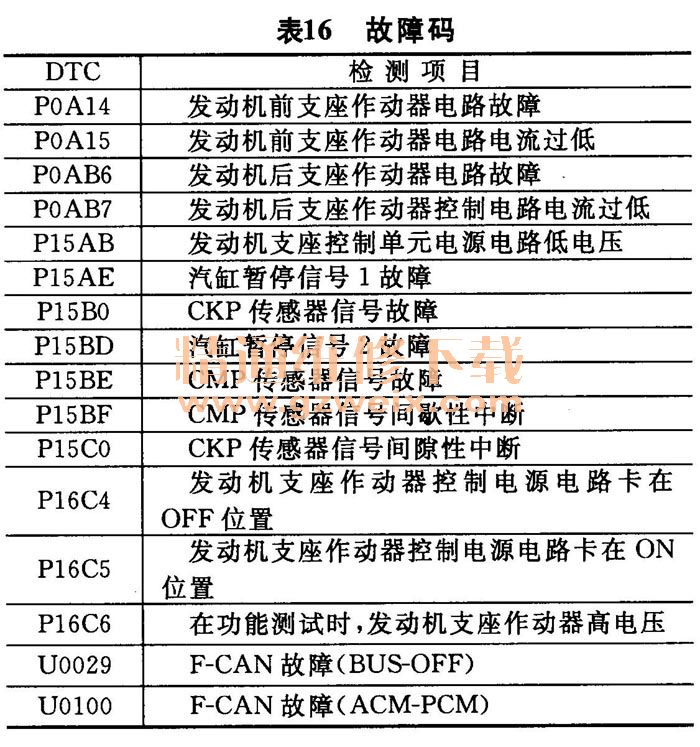

故障码见表16。

(2)在乘客厢内听到刺耳的发动机振动声
①启动发动机并使其怠速运转20s。
    ②用HDS检查PGM-FI系统的DTC。
    是否显示临时DTC或DTC?
    是→转至显示DTC的故障排除。
    否→转至步骤③。
    ③使用HDS选择PGM FI系统中的ACM,检查ACM系统的DTC。

    是否显示临时DTC或DTC?
    是→转至显示DTC的故障排除。
    否→转至步骤④。
    ④将点火开关转至LOCK (0)位置。
    ⑤打开发动机盖。
    ⑥使用HDS选择ACM INSPECTION (ACM检查)菜单中的ACM TEST (ACM测试)。
    ⑦使用HDS执行Fr ACM SOL OFF(前ACM电磁阀关闭)。
    在Fr ACM SOL OFF(前ACM电磁阀关闭)时,发动机振动是否变化?

    是→打开前ACM电磁阀,然后转到步骤⑩。
    否→转至步骤⑧。
    ⑧退出ACMTEST (ACM测试),使用HDS选择ACMINSPECTION (ACM检查)菜单中的Fr ACM SOL. VACTIVATION(前ACM电磁阀激活)。
    ⑨用手检查发动机前支座。
    支座是否振动?
    是→检查支座是否损坏。如有必要,更换发动机前支座。如果支座正常,转至步骤①并重新检查。
    否→更换发动机前支座。
    ⑩使用HDS执行Rr ACM SOL OFF(后ACM电磁阀关闭)。
    在Rr ACM SOL OFF(后ACM电磁阀关闭)时,发动机振动是否变化?
    是→此时ACM系统正常。检查会导致振动的发动机其他支座和发动机的其他问题。
    否→转至步骤⑧。
    11退出ACM TEST (ACM测试),使用HDS选择ACM INSPECTION (ACM检查)菜单中的Rr ACM SOL. V ACTIVATON(后ACM电磁阀激活)。
    12用手检查发动机后支座。
    支座是否振动?
    是→检查支座是否损坏。如有必要,更换发动机后支座。如果支座正常,转至步骤①并重新检查。
否→更换发动机后支座。

    (3)更换发动机支座控制单元
    ①执行蓄电池端子断开程序。
    ②拆下驾驶员侧仪表板下保险丝/继电器盒。

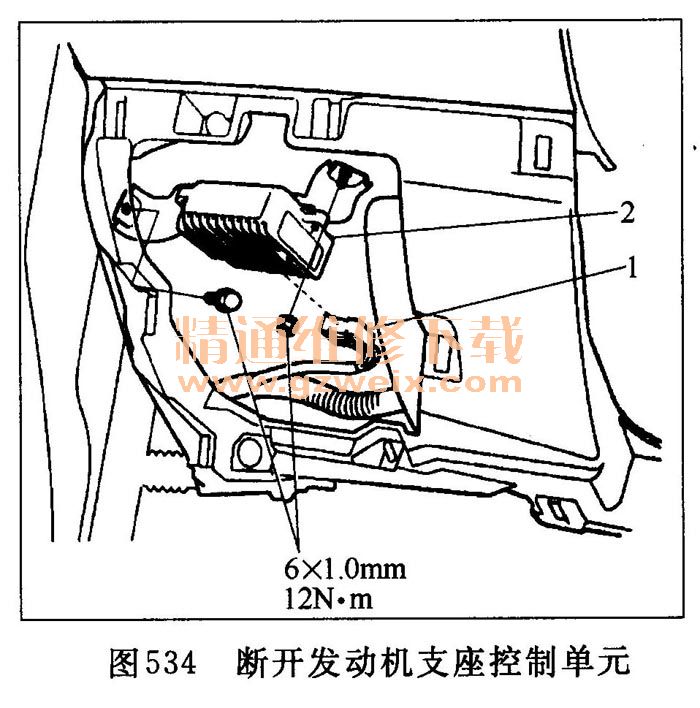

    ③断开发动机支座控制单元16针插接器1(见图534)。

    ④拆下发动机支座控制单元2。
    ⑤按照与拆卸相反的顺序安装零件。
    ⑥执行蓄电池端子重新连接程序。
