看图学习电冰箱维修技能
来源:本站整理  作者:佚名  2016-01-18 09:30:38



    本文通过图片介绍维修电冰箱时所需要的基本技能,包括铜管的切割管弯制、气焊焊接、制冷剂排放、压力表/维修阀组装与应用、打压查漏、剂、封口、温控器拆卸等制冷系统维修时的各个环节的操作方法与技能。程度上讲就是熟练,所以要求维修人员尤其是新手(初学者)更要多看、熟能生巧。
    一、铜管的切割、胀口/扩口技能
(一)铜管切割
在切割电冰箱的制冷系统铜管时,不允许使用钢锯进行切割,以免金属碎屑进入制冷系系统内部,产生脏堵等故障。

   1.普通铜管切割

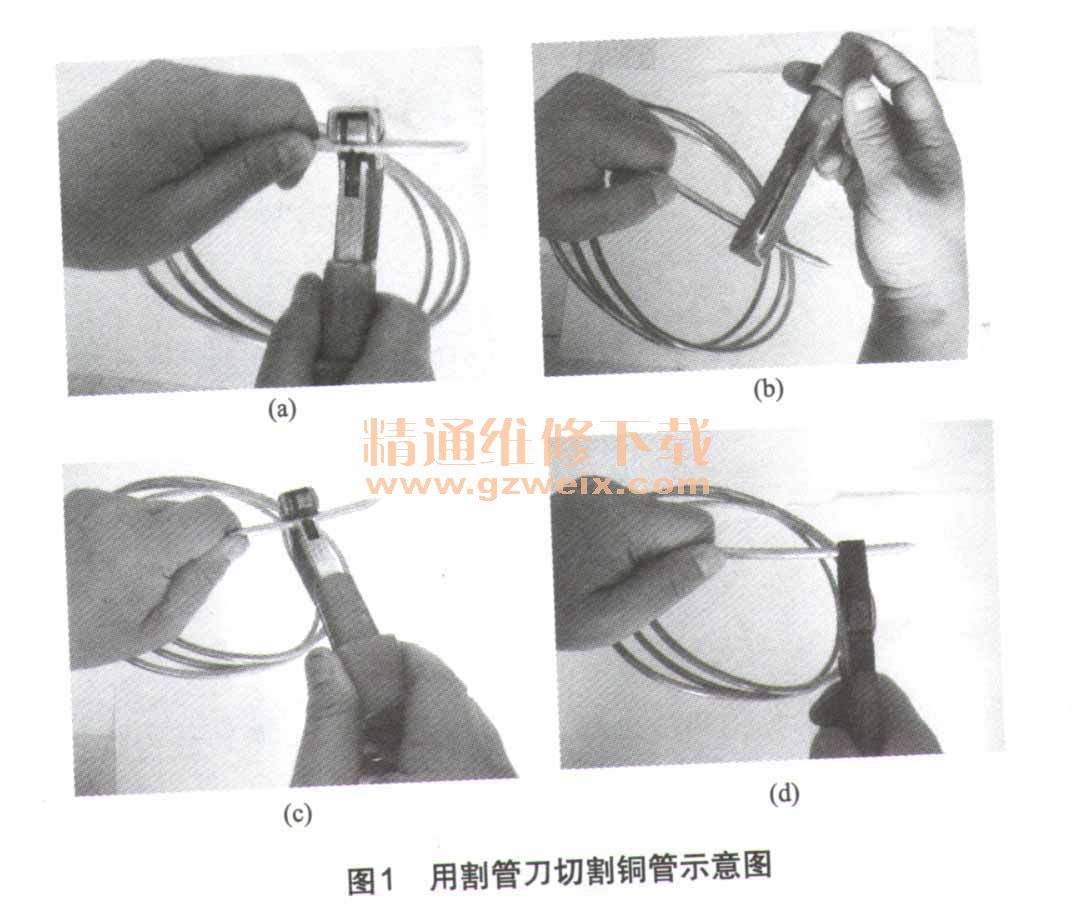

    直径为4~8mm的普通铜管的切割方法与步骤如图1所示。

   (1)切割
    以免金属碎屑进入制冷
    采用小型割管刀切割制冷系统的铜管时,应先把需要切割的部位弄直,并将它的表面处理干净后,再旋转切管刀的手柄使管口夹住铜管的切割部位。随后,顺时针均匀平缓地旋转割管刀至1~2圈后,再适当旋紧管刀手柄,以保证管刀夹紧铜管,当刀刃切人铜管管壁的3/4时停止,撤去管刀,册断铜管。
    注意:
    切割过程中需注意几点:一是刀轮与刀口,刀片与铜管一定要垂直,以免损坏刀片;二是不能用力过大,以免将铜管压扁、变形;三是不能产生金属碎屑,以免进入制冷系统,扩大故障;四是不能用力过大,确保切割后的管口圆滑、平整,以免管口内缩。
   (2)修整

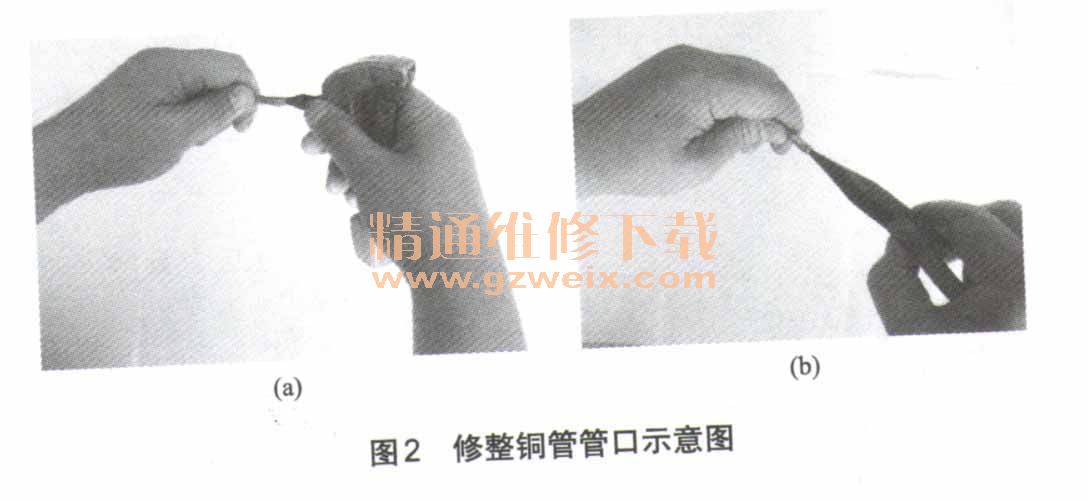

    若切割后的管口不圆滑时,可将管刀上的铰刀插入要处理的管口内,旋转刀柄,清理干净毛刺,再倒出碎屑即可,如图2(a)所示。

    提示:
    若手头使用的割管刀上没有铰刀,可将尖嘴钳子的头部插入管口内,旋转钳子,刮除毛刺,倒出即可,如图2 (b)所示。
    2.毛细管切割
    切割毛细管的方法与步骤如图3所示。

    首先,用剪刀或斜嘴钳子轻轻夹住毛细管要切割的部位,随后旋转剪刀或钳子,将毛细管割出一道沟,然后用克丝钳轻轻夹住毛细管,稍用力就可掰断毛细管。
    提示:
    切割时不能用力过大,以免压扁毛细管,若切割后的管口变形或内缩,应重新切割。
(二)胀口/扩口
    用小型“公制”’扩日器把铜管的管口胀为“杯形”或扩为60°喇叭状,以便于两个相同直径的铜管连接,或铜管与压力表管口连接。

    1.胀口
    胀口的方法与步骤如图4所示。

    首先,将被扩口铜管应先退火并清除毛刺,再根据铜管口直径及扩口形状选择,选择相应的胀头。先用夹管器夹紧铜管,铜管要伸出约0.8cm左右,随后将与铜管直径一致的杯形胀管头安装到胀管器上,把管头插入铜管内,然后顺时针慢慢旋转胀管器的丝杆,直到铜管的铜管口被胀为杯形为止。
    2.扩口
    扩口的方‘法与步骤与胀口的顺序基本相同,不同的是夹管器预留的铜管长度为0.3cm左右,用喇叭状胀头,扩出的喇叭口应大小适中、均匀,表面无损伤、无凹陷,并且不能歪斜,如图5所示。

    注意:
    若扩口扩小了,会导致它与另一管路不能正常连接;若扩口扩大了,不仅密封不好,而且可能会导致管口破裂。
(三)铜管弯制
    铜管的弯制,主要用于自制蒸发器。弯制方法和步骤如图6所示。

    将铜管加热退火,让它变软,以便弯制,如图6(a)所示;视铜管管径放置在相应槽内,将搭扣扣住铜管后,慢慢转动活动手柄弯制铜管至所需角度,如图6(b)所示;
松开手柄撤去弯管器,用橡皮锤对铜管弯曲的部位进行敲打,对铜管变形部位进行校正,如图6(c)所示。
    注意:
    目前的8mm铜管管壁较薄,所以弯制蒸发器时无需弯管器,用手就可以弯制。
