看图学习本田雅阁/歌诗图发动机拆装及维修
来源:本站整理  作者:佚名  2013-09-24 08:49:18



    (14)更换8轮轴

    ①执行蓄电池拆卸程序。
    ②排空发动机冷却液。

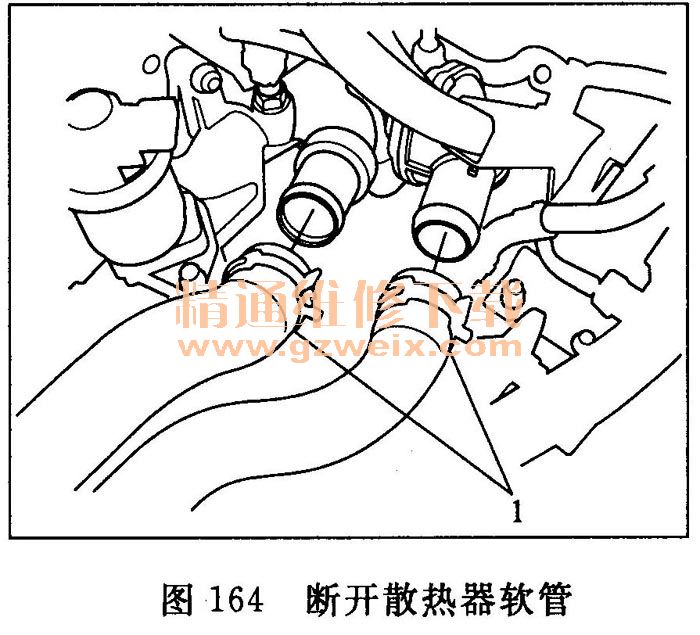

    ③断开散热器软管1(见图164)。

    ④拆下废气再循环(EGR)阀。
    ⑤拆下正时皮带。
    ⑥拆下摇臂总成。
    ⑦拆下前凸轮轴皮带轮。
    ⑧拆下止推盖1,然后拆下前凸轮轴2(见图165)。

    ⑨按照与拆卸相反的顺序安装前凸轮轴。务必使用新的O形圈3。将新的发动机机油涂抹到轴颈和凸轮凸角上。
    ⑩将新的发动机机油涂抹到凸轮轴皮带轮安装螺栓的螺纹上,然后安装前凸轮轴皮带轮。
    11安装摇臂总成,然后紧固安装螺栓。
    12安装正时皮带。
    13安装废气再循环阀,然后连接散热器软管。
    14调整气门间隙。
    15执行蓄电池安装程序,参考维修手册,P/N2TA000B。
    16将发动机冷却液加注到散热器中并放出空气。
    17执行曲轴位置(CKP)模式清除/曲轴位置模式学习程序。

    ①卸去燃油压力。
    ②执行蓄电池端子断开程序。
    ③拆下发动机盖下保险丝/继电器盒。
    ④排空发动机冷却液。
    ⑤拆下快速连接接头盖1,然后断开燃油供油软管2(见图166)。

    ⑥拆下加热器软管3和托架4。
    ⑦拆下正时皮带。
    ⑧拆下摇臂总成。
    ⑨拆下后凸轮轴皮带轮。
    ⑩拆下止推盖1,然后拆下后凸轮轴2(见图167)。

    11按照与拆卸相反的顺序安装后凸轮轴。务必使用新的O形圈3。将新的发动机机油涂抹到轴颈和凸轮凸角上。
    12将新的发动机机油涂抹到凸轮轴皮带轮安装螺栓的螺纹上,然后安装后凸轮轴皮带轮。
    13安装摇臂总成,然后紧固安装螺栓。
    14安装正时皮带。
    15安装加热器软管和托架。
    16连接燃油供油软管,然后安装快速连接接头盖。
    17调整气门间隙。
    18安装发动机盖下保险丝/继电器盒。
    19执行蓄电池端子重新连接程序。
    20检查燃油是否泄漏。将点火开关转到ON(II)位置(不要操作启动机),使燃油泵运转大约2s,给燃油管路加压。重复此操作三次,然后检查燃油管路各处是否有燃油泄漏。
    21将发动机冷却液加注到散热器中并放出空气。
    22执行曲轴位置(CKP)模式清除/曲轴位置模式学习程序。

    (15)检查汽缸盖翘曲
    ①拆下汽缸盖。
    ②检查凸轮轴。
    ③检查汽缸盖是否翘曲(见图168)。沿着边缘测量,以三个方向穿过中心。

     如果翘曲度小于0. 05mm,则不需要重新修整汽缸盖。
     如果翘曲度在0. 05mm和0. 2mm之间,重新修整汽缸盖。
     对121mm高的汽缸盖,最大修整极限为0. 2mm。
    汽缸盖高度
    标准(新):120.95~121. 05mm
    (16)拆却摇臂总成
    ①拆下气门室盖。

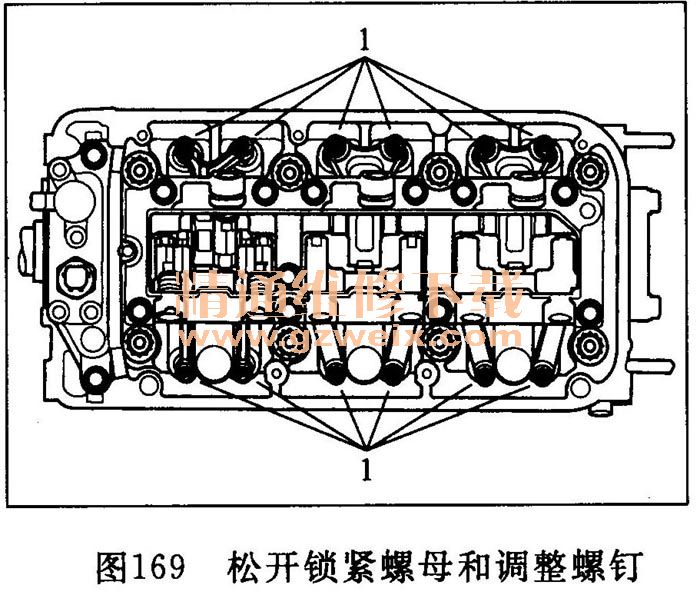

    ②松开锁紧螺母和调整螺钉1(见图169和图171)。


    ③拆下摇臂轴梁安装螺栓、摇臂轴托架安羹装螺栓和摇臂总成(见图170和图172)。



    ·按顺序每次松开摇臂轴梁安装螺栓和摇臂轴托架安装螺栓两圈,以防止损坏气门或摇臂总成。
    ·在拆下摇臂总成时,不要拆下摇臂轴梁安装螺栓和摇臂轴托架安装螺栓。该螺栓将弹簧和摇臂保持在轴上。

    (17)拆解/重新组装摇臂和摇臂轴

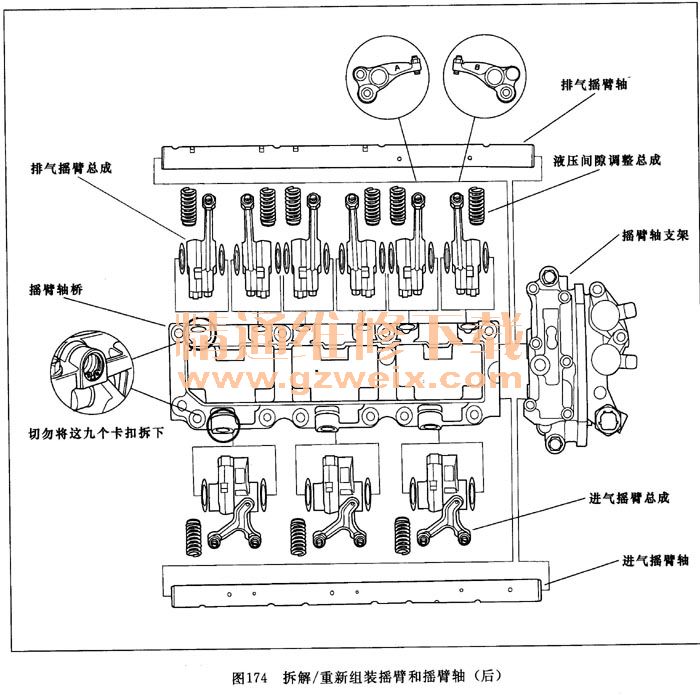

    注意:拆卸时要区分不同零件,这样它们就能被重新安装在原来的位置(见图173和图174)。


    检查摇臂轴和摇臂。
    如果重新使用摇臂,必须将其安装在原来位置。
    拆下或安装摇臂总成时,不要拆下安装螺栓。该螺栓将摇臂、摇臂轴梁和摇臂轴托架保持在轴上。
    如果不能用手拆下或安装摇臂轴,通过加热摇臂轴梁以拆下或安装摇臂轴。
    用橡胶箍带捆扎摇臂,以将其整套存放,安装摇臂后拆下箍带。
    重新组装前,在溶剂中清洗所有的零件,使其干燥并将新的发动机机油涂抹到所有接触点上。
    更换摇臂总成时,将紧固件从新的摇壁总成上拆下。
    切勿拆下摇臂轴梁内固定液压间隙调整总成的任何一个卡环。卡环是不能分离的,在工厂里就被安装在摇壁轴梁内。要拆下液压间隙调整总成,首先拆下摇臂轴和摇臂。

    (18)检查摇臂和摇臂轴
    ①拆下摇臂总成。
    ②拆解摇臂总成。
    ③在第一个摇臂位置测量轴的直径(见图175)。

    ④仪表1接触到轴的径向并调零(见图176)。

    ⑤测量摇臂的内径,并检查其是否处于圆度超差的状态(见图177)。


    4号汽缸
    进气摇臂到轴的间隙:
    标准(新):0. 015~0. 046mm
    使用极限:0. 046mm
    5号和6号汽缸
    进气摇臂到轴的间隙:
    标准(新):0. 018~0. 056mm
    使用极限:0. 056mm
    4号汽缸
    排气摇臂到轴的间隙:
    标准(新):0. 015~0. 046mm
    使用极限:0. 046mm
    5号和6号汽缸
    排气摇臂到轴的间隙:
    标准(新):0. 018~0. 047mm
    使用极限:0. 047mm

    进气摇臂到轴的间隙:
    标准(新):0. 015~0. 046mm
    使用极限:0. 046mm
    排气摇臂到轴的间隙:
    标准(新):0. 015~0. 046mm
使用极限:0. 046mm

    ⑥对所有的摇臂和两个轴重复以上步骤。如果间隙超出极限,则更换摇臂轴和所有超出公差的摇臂。如果可变汽缸管理摇臂需要更换,则更换整套的所有摇臂(主和辅助)。

    可变气缸管理摇臂

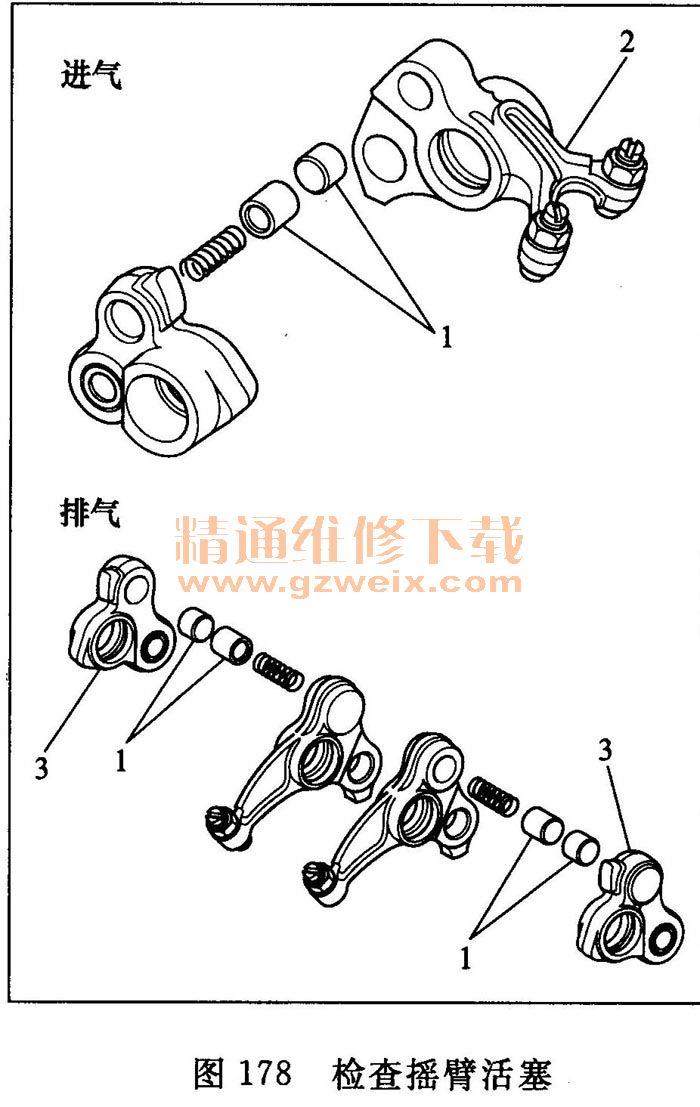

    ⑦检查摇臂活塞1(见图178)。将它们滑入摇臂中。如果不能平稳地移动,更换摇臂组件。

注意:重新组装时,将新的发动机机油涂抹到摇臂活塞上。
    在摇臂活塞从主进气摇臂2和主排气摇臂3上拆下时,小心地将空气压力施加到摇臂的机油通道中。
⑧安装摇臂总成。

    (19)检查a轮轴
    ①拆下汽缸盖。
    ②拆下摇臂总成。
    ③前:将摇臂轴梁和摇臂轴支架放在前汽缸盖上,然后将螺栓紧固至规定扭矩(见图179)。

    规定扭矩
    8X1. 25mm:22N·m

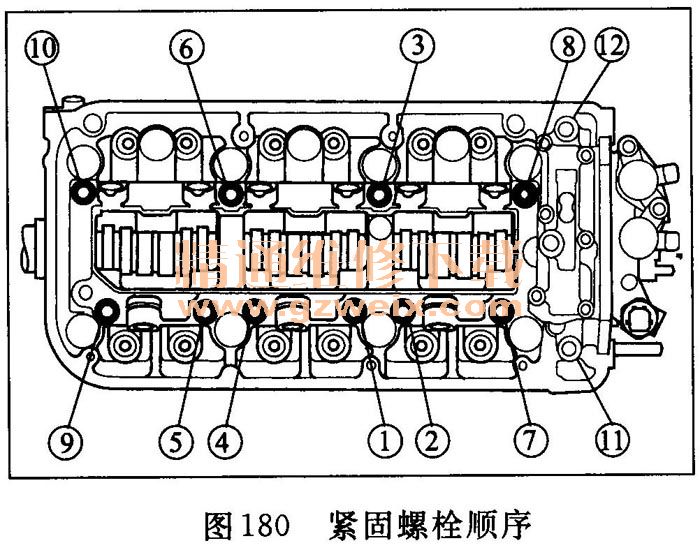

    ④后:将摇臂轴梁和摇臂轴支架放在后汽缸盖上,然后将螺栓紧固至规定扭矩(见图180)。
