    1.4发动机进气歧管与排放系统
   (1)空气滤清器滤芯检查/更换

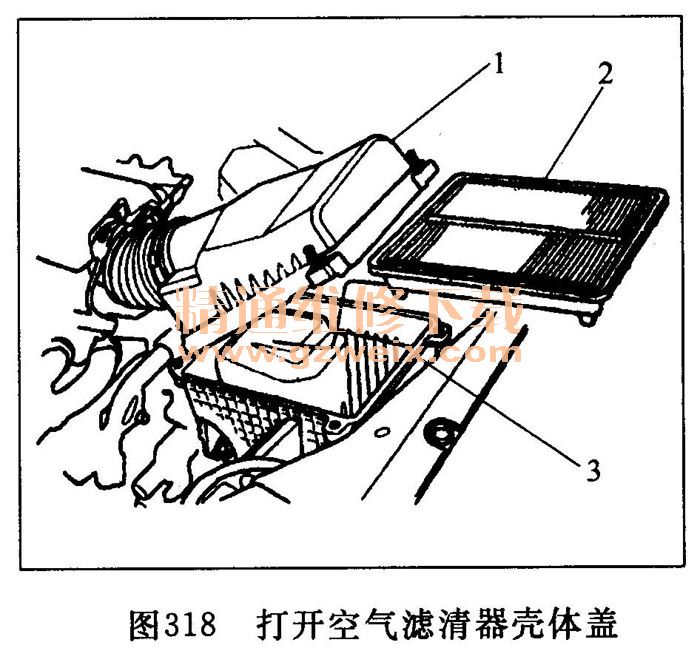

    ①打开空气滤清器壳体盖1(见图318)

    ②将空气滤清器滤芯2从空气滤清器壳体3上拆下。
    ③检查空气滤清器滤芯是否损坏或堵塞。如果损坏或堵塞,将它更换。
注意:不能用压缩空气清洁空气滤清器滤芯。
    ④清除空气滤清器壳体内的碎屑。
    ⑤按照与拆卸相反的顺序安装零件。
    ·如果未更换空气滤清器滤芯,此程序完成。
·如果怠速波动,则进行怠速检查。

    (2)空气滤清器拆却/安装
    ①执行蓄电池拆卸程序。
    ②断开MAF传感器//IAT传感器5针插接器1(见图319)。

    ③拆下线束夹2和螺栓3。
    ④松开箍带4,然后拆下空气滤清器5。
    ⑤按照与拆卸相反的顺序安装零件。
    ⑥执行蓄电池安装程序。

    (3)进气谐振器拆却/安装
①执行蓄电池拆卸程序。
②拆下空气滤清器。
③拆下蓄电池

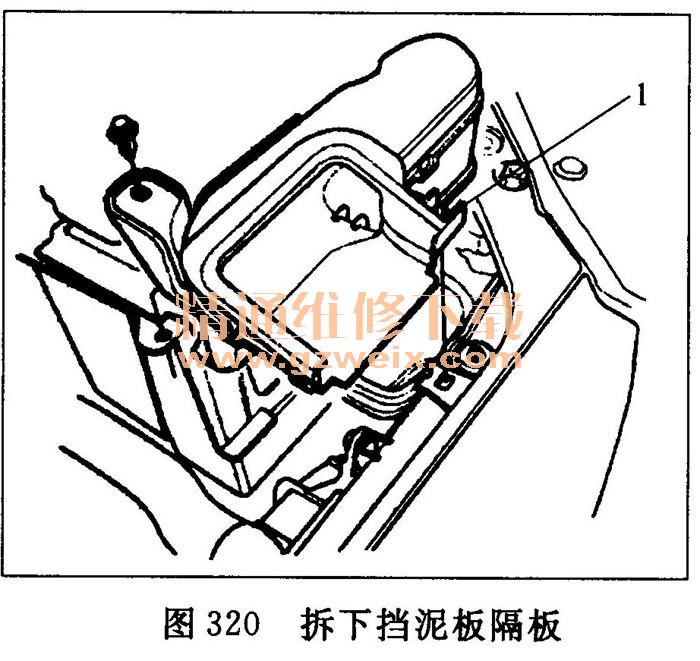

④拆下挡泥板隔板1(见图320)。

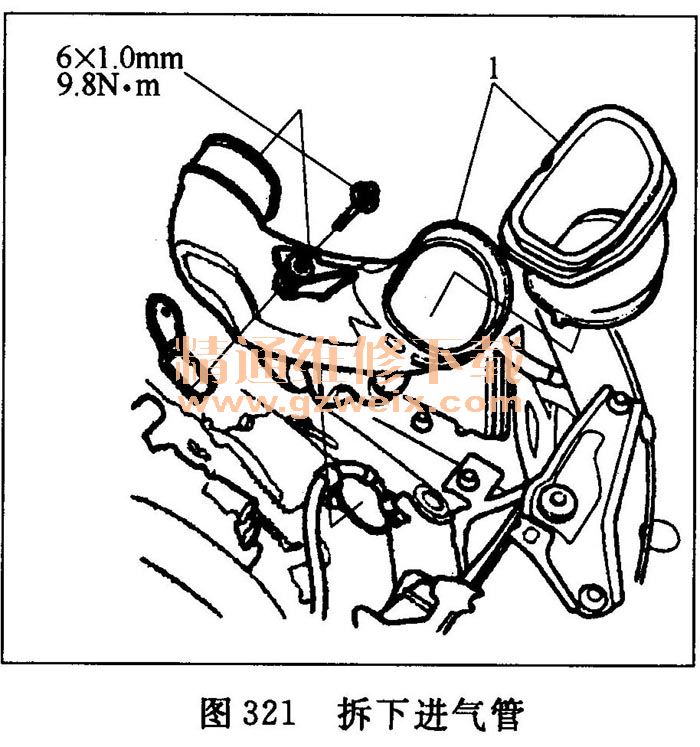

⑤拆下进气管1(见图321)。

⑥拆下前保险杠。

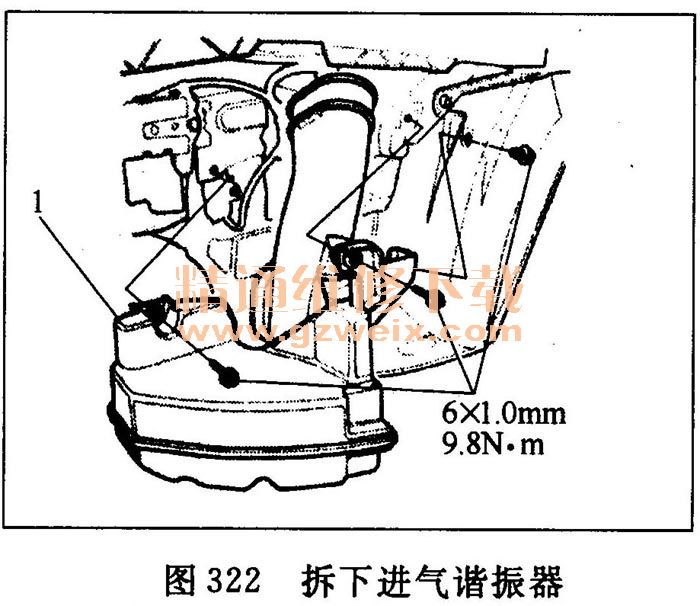

⑦拆下进气谐振器1(见图322)。

⑧按照与拆卸相反的顺序安装零件。
⑨执行蓄电池安装程序。
    (4)进气歧管拆却与安装
注意:如分解图323所示拆解进气岐管。

    拆卸
    ①拆下发动机盖。
    ②断开MAP传感器插接器1和通风管2,然后拆下进气管3(见图324)。

    ③断开节气门作动器插接器1和EVAP炭罐净化阀插接器2、冷却水旁通软管3、EVAP炭罐净化软管4和制动助力器真空软管5,然后塞住冷却水旁通软管(见图325)。

    ④断开PCV软管1,然后分三步依次拆下上盖安装螺栓和螺母,拆下上盖2(见图326)。

    ⑤分三步依次拆下进气歧管安装螺栓和螺母,然后拆下进气歧管(见图327)。

    安装

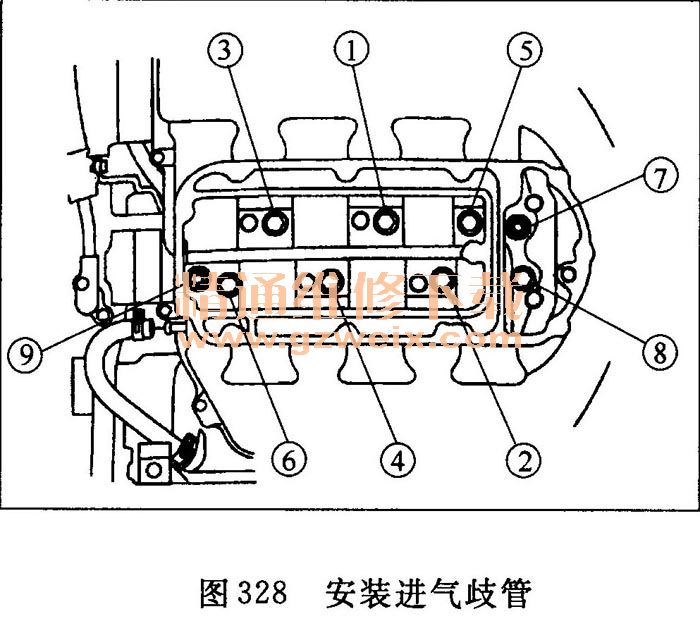

    ①安装进气歧管。分三步依次紧固螺栓和螺母。务必使用新的进气歧管衬垫(见图328)。

    规定扭矩:
      8X1. 25mm:22N·m
    ②安装上盖1。分三步依次紧固螺栓和螺母。务必使用新的衬垫,然后连接PCV软管2(见图329)。

    规定扭矩:
      6 X 1. Omm:12N·m
    ③连接节气门作动器插接器1和EVAP炭罐净化阀插接器2、冷却水旁通软管3,EVAP炭罐净化软管4和制动助力器真空软管5(见图330)。

    ④安装进气管1,然后连接通风管2和MAP传感器插接器3(见图331)。

    ⑤清理干净所有溢出的发动机冷却液。
    ⑥安装完毕后,检查并确认所有管、软管和插接器已正确安装。
    ⑦安装发动机盖。
    ⑧将发动机冷却液重新加注到散热器中,并从冷却系统中排出空气。

    (5)喷油器基座拆却与安装
    拆卸
    ①释放燃油压力。
    ②拆下动力转向(P/S)泵和P/S软管托架。
    ③拆下进气歧管。
④拆下喷油器。
⑤拆下线束托架安装螺栓1,并断开爆震传感器插接器2(见图332)。

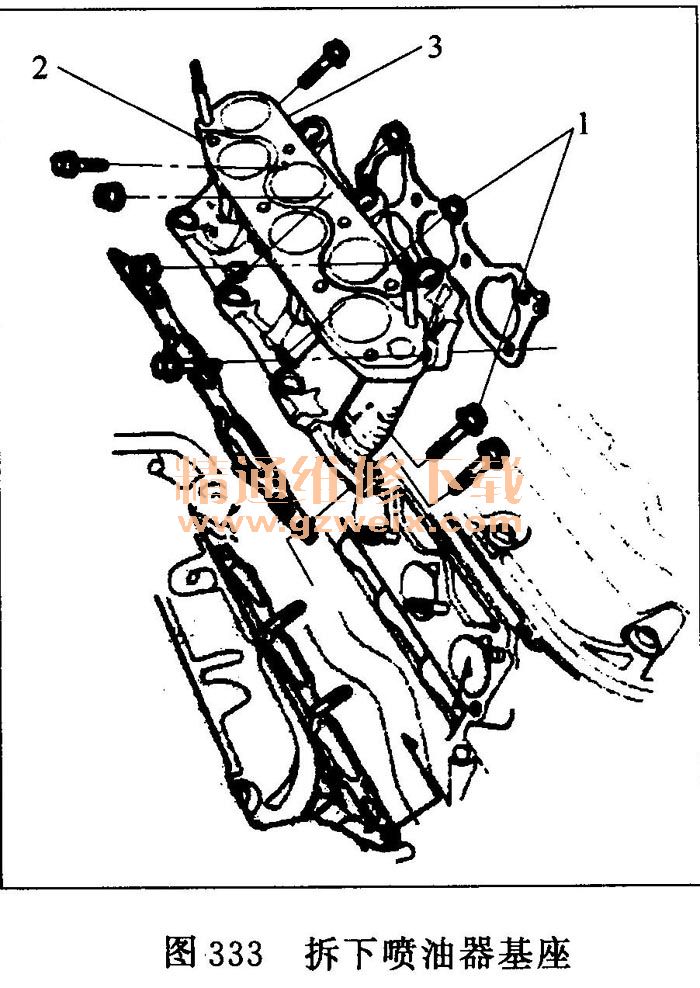

    ⑥拆下喷油器基座安装螺栓/螺母1,然后拆下前喷油器基座2和后喷油器基座3(见图333)。

    安装
    ①用新的衬垫3安装前喷油器基座1和后喷油器基座2,并分三步从内侧螺母开始,以交叉模式紧固喷油器基座安装螺栓/螺母4(见图334)。

注意:前喷油器基座衬垫和后喷油器基座衬垫不同,不要混淆喷油器基座衬垫类型。
②连接爆震传感器插接器1,并安装线束托架安装螺栓2(见图335)。

    ③安装喷油器。
    ④安装进气歧管。
    ⑤安装P/S泵和P/S软管托架。
    ⑥检查燃油是否泄漏。将点火开关转至ON ( II)位置(不要操作启动机),使燃油泵运转约2s,给燃油管路加压。重复此操作三次,然后检查燃油管路各处是否有燃油泄漏。

   (6)排气管和消音器更换
    注意:重新组装时使用新的衬垫和自锁螺母(见图336)。
