看图学习本田雅阁/歌诗图发动机拆装及维修
来源:本站整理  作者:佚名  2013-09-24 08:49:18



    是否导通?
    是→如果PCM软件版本不是最新,则将其更新,或者换上已知良好的PCM,然后重新检查。用已知良好的PCM替换后,如果症状/指示消失,则更换原来的PCM。
否→修理交流发电机4针插接器4号端子和PCM插接器端子C42之间线束的断路。

    (3)排除交流发电机和调压器电路故障
    ①确保蓄电池连接良好,充足电并处于良好状态。
    ②连接以下设备(见图501)

·电流表,0~400A
    ·电压表,0-20V(精度在0. 1 V内)
    ③启动发动机,无负载(在N或P位置)时,将发动机转速保持在3000r/min,直至散热器风扇运转,然后使其怠速运转。

    ④将发动机转速增加2000r/min,并保持该转速。
    ⑤打开大灯(远光)并测量交流发电机正极端子电压。
    电压是否在13. 5~15. 1V之间?
    是→转至步骤⑥
    否→更换交流发电机或修理交流发电机。
⑥读取13. 5V时的电流读数。
注意:打开鼓风机电机、后窗除
雾器、制动灯等,调节电压。

电流是否为87. 5A或更大?
是→充电系统正常。
否→更换交流发电机或修理交流发电机。

(4)排除交流发电机控制电路故障
注意:如果在交流发电机和调压
器电路故障排除的步骤⑤中蓄
电池电压低于13. 5V,则进行该故障排除。

    ①将HDS连接到DLC上。
    ②将点火开关转至ON ( II)位置。
    ③确保HDS与车辆和PCM通信。如果不能进行通信,对DLC电路进行故障排除。
    ④检查是否显示DTC。如果DTC出现,则在继续测试前对故障原因进行诊断和修理.。
    ⑤断开交流发电机4针插接器。
    ⑥启动发动机,并打开大灯至远光。

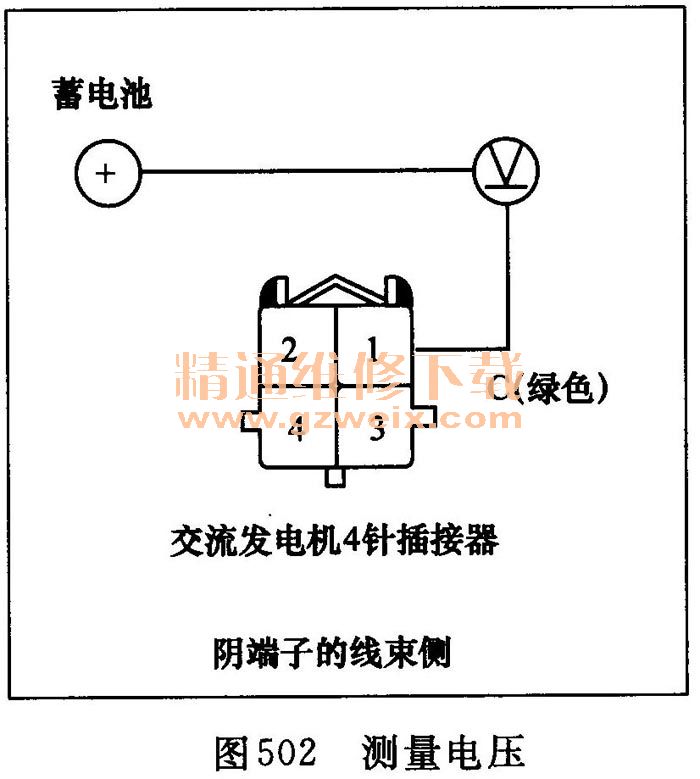

    ⑦测量交流发电机4针插接器1号端子与蓄电池正极端子之间的电压(见图502)。

是否低于1v?
是→转至步骤11。
否→转至步骤⑧。
⑧使用HDS跨接SCS线路,然后将点火开关转至LOCK (0)位置。
注意:必须执行该步骤以防止损坏PCM。
⑨断开PCM插接器C (49针)。

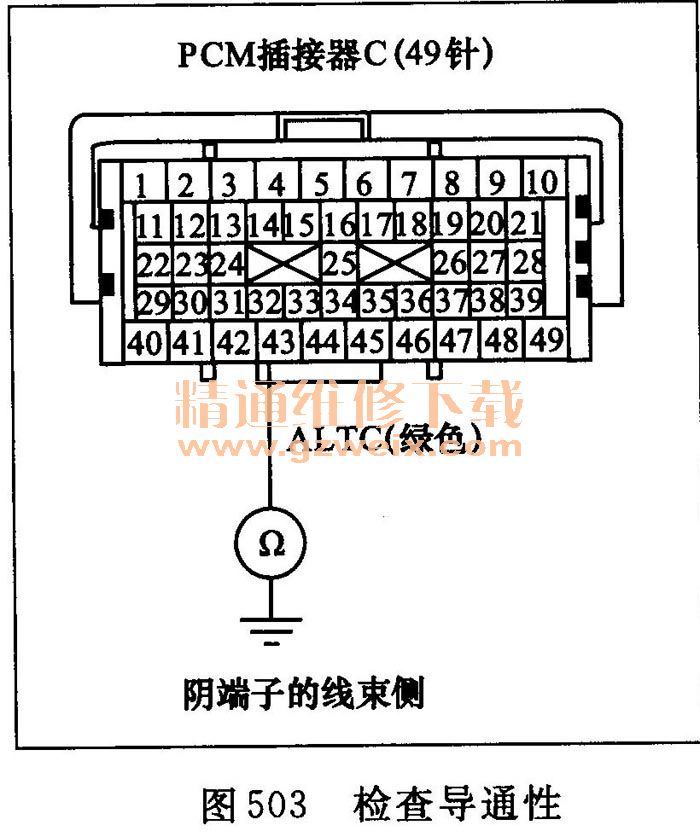

⑩检查PCM插接器端子C43和车身搭铁之间是否导通(见图503)。

    是否导通?
    是→修理交流发电机4针插接器1号端子和PCM插接器端子C43之间线束对搭铁的短路。
    否→如果PCM软件版本不是最新,则将其更新,或者换上已知良好的PCM,然后重新检查。用已知良好的PCM替换后,如果症状/指示消失,则更换原来的PCM。

    11使用HDS跨接SCS线路,然后将点火开关转至LOCK (0)位置。
注意:必须执行该步骤以防止损坏PCM。

    12断开PCM插接器C (49针)。
    13检查端子和插接器是否松动,然后检查PCM插接器端子C43和交流发电机4针插接器1号端子之间是否导通(见图504)。

    是否导通?
    是→更换交流发电机或修理交流发电机。
    否→修理交流发电机4针插接器1号端子和PCM插接器端子C43之间线束的断路。

    (5)检查传动皮带
    ①检查皮带是否断裂或损坏,如果传动皮带有裂纹或损坏,予以更换。
    ②检查并确认空调压缩机托架上的自动张紧器指示器指针1的位置没有超过自动张紧器上的指示器2的边缘,如果指针超过了指示器,则更换传动皮带(见图505)。

    (6)更换传动皮带
    ①将套筒扳手安装到传动皮带自动张紧器1上,按旋转箭头方向缓慢地转动扳手,然后拆下传动皮带(见图506)。

注意:这是一个液压型自动张紧器,所以必须缓慢地转动扳手至少持续3s。
②按照与拆卸相反的顺序安装新皮带。

    (7)检查传动皮带张紧器
    ①将点火开关转到ON(II)位置,并确保将空调开关转到OFF位置,然后将点火开关转至LOCK (0)位置。
    ②检查自动张紧器指示器1的位置(见图507)。启动发动机,然后在发动机怠速时再次检查位置。如果指示器位置移动或波动过大,进行自动张紧器放气,然后重新检查。如果指示器位置仍旧波动,则更换自动张紧器。

    ③拆下传动皮带。

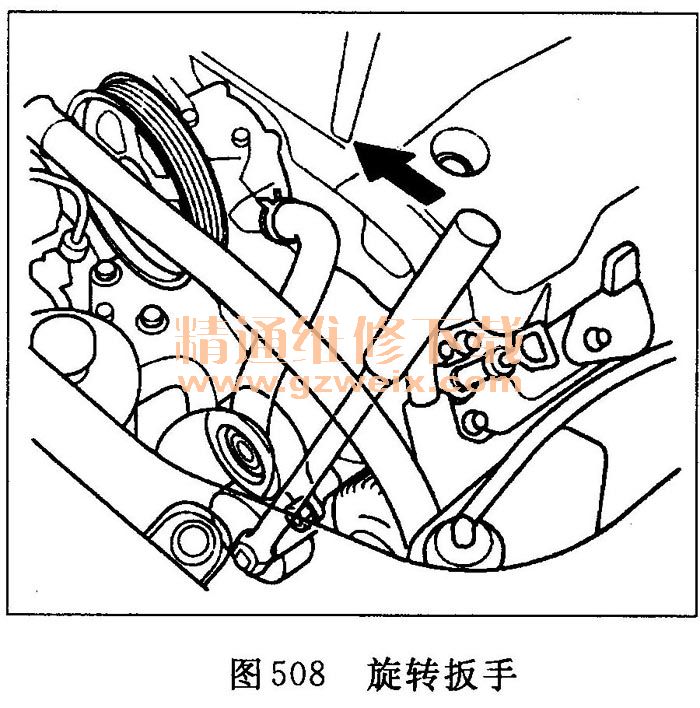

    ④将套筒扳手安装到传动皮带自动张紧按旋转箭头方向缓慢地转动扳手(见图508)。

(8)更换传动皮带自动张紧器
①拆下传动皮带。
②拆下发动机底盖。
③拆下自动张紧器(见图509)。

    ④清除所有机油并清洁螺栓1和垫圈2(见图510)。用新的发动机机油润滑图示部位。

    ⑤按照与拆卸相反的顺序安装自动张紧器。
    ⑥执行自动张紧器放气。

    (9)传动皮带自动张紧器放气
    ①拆下传动皮带。
    ②从发动机上方将套筒扳手置于传动皮带自动张紧器上。按图示旋转箭头方向缓慢地(3s以上)压下自动张紧器直至全行程,然后缓慢地((3s以上)反向转动自动张紧器直到恢复原位。重复该操作三次(见图511)。

    ③安装传动皮带。

    (10)拆装交流发电机
    拆卸
    ①执行蓄电池端子断开程序。
    ②用举升机举升车辆。
    ③拆下发动机底盖。
    ④断开空调冷凝器风扇电机插接器1,并拆下线束夹2(见图512)。

    ⑤松开空调冷凝器风扇护罩安装螺栓3。
    ⑥降下举升机上的车辆。

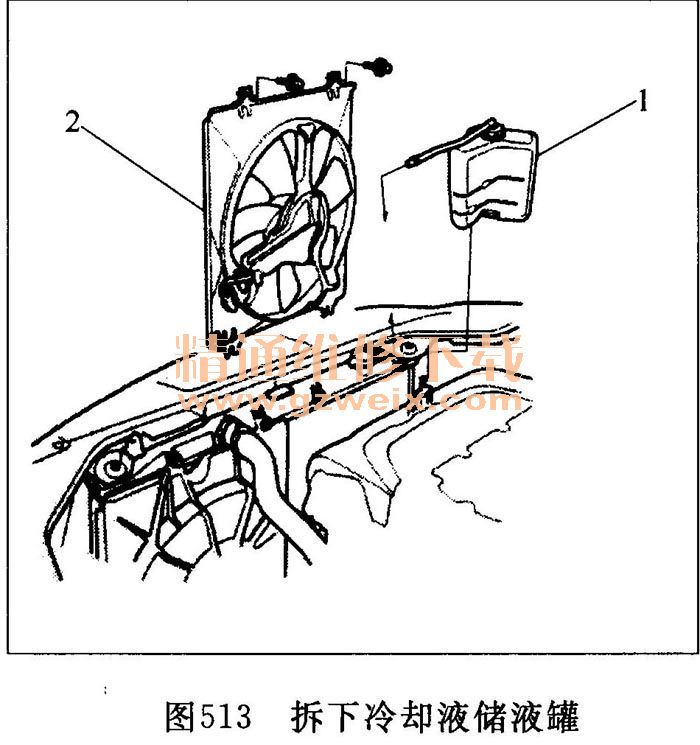

    ⑦拆下冷却液储液罐1,然后拆下空调冷凝器风扇护罩总成2(见图513)。

    ⑧拆下传动皮带。

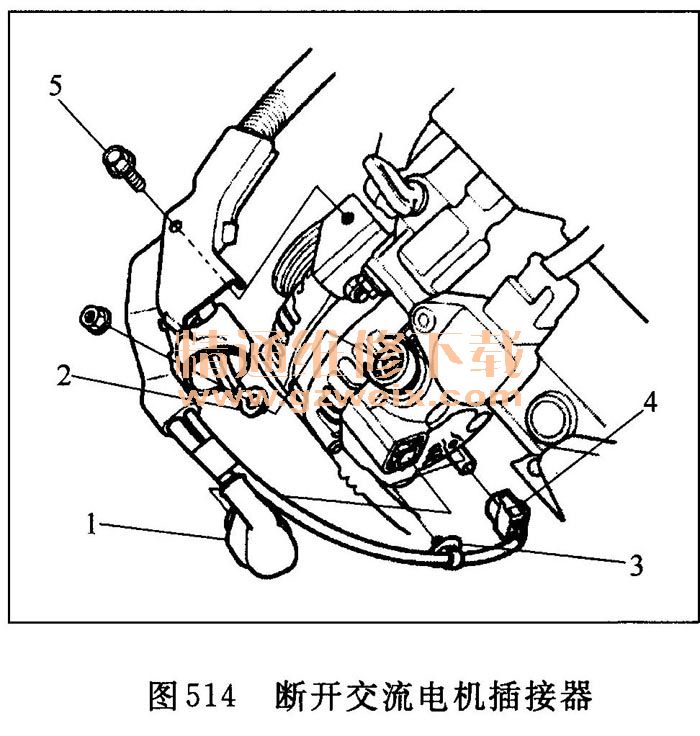

    ⑨将交流发电机插接器1和交流发电机正极电缆2从交流发电机上断开(见图514)。

    ⑩将线束夹3从交流发电机上拆下,并从空调压缩机上断开空调压缩机离合器插接器4。
    11拆下固定线束托架的螺栓5。

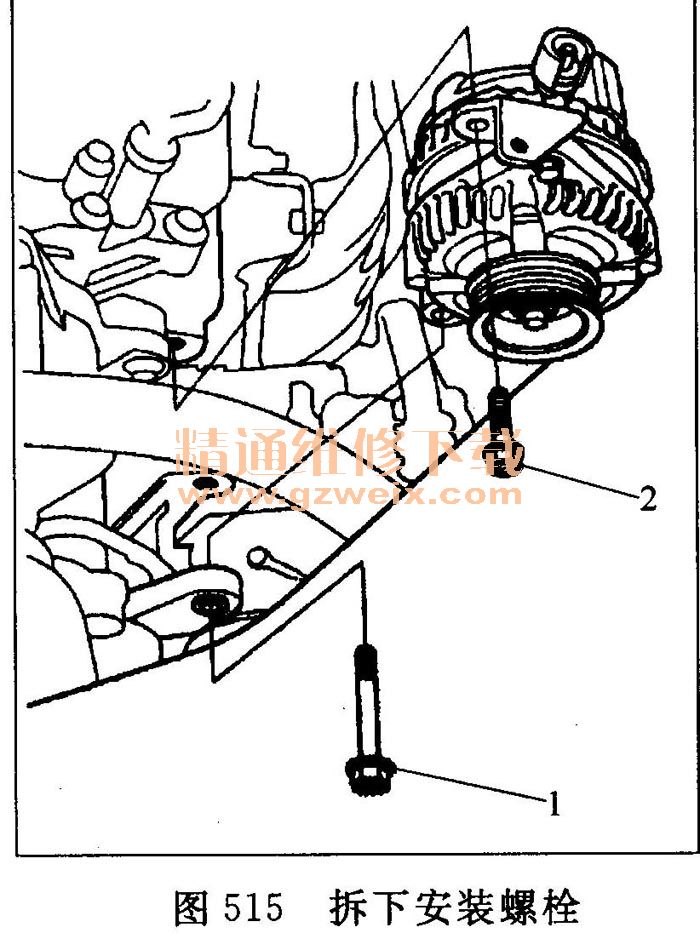

    12拆下安装螺栓1和交流发电机托架安装螺栓2,然后拆下交流发电机(见图515)。

    安装
    ①装交流发电机,然后紧固安装螺栓1和交流发电机托架安装螺栓2(见图516)。

    ②安装固定线束托架的螺栓1(见图517)。

    ③将线束夹2安装至交流发电机,然后将空调压缩机离合器插接器3连接至空调压缩机。
    ④将交流发电机插接器4和交流发电机正极电缆5连接至交流发电机。连接时,确保环形端子的卷边侧朝外,远离交流发电机。
    ⑤安装传动皮带。
    ⑥安装空调冷凝器风扇护罩总成1,然后安装冷却液储液罐2(见图518)。

    ⑦用举升机举升车辆。

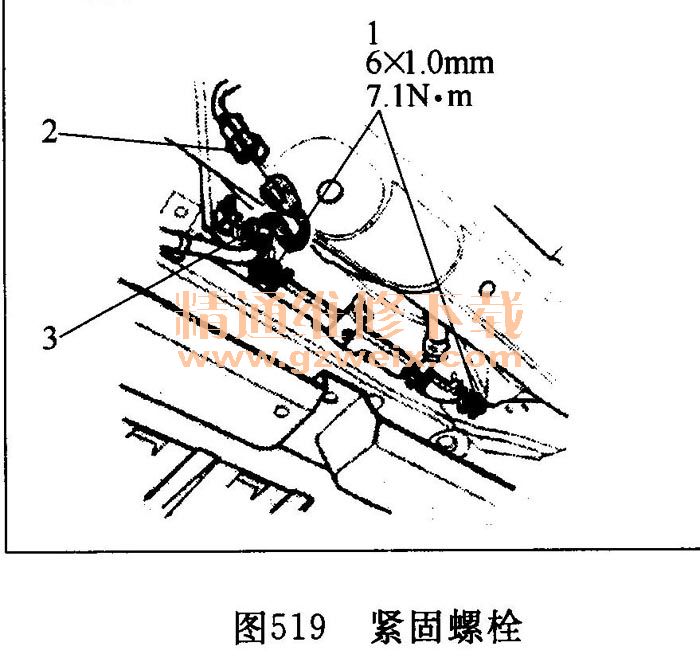

    ⑧紧固空调冷凝器风扇护罩安装螺栓1(见图519)。

    ⑨连接空调冷凝器风扇电机插接器2,并安装线束夹3。
    ⑩安装发动机底盖。
    11降下举升机上的车辆。
    12执行蓄电池端子重新连接程序。
