    3.3电子节气门控制系统
    (1)故障码(见表5)

    (2)测试节气门体
    提示:如果故障指示灯(MIL)已经点亮,检查是否存在诊断故障码(DTC)。

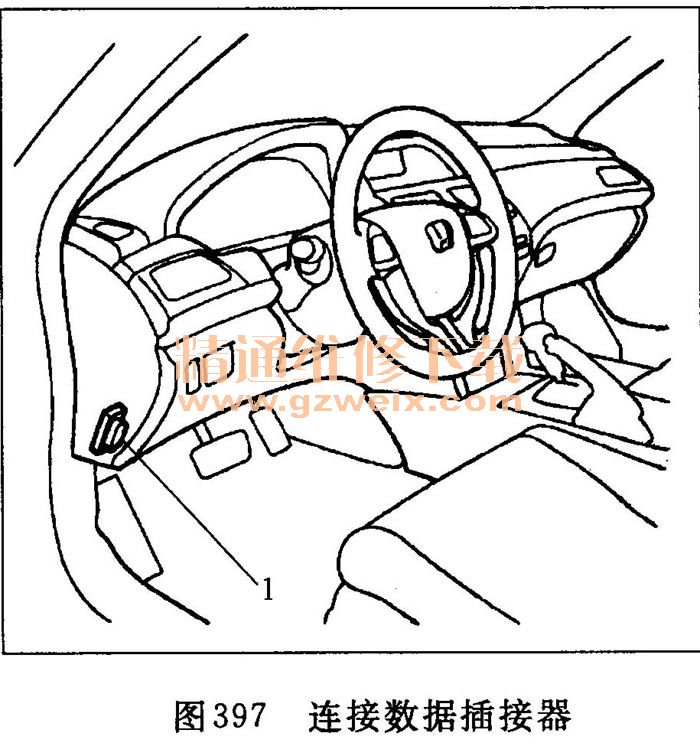

    ①将HDS连接到位于驾驶员侧仪表板下的数据插接器(DLC) 1上(见图397)。

    ②将点火开关转至ON ( II)位置。
    ③确保HDS与PCM通信。如果不能进行通信,转至DLC电路故障排除。
    ④启动发动机。无负载(在P或N位置)时,将发动机转速保持为3000r/min,直到散热器风扇运转,然后使其怠速。
    ⑤使用HDS检查DATA LIST(数据表)中的REL TP SENSOR(相对TP传感器)。读数应低于2. 46%,若非如此,清洁节气门体。

    (3)清理节气门体
提示:将点火开关转至ON (II)位置或点火开关置于ON (II )位置时,不要将手指插入已安装的节气门体。否则,如果节气门被激活,会使手指严重受伤。

    ①确保点火开关转至LOCK (0)位置。
    ②检查空气滤清器滤芯是否损坏,如果空气滤清器滤芯损坏,则将其更换。
    ③拆下节气门体。
    ④用浸过节气门清洁剂的纸巾,清除节气门和节气门体中的积炭(见图398)。

提示:拆下节气门体并予清理。
    小心夹手。
    不要清理节气门轴1的轴承部位,以免损坏铝镀层。
    不要将节气门清洁剂直接喷洒到节气门体上。
使用纯正的本田节气门清洁剂。

    ⑤安装节气门体。
    ⑥将HDS连接到位于驾驶员侧仪表板下的数据插接器(DLC)上。
    ⑦将点火开关转至ON(II)位置。
    ⑧使用HDS重新设定PCM。
    ⑨用HDS选择INSPECTION MENU(检查菜单)中的ETCS TEST (ETCS测试)。
    ⑩选择TP POSITION CHECK (TP位置检查)并清除节气门位置(TP)读入值。
    11将点火开关转至LOCK (0)位置。
    12不踩加速踏板,将点火开关转至ON(II)位置,并等待2s。
    13执行PCM怠速学习程序。

    (4)拆装节气门体
    提示:将点火开关转至ON (II)位置或点火开关置于ON (II )位置时,不要将手指插入已安装的节气门体。否则,如果节气门被激活,会使手指严重受伤。

    ①断开MAP传感器插接器1(见图399)。

    ②拆下进气管2。
    ③断开节气门体插接器3。
    ④断开并塞住冷却水旁通软管4。
    ⑤拆下节气门体5.
    ⑥使用新的衬垫6按照与拆卸相反的顺序安装零件,然后将发动机冷却液重新注入散热器中。
注意:如果更换或清理节气门体,则转至步骤⑦。如果不是,则此步骤已完成。

     ⑦将HDS连接到位于驾驶员侧仪表板下的数据插接器(DLC)上。
    ⑧将点火开关转至ON(II)位置。
    ⑨使用HDS重新设定PCM。
    ⑩用HDS选择INSPECTION MENU(检查菜单)中的ETCS TEST (ETCS测试)。
    11选择TP POSITION CHECK (TP位置检查)并清除节气门位置(TP)读入值。
    12将点火开关转至LOCK (0)位置。
    13不踩加速踏板,将点火开关转至ON(II)位置,并等待2s。
    14执行PCM怠速学习程序。

(5)检查APP传感器信号
注意:该程序检查安全关闭位置时的APP传感器。其他位置时,APP传感器储存的DTC由其他故障排除程序处理。
    进行该操作前,使用HDS检查是否有临时DTC或永久DTC。如果显示DTC,首先排除它们然后再执行该程序。
    多次踩下加速踏板,检查其工作情况。如果工作不平稳检查踏板。如果发现故障,更换加速踏板单元。

    ①将HDS连接到位于驾驶员侧仪表板下的数据插接器(DLC)上。
    ②将点火开关转到ON(II)位置。
    ③确保HDS与PCM通信。如果不能进行通信,转到DLC电路故障排除。
    ④确保没有踩下加速踏板,然后用HDS检查DATA LIST(数据表)中的APP SEN-SOR (APP传感器)。
    如果是0%,则APP传感器正常。
    如果不是000, PCM软件版本不是最新,则将其更新,或者换上已知良好的PCM,然后转至步骤⑤。
    ⑤确保没有踩下加速踏板,然后用HDS检查DATA LIST(数据表)中的APP SEN-SOR (APP传感器)。
    如果是0%,则APP传感器正常。
    如果不是0%,更换加速踏板单元,然后转至步骤①。

    (6)拆装加速踏板单元

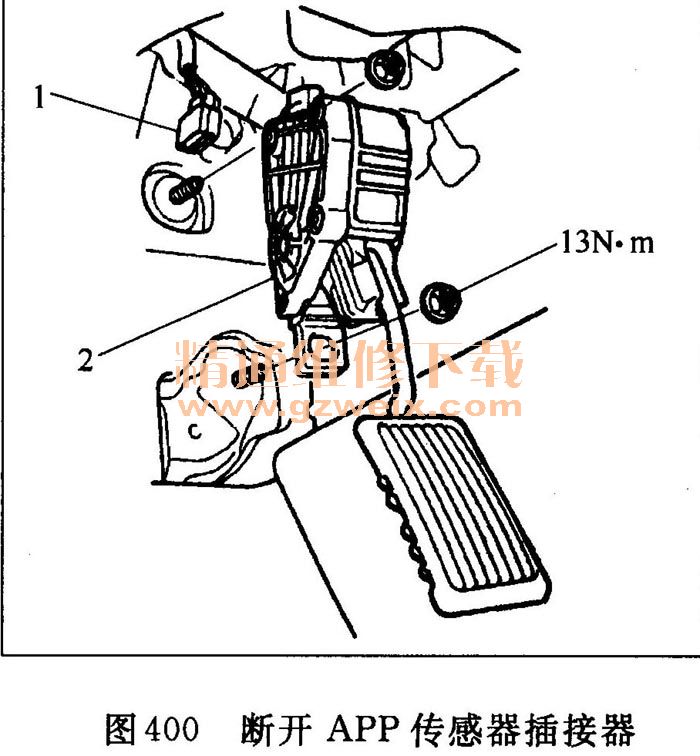

    ①断开APP传感器插接器1(见图400)。

    ②拆下加速踏板单元2。
    注意: APP传感器不能单独购买。不要拆解加速踏板单元。
    ③按照与拆卸相反的顺序安装零件。

3.4可变汽缸管理(VCM)系统
(1)故障码
可变汽缸管理(VCM)系统故障码见表6。
(2)拆装前摇臂机油压力开关
①拆下发动机盖。

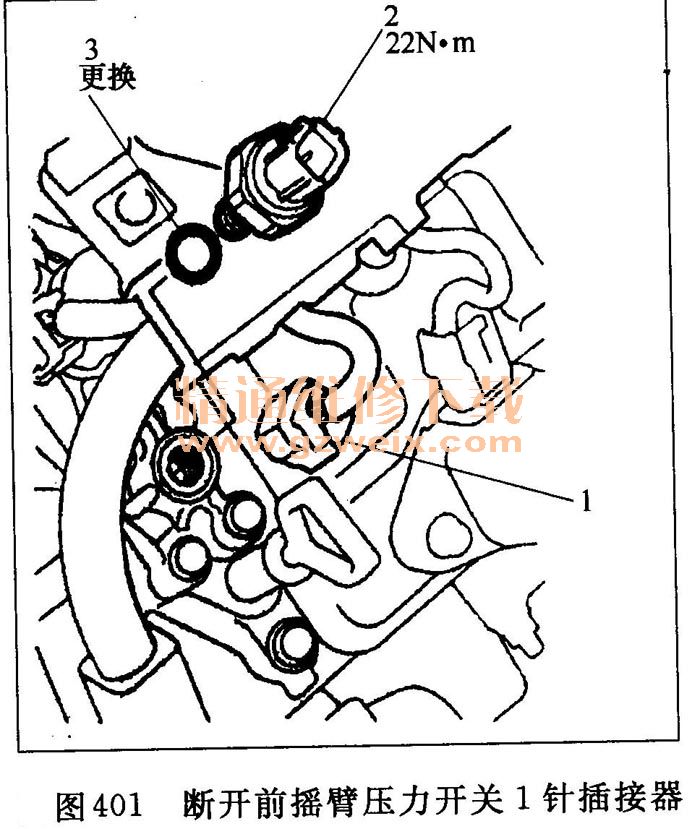

②断开前摇臂机油压力开关1针插接器1(见图401)。

③拆下前摇臂机油压力开关2。
④换上一个新的O形圈3, 按照与拆卸相反的顺序安装零件。

(3)拆装后摇臂机油压力开关
①断开后摇臂机油压力开关1针插接器1(见图402)。

②拆下后摇臂机油压力开关2。
③换上一个新的O形圈3,按照与拆卸相反的顺序安装零件。

3.5怠速控制系统
(1)故障码

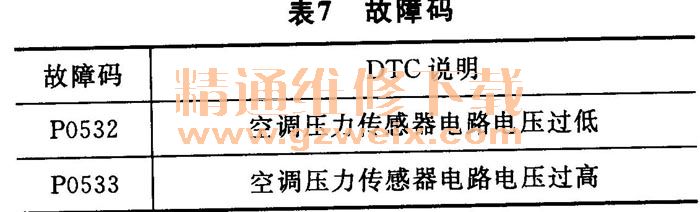

怠速控制系统故障码见表7。

(2)排除空调信号电路故障
    ①启动发动机。
    ②将鼓风机开关转至ON位置。
    ③将空调开关转至ON位置。
    ④使用HDS检查DATA LIST(数据表)中的A/CCLUTCH(空调离合器)
    是否显示ON?
    是→转至步骤⑤。
    否→执行空调系统测试。
    ⑤检查空调系统
    空调系统是否工作?
    是→空调系统电路正常。
    否→转至步骤⑥。
    ⑥将点火开关转至LOCK (0)位置。
    ⑦将点火开关转至ON ( II)位置。
    ⑧使用HDS激活INSPECTION MENU(检查菜单)中的A/CCLUTCH(空调离合器)。

    空调压缩机离合器是否发出“咔嗒”声?
    是→执行空调系统测试。
    否→转至步骤⑨。
    ⑨将点火开关转至LOCK (0)位置。
    ⑩使用HDS跨接SCS线路。
    11断开PCM插接器A (49针)。
    12将点火开关转至ON(II)位置。
    13用跨接线,多次临时将PCM插接器端子A13连接到车身搭铁上(见图403)。

    空调压缩机离合器是否发出“咔嗒”声?
    是→如果PCM软件版本不是最新,则将其更新,或者换上已知良好的PCM,然后重新检查。如果症状/指示消失且PCM已更新,则故障排除完成。如果症状/指示消失且PCM已替换,则更换原来的PCM。
    否→检查空调压缩机离合器继电器盒和PCM是否连接不良或端子松动。如果连接和端子均正常,检查空调压缩机离合器继电器,修理PCM (A13)和空调压缩机离合器继电器及其他空调零件之间线束的断路。

    (3)排除交流发动机FR信号电路故障
    ①启动发动机,并使其怠速运转。
    ②使用HDS监视DATA LIST(数据表)中的ALTERNATOR(交流发电机)。
    ③当大灯开关置于ON位置时,检查显示的百分比是否发生变化。
    百分比是否发生变化?
    是→交流发电机信号电路正常。
否→转至步骤④。
    ④将大灯开关置于OFF位置并将点火开关置于LOCK (0)位置。
    ⑤使用HDS跨接SCS线路。
    ⑥断开交流发电机4针插接器。
    ⑦断开PCM插接器C (49针)。
    ⑧检查PCM插接器端子C44和车身搭铁之间是否导通(见图404)。

    是否导通?
    是→修理PCM (C44)和交流发电机之间线束的短路。
    否→如果PCM软件版本不是最新,则将其更新,或者换上已知良好的PCM,然后重新检查。如果症状/指示消失且PCM已更新,则故障排除完成。如果症状/指示消失且PCM已替换,则更换原来的PCM。

    (4)排除制动踏板位置开关信号电路故障
    ①将点火开关转至ON(II)位置。
    ②使用HDS检查DATA LIST(数据表)中的BRAKESWITCH(制动开关)。
    是否显示OFF?
    是→转至步骤③。
    否→检查制动踏板位置开关。
    ③踩下制动踏板,使用HDS DATALIST(数据表)中的BRAKESWITCH(制动开关)。
    是否变为ON?

    是→制动踏板位置开关信号电路(BKSW线路)正常。
    否→转至步骤④。
    ④将点火开关转至LOCK (0)位置。
    ⑤使用HDS跨接SCS线路。
    ⑥断开制动踏板位置开关4针插接器。
    ⑦断开PCM插接器A (49针)。
    ⑧检查PCM插接器端子A8和车身搭铁之间是否导通(见图405)。

    是否导通?
    是→修理PCM (A8)和制动踏板位置开关之间线束的短路。更换A8号HORN/STOP(20A)保险丝。
    否→转至步骤⑨。
    ⑨用跨接线将制动踏板位置开关4针插接器1号端子连接到车身搭铁上(见图406)。

    ⑩检查PCM插接器端子A8和车身搭铁之间是否导通。
    是否导通?
    是→修理制动踏板位置开关和A8号HORN/STOP (20A)保险丝之间线束的断路。检查制动踏板位置开关。
    否→修理PCM (A8)和制动踏板位置开关之间线束的断路。
