汽车ABS系统的结构与检修(二)
来源:汽车维修  作者:佚名  2016-12-07 15:40:53

    这种液压泵叫再循环泵。它的作用是把减压过程中的轮缸流回的制动液送回高压端,这样可以防止ABS工作时制动踏板行程发生变化。因此,在ABS工作过程中液压泵必须常开。
    3.保压过程

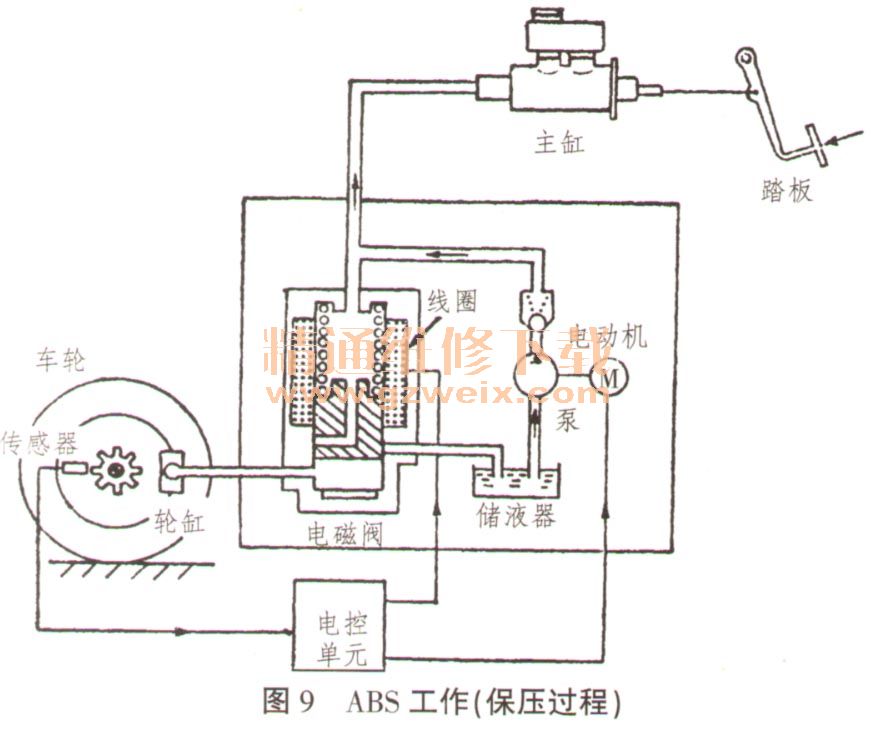

    给电磁阀输入较小的电流时,柱塞移至图9所示的位置,所有的通道都被截断,所以能保持制动压力。
    4.增压过程

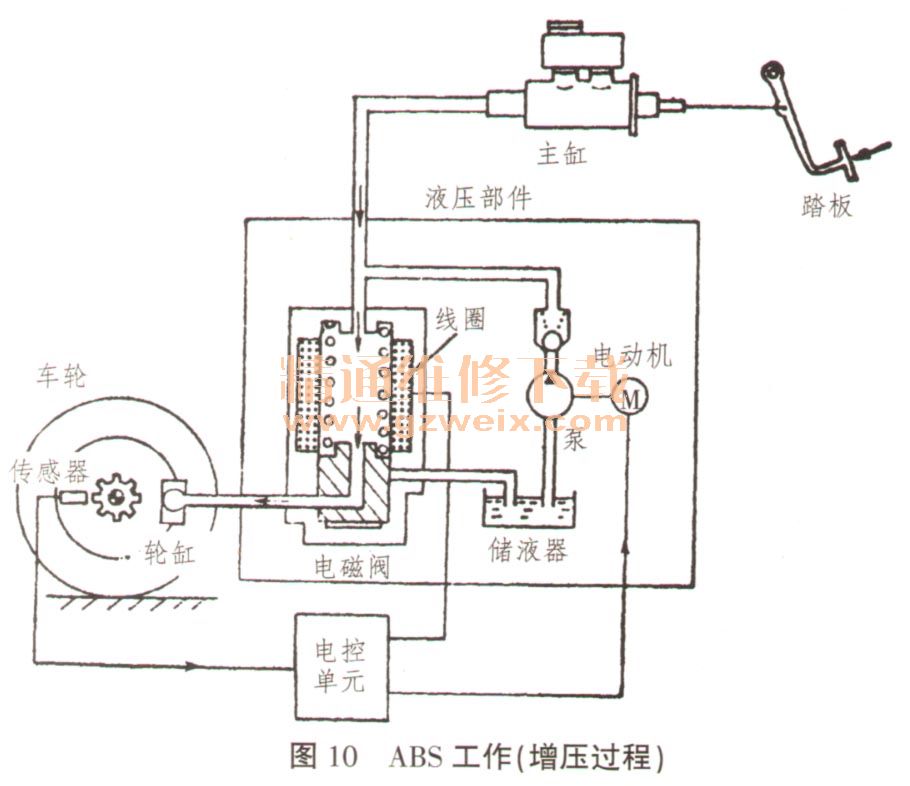

    电磁阀断电后,柱塞又回到图7所示的初始位置。主缸和轮缸再次相通,主缸端的高压制动液(包括液压泵输出的制动液)再次进入轮缸,增加了制动压力,见图10。增压和减压速度可以直接通过电磁阀的进出油口来控制。


    二、ABS系统的检修
    现代汽车ABS系统故障检测与诊断的一般程序如图11所示。ABS系统常见的检修内容包括制动管路泄漏、电路的检查、轮速传感器的检查及ABS系统排除空气等。

    (一)液压元件泄漏检修
    检查液压元件泄漏时,打开点火开关,直至液压泵停止运转,接着再等3min,使整个液压系统处于稳定状态。查看压力表,若5min内系统压力下降,表明液压系统有泄漏之处。再检查是液压元件本身泄漏,还是其外部系统泄漏,分别修复,必要时更换磨损部件或总成。

[1] [2]  下一页
