分析及检修轿车搭铁电路及搭铁不良故障
来源:本站整理  作者:佚名  2013-02-25 07:39:25



    现代轿车全身有几十处搭铁点,这些搭铁点可能由于松动或锈蚀产生搭铁不良,引起车辆各种故障。本文通过对丰田花冠及福特福克斯轿车搭铁线路及其搭铁点布置的分析,以期您能举一反三,对您检修汽车搭铁类故障有所帮助。

    汽车是个复杂的电子机械综合体,约2000m的电气导线交织布置在车身壳体之中。每一根导线都有其相应的作用,如何快速将其找到并区分出来,对快速诊断故障意义重大。从原理上讲,汽车电气由很多子系统组成,每一个子系统均由“蓄电池正极-熔断器-控制开关-电器设备一搭铁线-车体-蓄电池负极”构成的闭合回路组成,回路中的任一环节出现故障均会导致该系统工作异常。其中,由“蓄电池负极、车体、搭铁线”组成的搭铁部分,往往成为故障的多发地与故障诊断的难点。



      由于汽车是运动的交通工具,不像电脑、电视是静止不动的,通常容易出现搭铁线接触不良或搭铁线断路,轻则影响汽车某方面的功能,重则会使汽车处于瘫痪状态,不能工作。现代轿车全身多达几十处的搭铁点,可能由于出厂装配松旷或激烈振动和长久氧化腐蚀、生锈产生搭铁不良,导致汽车的电源系、起动系、点火系、仪表系、灯光……产生一些奇怪的故障。许多看起来似乎毫无关联的故障现象,其实就是由于搭铁不良引起的。例如传感器的信号输出值高于正常范围,或者一直不变;起动机、前照灯、风扇电动机等大功率负载的性能不良,都可能是电路搭铁不良的征兆。另外,汽车上的电子控制系统传递的是数字信号或高精度的模拟信号,电路搭铁不良可能使高精度的信号失真,因此这类故障具有很大的隐蔽性。迅速确认搭铁不良类故障,并及时找到搭铁位置,对快速排除相关故障意义重大。



    一、典型轿车搭铁位置及其控制回路分析



    1.丰田花冠轿车

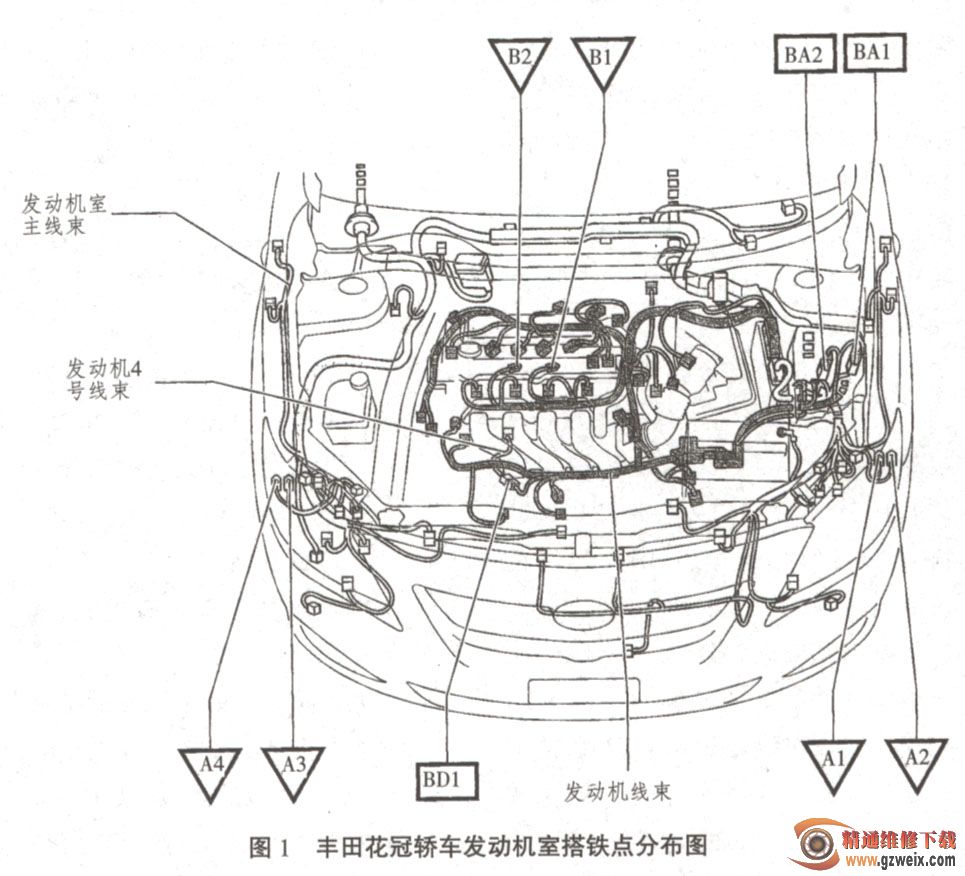

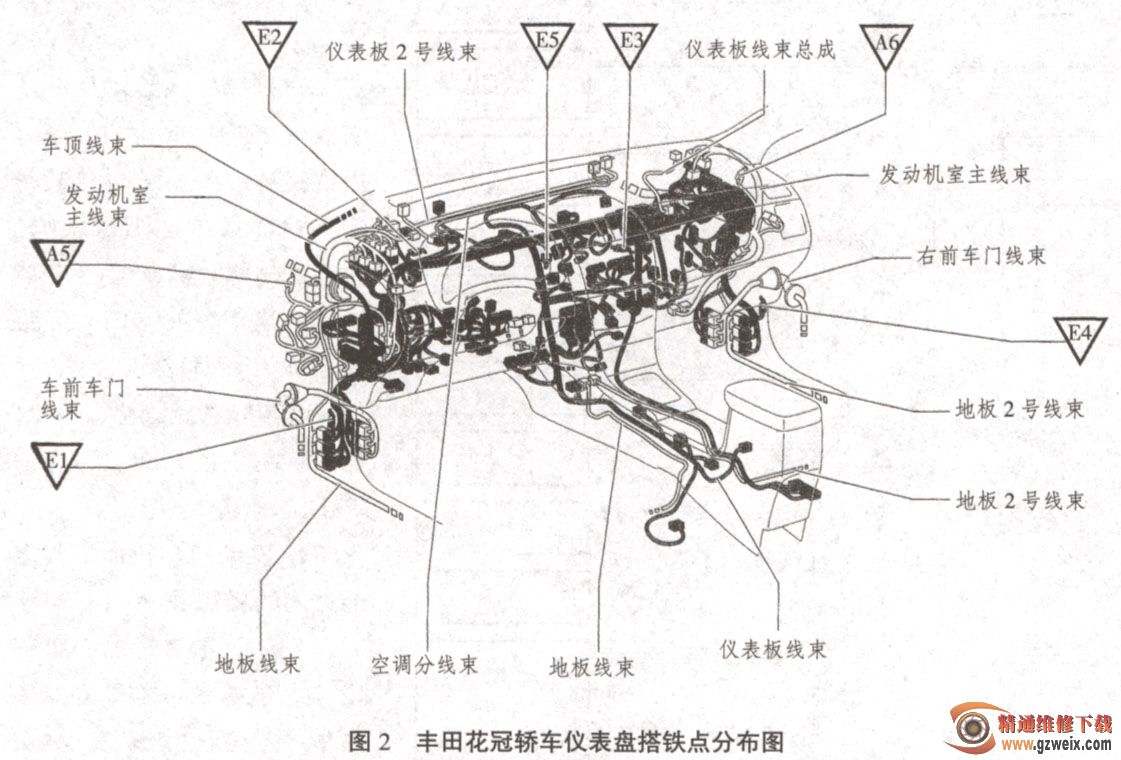

    丰田花冠轿车搭铁点分布如图1~图3所示,A1-A6搭铁点控制的电路如图4所示,各搭铁点所控制的电器如表1所示。
