（5）开锁过程
    按下开锁键SW轻触开关，电源通过R17给C17充电的同时，经过RV 1给Q6基极供电，Q6导通拉低Q7的基极电压，使Q7的发射极与集电极导通，电压通过Q7的发射极与集电极给继电器JD线圈上电，继电器闭合，从而达到开锁的目的。调节RV 1的阻值，可以改变C17的放电时间，从而达到延长开锁时间的目的。
    （6）图像传输
    图像是从室外机的摄像头经过光电转换，以及IC内部对图像信号的处理，最后输出视频信号，经过视频传输线直接传送到室内机的显示模组上，由显示模组把图像还原出来。
    3．室外机的工作原理分析

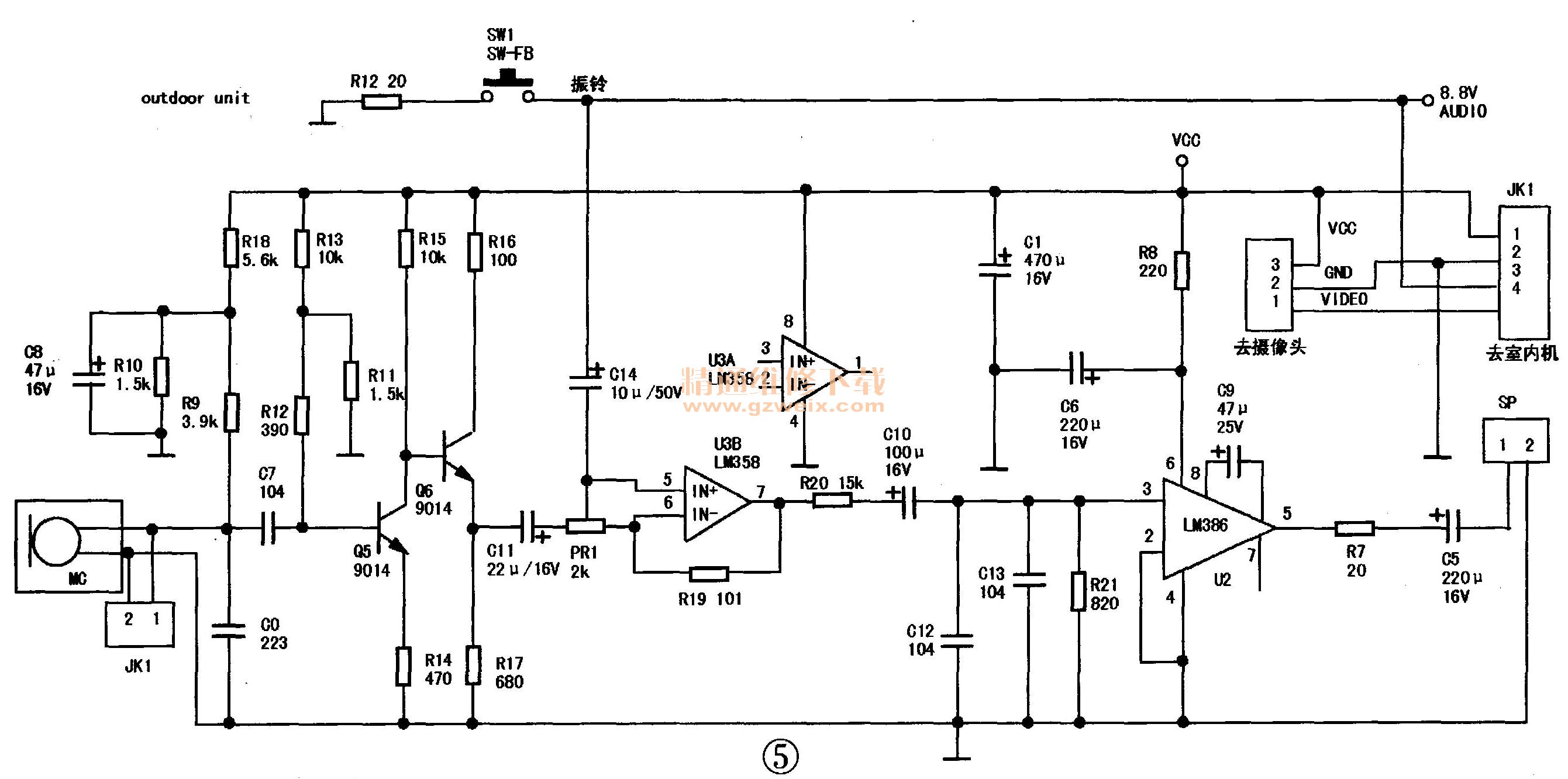

    相对于室内机，室外机显得简单得多。当按下室外机叫门键SW-PB后，经过触发线为CD4013BE的第11脚送去一个脉冲信号，从而使室内机从待机状态转变为开机状态，并为室外机提供工作电源VCC，其触发工作过程详见室内机的工作原理分析（2）、（3）。室外机原理图如图5所示，VCC经室外机R18、R9、R10分压后给咪头供电，咪头拾取到的音频信号经过C7耦合再到Q5和Q6两级放大，经C11、PR1和电容C14耦合，把音频信号通过音频线传输到室内机，同时室内机传来的音频信号经电容C14、PR1送到LM358的第⑥脚，经内部放大后，经R20、C10输送到LM386的第③脚进行放大最后从LM386的第⑤脚输出经R7、C5驱动扬声器发出声音。

    三、可视对讲门铃常见故障的维修
    1，可视对讲门铃不通电
    （1）首先检查电源适配器是否有正常的电压输出，正常为DC12V-18V，如果没有则查看系统电源的保险是否已烧毁。
    （2）检测室内机DC插座与电源DC插头是否已插好，各个接线线路中间是否有开路或短路。
    （3）检查线路中的电源正负极是否短路。
    （4）电源适配器电源故障：检查220V交流输入端和DC输出电路。
    2．可呼叫时讲，但无视频显示
    （1）从室内到室外机的视频连接线是否正确无误，有无与其他线交叉或短路。
    （2）室外机摄像头是否工作，是否有视频输出（可用万用表量电压，或用示波器测视频波形）。
    （3）查室内机显示模组是否工作正常。
    3．不可呼叫对讲，但视频能开启有图像
    （1）检查室内机到室外机的音频线（触发线是否开路）。
    （2）用万用表测SW -PB的两端，压下SW-PB后查看阻值是否无穷大（轻触开关经常按，容易磨损，造成接触不良）。
