雪佛兰科鲁兹门锁解锁、闭锁功能均失效
来源:汽车维修  作者:佚名  2017-01-06 14:14:03

    一辆行驶里程约5万km的雪佛兰科鲁兹轿车。用户反映:所有门锁解锁、闭锁功能均失效。
    故障现象确认:经检查,门锁开关S13D解锁、闭锁功能失效,钥匙遥控解锁、闭锁功能失效。
    查阅资料及分析:查阅2012款雪佛兰科鲁兹原厂维修手册,得知科鲁兹电动门锁系统包括以下部件:门锁开关、车身控制模块、驾驶员车门锁、前排乘客车门锁、左后门锁、右后门锁。
    当门锁开关在锁止或解锁位置启动时,车身控制模块将在门锁开关锁止或解锁信号电路上接收到1个搭铁信号。车身控制模块接收到门锁开关锁止或解锁信号后,将向车门锁执行器锁止或解锁控制电路提供蓄电池电压。由于锁止执行器的对侧通过其它锁止执行器控制电路连接至搭铁,所以车门、燃油加注口盖和行李箱盖将按命令进行锁止或解锁。
    信号控制电路:
    1.雪佛兰科鲁兹轿车信号控制电路

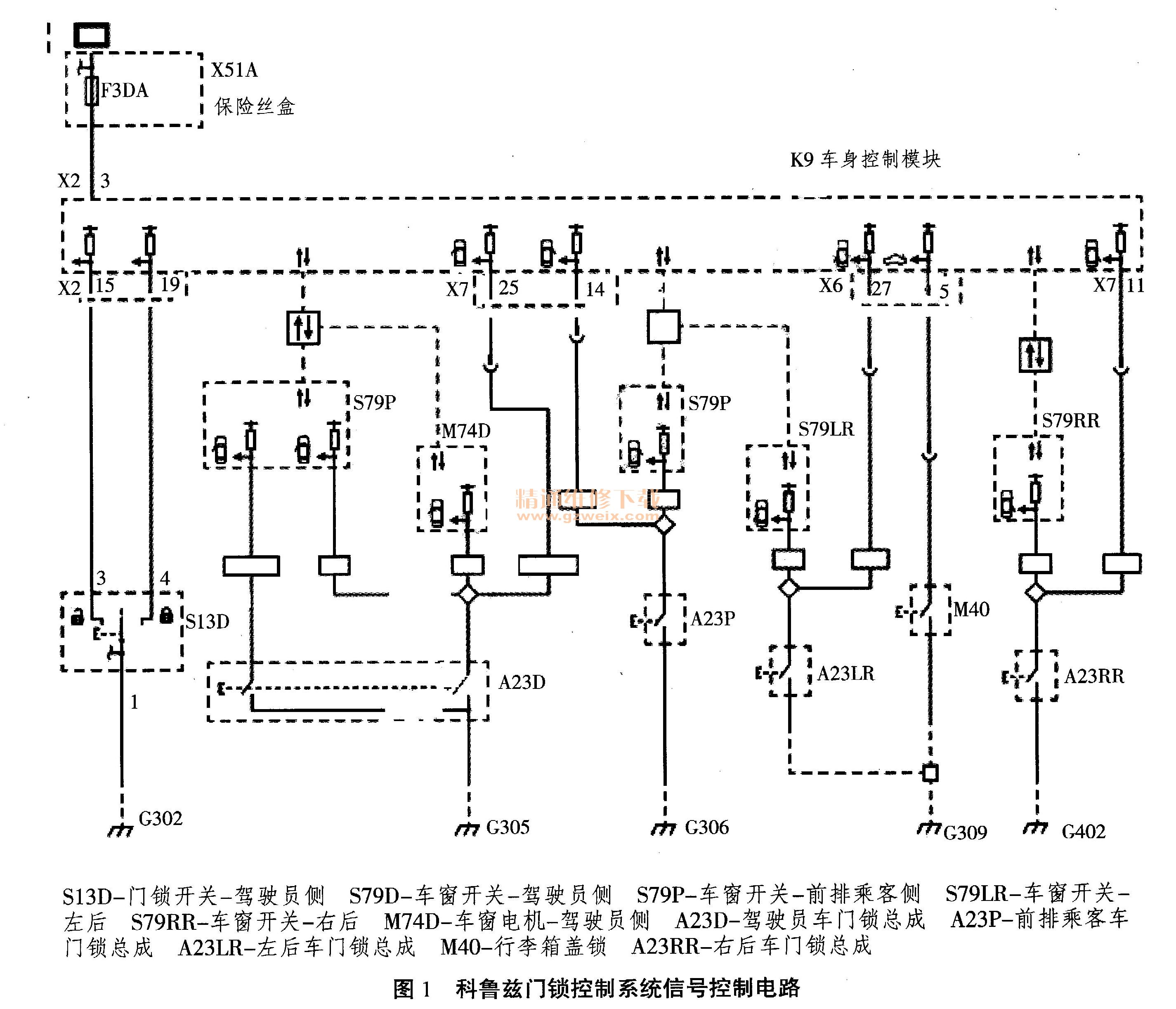

    如图1所示,对其电路工作情况进行分析如下:

   (1)当门锁开关S13D处于解锁状态时:K9/X2/15#-S 13D/3#----S13D/1#一接地,K9接收到X2/15#端子搭铁信号时,打开所有车门门锁。
   (2)当门锁开关S13D处于锁止状态时:K9/X2/19#-S 13D/4#----S13D/1#--接地,K9接收到X2/19#端子搭铁信号时,锁止所有车门门锁。
    2.雪佛兰科鲁兹轿车门锁执行电路

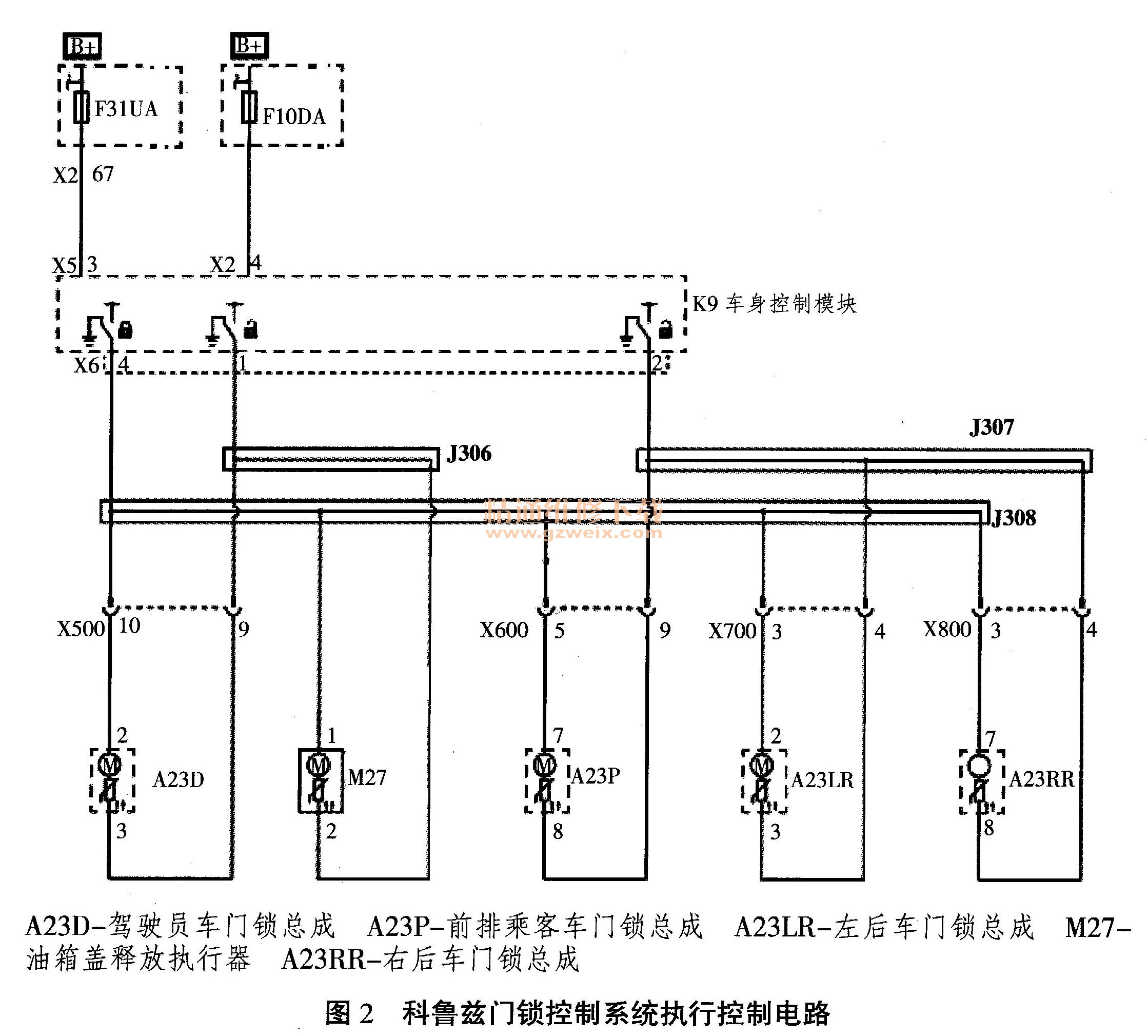

    如图2所示,对其电路工作情况分析如下:

   (1)一级解锁位置:当按下遥控钥匙解锁功能键一次,打开驾驶员侧门锁、燃油加注口盖锁。
    电路控制:一级解锁时,K9/X6/1#处开关接地。
