雪佛兰迈锐宝电子助力转向故障检修
来源:汽车维修技师  作者:佚名  2016-07-21 06:04:13

    一辆行驶里程约3.2万km的雪佛兰迈锐宝。车主反映:该车在行驶过程中,偶尔电子助力卡滞,同时车内所有电器停止工作,为了证实故障现象,车主特地带来了他拍下的视频。

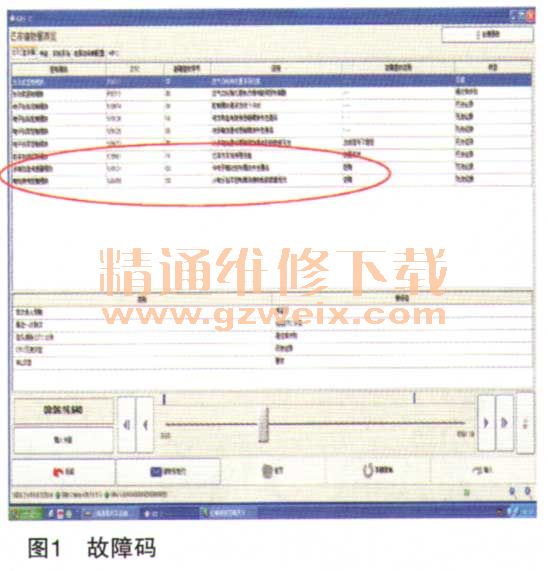

    故障诊断:技师试车时暂时未发现故障再现,用GDS诊断,可以看到“U0121多轴加速传感器模块与电子制动模块数据失去通信无效、U0415电动转向控制模块从电子刹车控制模块接收到的数据无效”,如图1所示。

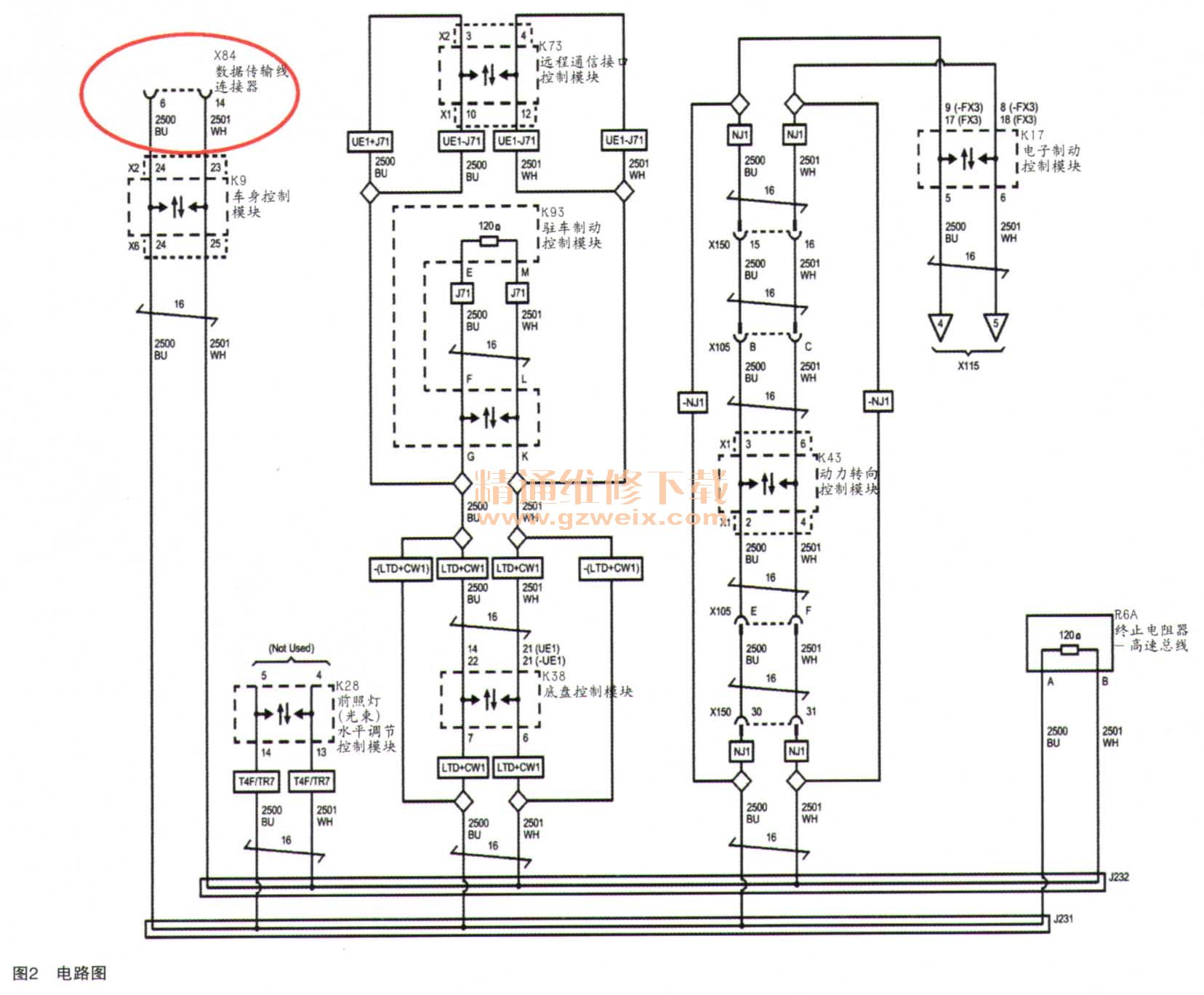

    查阅电路图(如图2所示),测量高速网络数据接口6号、14号脚,终端电阻为59.8Ω,正常。

    根据故障码,还测量了电子动力转向模块X13号脚与电子制动模块17号脚电路,正常;测量电子动力转向模块X16号脚与电子制动模块18号脚电路,正常;电子制动模块与高速网上其他模块通信正常,初步判定电子制动模块正常。
    按客户描述的故障现象路试车辆,未见故障再现。检查发电机、蓄电池良好,将故障车辆进行维修编程。继续路试几小时未见故障再现。

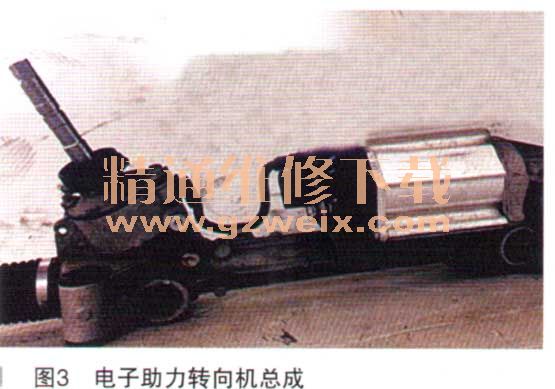

    将车辆交予客户,两天后客户反应故障依旧。电话求助TAC要求更换电子转向机总成,如图3所示。

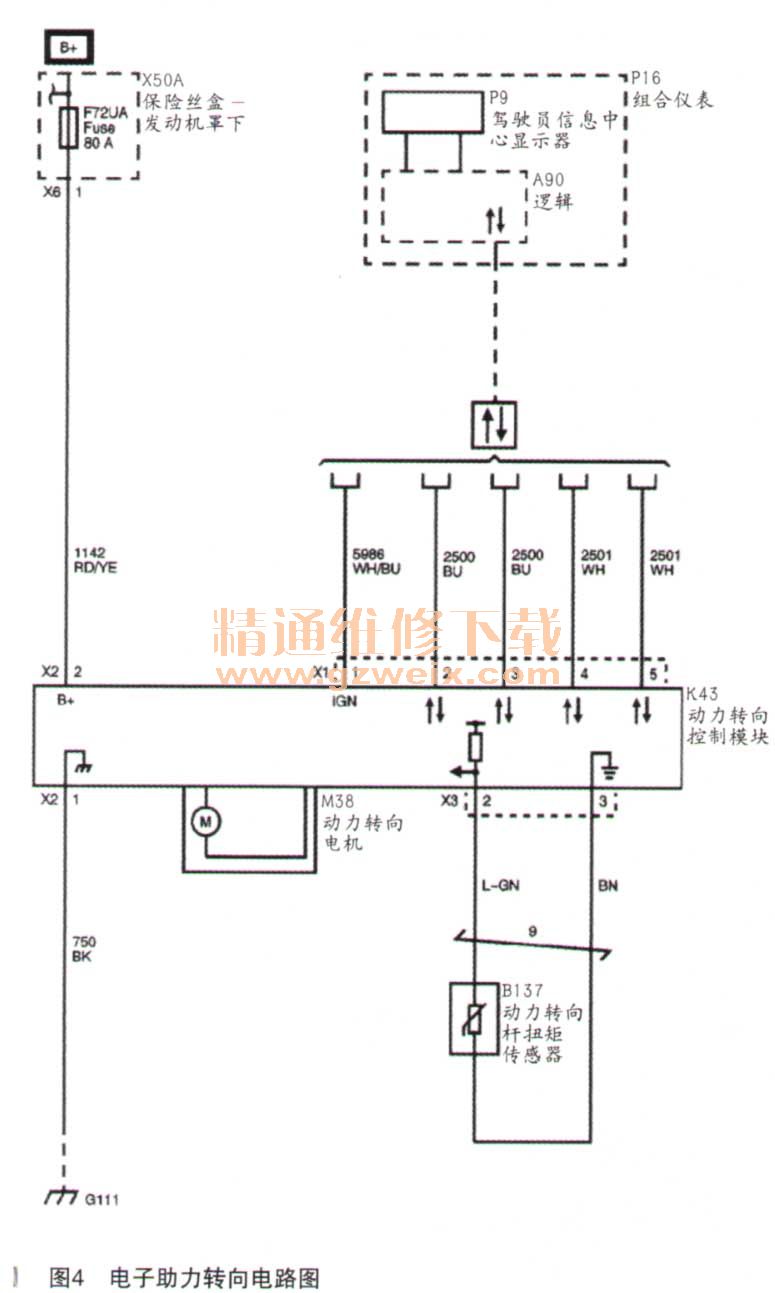

    再次将故障车辆进行GDS诊断,故障码依旧。所有底盘高速网络与电子制动模块失去通信。查看电子助力转向电路图,如图4所示。

    测量电子助力模块X2供电2号脚、搭铁1号脚,检查K43电子转向模块,供电均正常。
    检查K43搭铁和供电,均正常。

[1] [2]  下一页
