常见自动变速器故障诊断与维修(六)
来源:汽车与驾驶维修  作者:佚名  2016-12-31 10:55:32



    四、本田5速阀体
    本田平行轴式变速器阀体分为主阀体、调节器阀体、伺服器阀体。
    伺服器阀体包括伺服阀、换挡阀、蓄压器、换挡电磁阀。调节器阀体包括调节器阀、液力液力变矩器单向阀、锁定换挡阀、蓄压器。
    主阀体包括手动阀、换挡阀A/B/C/E、减压阀、锁定控制阀、冷却器单向阀、伺服控制阀与ATF油泵齿轮。主阀体的主要功能是将阀体阀杆打开及关闭,并控制进入液压控制系统的液压。
    1.主阀体

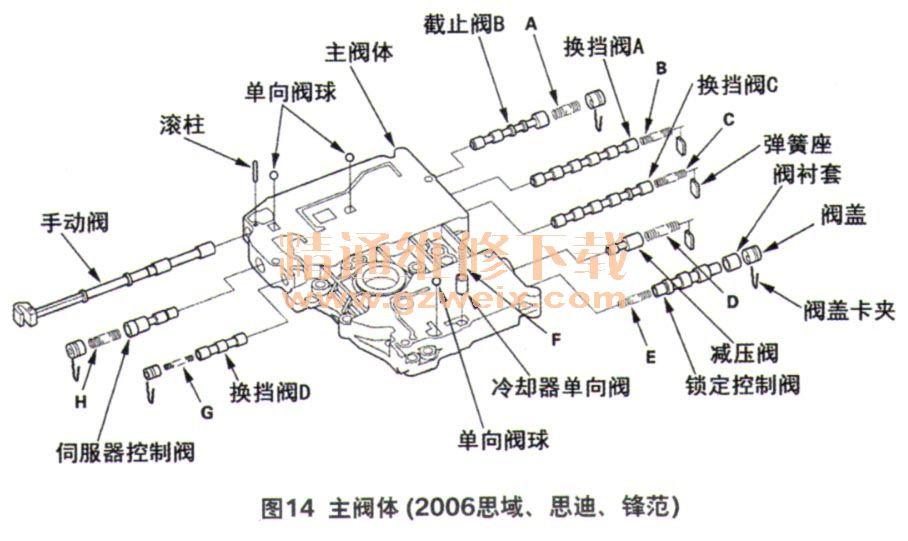

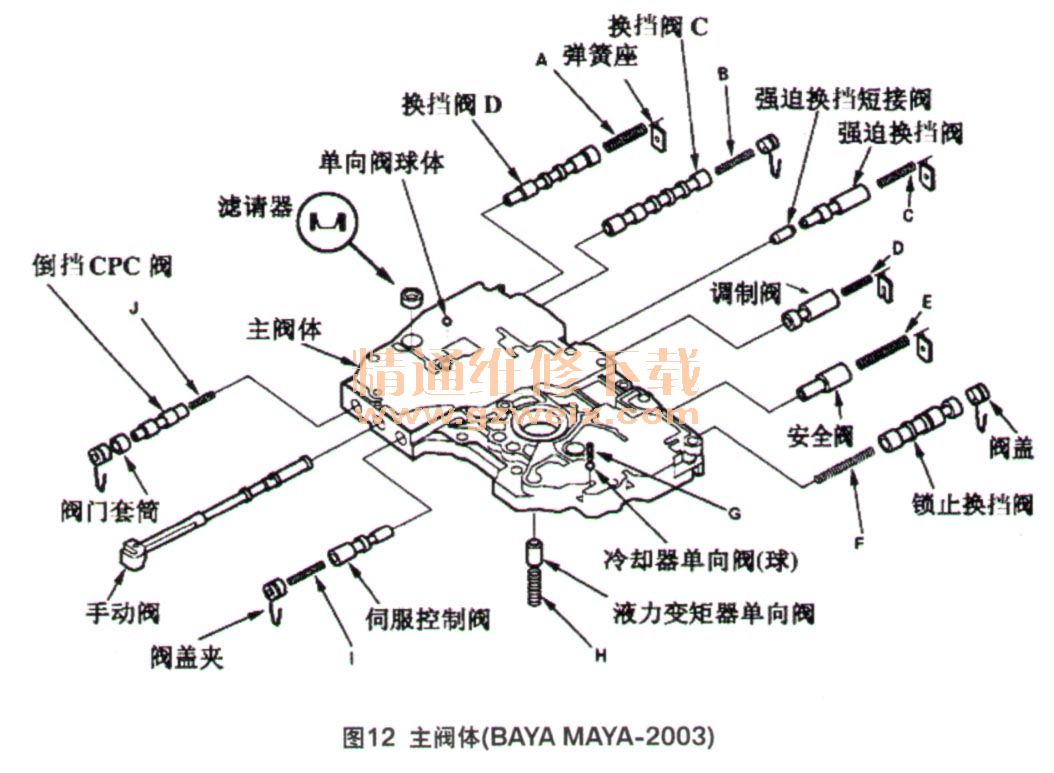

    本田5挡变速器型号虽然很多,但是主阀体相同的较多,归纳为以下4幅图片(图11~图14)。参阅时可依照手动阀位置和图中给出的弹簧的数值加以区分,也要注意CPC阀出现的位置。







    2.调节器阀体

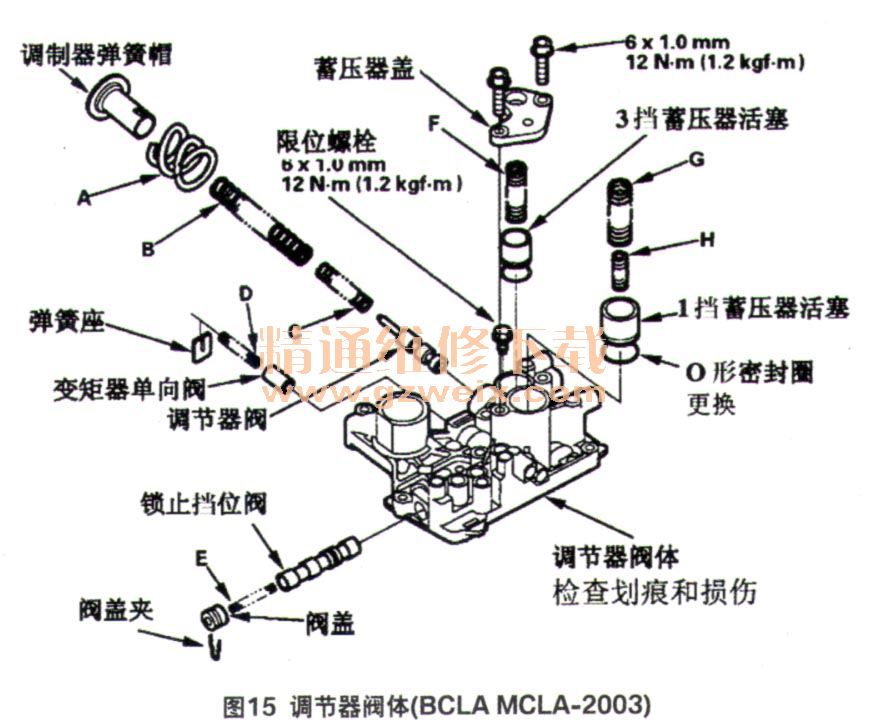

    本田调节器阀体也是“独一无二”的设计,利用液力变矩器内的导轮反作用力调节油压,该阀以调节器阀杆、弹簧帽、A/B/C 3个弹簧组成而命名。附加了锁止阀和蓄压器阀(图15)。

[1] [2] [3] [4] [5]  下一页
