检修方案：
      （一）外观检查
    1．拆卸左前车门内饰

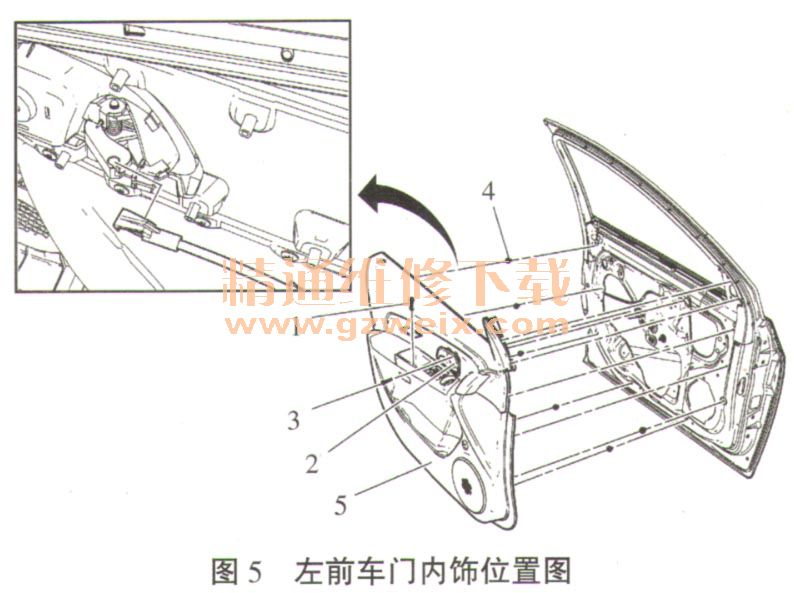

    （1）拆下前侧门拉手螺栓，紧固力矩为2N·m，具体位置见图5标号1。

      （2）向后拉动把手以拆下前侧门内把手螺栓装饰盖，拉之前可以使用合适的工具将其松开，具体位置见图5标号2。
      （3）拆下前侧门内把手螺栓，紧固力矩为2.5N·m。
    （4）使用专用工具BO-38778车门装饰卡子拆卸工具，拆下前侧门装饰卡子，共计8个。装饰卡子属于一次性部件，在安装前侧门装饰板之前，应更换新的卡子。具体位置见图5标号4。
      （5）向上拉动门锁固定件拉线以便分离，并断开电气连接器，拆下前侧门装饰件。具体位置见图5标号5。
    2．目视检查

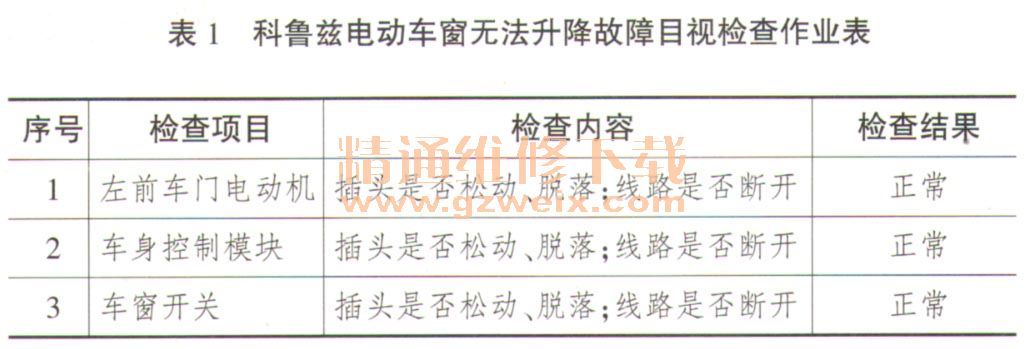

    目视检查是进行故障诊断的第一步，因为故障的出现是由于线路、插接器等部件松脱造成的，通过目视检查，对这些部件的外观进行检查可以有效对故障原因进行排除。具体检查内容及检查结果见表1。

    （二）电路系统检查
    1．使用KT600对电动车窗电机进行驱动测试，发现驾驶员侧车窗能够正常升降。说明车窗电机能够正常工作。
    2．按照电路图对驾驶员侧开关电路、车窗电机电路进行测量。

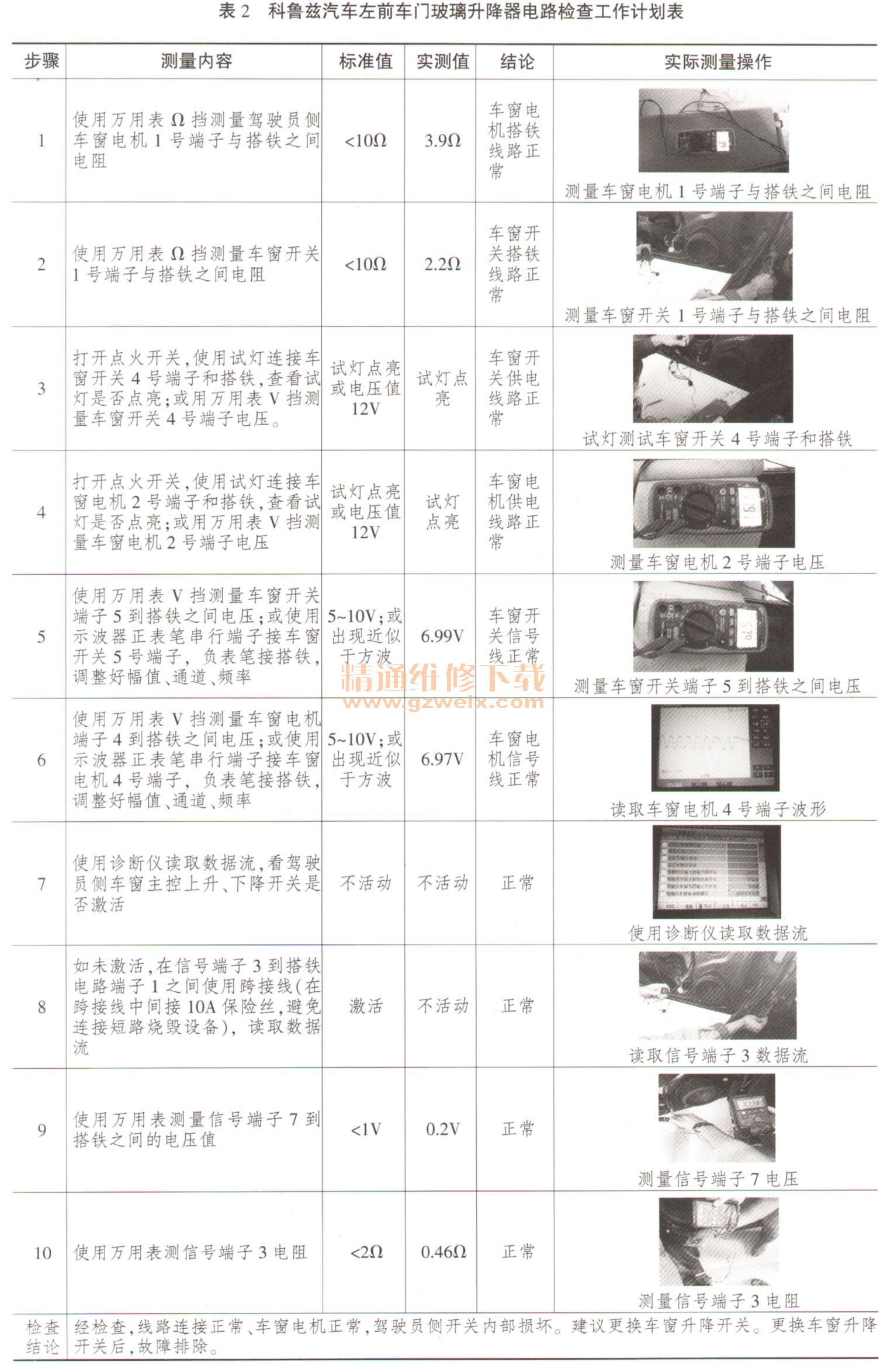

    根据对科鲁兹汽车左前车门玻璃升降器电路分析，制定玻璃升降器无法升降电路检测工作计划，具体工作计划和测量结果见表2。

    结束语：2013款科鲁兹汽车电动车窗控制系统采用的是LIN总线数据传输。LIN总线是1种低成本的串行通信网络，用于实现汽车中的分布式电子系统控制。它通过1根数据总线传输多个信息，其控制线路简单。LIN网络传输中各总成元件内部电路相对复杂，元件总成内部带有控制模块，其好坏很难用万用表和示波器进行判断，因此对LIN总线线路的检测可以使用诊断仪进行主动测试，通过排除法来判断总成元件内部的好坏。
