①将点火开关转至ON（II）位置。
②使用HDS执行INSPECTION MENU（检查菜单）中的VTEC TEST （VTEC测试）。
是否能听到摇臂机油·控制电磁阀发出“咔嗒”声？
是→转至步骤⑥。
否→转至步骤③。
③将点火开关转至LOCK （0）位置。
④断开摇臂机油控制电磁阀2针插接器。
⑤将蓄电池正极端子（＋）连接到1号端子，并用线束连接负极端子（一）图2-333）。
摇臂机油控制电磁阀是否发出嗒”声？
是→如果ECM/PCM软件版本不是最新，则将其更新，或者换上已知良好的ECM/PCM，然后重新检查。换上已知良好的ECM/PCM后，如果症状／指示消失，则更换原来的ECM/PCM。
否→转至步骤22。
⑥将点火开关转至LOCK （0）位置。

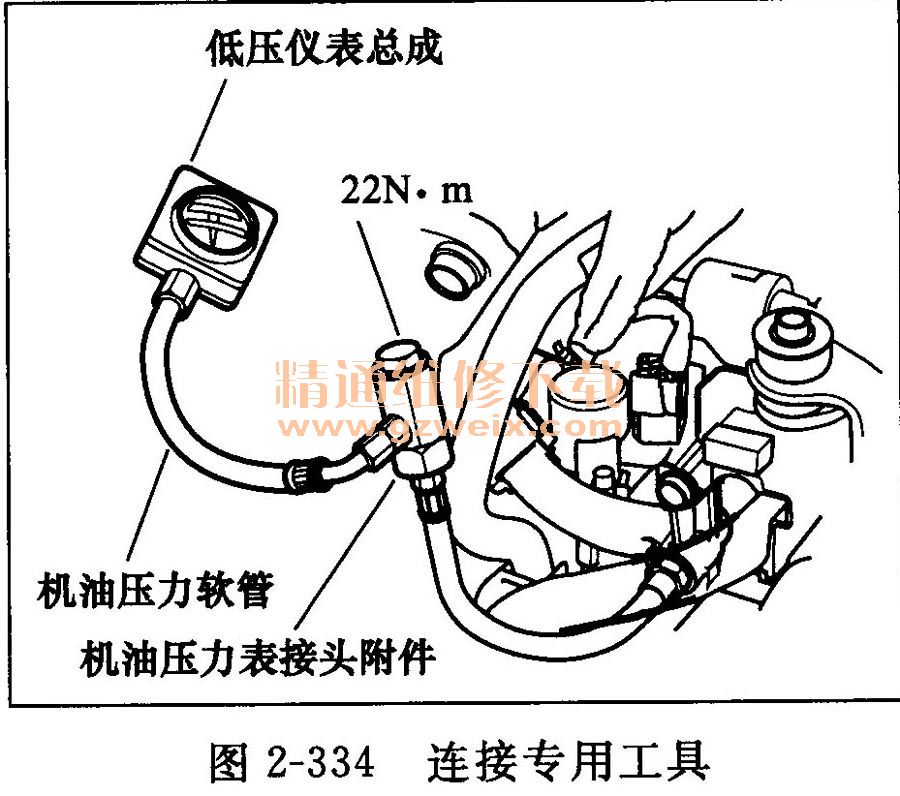

⑦如图2-334所示，将螺栓从摇臂机油控制电磁阀上拆下并连接专用工具，将已拆下的螺栓安装至机油压力表接头附件。
⑧启动发动机。无负载（A/T在P或N位置，M/T在空挡位置）时，将发动机转速保持为3000r/min，直至散热器风扇运转。
⑨发动机转速为1000～ 2000r/min时，检查机油压力。
注意：尽可能缩短测量时间（少于1 min）。
机油压力是否低于49kPa?
是→转至步骤⑩。
否→转至步骤22。
⑩将点火开关转至LOCK （0）位置。
11断开摇臂机油控制电磁阀2针插接器。
12将蓄电池正极端子（＋）连接到1号端子，并用线束连接负极端子（－）。
13启动发动机。
14发动机转速为3500r/min时，检查机油压力。
注意：尽可能缩短测量时间（少于1cm）。
机油压力是否高于392kPa?
是→VTEC系统油压正常。
否→转至步骤15。
15将点火开关转至LOCK （0）位置。
16拆下摇臂机油控制电磁阀。
17检查摇臂机油控制电磁阀滤清器是否脏污和堵塞。
摇臂机油控制电磁阀滤清器是否脏污或堵塞？
是→更换发动机机油、发动机机油滤清器和摇臂机油控制电磁阀滤清器，然后转至步骤18。
否→转至步骤22。
18将螺栓从摇臂机油控制电磁阀上拆下并连接专用工具，将已拆下的螺栓安装至机油压力表接头附件。
19将蓄电池正极端子（＋）连接到1号端子，并用线束连接负极端子（一）。
20启动发动机。
21发动机转速为3500r/min时，检查机油压力。
注意：尽可能缩短测量时间（少于1cm）。
机油压力是否高于392kPa?
是→故障排除完成。
否→转至步骤22。
22更换摇臂机油控制电磁阀。
23将螺栓从摇臂机油控制电磁阀上拆下并连接专用工具，将已拆下的螺栓安装至机油压力表接头附件。
24将蓄电池正极端子（＋）连接到1号端子，并用线束连接负极端子（－）。
25启动发动机。
26发动机转速为3500r/min时，检查机油压力。
注意：尽可能缩短测量时间（少于1cm）。
机油压力是否高于392kPa?
是→故障排除完成。
否→清理汽缸体的油道或者更换汽缸体。
（2）拆装摇臂机油控制电磁阀

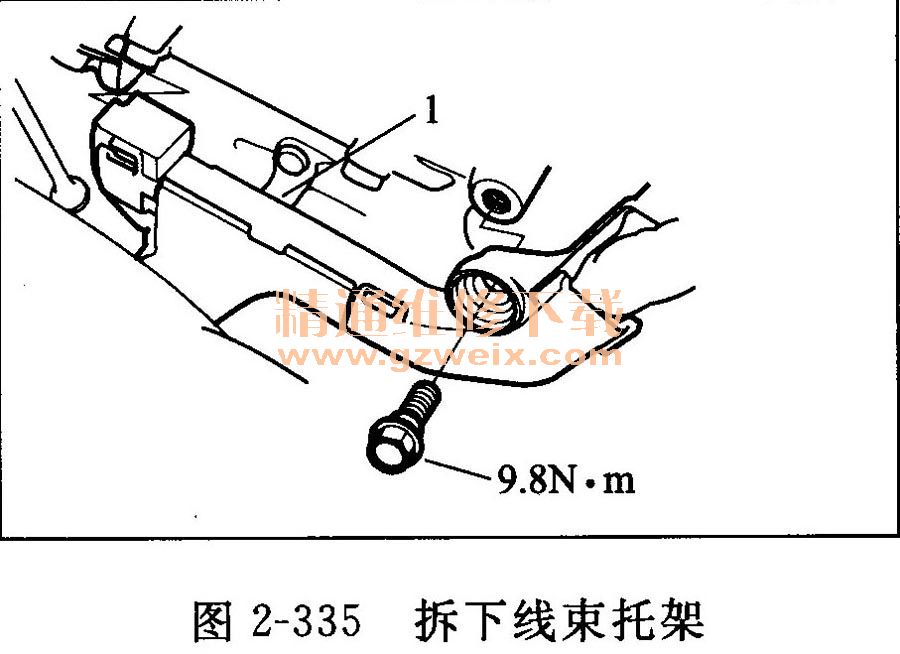

①拆下线束托架1（见图2-335） 。
②断开摇臂机油控制电磁阀插接器1（见图2-336）。
③拆下摇臂机油控制电磁阀2和摇臂机油控制电磁阀滤清器3。
④使用一个新的摇臂机油控制电磁阀滤清器，按照与拆卸相反的顺序安装零件。
