（8）更换冷却液
    ①启动发动机。将加热器温度控制旋钮设置到最热位置，然后将点火开关转至LOCK（0）位置。确保发动机和散热器摸上去是冷的。
    ②拆下散热器盖。
    ③松开放液螺塞1，并排空冷却液（见图2-238）。

    ④拆下位于发动机汽缸体后面的放液螺栓1（见图2-239）。

    ⑤排尽冷却液后，重新安装带新垫圈的螺栓并将其拧紧。
    ⑥牢固地紧固散热器放液螺塞。
    ⑦拆下、排空并重新安装冷却液储液罐。
    ⑧用纯正的本田长效2号防冻剂／冷却液（P/N 01,999-9001）将冷却液储液罐加注至MAX标记1（见图2-240）。

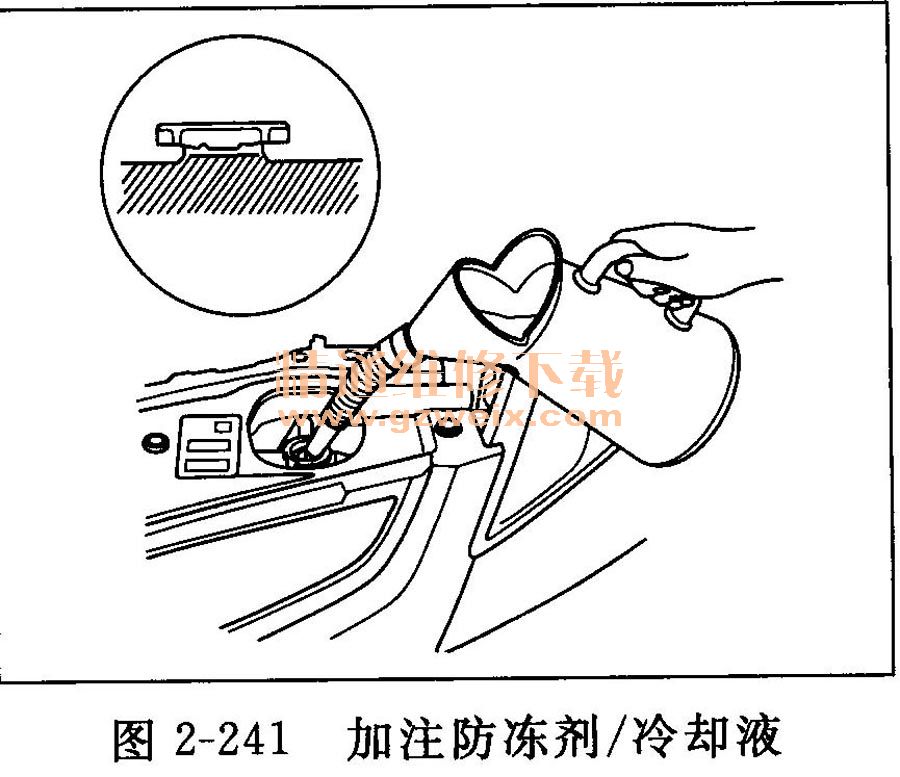

⑨向散热器加注纯正的本田长效2号防冻剂／冷却液至注入口颈部底端（见图2-241）。

注意：
    务必使用纯正的本田长效2号防冻剂／冷却液（P/NOL999-9001）。使用非本田的冷却液会导致腐蚀，引起冷却系统故障或失效。
纯正的本田长效2号防冻剂／冷却液是由50％的防冻剂和50％的水混合而成的。不要添加水。

    发动机冷却液容量（包括0. 44L的冷却液储液罐容量）：
    L1321发动机
    M/T车型（带加热器）
    冷却液更换时：4. 53L
    发动机大修后：5. 02L
    M/T车型（不带加热器）
    冷却液更换时：4. 10L
    发动机大修后：4. 59L
    A/T车型（带加热器）
    冷却液更换时：4. 45L
    发动机大修后：4. 94L
    A/T车型（不带加热器）
    冷却液更换时：4. 02L
    发动机大修后：4. 51L
    ⑩松松地安装散热器盖。
    11启动发动机，并使其运转直至暖机（散热器风扇至少转动两圈）。
    12关闭发动机。检查散热器液位，如有需要，加注纯正的本田长效2号防冻剂／冷却液。
    13将散热器盖拧紧，然后再次启动发动机，并检查是否泄漏。
    14清理干净所有溢出的发动机冷却液。
    （9）更换节温器
    ①排空发动机冷却液。
    ②拆下节温器盖1，然后拆下节温器2（见图2-242）。

    ③将新的橡胶密封件3安装到节温器上，然后将销4朝上安装节温器，并安装节温器盖。
    ④用发动机冷却液重新加注散热器，然后对冷却系统进行放气。
    ⑤清理干净所有溢出的发动机冷却液。
    （10）拆装节温器壳体
    拆卸
    ①排空发动机冷却液。

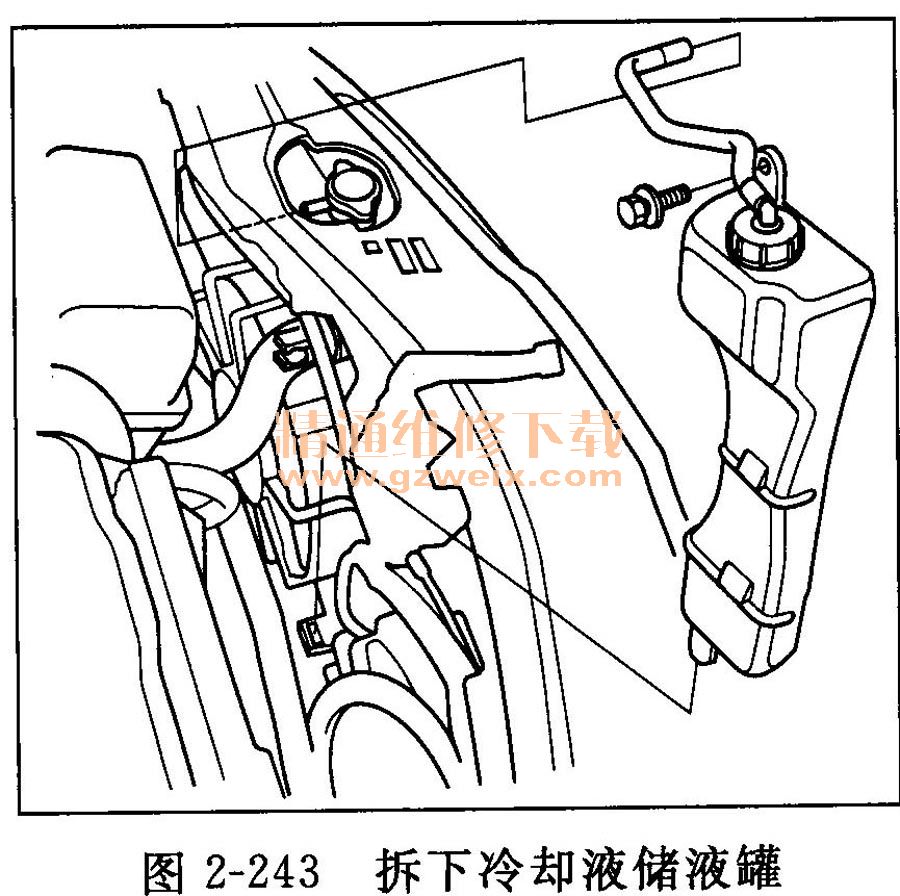

    ②拆下冷却液储液罐（见图2-243）。

    ③拆下线束托架安装螺栓，然后将线束托架1从托架上拆下（见图2-244）。

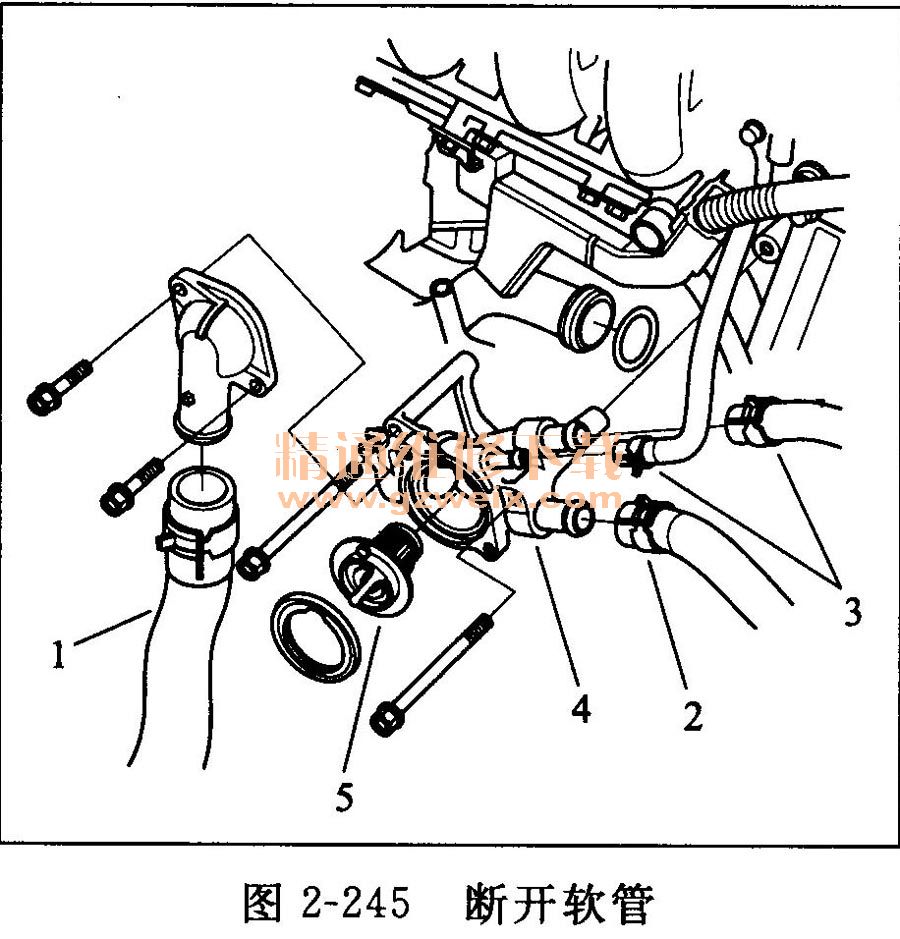

    ④断开散热器下软管1、加热器软管2和冷却水旁通软管3（见图2-245）。

    ⑤拆下节温器壳体总成4，然后拆下节温器5。
    安装

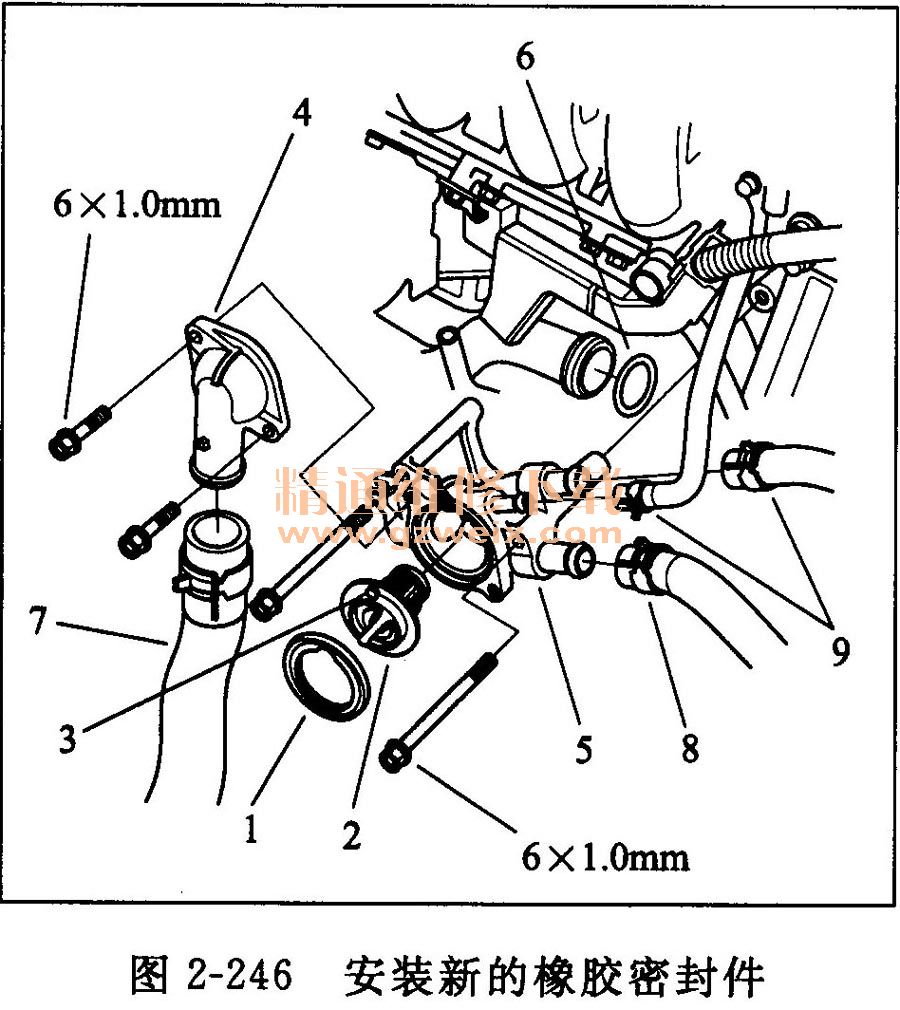

    ①新的橡胶密封件1安装到节温器上，然后将销3朝上安装节温器2，并安装节温器盖4（见图2-246）。

    ②用新的O形圈6安装节温器壳体总成5。
    ③安装散热器下软管7、加热器软管8和冷却水旁通软管9。
    ④安装线束托架1（见图2-247）。

    ⑤安装冷却液储液罐（见图2-248）。

    ⑥用发动机冷却液重新加注散热器，然后对冷却系统进行放气。
    ⑦清理干净所有溢出的发动机冷却液。
    （11）拆装出水口
    拆卸
    ①排空发动机冷却液。
    ②拆下空气滤清器壳体总成。
    ③拆下加热器软管卡夹托架安装螺栓1和线束托架安装螺栓2（见图2-249）。

    ④断开冷却水旁通软管3，然后从托架上拆下线束托架4。
    ⑤断开散热器上软管1和水旁通软管2（见图2-250）。

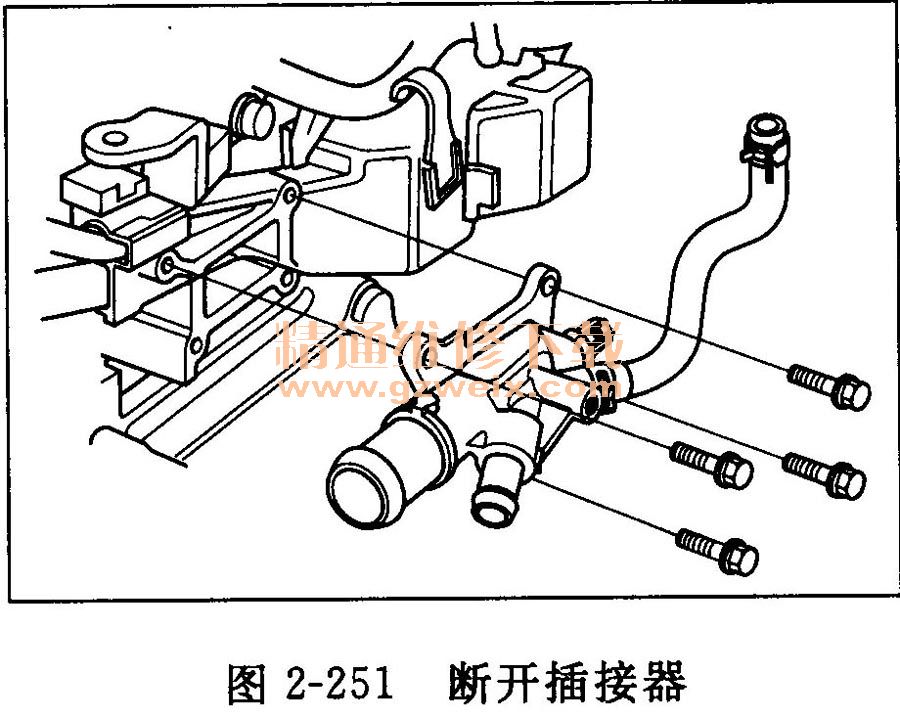

    ⑥断开发动机冷却液温度（ECT）传感器1插接器，然后拆下出水口（见图2-251）。

    ⑦拆下ECT传感器11和冷却水旁通软管2（见图2-252）。
