注意：
   安装链条箱时，切勿将底面滑到油底壳安装表面上。
    在加注发动机机油前，至少等待30min。
    安装链条箱后，至少3h内不要运行发动机。
    16紧固铰链箱安装螺栓（见图2-33）。清除油底壳和链条箱接合部位多余的密封胶。

    17安装发动机侧支座／托架总成1，然后紧固新的发动机侧支座／托架总成安装螺栓（见图2-34）。

    18松松地紧固新的发动机侧支座／托架总成安装螺母2。
    19安装搭铁电缆3。
    20拆下空气滤清器壳体总成。
    21松开变速箱安装托架安装螺栓和螺母1（见图2-35）。

    22用举升机将车辆举升至最高位置。

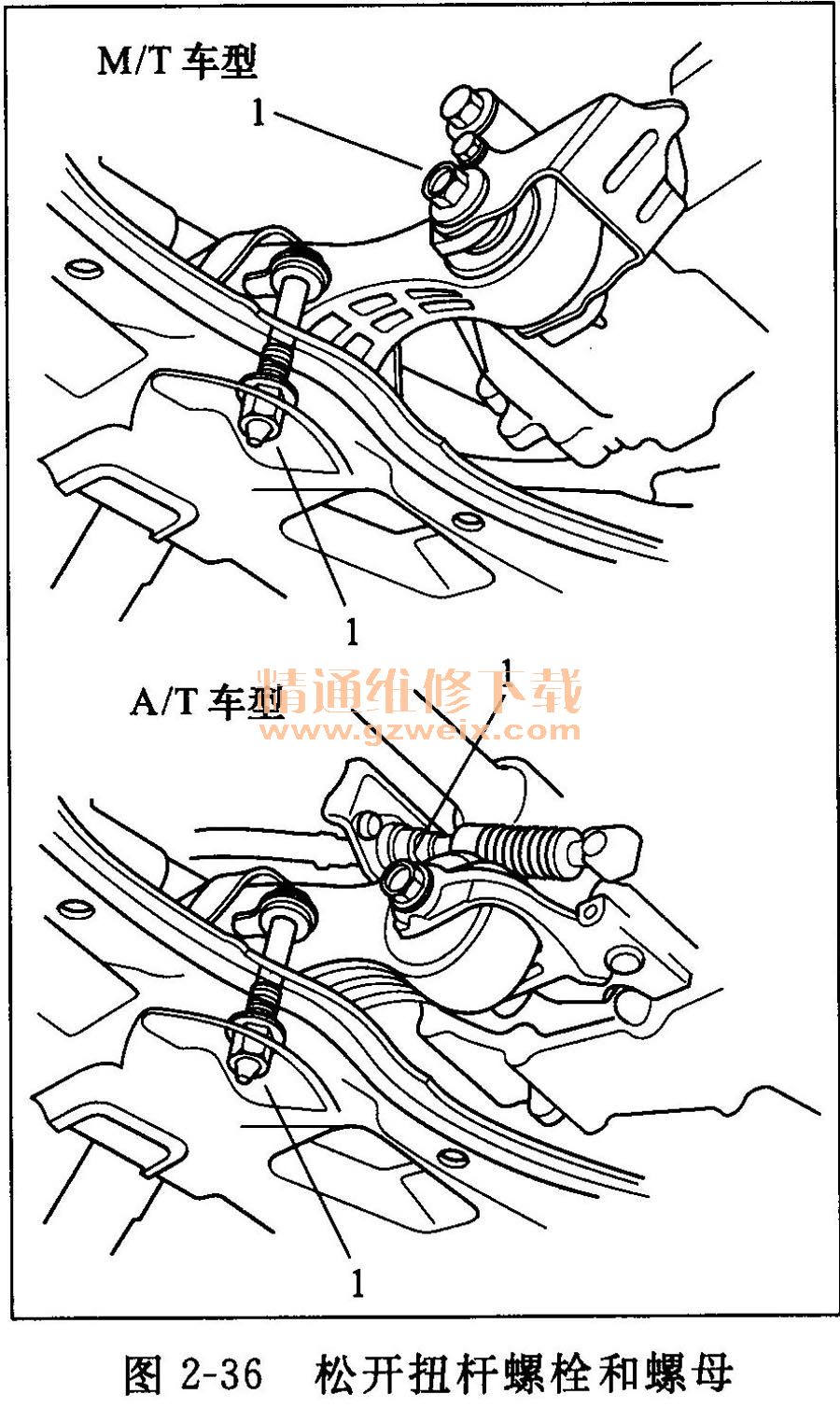

    23松开扭杆安装螺栓和螺母1（见图2-36）。

    24降下举升机上的车辆。
    25按图2-37所示数字顺序紧固发动机侧支座／托架总成安装螺母。

    26按图2-38所示数字顺序紧固变速箱支座安装螺栓和螺母。

    27用举升机将车辆举升至最高位置。
    28按图2-39所示数字顺序紧固扭杆安装螺栓和螺母。

29降下举升机上的车辆。
30安装空气滤清器壳体总成。

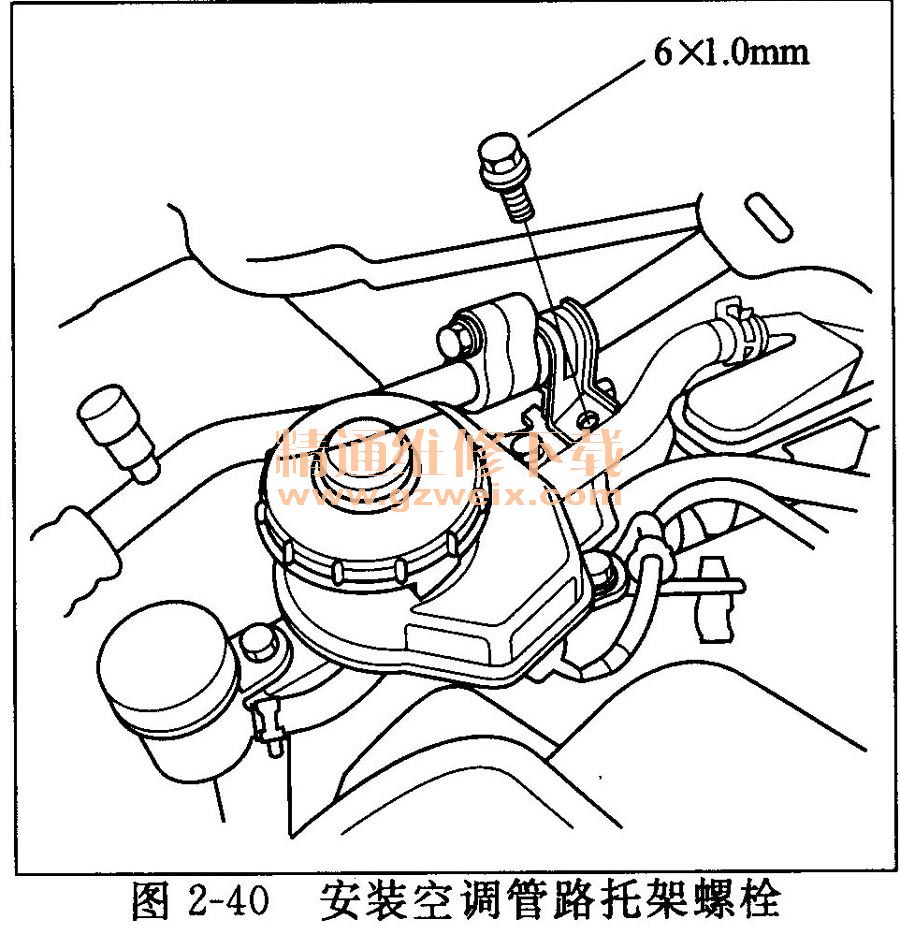

31安装空调管路托架安装螺栓（见图2-40）

32安装缸盖罩。
33安装传动皮带自动张紧器。
34安装曲轴皮带轮。
35安装水泵皮带轮（见图2-41）。

36安装传动皮带。
37紧固水泵皮带轮安装螺栓。
38安装右侧挡泥板。
39安装右前轮。
40执行曲轴位置（CKP）模式清除／曲轴位置模式学习程序。
    （7）安装链条箱油封
    ①使用拆装器手柄1和轴承拆装器附件2，将一个新油封笔直地推入链条箱至规定的安装高度（见图2-42）。

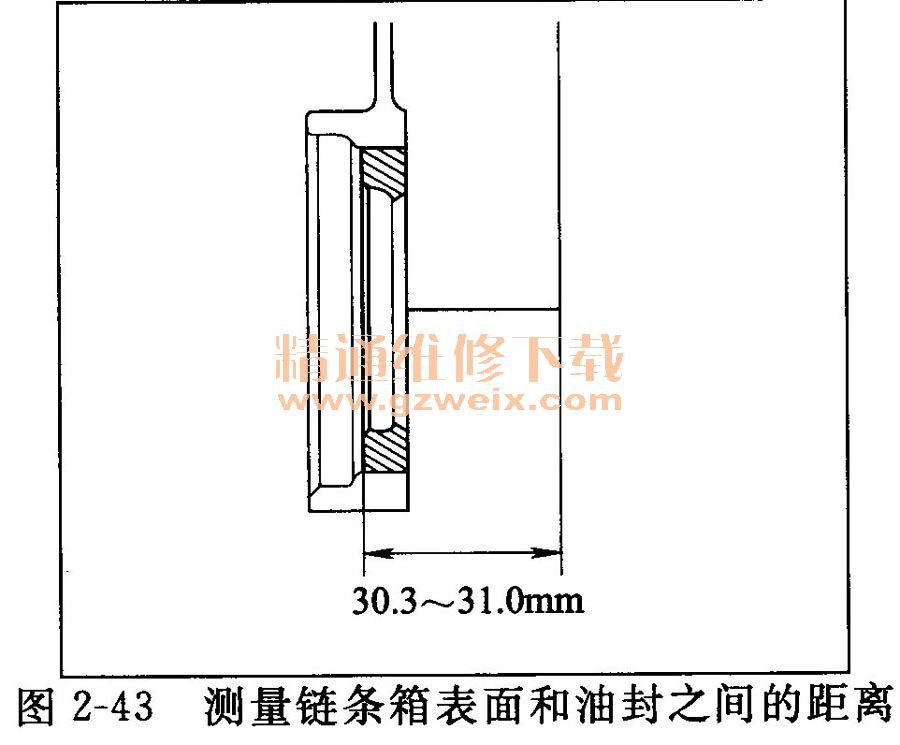

    ②测量链条箱表面和油封之间的距离（见图2-43）。

油封安装高度：30.3～31. 0mm
拆卸
①拆下进气歧管室。
②断开四个点火线圈插接器。

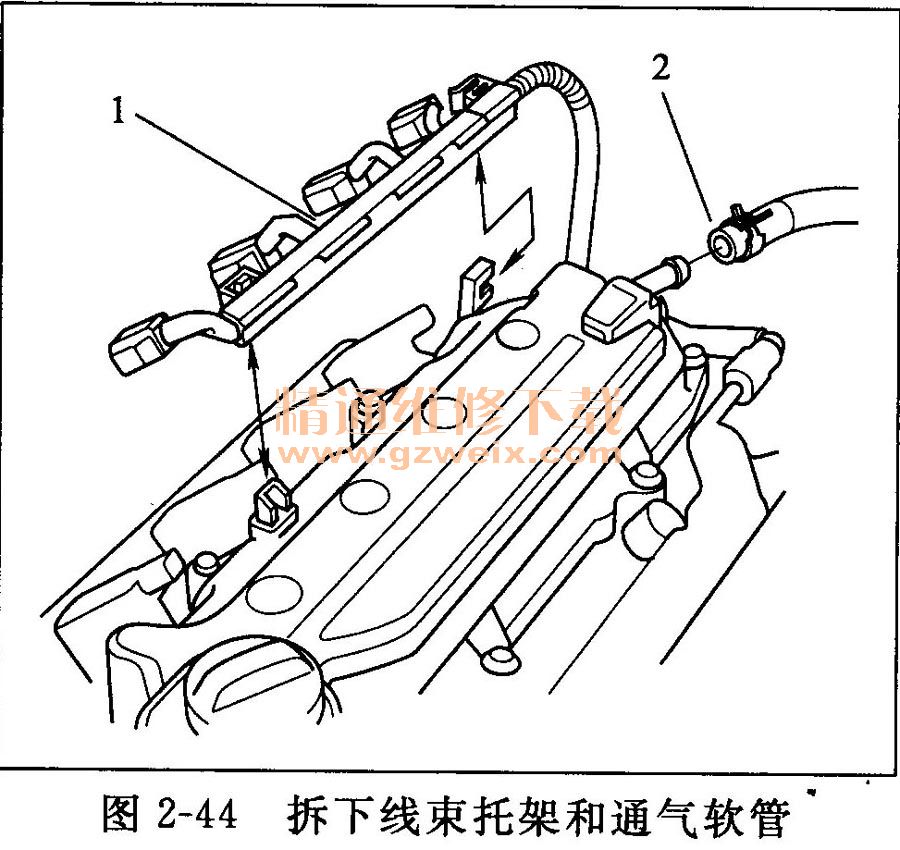

③拆下线束托架1和通气软管2（见图2-44）。

④拆下缸盖罩（见图2-45）。

    安装
 ①彻底清洁缸盖罩衬垫和凹槽。
 ②将缸盖罩衬垫1安装到缸盖罩2的凹槽中（见图2-46）。


③检查并确认接合面清洁、干燥。

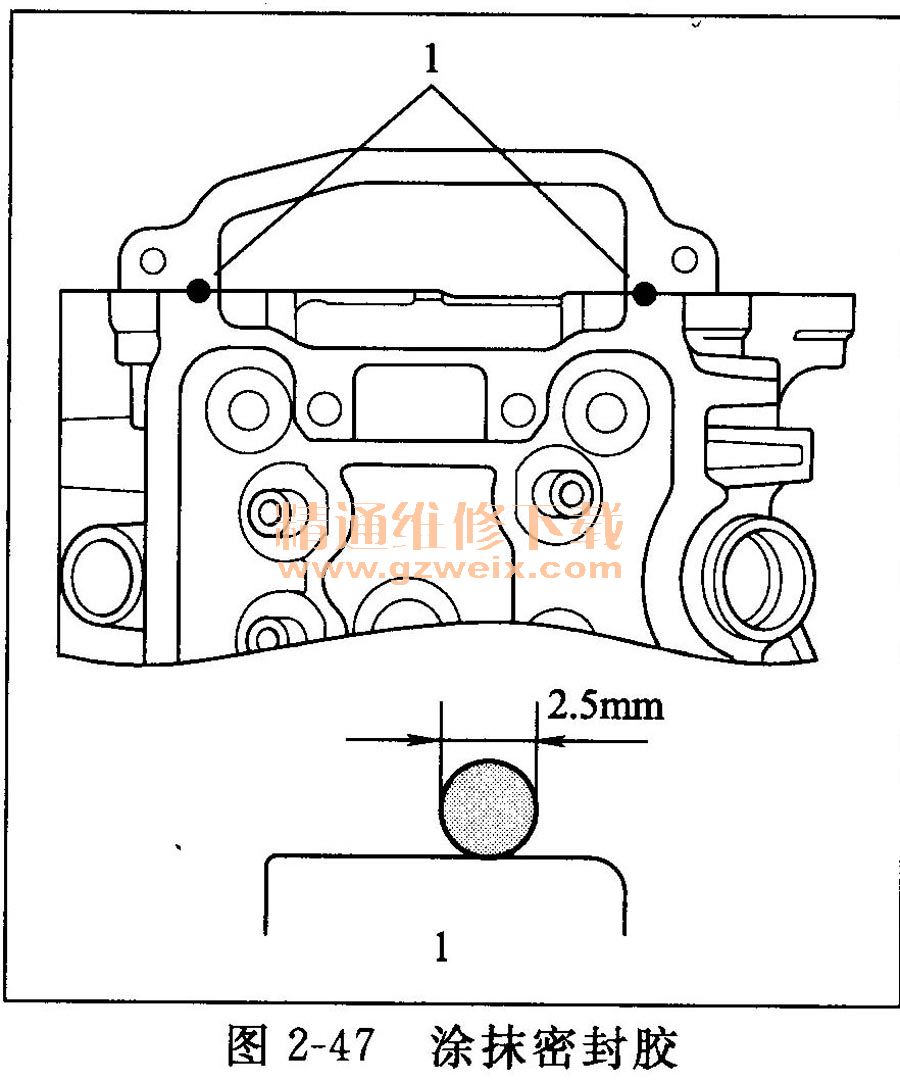

④在链条箱的接触区域1涂抹密封胶（见图2-47）。

注意：
在链条箱的接触区域涂抹约2. 5mm（0. 098in）钢圈直径的密封胶。
    ⑤将缸盖罩1放在汽缸盖上，然后轻轻地前后滑动缸盖罩以固定缸盖罩衬垫（见图2-48）。

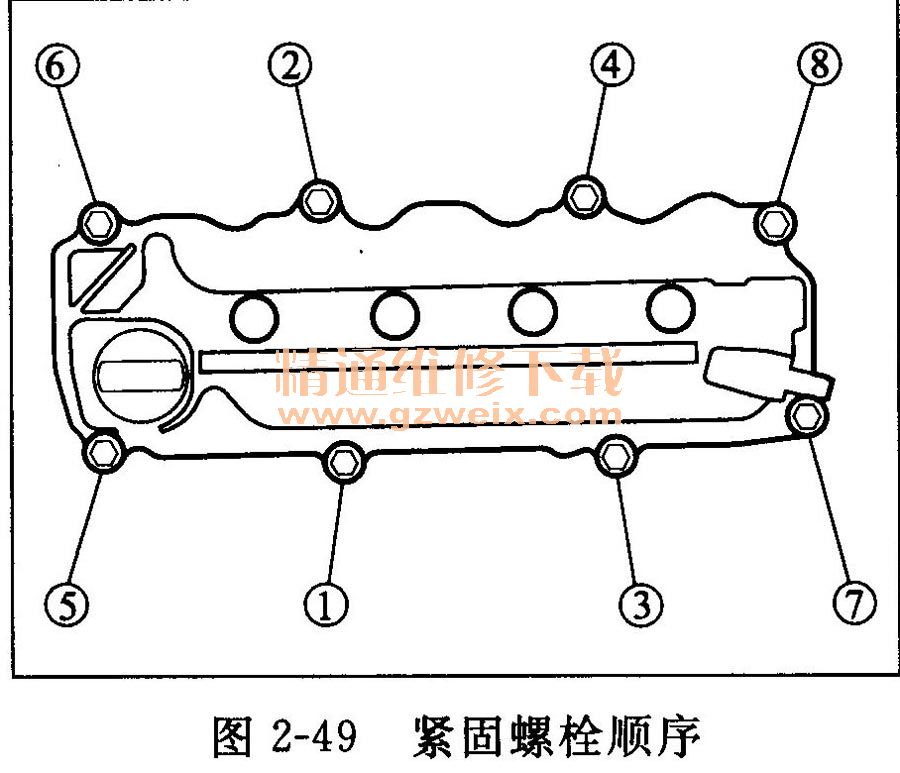

    ⑥分三步紧固所有的螺栓。在最后一步中，按顺序将所有螺栓紧固至扭矩9.8N·m（见图2-49）。

注意：
    在加注发动机机油前，至少等待30min。
安装缸盖罩后，至少3h内不要运行发动机。

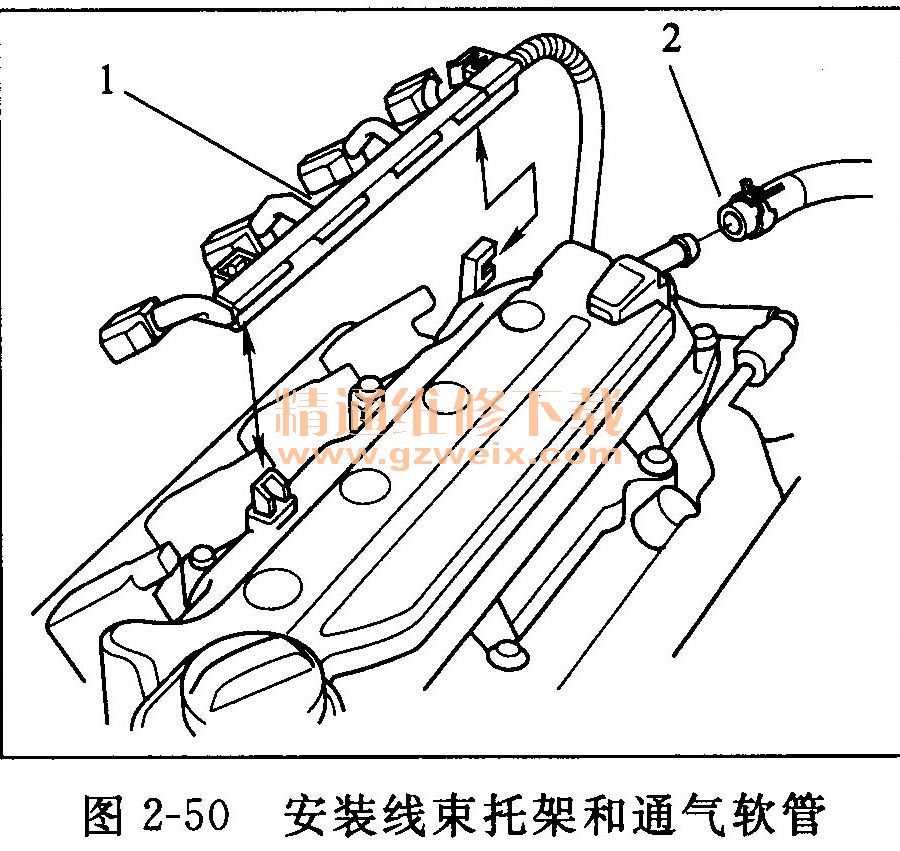

⑦安装线束托架1和通气软管2（见图2-50）。

⑧连接四个点火线圈插接器。
⑨安装进气歧管室。
