2.2.2风扇控制

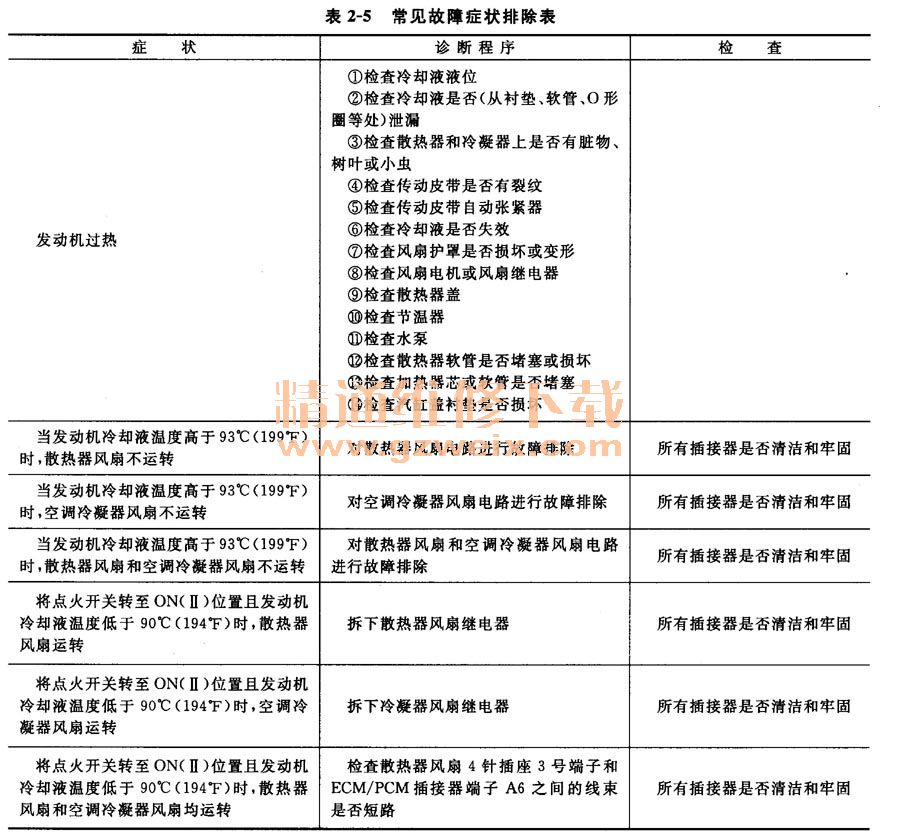

（1）常见故障症状排除表（见表2-5）

（2）风扇控制电路图（见图2-284）

    （3）散热器风扇电路故障排除
    ①检查仪表板下保险丝／继电器盒中的号（30A）保险丝。
    保险丝是否正常？
    是→转至步骤②。
    否→更换保险丝并重新检查。
    ②拆下散热器风扇继电器，并测试散热器风扇继电器。
    继电器是否正常？
    是→
    ·右驾驶车型：转至步骤③。
    ·左驾驶车型：转至步骤⑥。
    否→更换散热器风扇继电器并重新检查。

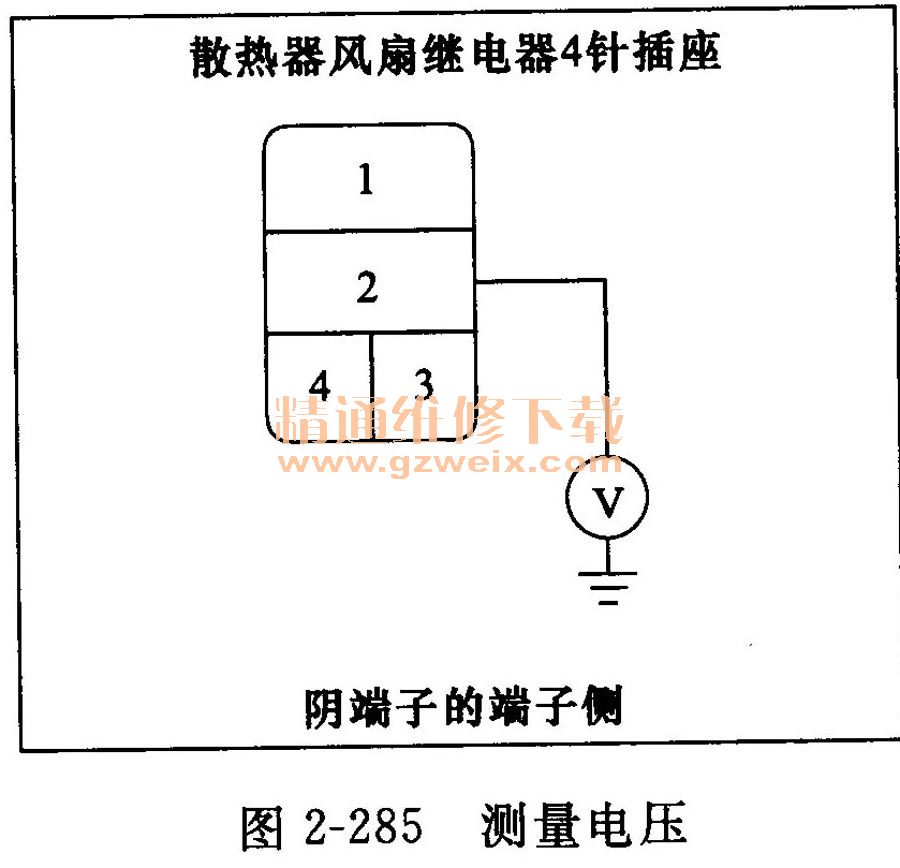

    ③测量散热器风扇继电器4针插座2号端子和车身搭铁之间的电压（见图2-285）。是否有蓄电池电压？

是→转至步骤④。
    否→修理仪表板下保险丝／继电器盒和散热器风扇继电器4针插座2号端子之间线束的断路。
    ④断开散热器风扇电机2针插接器。

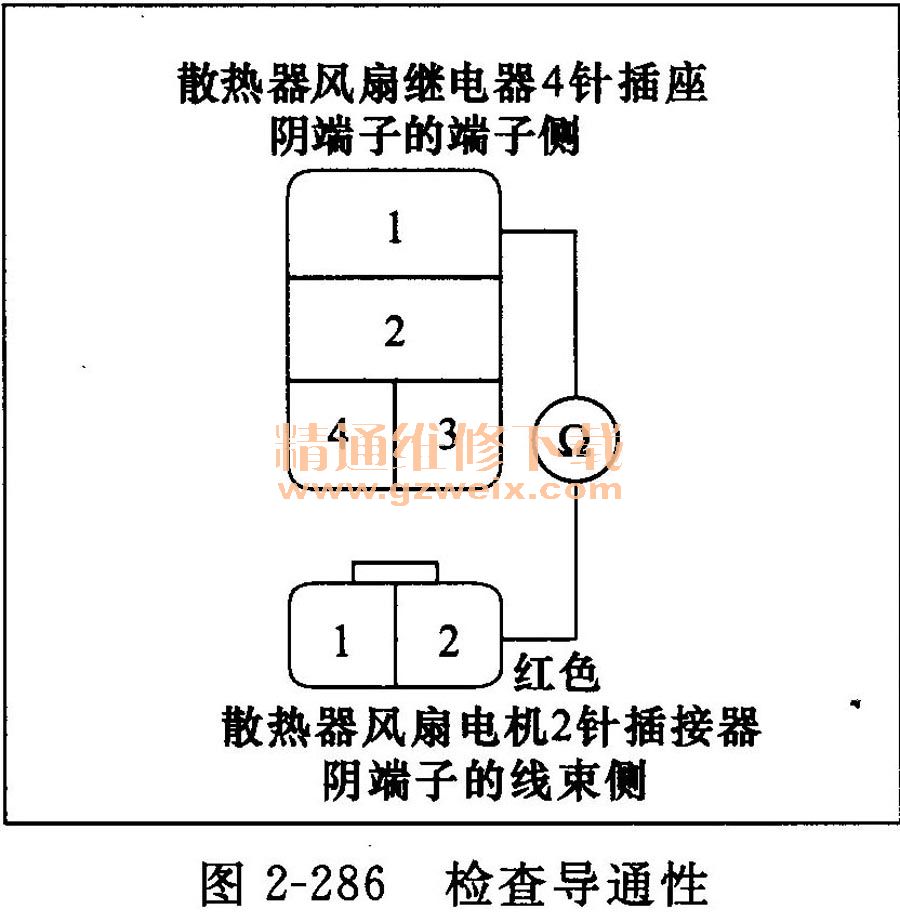

    ⑤检查散热器风扇继电器4针插座1号端子和散热器风扇电机2针插接器2号端子之间是否导通（见图2-286）。

    是否导通？
    是→转至步骤⑨。
    否→修理散热器风扇继电器4针插座1号端子和散热器风扇电机2针插接器2号端子之间线束的断路。

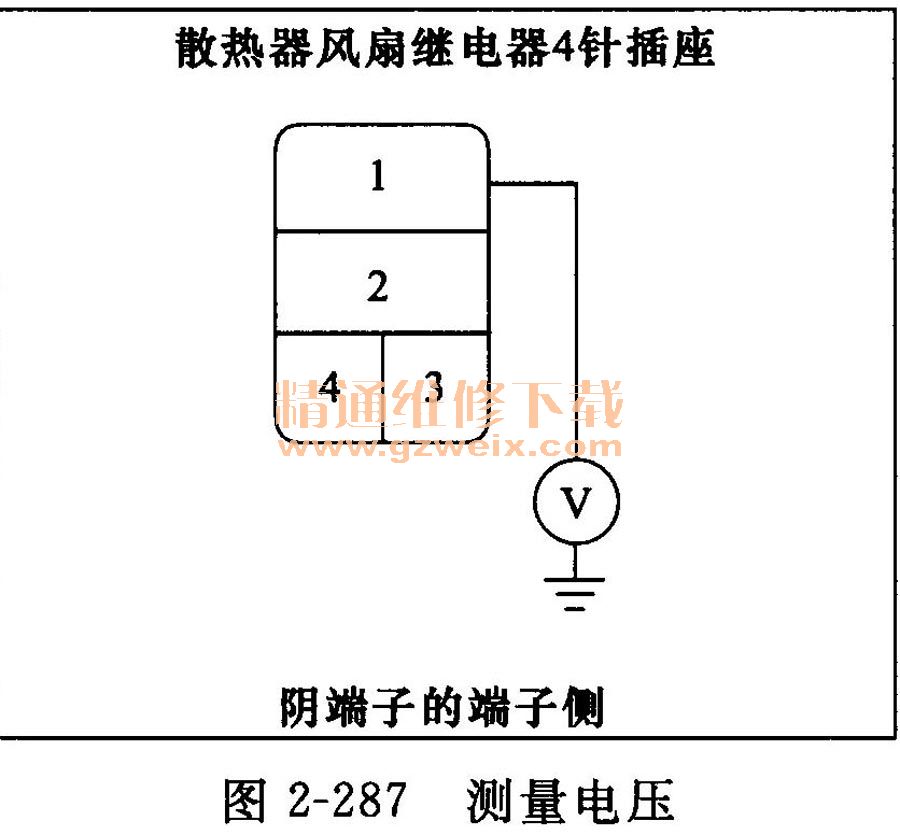

    ⑥测量散热器风扇继电器4针插座1号端子和车身搭铁之间的电压（见图2-287）。

    是否有蓄电池电压？
    是→转至步骤⑦。
    否→修理仪表板下保险丝／继电器盒和散热器风扇继电器4针插座1号端子之间线束的断路。
    ⑦断开散热器风扇电机2针插接器。

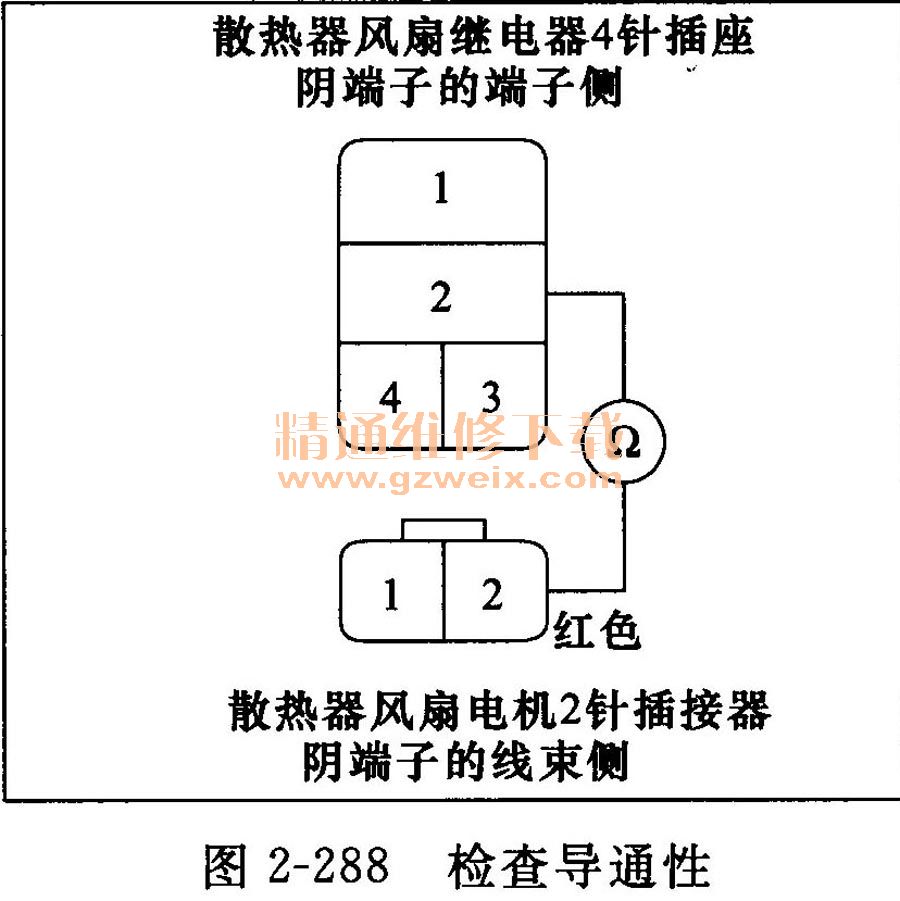

⑧检查散热器风扇继电器4针插座2号端子和散热器风扇电机2针插接器2号端子之间是否导通（见图2-288）。

    是否导通？
    是→转至步骤⑨。
    否→修理散热器风扇继电器4针插座2号端子和散热器风扇电机2针插接器2号端子之间线束的断路。

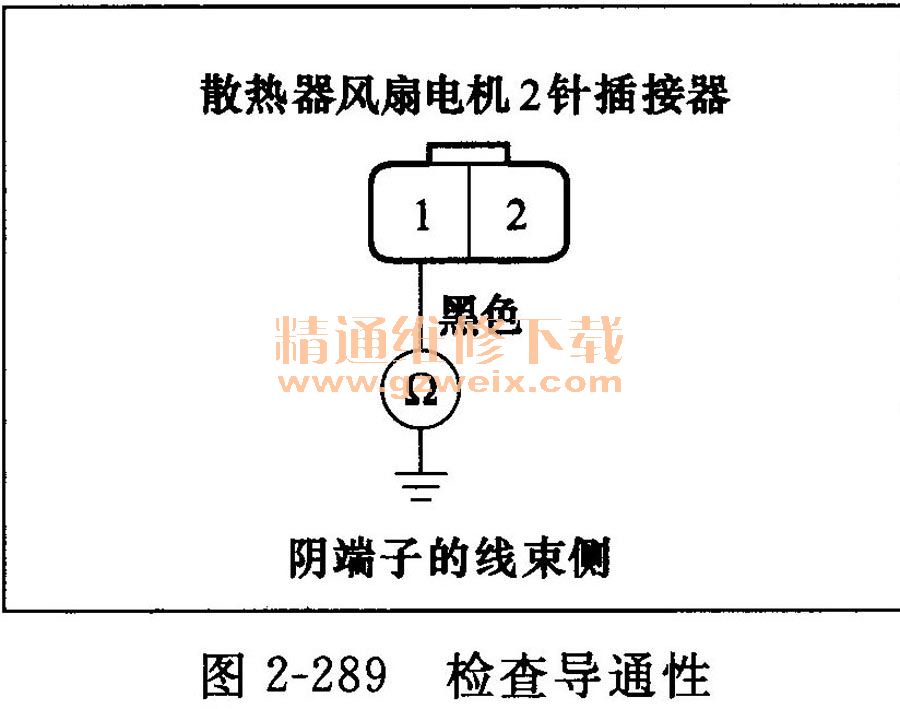

    ⑨检查散热器风扇电机2针插接器1号端子和车身搭铁之间是否导通（见图2-289）。

    是否导通？
    是→更换散热器风扇电机。
    否→修理散热器风扇电机2针插接器1号端子和车身搭铁之间线束的断路。如果线束正常，检查G202是否搭铁不良。
    （4）散热器风扇和空调冷凝器风扇电路故障排除
    ①检查仪表板下保险丝／继电器盒中的10号（7. 5A）保险丝。
    保险丝是否正常？
    是→转至步骤②。
    否→更换保险丝并重新检查。
    ②拆下散热器风扇继电器。
    ③将点火开关转至ON（II）位置。

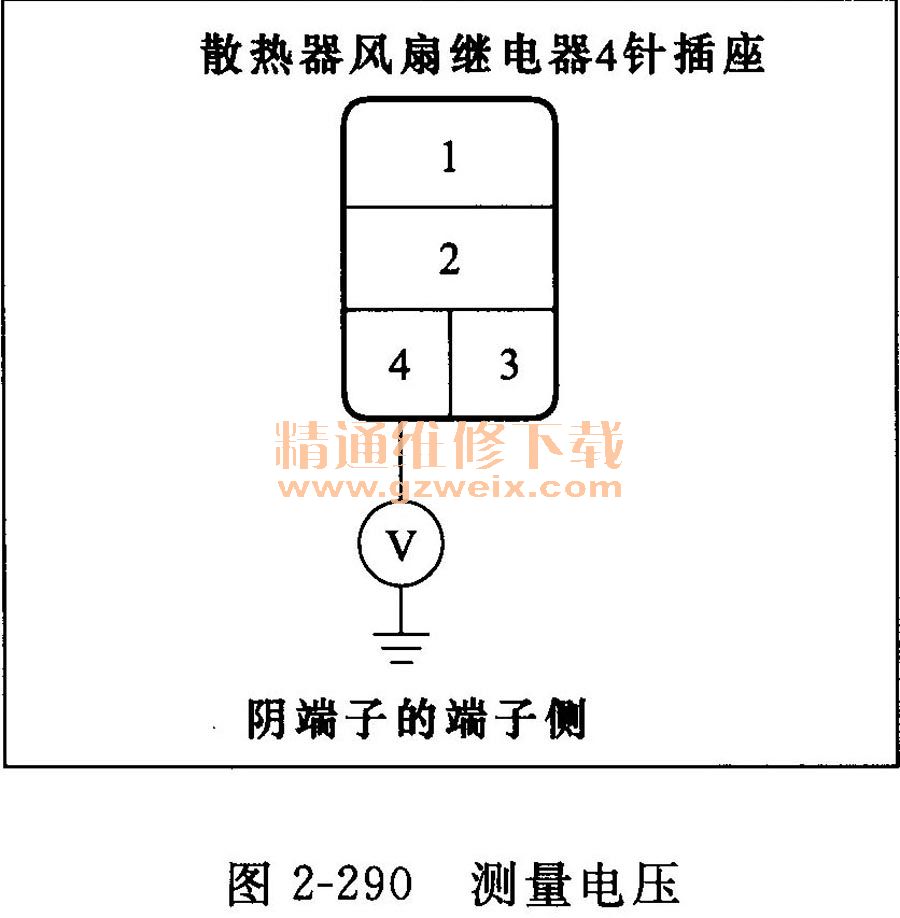

    ④测量散热器风扇继电器4针插座端子和车身搭铁之间的电压（见图2-290）。

    是否有蓄电池电压？
    是→转至步骤⑤。
    否→修理仪表板下保险丝／继电器盒和散热器风扇继电器4针插座4号端子之间线束的断路。
    ⑤将点火开关转至LOCK （0）位置。
    ⑥将本田诊断系统（HDS）连接到数据插接器（DLC）上。
    ⑦将点火开关转至ON（II）位置。
    ⑧确保HDS与车辆和发动机控制单元（ECM）／动力系统控制单元（PCM）通信。如果不能进行通信，对DLC电路进行故障排除。
    ⑨使用HDS跳接 SCS线路，然后将点火开关转至LOCK （0）位置。
注意：必须执行该步骤以防损坏ECM/PC M。

    ⑩断开ECM/PCM插接器A （49针）。
    11检查散热器风扇继电器4针插座3号端子和ECM/PCM插接器A端子6之间是否导通（见图2-291）。

    是否导通？
    是→如果ECM/PCM软件版本不是最新，则将其更新，或者换上已知良好的ECM/PCM，然后重新检查。换上已知良好的ECM/PCM后，如果症状／指示消失，则更换原来的ECM/ PCM。
否→修理散热器风扇继电器4针插座3号端子和ECM/PCM插接器A端子6之间线束的断路。
