（5）拆卸凸轮链条
注意：使凸轮链条远离磁场
    ①拆下缸盖罩。
    ②使1号活塞在上止点（TDC）位置。凸轮轴链轮上的“UP”标记1应在顶部，并且凸轮轴链轮上的TDC凹槽2应与汽缸盖的顶部边缘对准（见图2-14）。

③拆下右前轮。
④拆下右侧挡泥板。
⑤松开水泵皮带轮安装螺栓。
⑥拆下传动皮带。

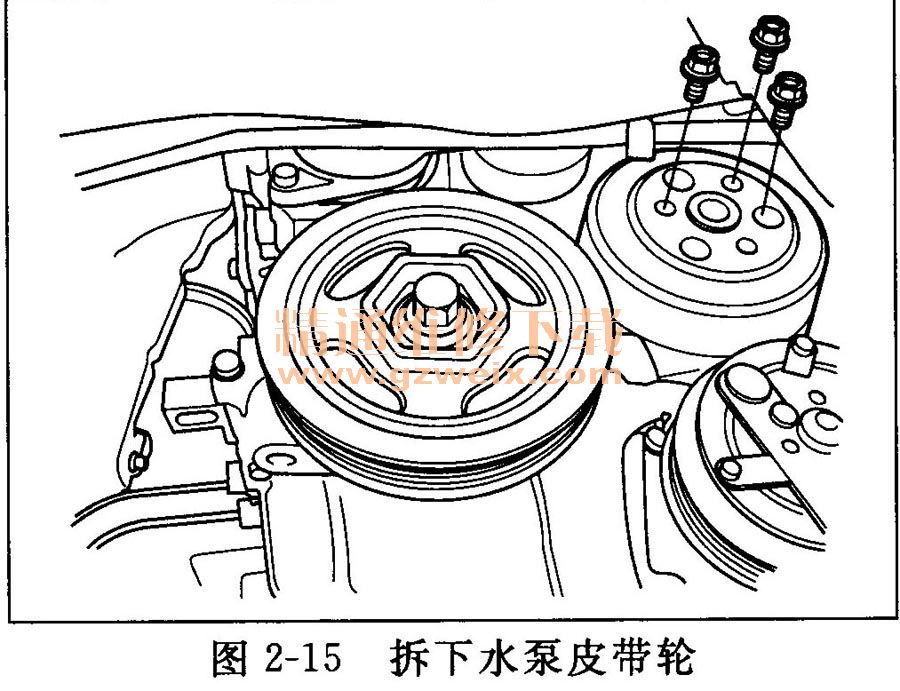

⑦拆下水泵皮带轮（见图2-15）。

⑧拆下曲轴皮带轮。
⑨拆下传动皮带自动张紧器。

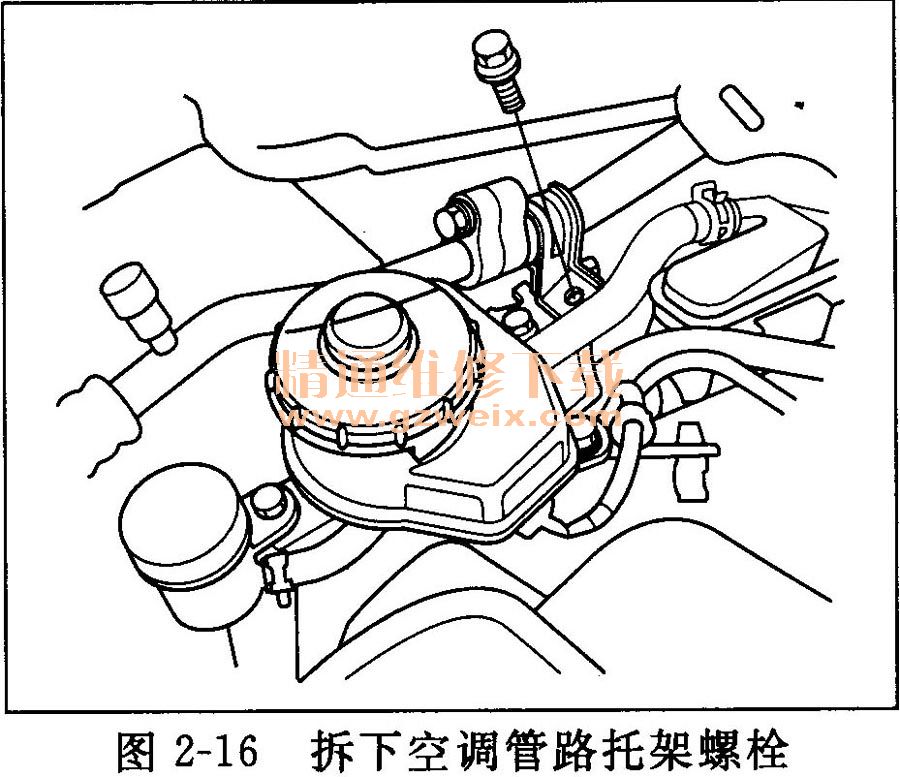

⑩拆下空调管路托架安装螺栓（见图2-16）。

11在油底壳下放置一个千斤顶和木块，以支撑发动机。
12拆下搭铁电缆1，然后拆下发动机侧支座／托架总成2（见图2-17）。

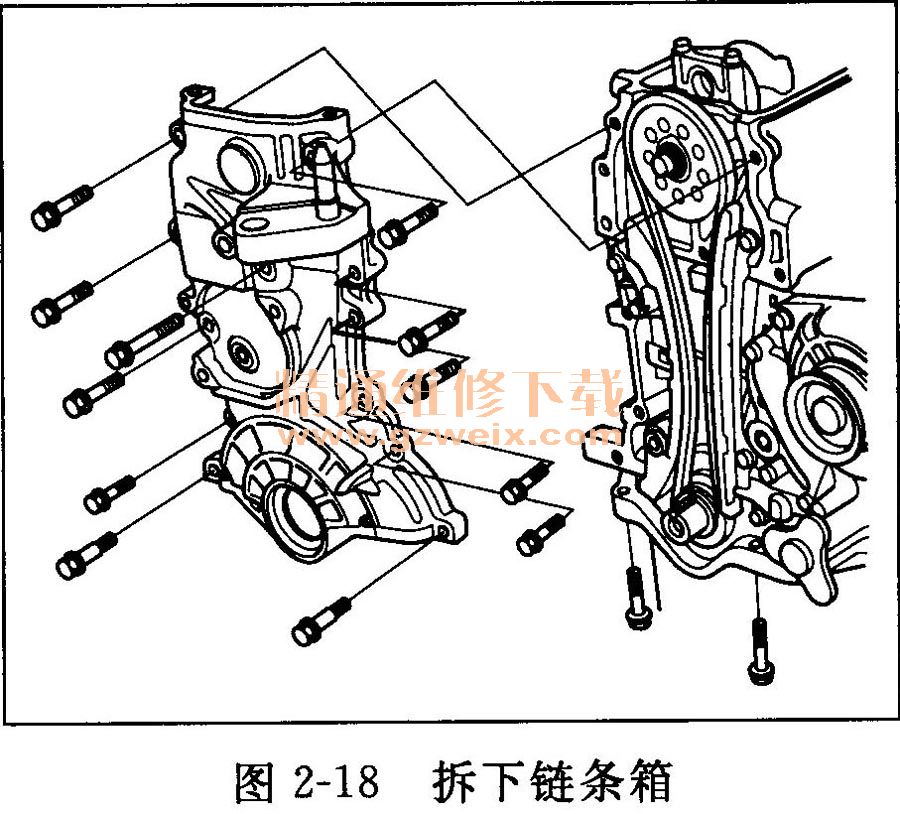

13拆下链条箱（见图2-18）。

14测量凸轮链条分离间距。如果间距小于维修极限，更换凸轮链条和凸轮链条张紧器（见图2-19）。

    标准间距：19 mm
    维修极限：15 mm
15在凸轮链条张紧器滑块1的滑动表面上涂抹新的发动机机油（见图2-20）。

16用螺丝刀夹住凸轮链条张紧器滑块然后拆下螺栓2，并松开螺栓3。
17拆下凸轮链条张紧器滑块（见图2-21）。

18拆下凸轮链条张紧器1和凸轮链条导板2（见图2-22）。

19拆下凸轮链条。
（6）安装凸轮链条
注意：使凸轮链条远离磁场。
    ①将曲轴置于上止点（TDC）。将曲轴链轮上的TDC标记1与机油泵上的指针2对准（见图2-23）。

    ②拆下曲轴链轮。

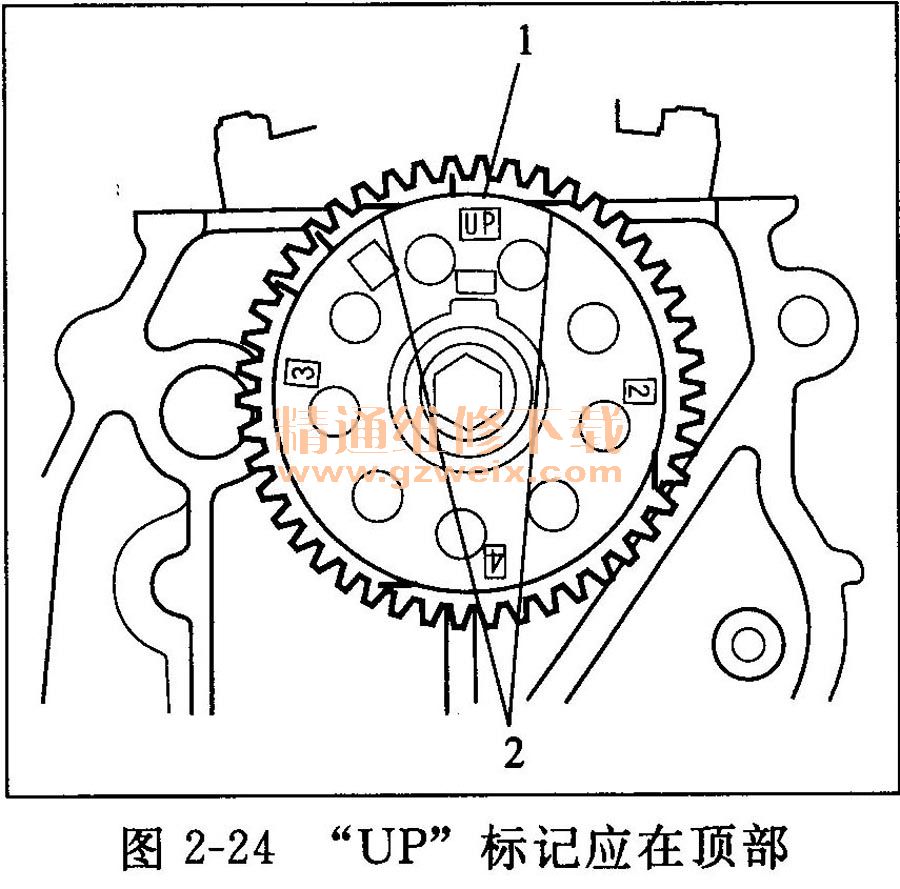

    ③将凸轮轴设定到TDC。凸轮轴链轮上的“UP”标记1应在顶部，并且凸轮轴链轮上的TDC凹槽2应与汽缸盖的顶部边缘对准（见图2-24）。

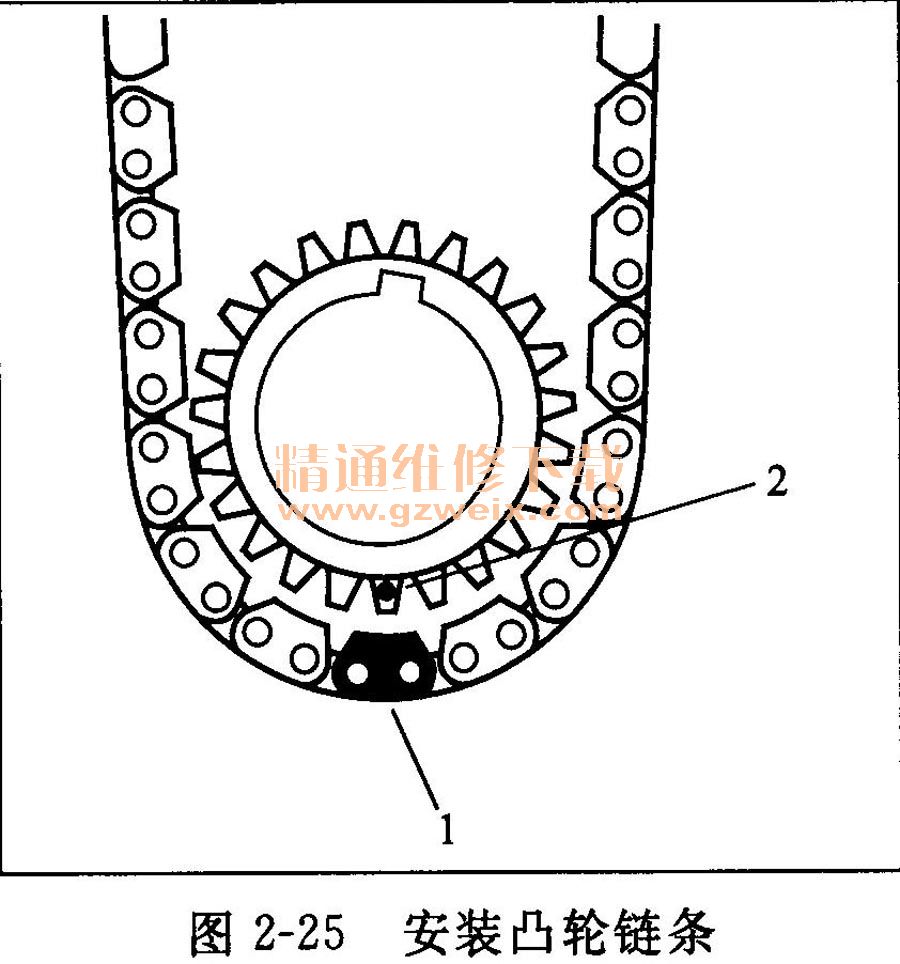

    ④将凸轮链条安装在曲轴链轮上，使涂色的链节1与曲轴链轮上的TDC标记2对准，然后将曲轴链轮安装到曲轴上（见图2-25）。

    ⑤ L13 Z1发动机：将凸轮链条安装到凸轮轴链轮上，使指针1对准两个涂色链节2的中间，如图2-26所示。

⑥安装凸轮链条张紧器1和凸轮链条导板2（见图2-27）。

    ⑦安装凸轮链条张紧器滑块，并松松地紧固螺栓（见图2-28）.

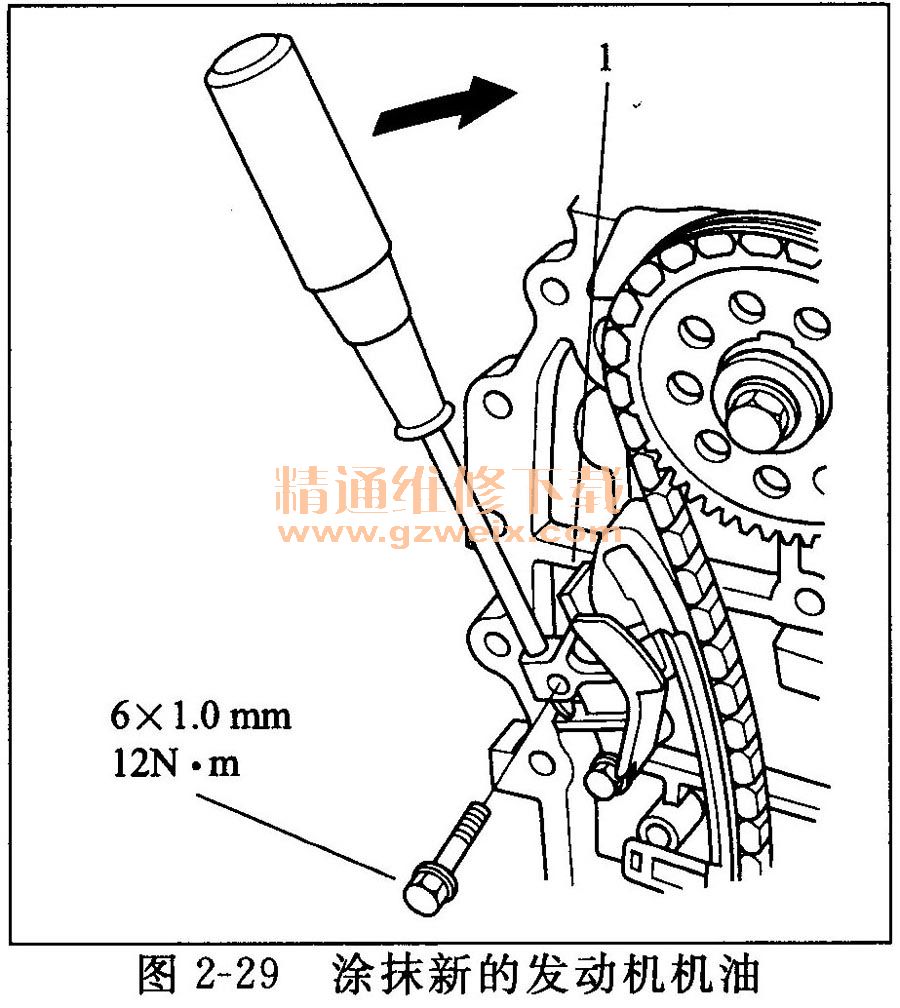

    ⑧在凸轮链条张紧器滑块1的滑动表面上涂抹新的发动机机油（见图2-29）。

    ⑨顺时针转动凸轮链条张紧器滑块以压紧凸轮链条张紧器，安装剩余的螺栓，然后紧固螺栓。
    ⑩检查链条箱油封是否损坏。如果油封损坏，更换链条箱油封。
    11将所有旧的密封胶从链条箱接合面、螺栓和螺栓孔上清除。
    12清洁并风干链条箱接合面。
    13在链条箱的发动机汽缸体接合面和螺栓孔的内螺纹上均匀地涂抹密封胶（见图2-30）。

注意：沿虚线索涂抹约2.5mm（0.098in）钢圈直径的密封胶。14在链条箱的油底壳接合面和螺栓孔的内螺纹上均匀地涂抹密封胶（见图2-31）。

注意：
    沿虚线1涂抹约2. 5mm钢圈直径的密封胶。
    在阴影区域2涂抹约5. 0 mm钢圈直径的密封胶。
如果涂抹密封胶后经过5min或更长时间，不要安装零部件。否则，清除旧的残胶后重新涂抹密封胶。

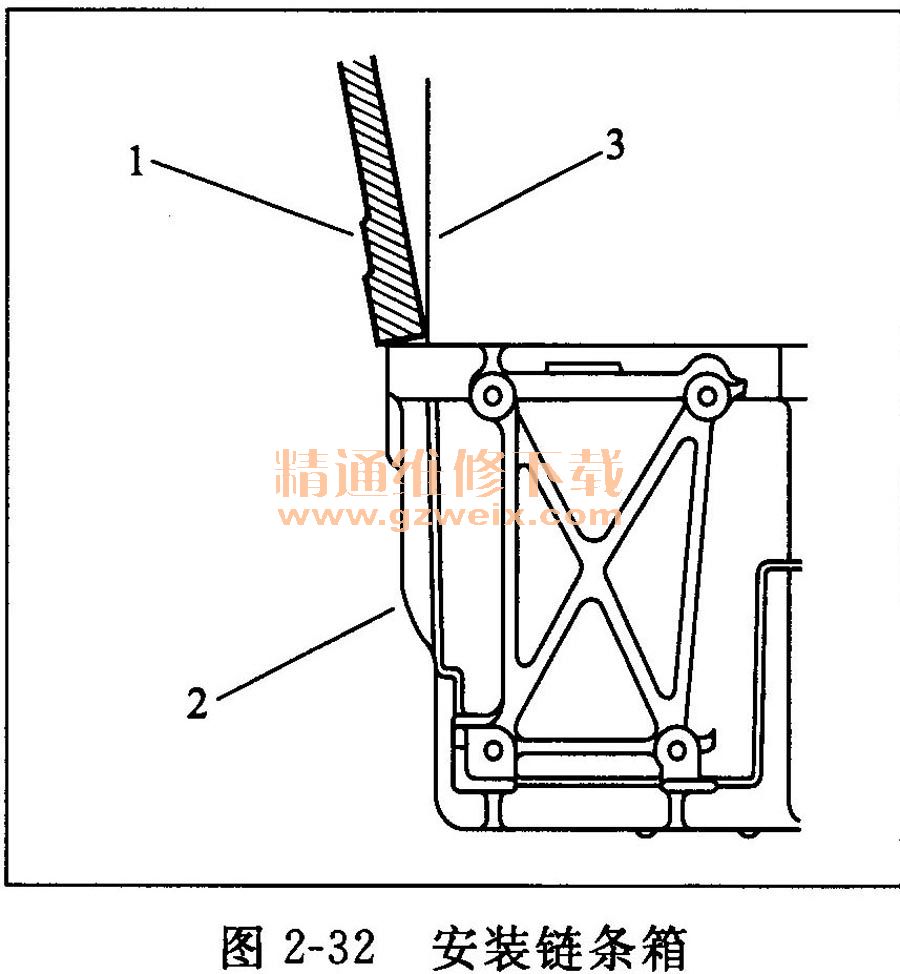

    15将链条箱1的边缘固定到油底壳2的边缘上，然后将链条箱安装到发动机汽缸体3上（见图2-32）。
