看图学习本田锋范/飞度发动机拆装及维修
来源:本站整理  作者:佚名  2013-08-26 05:39:46

2.3.2PGM-Fl系统
(1) F-CAN电路故障排除
注意:标记星号(*)的信息应用于CANL线路。
    ①将点火开关转至LOCK (0)位置。
    ②使用HDS跨接SCS线路。
    ③断开ECM/PCM插接器A (49针),然后断开HDS。
    ④测量ECM/PCM插接器A端子3和4之间的电阻(见图2-292)。

    是否约为95~116Ω?
    是→转至步骤@。
    否→转至步骤⑤。
    ⑤断开以下插接器:
    ·仪表控制单元((32针)。
    ·ABS调节器一控制器单元((25针)。
    ·EPS控制单元C (16针)。
    ·SRS单元A (39针)。
    ⑥检查ECM/PCM插接器A端子3和4之间是否导通(见图2-293)。

    是否导通?
    是→修理ECM/PCM插接器A端子3和4之间线束的短路。
    否→转至步骤⑦。
    ⑦用跨接线将ECM/PCM插接器A端子3连接到车身搭铁上(见图2-294)。

    ⑧检查仪表控制单元32针插接器30号端子和车身搭铁之间是否导通(见图2-295)。

    是否导通?
    是→转至步骤⑨。
    否→修理ECM/PCM (A3)和仪表控制单元之间线束的断路。
    ⑨检查ABS调节器一控制器单元25针插接器1号端子和车身搭铁之间是否导通(见图2-296)。

    是否导通?
    是→转至步骤⑩
    否→修理ECM/PCM (A3)和ABS调节器一控制器单元之间线束的断路。
    ⑩检查EPS控制单元插接器C (16针)10号端子和车身搭铁之间是否导通(见图2-297)。

    是否导通?
    是→转至步骤11。
    否→修理ECM/PCM (A3)和EPS控制单元之间线束的断路。
    11将跨接线从ECM/PCM插接器A (49针)上拆下。
    12用跨接线将ECM/PCM插接器A端子4连接到车身搭铁上(见图2-298)。

    13检查仪表控制单元32针插接器29号端子和车身搭铁之间是否导通(见图2-299).

    是否导通?
    是→转至步骤14。
    否→修理ECM/PCM (A4)和仪表控制单元之间线束的断路。

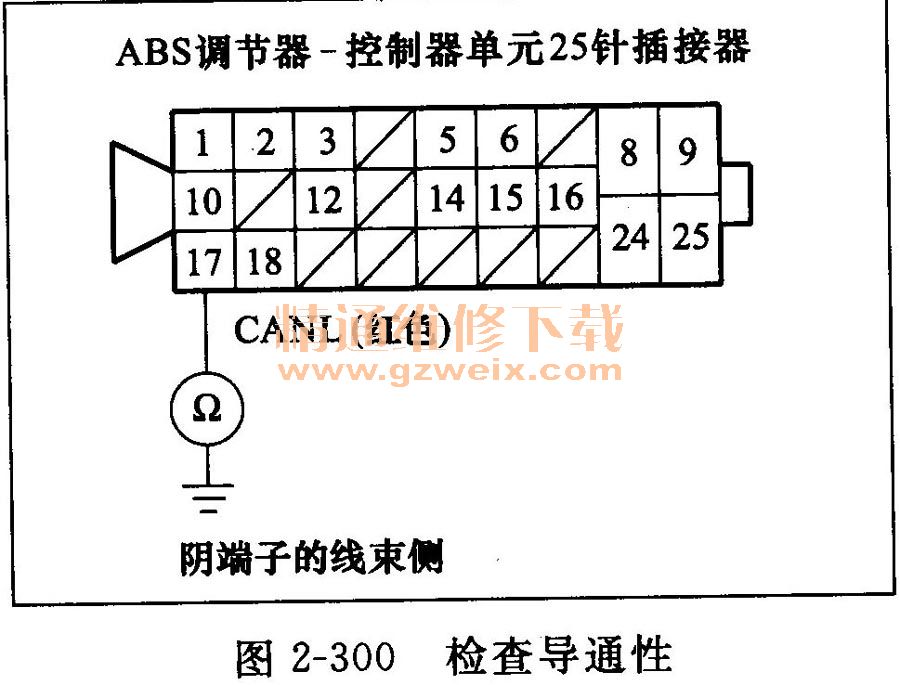

    14检查ABS调节器一控制器单元25针插接器17号端子和车身搭铁之间是否导通(见图2-300)。

    是否导通?
    是→转至步骤15。
    否→修理ECM/ PCM (A4)和ABS调节器-控制器单元之间线束的断路。
    15检查EPS控制单元插接器C (16针)9号端子和车身搭铁之间是否导通(见图2-301)。

    是否导通?
    是→转至步骤16。
    否→修理ECM/ PCM (A4)和EPS控制单元之间线束的断路。
    16重新连接仪表控制单元32针插接器。
    17测量ECM/ PCM插接器A端子3和4之间的电阻(见图2-302)。

    是否约为108~132Ω?
    是→转至步骤18。
    否→用已知良好的仪表控制单元替换,如果HDS识别车辆,更换原来的仪表控制单元。
    18断开仪表控制单元32针插接器。
    19重新连接ABS调节器一控制器单元25针插接器。

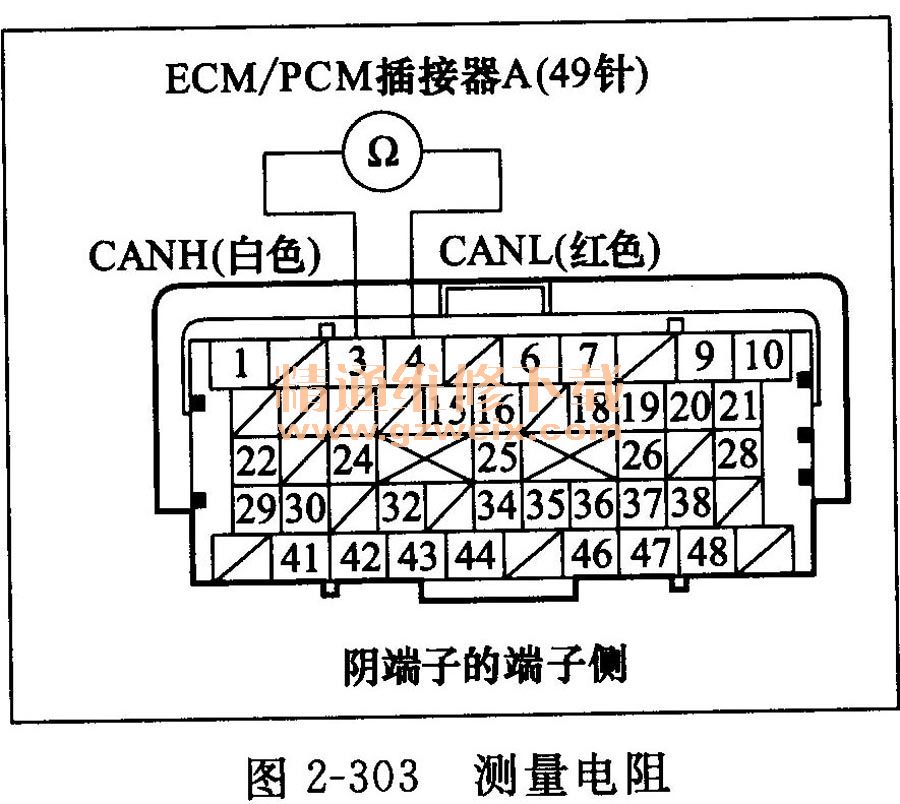

    20测量ECM/PCM插接器A端子3和4之间的电阻(见图2-303)。

是否约为2. 34~2. 86kΩ?
是→转至步骤21。
否→用已知良好的ABS调节器一控制器单元替换,如果HDS识别车辆,更换原来的ABS调节器一控制器单元。
    21断开ABS调节器一控制器单元46针插接器。
    22重新连接EPS控制单元插接器C(16针)。

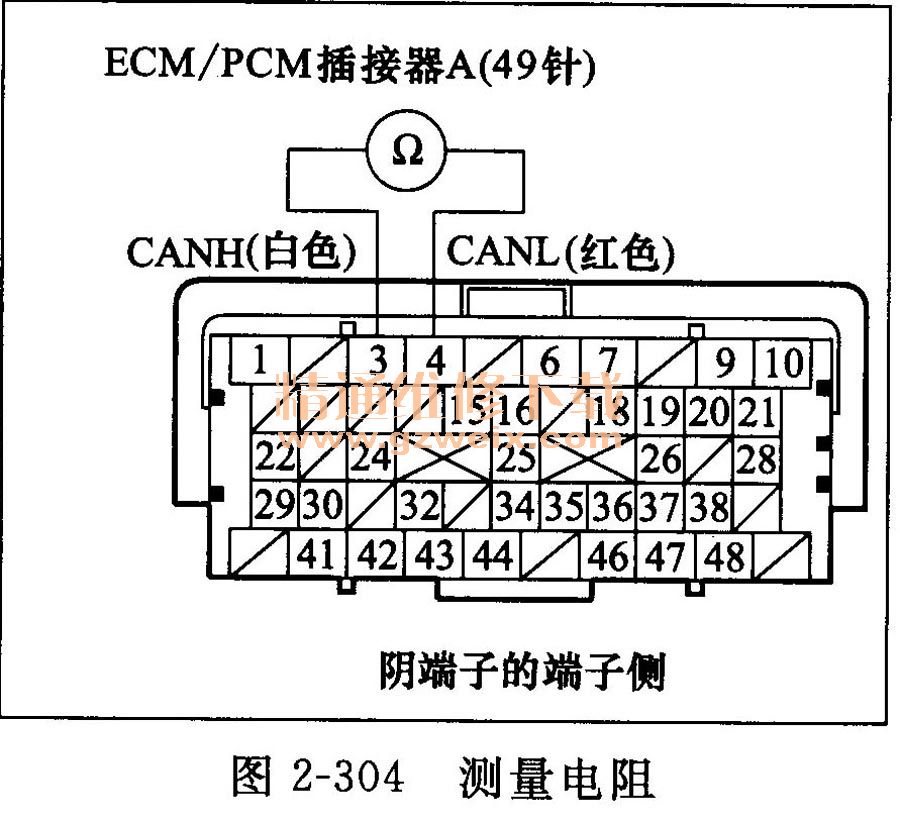

   23测量ECM/PCM插接器A端子3和4之间的电阻(见图2-304)。

    是否约为2. 34~2. 86kΩ?
是→转至步骤24。
    否→换上一个已知良好的EPS控制单元,如果HDS识别车辆,更换原来的EPS控制单元。
    24断开EPS控制单元插接器C (16针)。
    25重新连接SRS单元插接器A (39针)。

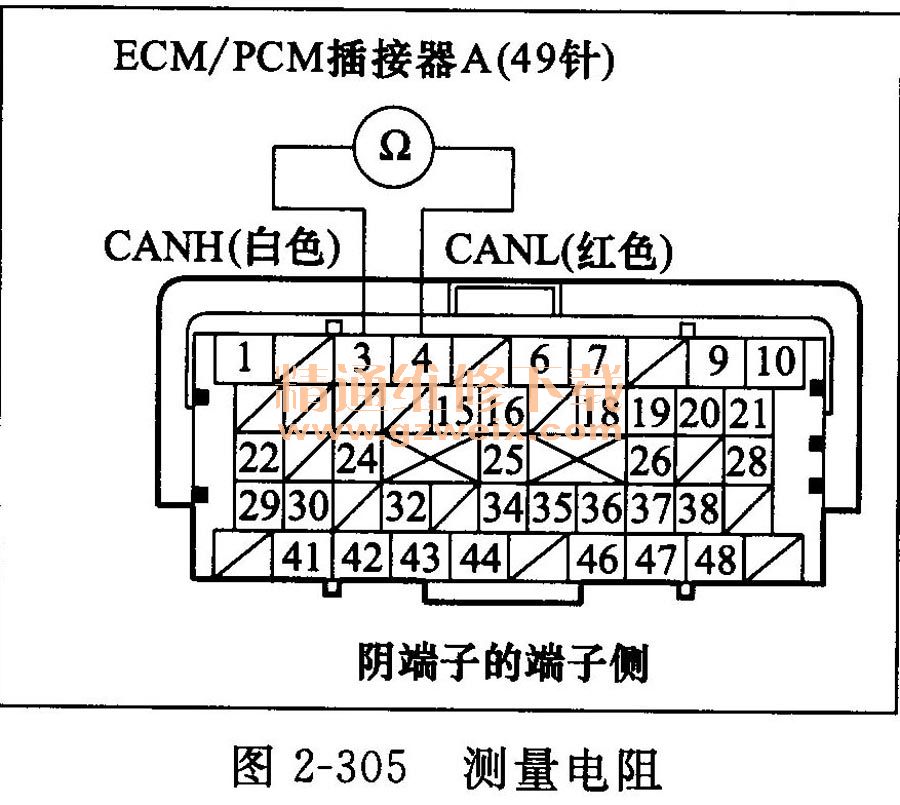

    26测量ECM/PCM插接器A端子3和4之间的电阻(见图2-305)。

    是否约为2. 34~2. 86kΩ?
    是→如果ECM/PCM软件版本不是最新,则将其更新,或换上已知良好的ECM/PCM,然后重新检查。换上已知良好的ECM/PCM后,如果症状/指示消失,则更换原来的ECM/PCM。
    否→用已知良好的SRS单元替换,如果HDS识别车辆,更换原来的SRS单元。
    27断开以下插接器:
    ·仪表控制单元(32针)。
    ·ABS调节器一控制器单元((25针)。
    ·EPS控制单元C (16针)。
    ·SRS单元A (39针)。

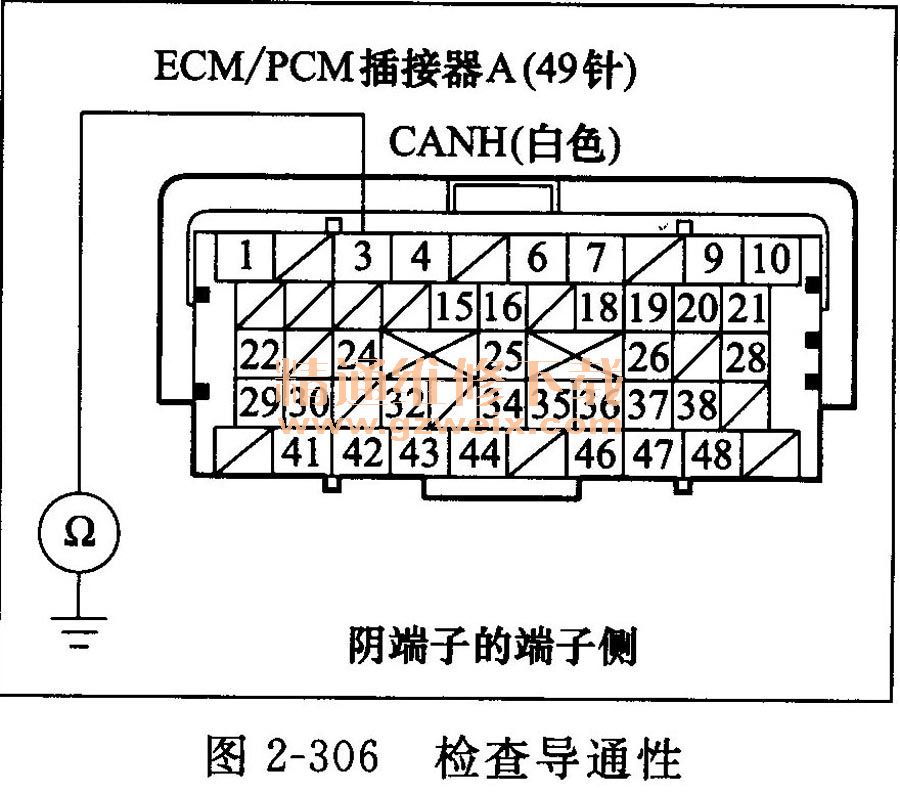

    28检查ECM/PCM插接器A端子3和车身搭铁之间是否导通(见图2-306)。

    是否导通?
    是→修理ECM/PCM端子(A3)和仪表控制单元、ABS调节器一控制器单元、EPS控制单元、SRS单元或DLC之间线束的短路。
    否→转至步骤29。

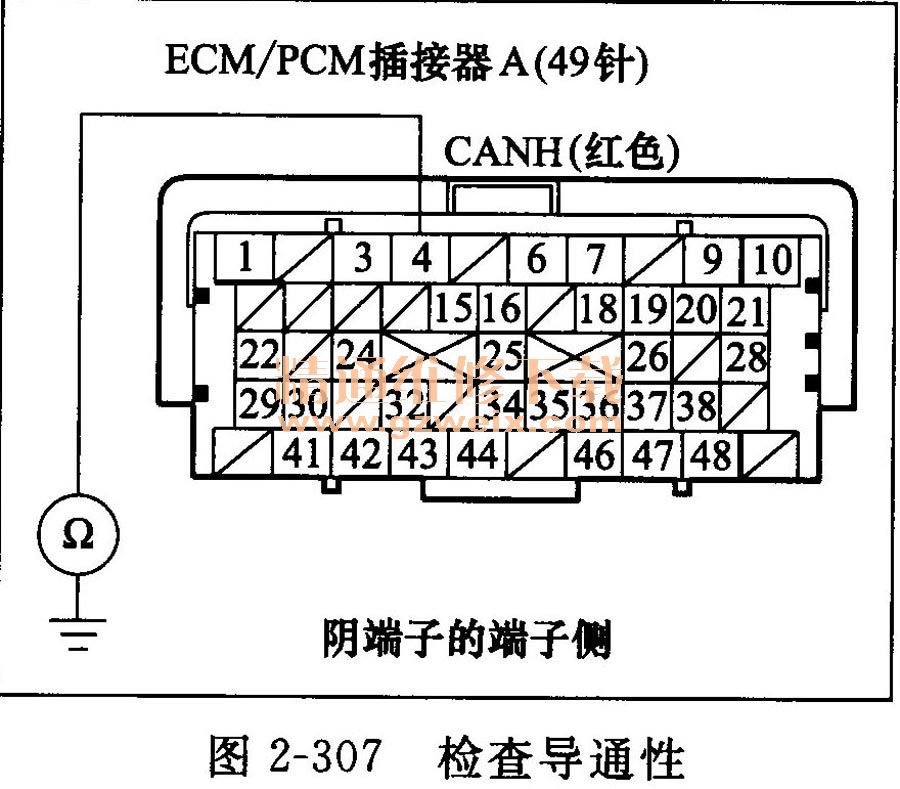

    29检查ECM/PCM插接器A端子4与车身搭铁之间是否导通(见图2-307)。

    是否导通?
    是→修理ECM/PCM端子(A4 )和仪表控制单元、ABS调节器一控制器单元、EPS控制单元、SRS单元或DLC之间线束的短路。
    否→转至步骤30。
    30重新连接所有插接器。
    31将HDS连接到DLC上。
    32断开仪表控制单元32针插接器。
    33将点火开关转至ON (II)位置,并读取HDS。
    HDS是否识别出车辆?
    是→更换仪表控制单元。
    否→转至步骤34。
