诊断思路：

1.经过后台数据读取，确认低压正常，并非车辆亏电，且通过后台数据观测车辆出现绝缘异常，经过测量绝缘初步判断绝缘点为后电机及其高压线束存在异常。

检测步骤如下：

（1）高压插件H16对地绝缘测量

（2）高压插件H05测量动力电池电压

（3）动力电池后端电压测量

（4）动力电池前段电压测量

（5）动力电池后端对地绝缘测量

（6）动力电池前端对地绝缘测量

（7）动力电池前端线束绝缘测量

（8）OBC H05插头连接、H16断开测量蓄电池后端线束绝缘

（9）OBC H05插头连接、H16插头连接测量蓄电池后端线束绝缘

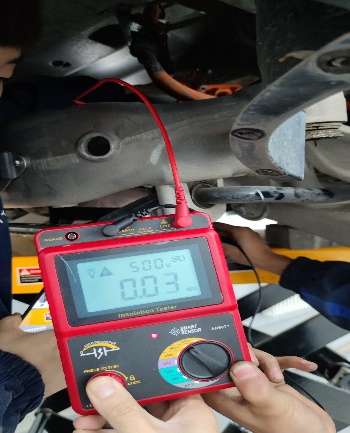

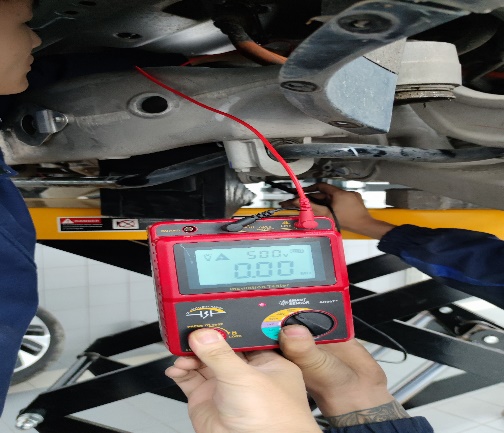

2.利用检测仪读取数据，读取当前故障码，同时由门店通过CAN工具进行收集报文作为辅助判断。观察各模块报当前故障码，及门店采集的CAN报文，进一步确认为MCUR0后电机 高压绝缘部件问题。将后电机进行局部拆卸，拔下高压插件利用绝缘表测量后电机本体正负极发现绝缘出现异常，锁定故障部件，需要进行更换处理。

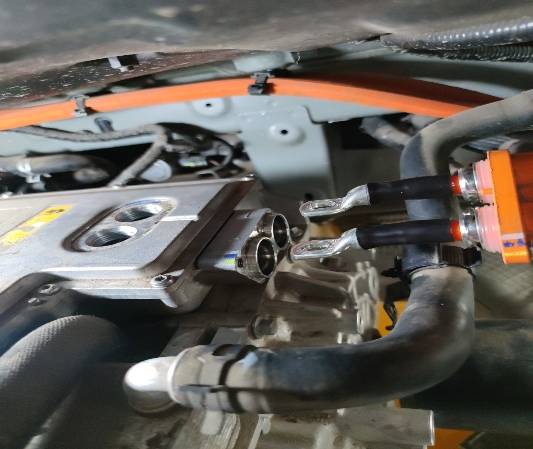

注意：插件拆卸需要对电机进行局部拆卸，具体可参照维修案例，插件外保护壳及螺栓需要拆卸，测量点也在螺栓安装孔内，并非插件孔。





3.处理方法：确认车辆后电机存在明显异常，判断为车辆后电机绝缘异常引起的车辆紧急下电故障，需要更换后电机总成进行处理。

案例总结：此类问题为高压部件绝缘故障，在紧急下电及高压部件故障中较为常见。需要对问题进行锁定确认，并更换出现故障的高压功能部件。
