雪佛兰科帕奇四驱故障灯有时点亮
来源:汽车与驾驶维修  作者:佚名  2018-08-30 11:17:48

    一辆行驶里程约7万km的2015年雪佛兰科帕奇运动型多功能车。用户反映:该车四驱故障灯有时点亮。
    检查分析:维修人员检测四驱控制单元,发现故障码C0394-藕合器温度传感器故障。查阅维修资料得知,该车为全时四驱,由于在车辆转弯时前轴转速会高于后轴转速,而变速器的输出轴只有一个,因此需要通过一个耦合器(图1)来产生2种转速。耦合器的作用是在前后轴存在转速差的情况下,仍然能够保证后轴得到驾驶员期望的驱动扭矩。

    耦合器控制单元会根据耦合器温度来控制其中离合器的接合度,当温度过高时会让离合器完全分离,车辆将变成前轮驱动,以避免耦合器因过热而烧毁。

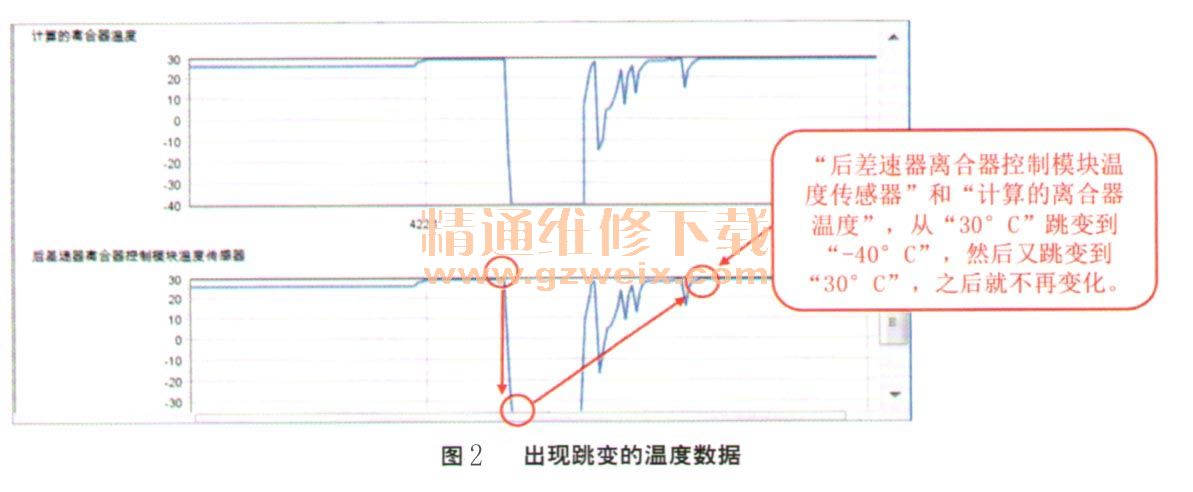

    观察耦合器控制单元的数据,发现在晃动耦合器温度传感器的线束时,耦合器温度在-40~30℃之间跳变(图2),说明电路中存在接触不良。根据电路图,测量揭合器温度传感器的电阻,为130Ω、正常。晃动线束时,电阻值出现跳变,有时甚至会断路。将该传感器插接器后部的防水套取下,取出端子,发现导线已经与端子脱开了(图3)。



    故障排除:修复插接器,故障排除。

相关资料:2014年雪佛兰科帕奇原厂维修手册

关键词:科帕奇 耦合器
