一辆行驶里程约11万km的2012年上汽通用雪佛兰科鲁兹1.6手动挡轿车。用户反映：该车无法启动。

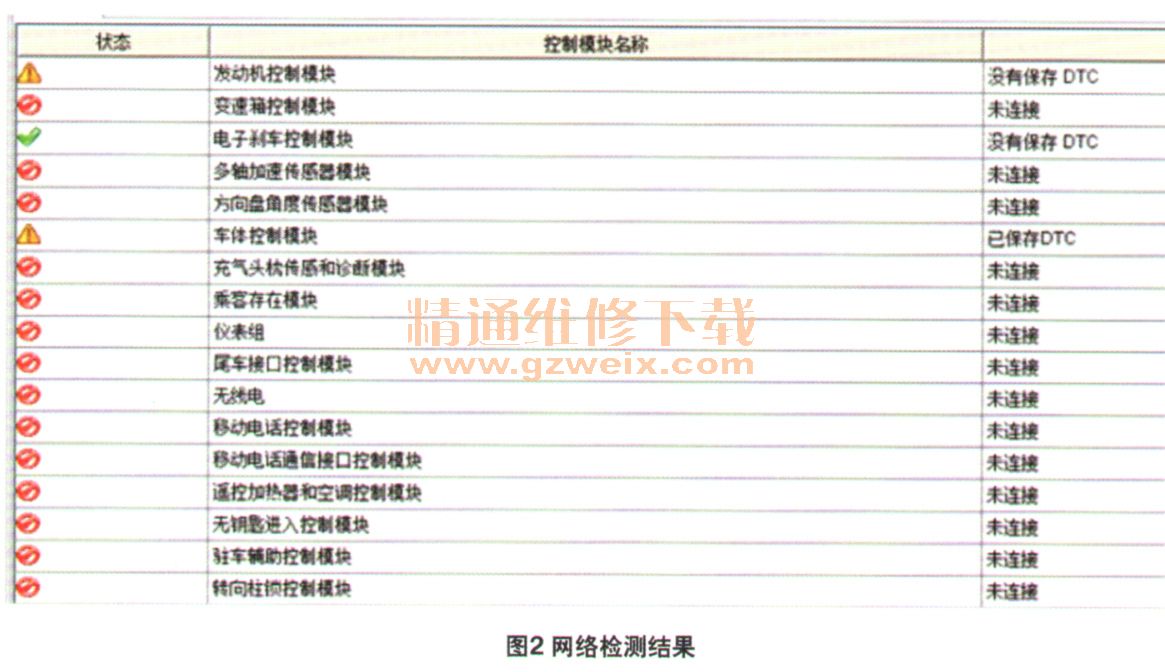

    检查分析：维修人员试车发现该车发动机没有启动迹象，而且启动机运转时间一超过3s便会自动停止。拔出钥匙后，组合仪表不能正常关闭（图1）。检测各控制单元，发现故障码B389A—防盗控制单元的识别数据出错，显然在这种状态下发动机是无法启动的。查看低速网络通信状态，发现有多个控制单元未连接（图2）。



    查阅资料得知，该车的低速网络为星形连接，其特点是任何一个控制单元的数据总线如果出现断路，不会影响整个网络的工作。但如果是短路，那么整个网络就无法正常工作。

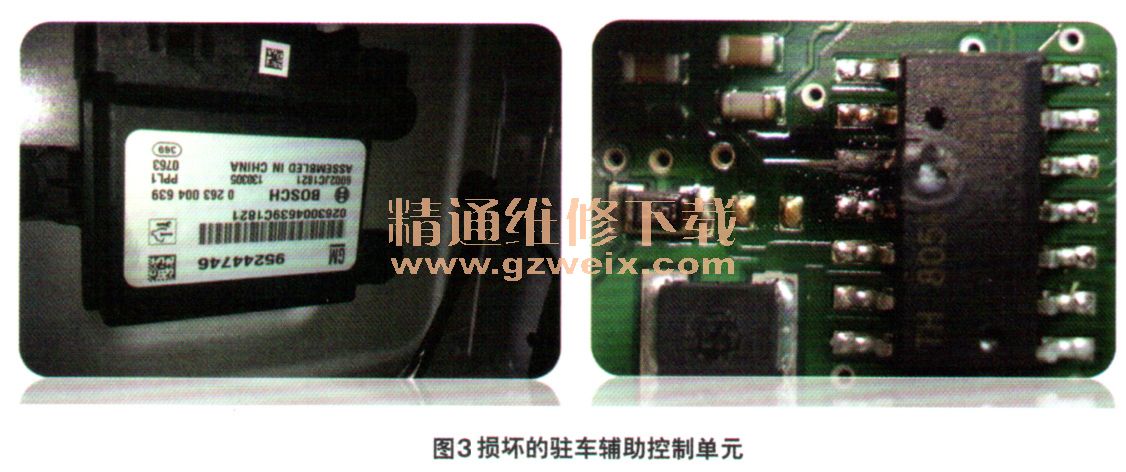

    测量诊断插座1号端子与搭铁之间的电压，在0.1V以下。而正常情况下，它应该在1-3V跳动。测量结果表明，该车的数据总线确实是存在对搭铁短路的情况。逐一断开各控制单元，发现当断开车身后部的驻车辅助控制单元时，数据通信恢复正常。拆开控制单元检查，发现其中的电子器件有烧蚀（图3）

    故障排除：更换驻车辅助控制单元，试车确认故障排除。
    相关资料：2015年雪佛兰科鲁兹原厂维修手册
