大众新帕萨特轿车无法启动故障检修
来源:本站整理  作者:佚名  2019-08-08 07:44:26

     一辆行驶里程约2万km、装配1.8TSI发动机的2013年上汽大众新帕萨特轿车。该车无法启动

    故障诊断:与客户沟通,客户反映第一次出现故障是正常行驶后,停在楼下大约1小时后出现无法启功的现象。确认故障现象,启动发动机,按启动开关无反应,同时发现电子驻车灯不能点亮,检测蓄电池电压正常。
    使用诊断仪对车辆进行引导性故障查询。01发动机故障码:B1 1A511,端子S对地短路;P305300,启动机启动,端子50返回信息对地短路/断路。09电子中央电气设备故障码:00883,点火启动开关(端子S)。

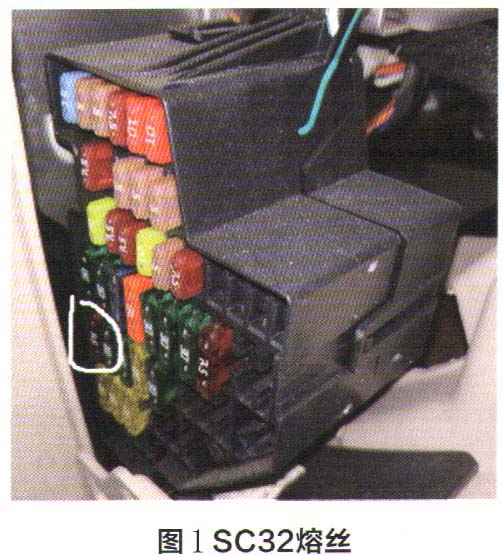

    根据诊断仪的故障信息,进入Elsapro系统对电路图进行分析,发现多个故障码与共同熔丝SC32有关联,检查SC32(图1)发现其熔断,更换后故障排除。

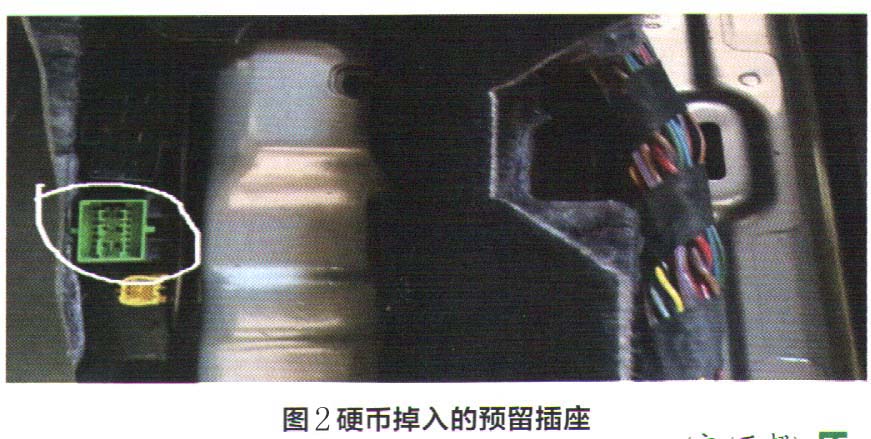

    试车过程中故障再现,检查仍为SC32熔丝熔断,可以判断SC32供电线路或电器存在对地短路故障。阅读电路图,发现该熔丝也对后座娱乐系统供电,可是此车未安装该系统。查找该系统预留插座,发现一个一元硬币掉入该插座内,硬币随车辆行驶晃动,造成插头的插脚之间短路,烧毁熔丝(图2)。去除硬币后试车故障未再现,故障排除。
