排除桑塔纳3000轿车EPC灯报警故障
来源:本站整理  作者:佚名  2013-03-03 08:05:28



    一辆行驶里程约10km的上海大众桑塔纳3000 1.8轿车。用户反映组合仪表上的EPC灯报警,车辆无法正常加速,发动机怠速不稳。

    故障诊断:目前上海大众生产的发动机都带有电子节气门控制系统(EPC ),不再由拉索来对节气门进行控制,加速踏板和节气门之间无机械结构的连接,节气门开度由发动机控制单元按设定的程序通过节气门内部1个电动机来控制,节气门开度不完全取决于加速踏板位置,这样做的优点是发动机控制单元可以根据不同的情况(加速踏板位置、废气排放、燃油消耗、安全性等)自主地确定节气门位置。因此,发动机在安装了电子节气门控制系统后,能真正实现排放控制、定速巡航控制、牵引力控制、电子稳定系统控制、最佳转矩控制以及最佳怠速控制等控制功能,使发动机和汽车其它控制系统(自动变速器,制动系统)之间协作更完美。



    接车后,用故障诊断仪KT600查询故障码,发现在发动机故障存储器中存有17951  P15431(节气门驱动角度传感器G187),17580 P1172(节气门驱动角度传感器2G188,17987 P1579(节气门控制基本设定单元自适应未启动。状态:阻值过小)的故障码。随即清洗节气门体,并检查节气门体上的插头,又对相关系统进行基本设定后,故障仍不能排除。



    使用故障诊断仪进入发动机测量数据块(01-08-062)读取节气门角度传感器G187G188的信号。正常情况下,在发动机怠速时,G187的数据是14%,G188的数据是86%。将加速踏板缓慢踩到底,同时观察诊断仪上节气门角度传感器的数据,G187的数据应逐渐增大,G188的数据应逐渐减小。通过仔细观察发现,G187G188的数据都为100%,踩下加速踏板后,G187G188的数据没有发生变化还是为100%



    根据测量数据,我认为造成该故障的原因可能有以下几点:首先可能是节气门本身有故障;其次可能节气门位置传感器线路故障,导致EPC灯点亮;另外,也有可能是发动机控制单元有故障。



    为了确定故障点,决定先检查节气门体本身是否有故障。拔下节气门插头,用万用表Rx 1Ω挡检测节气门体定位电机G186的电阻值,将万用表的正极接线柱连接到G186/3号线,负极接线柱连接到G186/5号线上。测得节气门定位电机的电阻值为2.5Ω,属于正常值(正常值为2.32.5Ω)。从检测的电阻值反映出节气门的定位电机是没有故障的。接下来要检测的是G187节气门角度传感器1G188节气门角度传感器2的电阻值。在测量G187G188的电阻值前要将万用表的挡位调到Rx100Ω的位置。挡位调整完成后先检测J338/2-J388/4之间的电阻值,正常值为550Ω,。经检测J338/2-J338/4的实际电阻值为561ΩL,属正常值范围。然后再分别检测J338/2-J338/1,测得电阻值为1345Ω,电阻正常(标准是1300Ω) 。检测J338/2-J338/6 ,测得电阻值为988Ω,电阻正常(标准是1000Ω)。检测J338/6-J338/4,测得电阻值为1250Ω,,电阻正常(标准是1200Ω)。检测338/6-J338/1,测得电阻值为628Ω,电阻正常(标准是650Ω)。检测J338/1-J338/4,测得电阻值为1623Ω,电阻正常(标准是1600Ω)。根据检测后的数据判断节气门位置传感器没有故障。(注:电阻值在部件使用中有一定的误差,误差值在100Ω左右。)

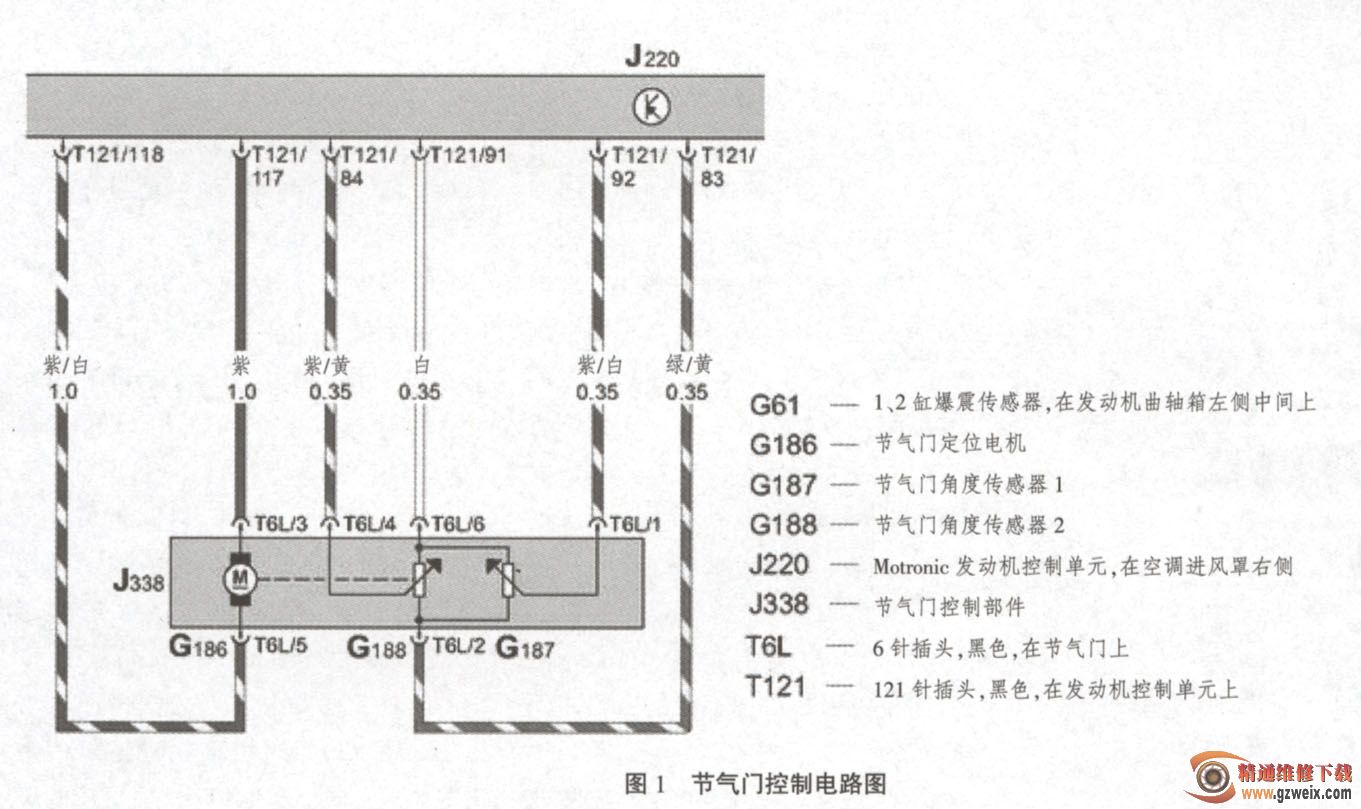

    在排除了节气门位置传感器有故障后,根据图1对节气门位置传感器线路进行检测,由于在发动机控制单元中存储有G186,Gl87,Gl88的故障码。首先从G186(节气门的定位电机)的线路开始检查。因为G186只有2条线路控制,1条是电源线1条是搭铁线,所以检测G1862条线路方法比较简单。先拔下节气门体上的插头,打开点火开关,将万用表调到电压挡。用万用表的正接线柱连接到G186/5上,负接线柱连接到G186/3上。经测量,节气门定位电机线路上有5V电压,这说明节气门定位电机线路是没有故障的。再检测G187(节气门角度传感器1)和G188(节气门角度传感器2)的线路。从故障码、数据流和图1的线路中判断G187G188的线路不可能有故障。因为G187G188的信号线只给G187G188提供信号,它们的信号线路若有故障,数据流中的数据不可能出现无穷大,数据出现无穷大只有1种可能,那就是J338/2J338/6的线路有故障,才会有这样的数据流。所以根据数据流可以判断G187G188的信号线路没有故障。下一步就要进行检测J338/2J338/6的线路。因为J338/21条电源线而J338/61条搭铁线,只要将万用表的正负极分别连接到J338/2J338/6上检测电压即可。经检测发现J338/2-J338/6没有电压,但是J338/2和缸体搭铁测得有5V电压,这说明J338/2电源线是完好的,故障出现在J338/6搭铁线上。发现了J338/6搭铁线路有问题,马上关闭点火开关,拔下发动机控制单元的插头,测量J338/6-T121/91之间的线路上的电阻值,正常值应为0.1Ω,而该线路的电阻值为无穷大,这说明该线路断路。为了排除故障及确定故障位置,只能剥开发动机线束检查。经检查发现J338/6搭铁线路断路。
