第二章  发动机的拆装与维护
    一、发动机总成的拆卸

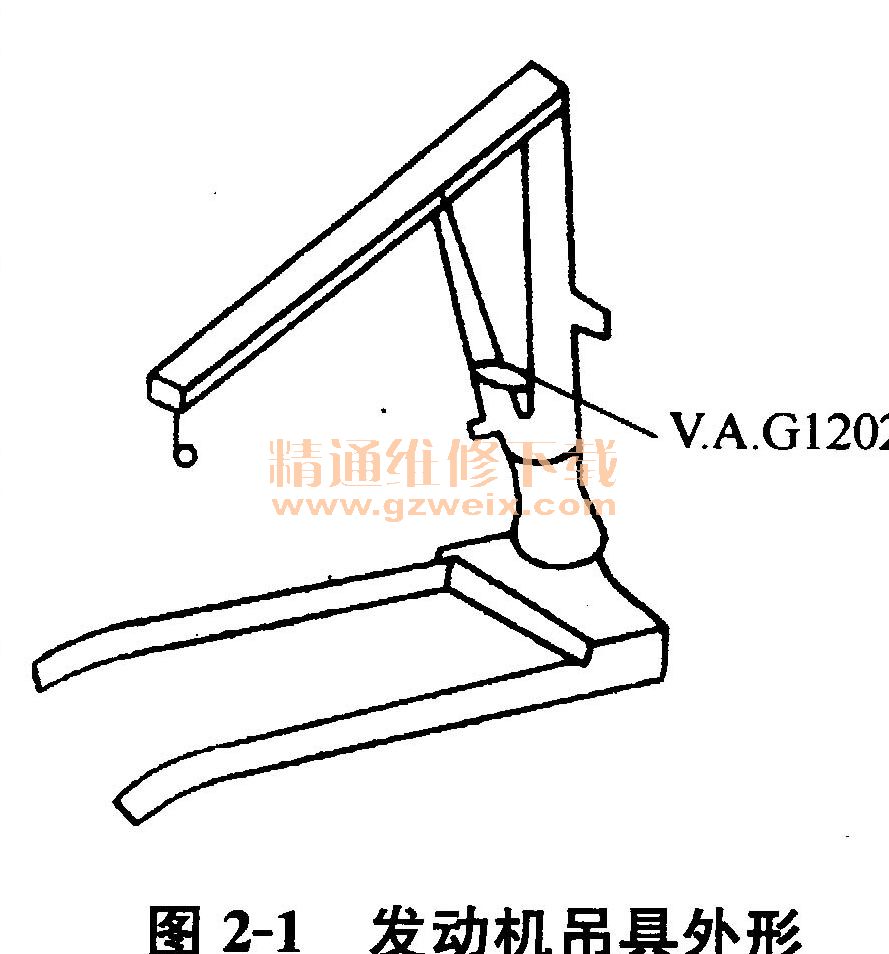

    在拆卸发动机总成时，可先将发动机与变速器脱开，再用专用吊具将发动机从汽车上吊下来（发动机吊具外形如图2-1所示）。

    发动机总成的拆卸步骤如下（以桑塔纳轿车AFE型发动机为例）：
    ①放净发动机油底壳中的机油，并加以收集。
    ②从蓄电池上拆卸下搭铁线或从汽车上卸下蓄电池。
    ③将暖风开关拨到“暖气”位置。
    ④打开散热器盖。
    ⑤水泵有三个进口：自散热器出水口来的称为大循环进口；自暖风出水口来进入水泵的第二进口；小循环时的水泵进口。将水泵大循环进口处拆开，放出冷却液，并用容器收好，以便以后使用。
    ⑥拆卸全部在发动机上的与电子控制系统相关联的线接头（包括分电器上的中心高压线），并移开线束。
    ⑦拆下并移开所有与发动机上相连接的真空管、油管，并用清洁布料（不会脱丝的织布）堵住各管口。
    ⑧拆下散热器支架，取出散热器、风扇及护风罩整体。
    ⑨拧松发电机张紧支架螺栓和空调压缩机架螺栓，卸去V形带。
    ⑩拆下空气滤清器及管道，并用清洁布料盖住进气管口。
    11将空调压缩机先从发动机上卸下，注意不要拆开或分离各管道，而应将压缩机和管道一起移在车身一侧用软线缚住，如图2-2所示。

    12卸开节气门拉索和离合器拉索。
    13拆下起动机上导线接头，拆卸起动机紧固螺栓，卸下起动机总成。
    14拆下排气管与排气支管接口处螺栓，将排气管分开，注意断开氧传感器的线接头。
    15拆下发动机和变速器的连接螺栓和飞轮壳的固定螺栓，将变速器脱开。

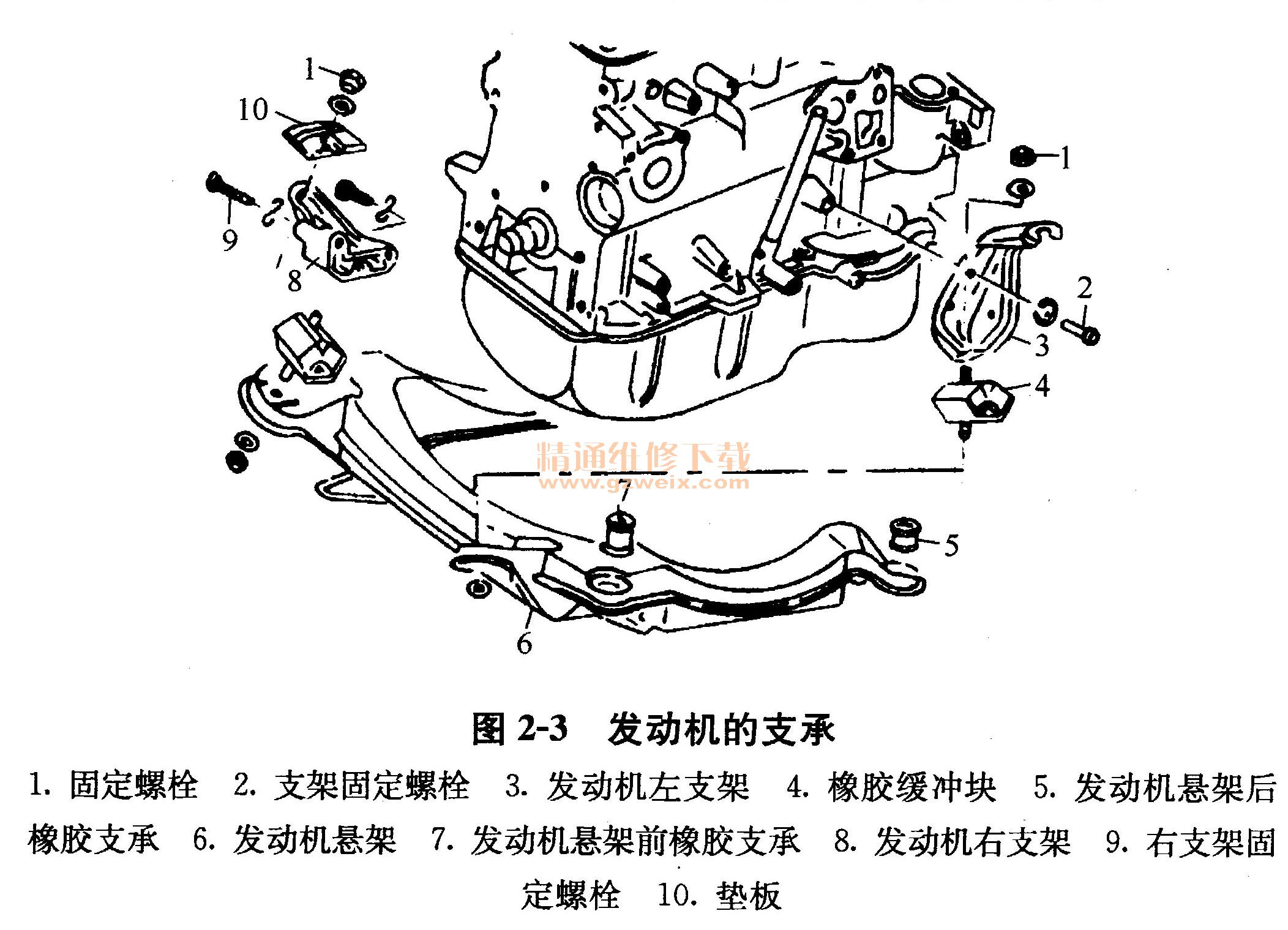

    16如图2-3所示，拆下发动机支撑橡胶缓冲块锁紧螺母。

    17将吊座夹头放在发动机后端，旋紧连接螺栓，如图2-4所示。

    18拆卸下正时齿带（齿形带）上的防护罩。

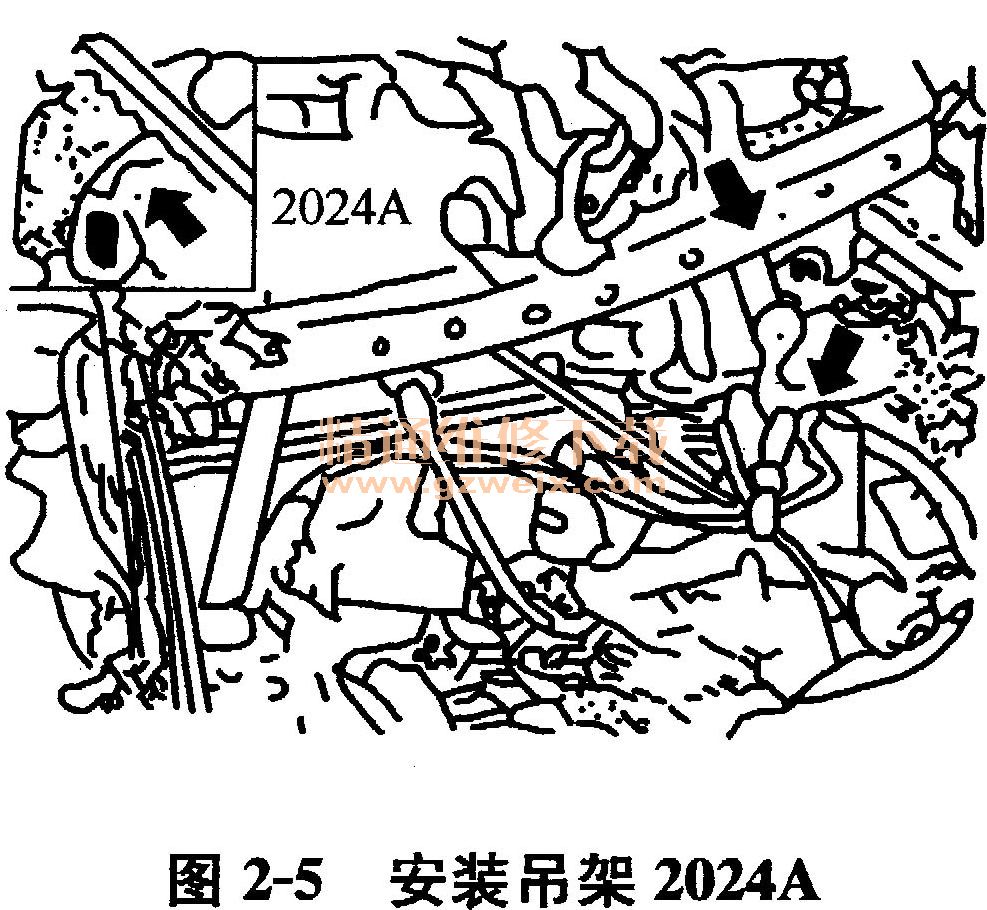

    19如图2-5所示，放入吊架。在V形带轮端，对第3号位第3孔插入销子；在飞轮端，将销子插入8号位第2孔（标在吊架上的1～4号插孔，对着V形带轮方向，板铁的孔位从吊钩端数起）。插销与吊钩，均用弹簧开口销保险。

    20起吊发动机，使发动机脱离发动机支座。再次拧紧专用工具VW785/1B吊座夹头的支承螺栓。
    21拔出发动机与变速器的连接螺栓，使发动机脱离变速器。转动发动机，并将发动机逐渐吊起。这时应十分细心，以免在吊起过程中碰坏有关结构件。

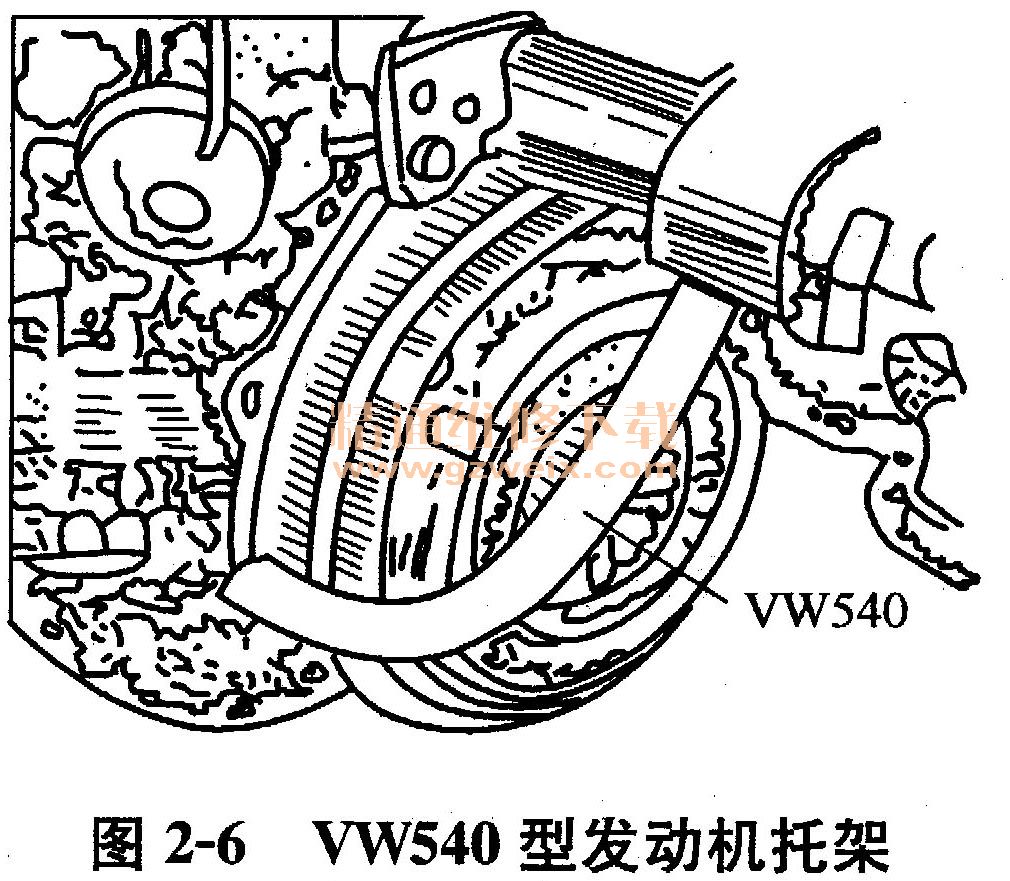

    22用专用托架（如图2-6所示），将发动机固定在装配架（旋转架）上。


    二、发动机总成的安装
    发动机的安装步骤基本上与拆卸步骤相反，但应注意下列事项：
    ①检查离合器分离轴承的磨损情况，必要时更换。
    ②分离轴承、离合器从动盘和变速器输入轴花键上应涂一薄层二硫化铝润滑脂，但分离轴承的导套不涂。
    ③将中间板放入配合连轴套，并在一些点上涂些润滑脂，固定在气缸体上。
    ④更换发动机支架橡胶缓冲块固定螺栓的锁紧螺母。
    ⑤接起动机电线注意不要碰到发动机。
    ⑥将发动机装入支座，不拧紧螺栓。通过摇动发动机使其摆正位置。
    ⑦调整离合器踏板自由行程，使之保持在15mm左右。
    ⑧按规定加注冷却液。不拧紧螺栓，调整排气管，调整节气门操纵拉索。
