新手篇—看图轻松学会汽车拆装与维护
来源:本站整理  作者:佚名  2015-01-19 08:28:01

    二、转向器齿轮密封圈的更换
    ①拆卸转向器。把转向器固定在台虎钳上,并拆卸弯曲棒的锁销,如图5-15所示。

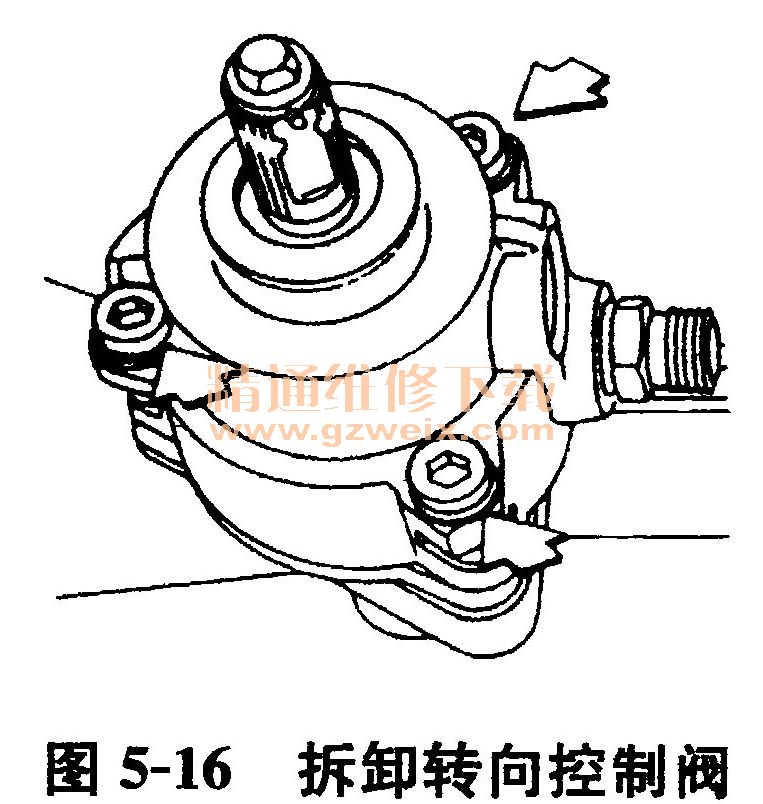

    ②拆卸转向控制阀总成,如图5-16所示。

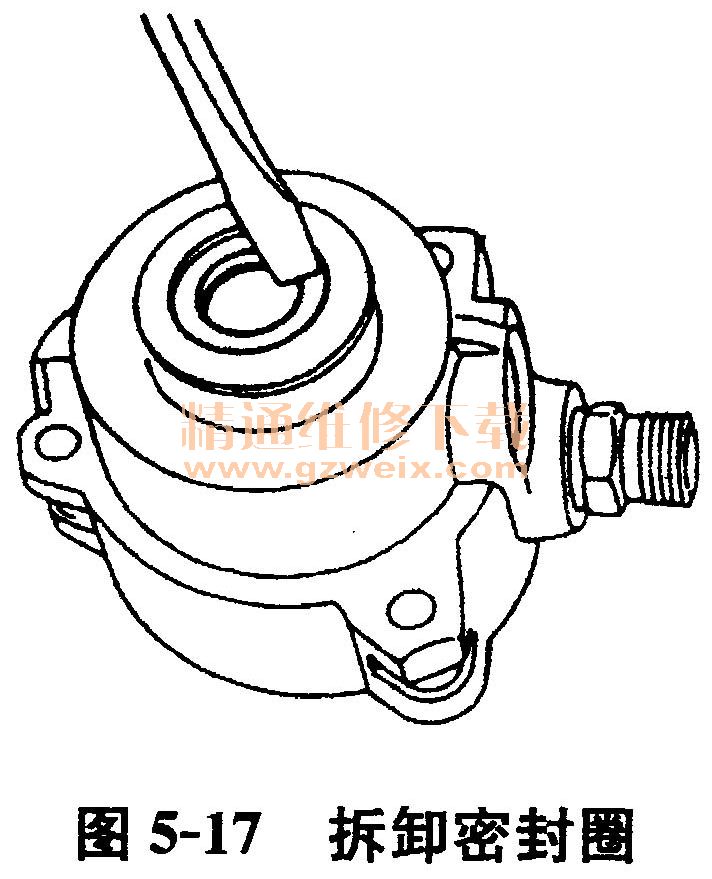

    ③拆卸转向控制阀外壳的密封圈,如图5-17所示。

    ④使用专用工具VW065和塑料铆头,把新的密封圈安装在转向控制阀外壳上,如图5-18所示。

    三、转向油泵的更换

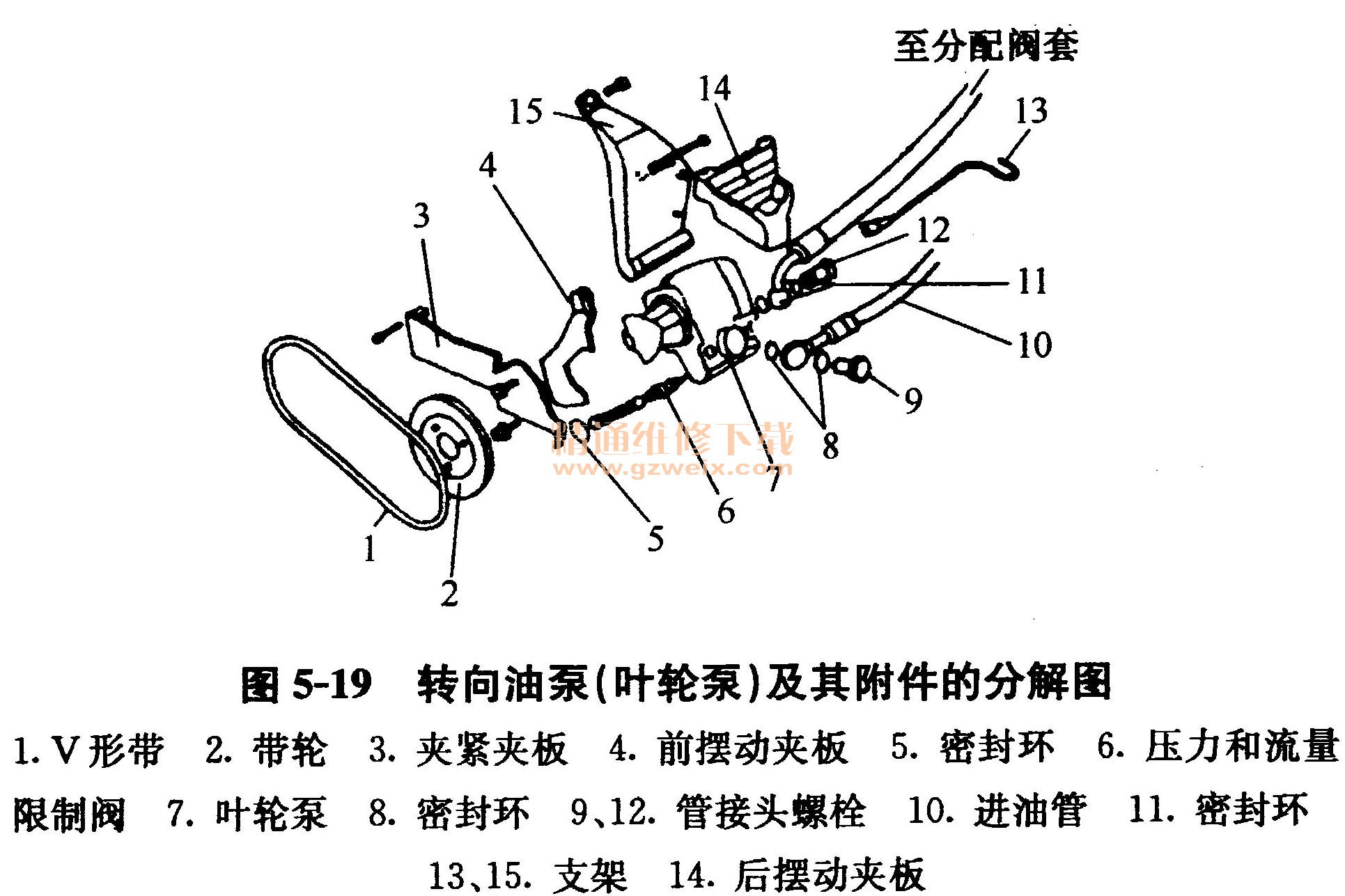

    转油泵的分解如图5-19所示,拆卸和安装转向油泵时均可参照此图进行。

    (1)转向油泵的拆卸
    ①举起车辆。

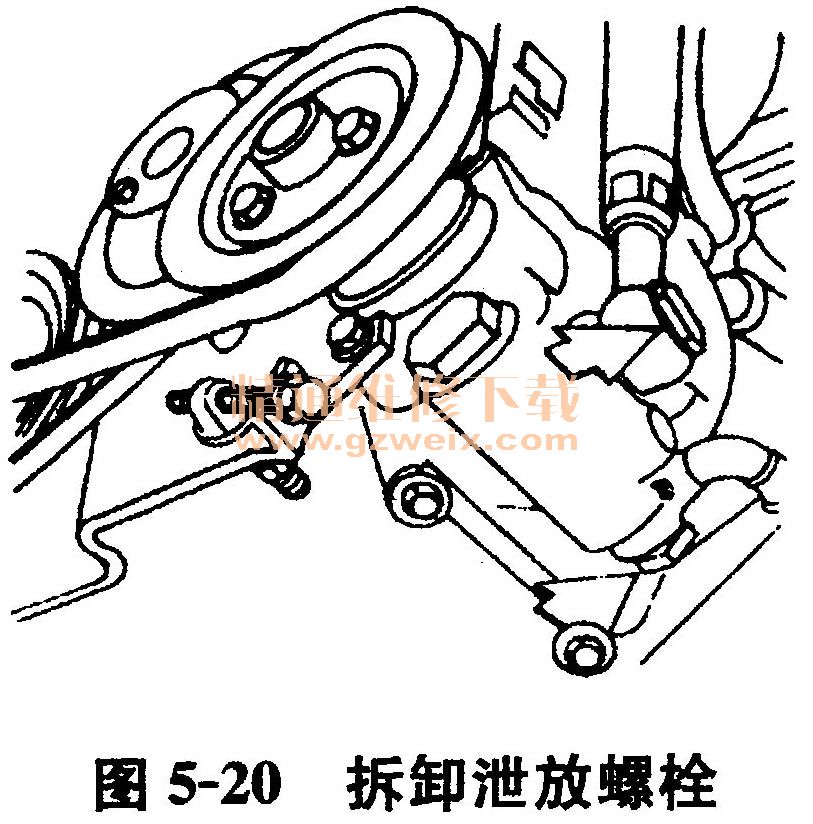

    ②拆卸油泵上回油软管的高压软管的泄放螺栓(如图5-20所示),排放ATF润滑油。

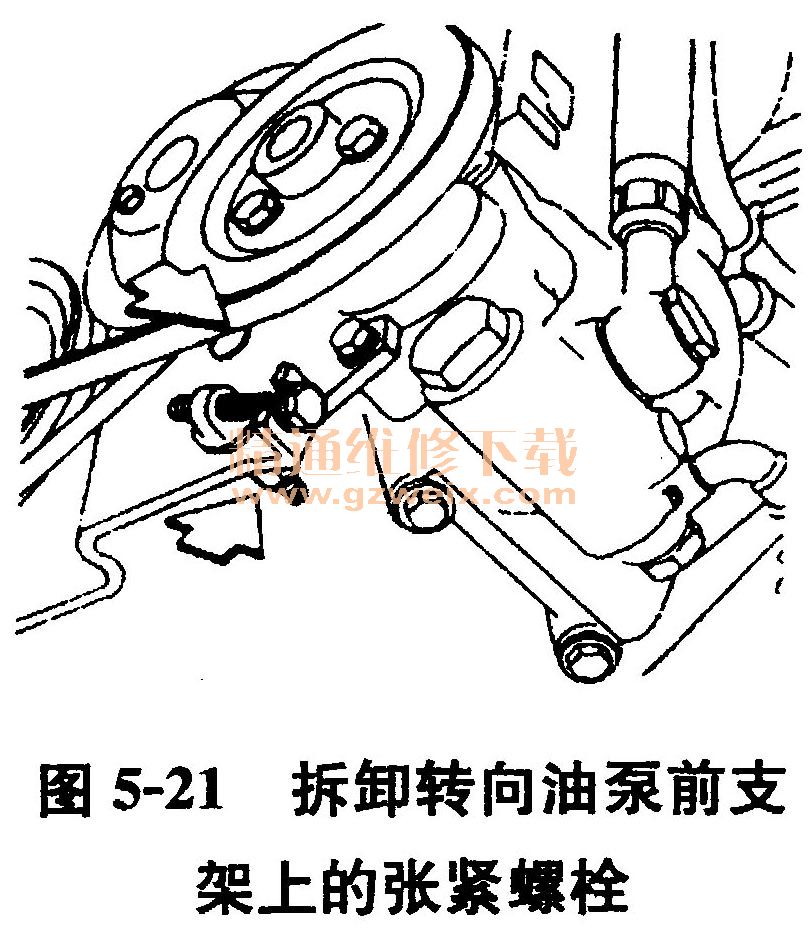

    ③拆卸转向油泵前支架上的张紧螺栓,如图5-21所示。

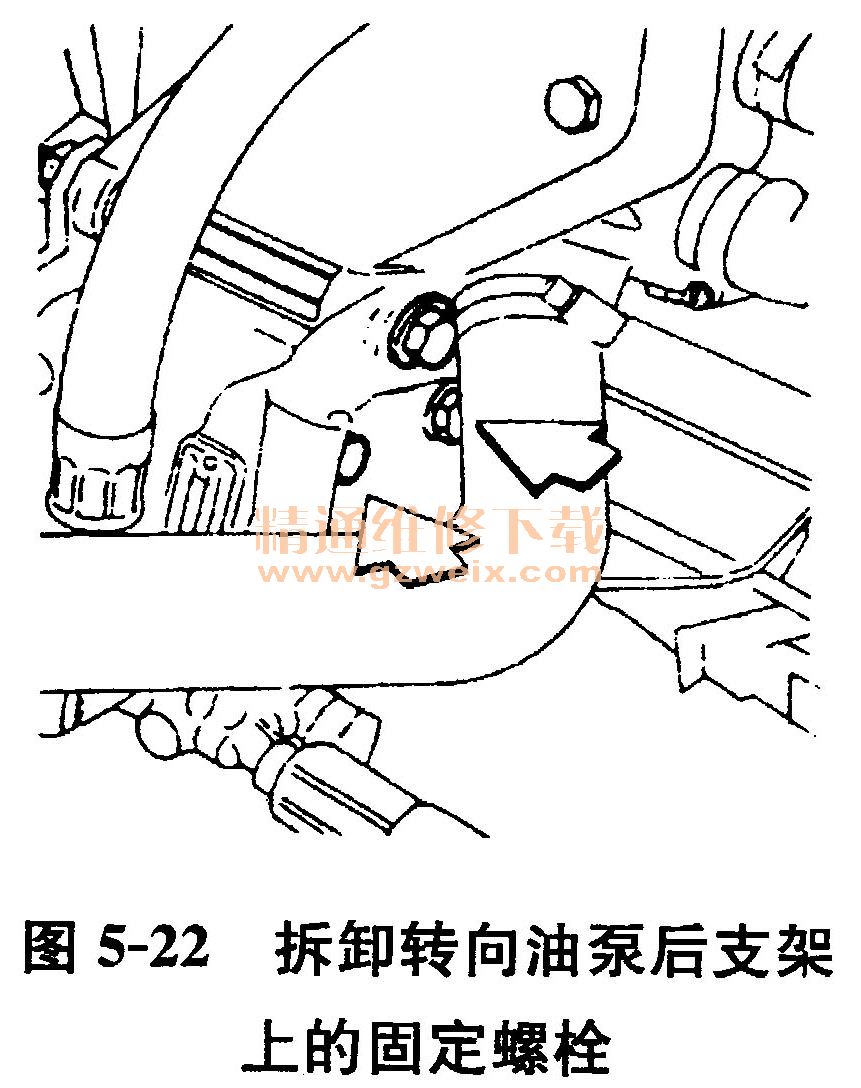

    ④拆卸转向油泵后支架上的固定螺栓,如图5-22所示。

    ⑤松开转向油泵中心支架上的固定螺母和螺栓,如图5-23所示。

    ⑥把转向油泵固定在台虎钳上,拆卸滑轮和中间支架。
    (2)转向油泵的安装转向油泵安装顺序与拆卸顺序相反。转向油泵安装完毕后应调整转向油泵V形带的张紧度,并加注ATF油液。

    四、储油罐的拆装
    (1)储油罐的拆卸松开储油罐的安装支架螺栓和储油罐进油、回油软管夹箍,从车.上拆下储油罐,如图5-24所示。

    (2)储油罐的安装安装储油罐按照拆卸的相反顺序进行。

    五、转向油泵V形带的调整
    ①松开转向油泵支架上的后固定螺栓,如图5-25所示。

    ②松开专用螺栓的螺母,如图5-26所示。

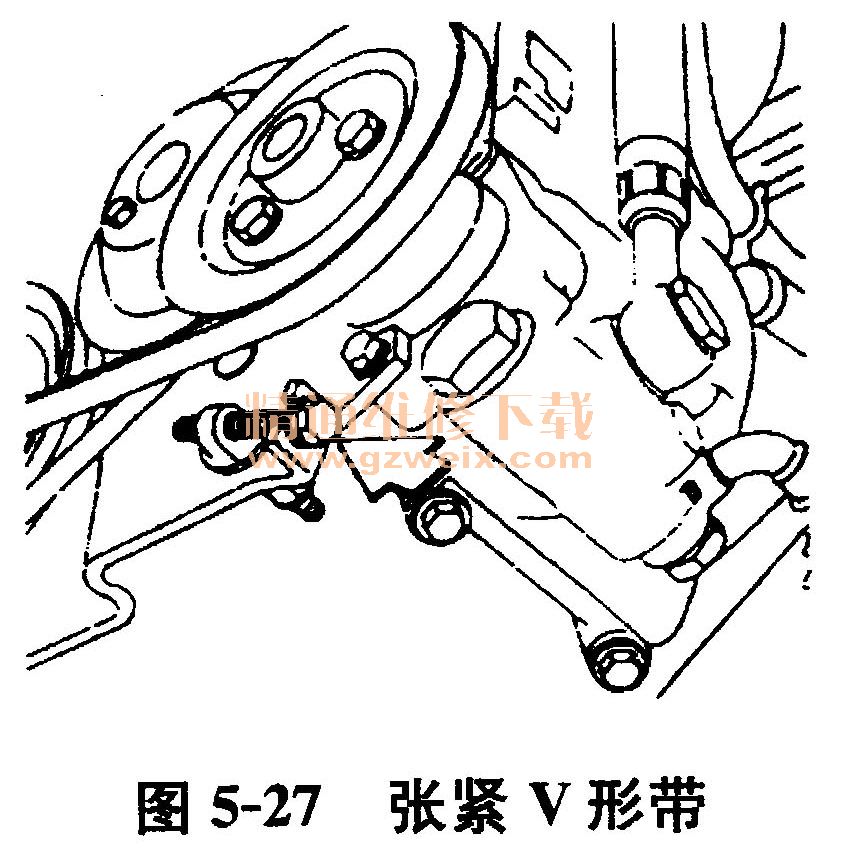

    ③通过张紧螺栓把V形带绷紧,如图5-27所示。当压在V根带中间处,V形带应有10mm挠度为合适。

    ④拧紧专用螺栓的螺母。拧紧转向油泵支架上的固定螺栓。

    六、转向系统的维护
(1)检查系统密封性 转向系
  统密封性的检查,应在热车时进行。
    将转向盘快速朝左、右两侧转至极限位置,并保持不动,此时可产生最佳管内压力。目测检查转向控制阀、齿条密封(松开波纹管软管夹箍,再将波纹管推至一旁)、叶轮泵、油管接头是否有漏油现象,如有渗漏应更换密封件。
    如果发现储油罐中缺少ATF油时,应检查转向系统的密封性是否完好。
    当转向器主动齿轮不密封时,必须更换阀体中的密封环和中间盖板上的圆形绳环。
    如果转向器罩壳中的齿轮齿条密封件不密封,ATF油液可能流入波纹管套里,此时,应拆开转向机构,更换所有密封环。
    如油管接头漏油,应查找原因并重新接好。
    (2)检查转向油泵压力
    ①将压力表装到连接管阀体和弹性软管之间的压力管中。
    ②起动发动机,如果需要,向储油罐补充ATF油。
    ③快速关闭截止阀(关闭时间不超过5min),并读出压力数,表压额定值为6.8~8. 2MPa。
    如果没有达到额定数值。,就应检查压力和流量限制阀是否完好。如不正常应更换压力和流量限制阀,或更换叶轮泵。
    (3)检查系统压力当发动机怠速运转时,打开压力表节流阀,使转向盘向左或右旋转极限位置,同时读出压力表上的压力。额定值表压为6.8~8.2MPa。
    如果向左或右边的额定值达不到要求,就要修理转向器或更换总成。
