第二节汽车拆装与维护常用工具及量具
    一、常用工具

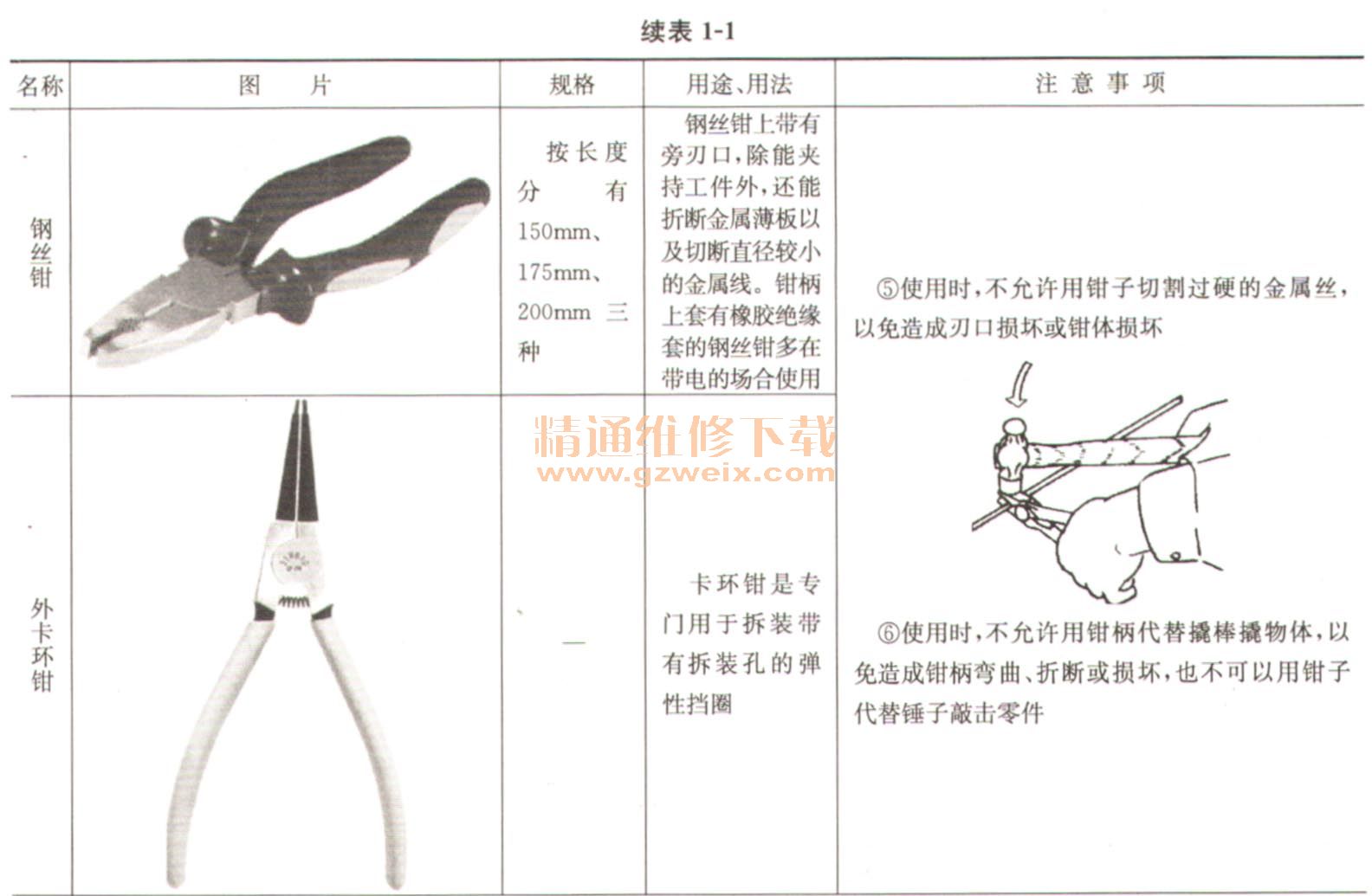

    （1）钳子摩托车维修作业中常用的钳子有鲤鱼钳、钢丝钳、尖嘴钳和弯嘴钳、断线钳、挡圈钳和多用钳等，种类与用途及使用注意事项见表1-1。钳子的规格一般以钳身长度来表示。




    （2）螺钉旋具螺钉旋具的种类、用途及注意事项见表1-2。

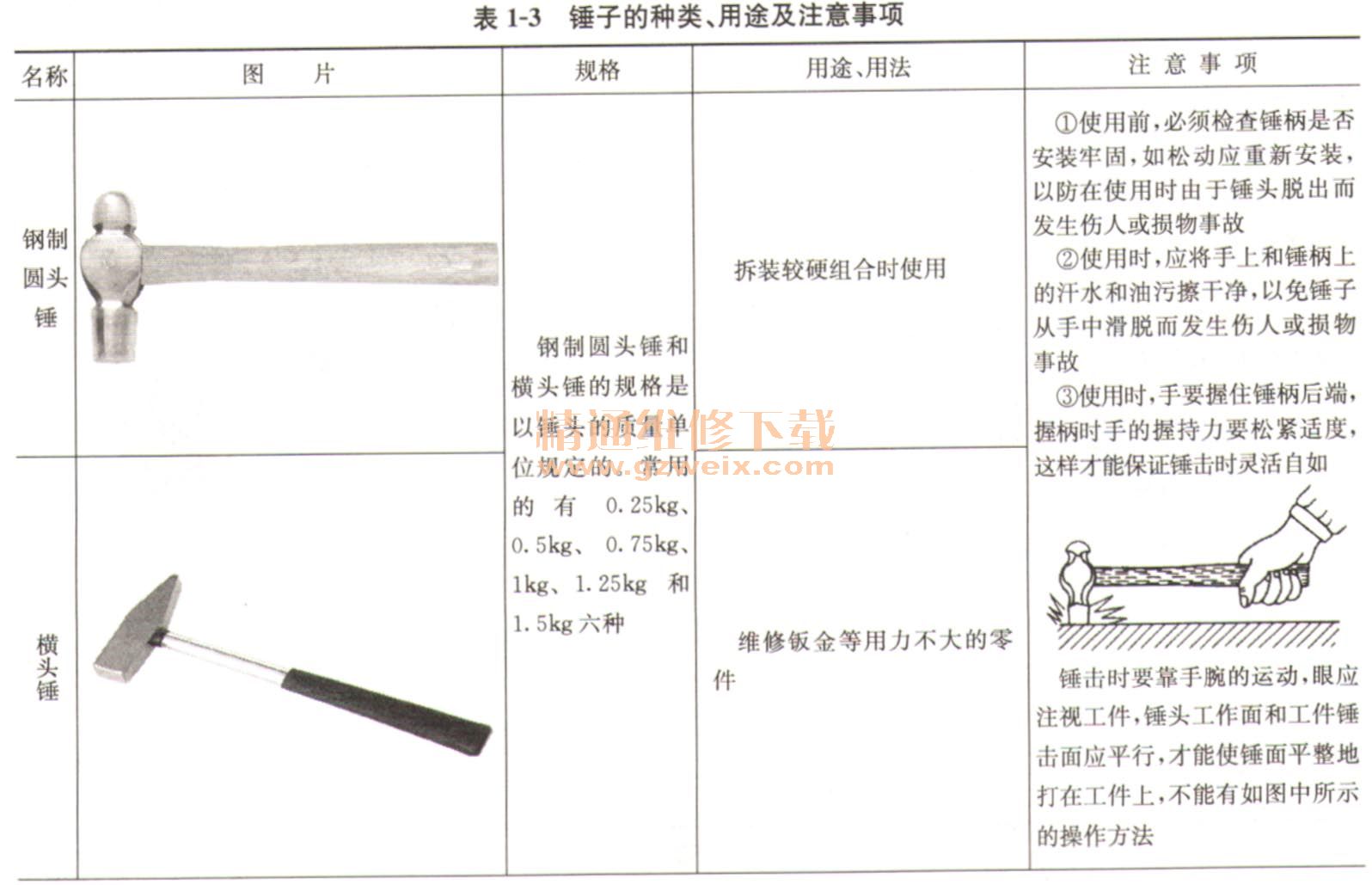

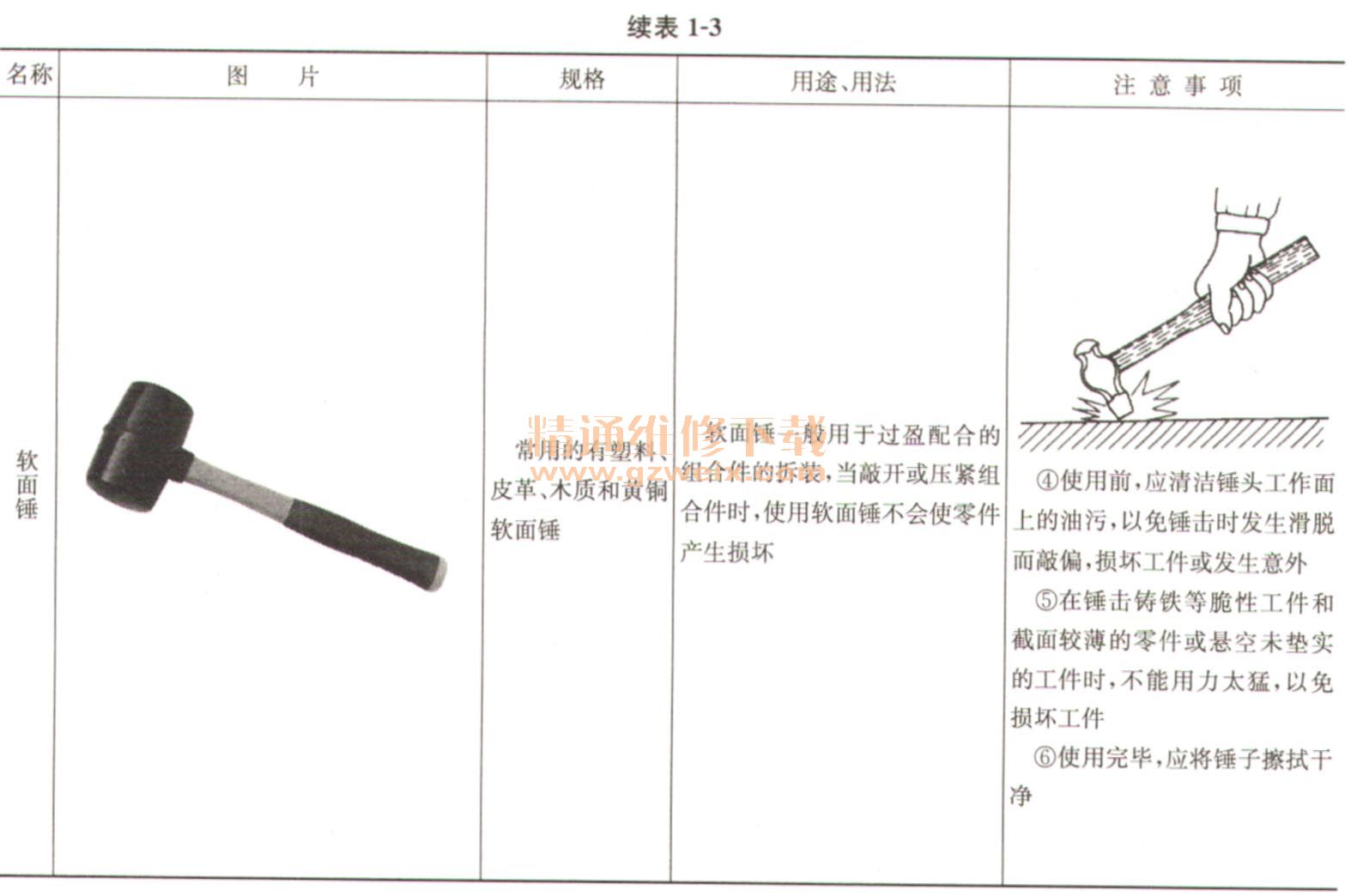

    （3）锤子锤子的种类、用途及注意事项见表1-3。

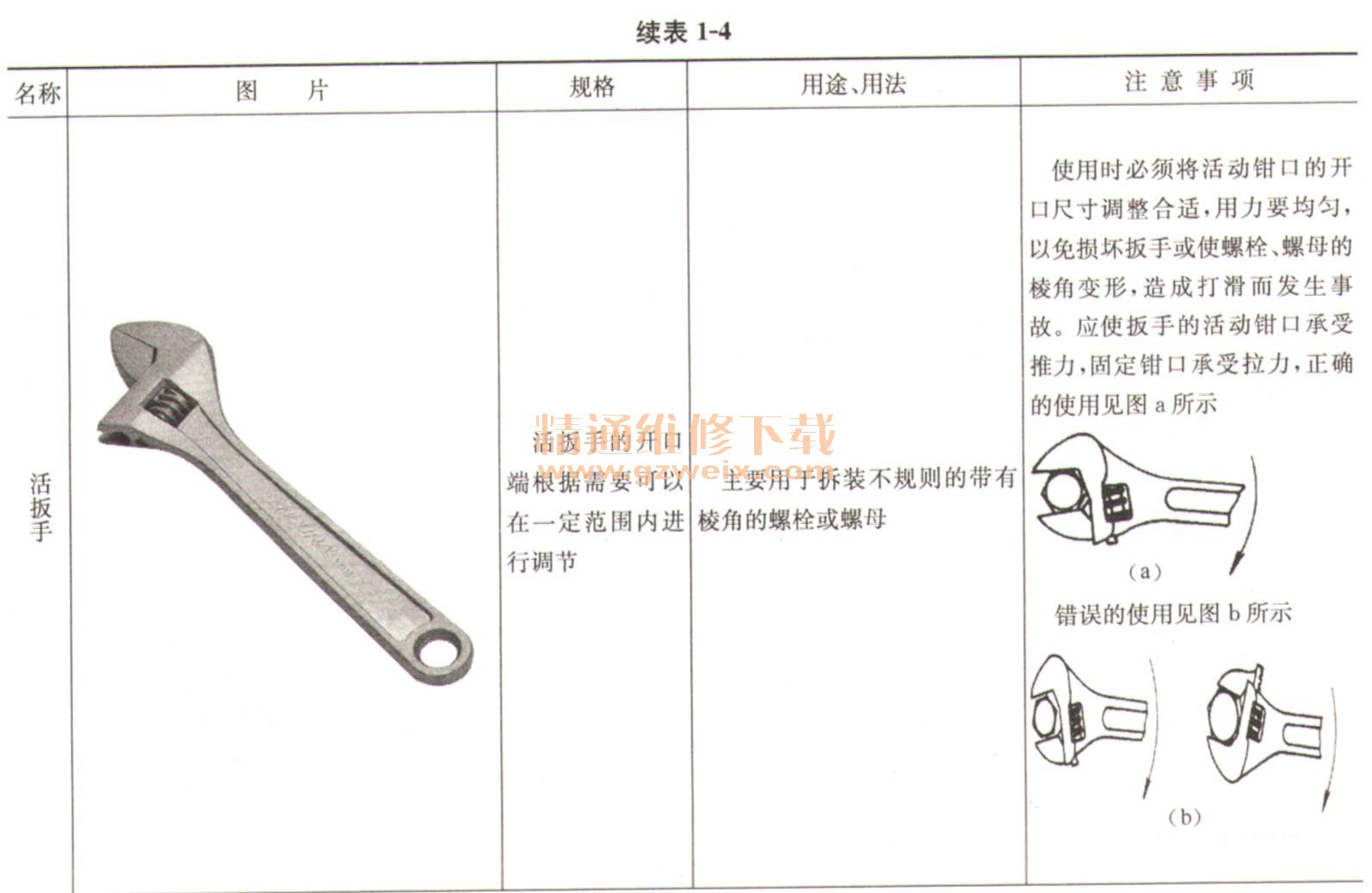

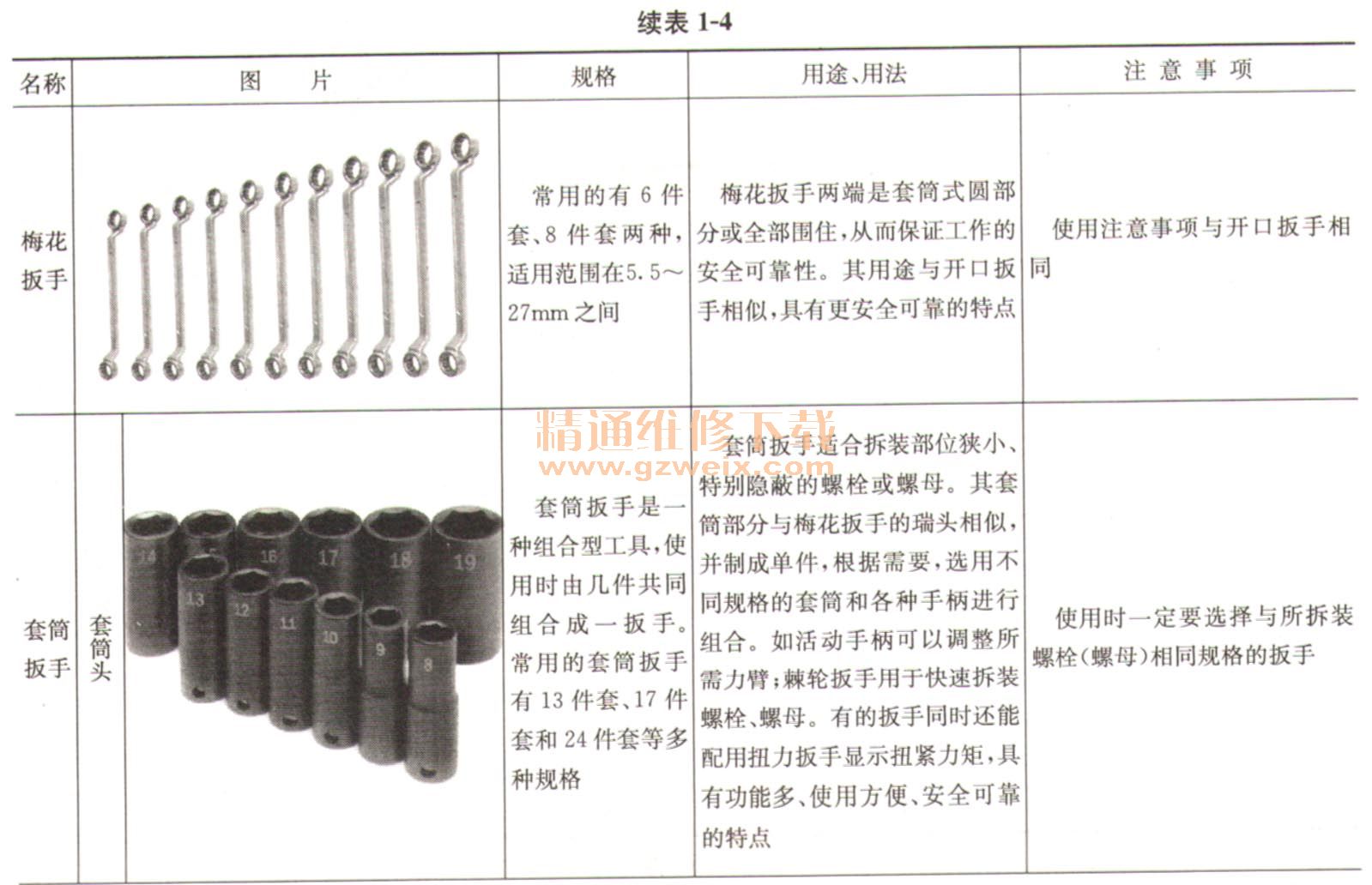

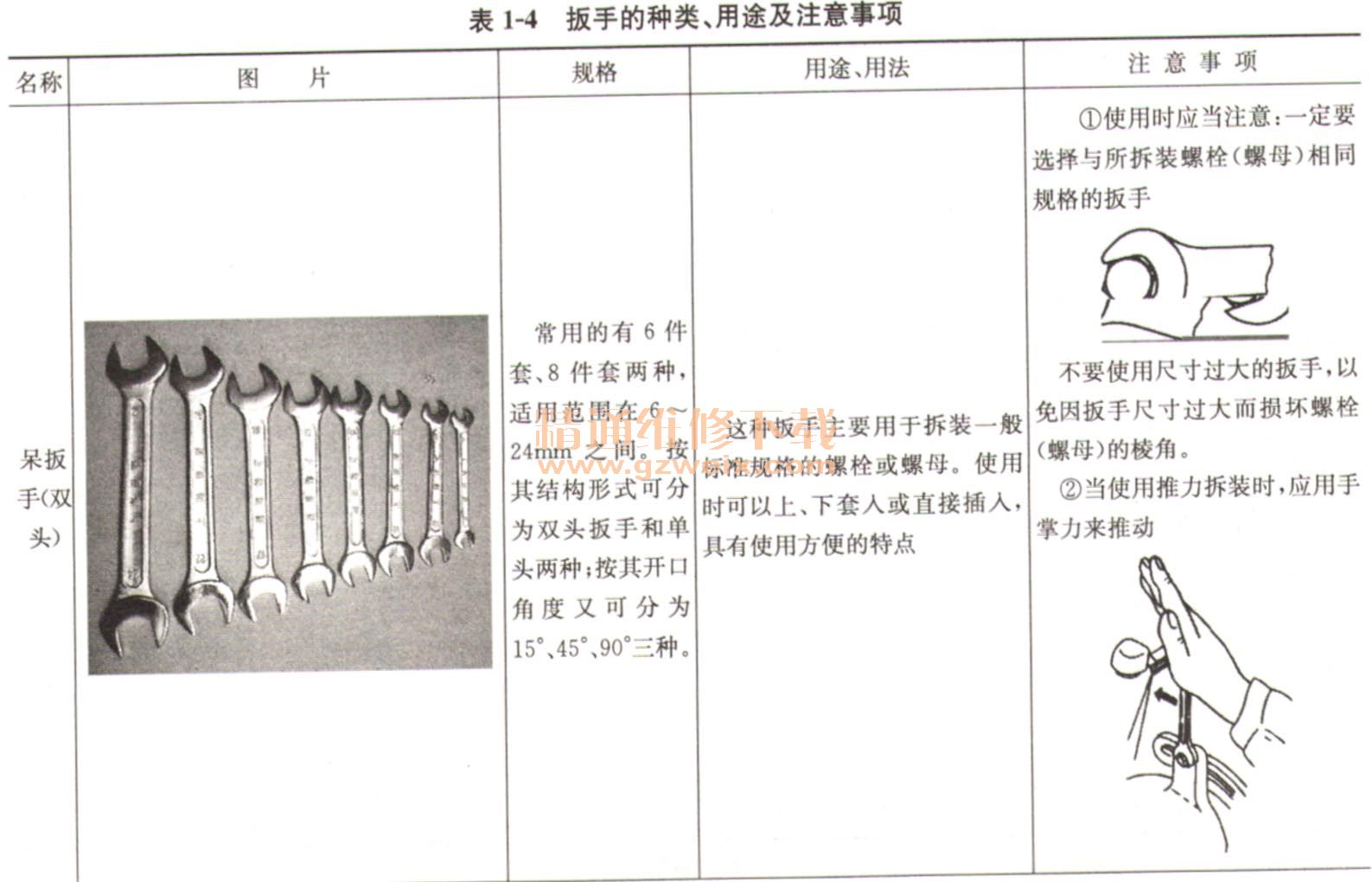

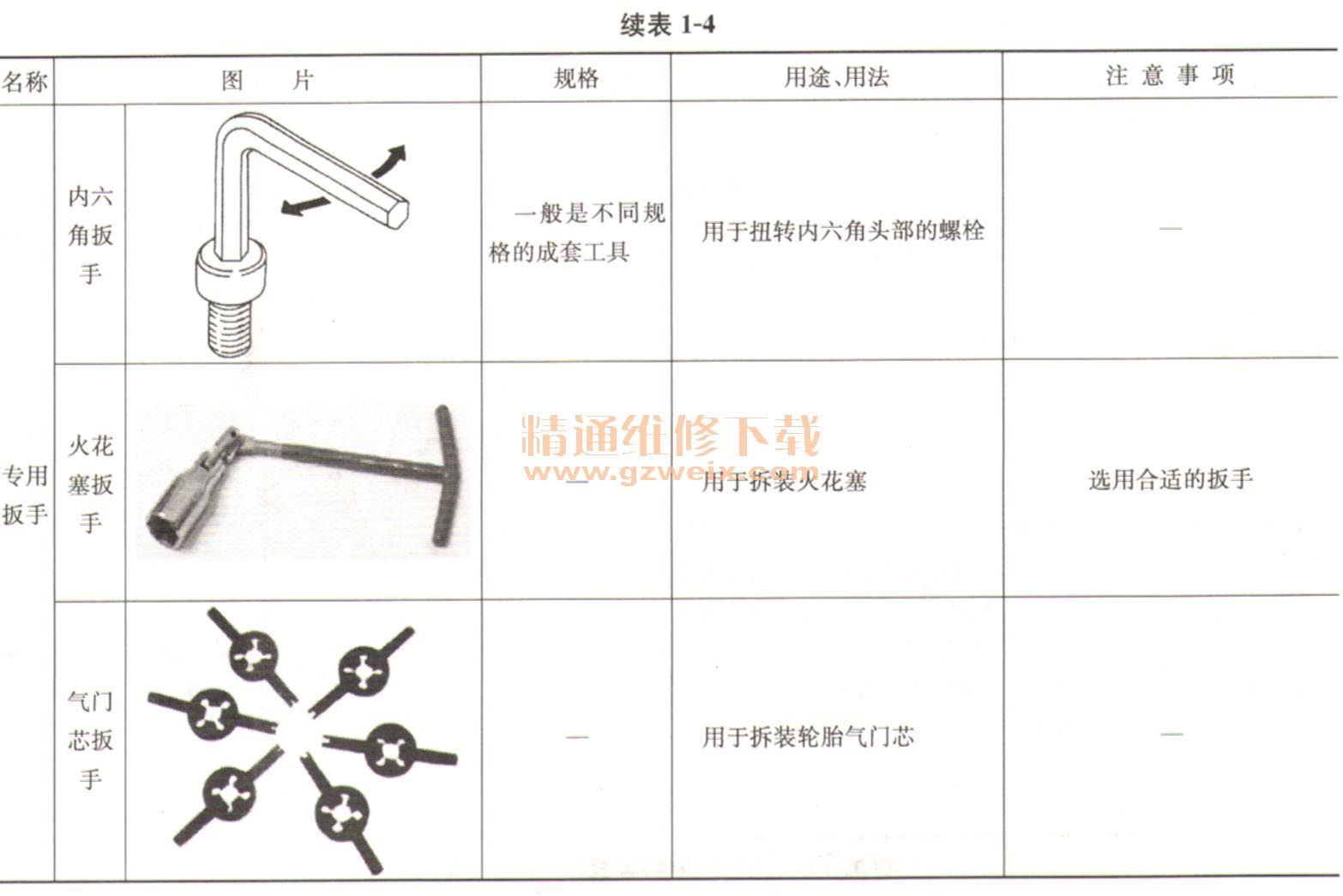

    （4）扳手扳手的种类、用途及注意事项见表1-4。

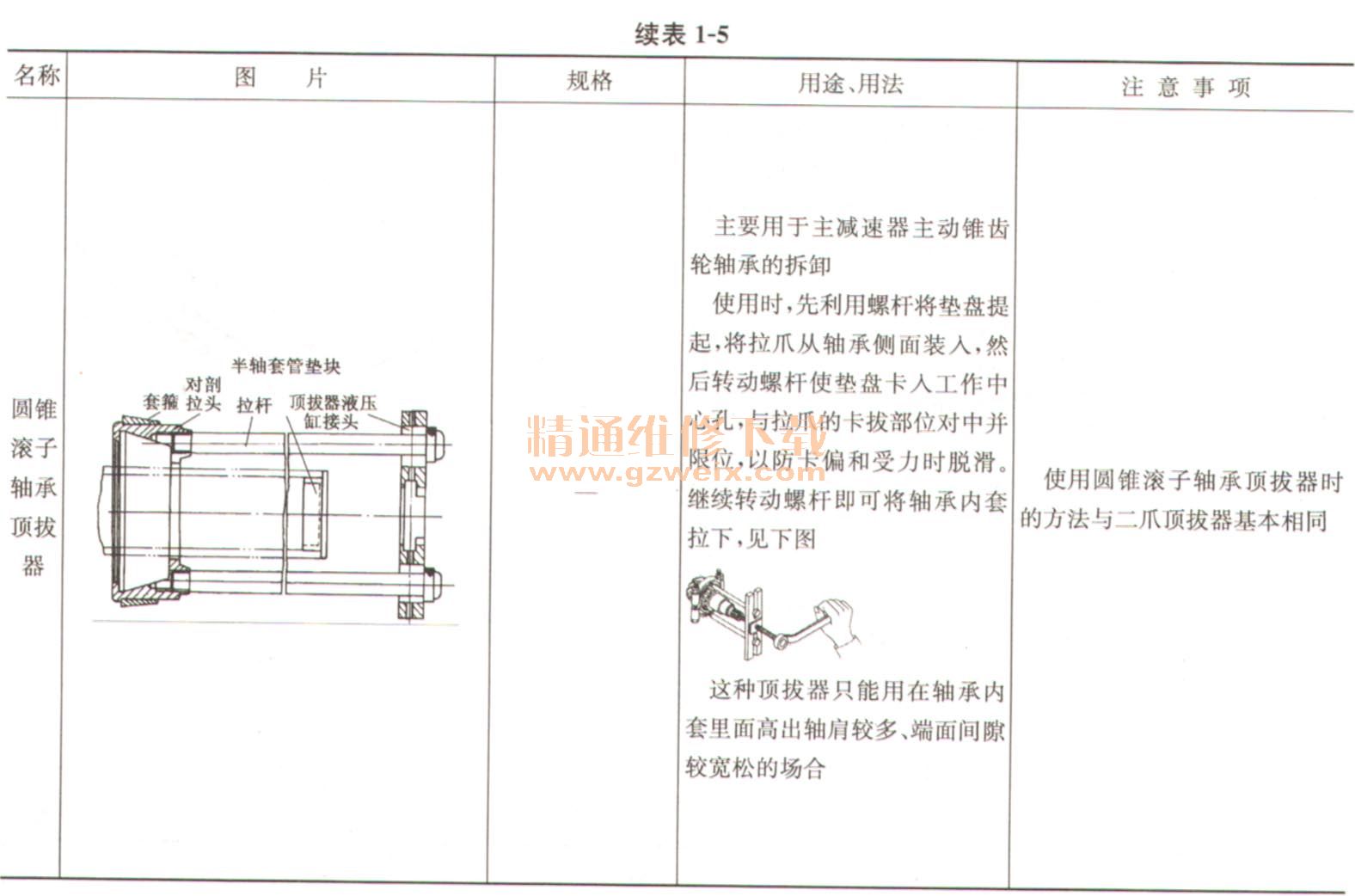

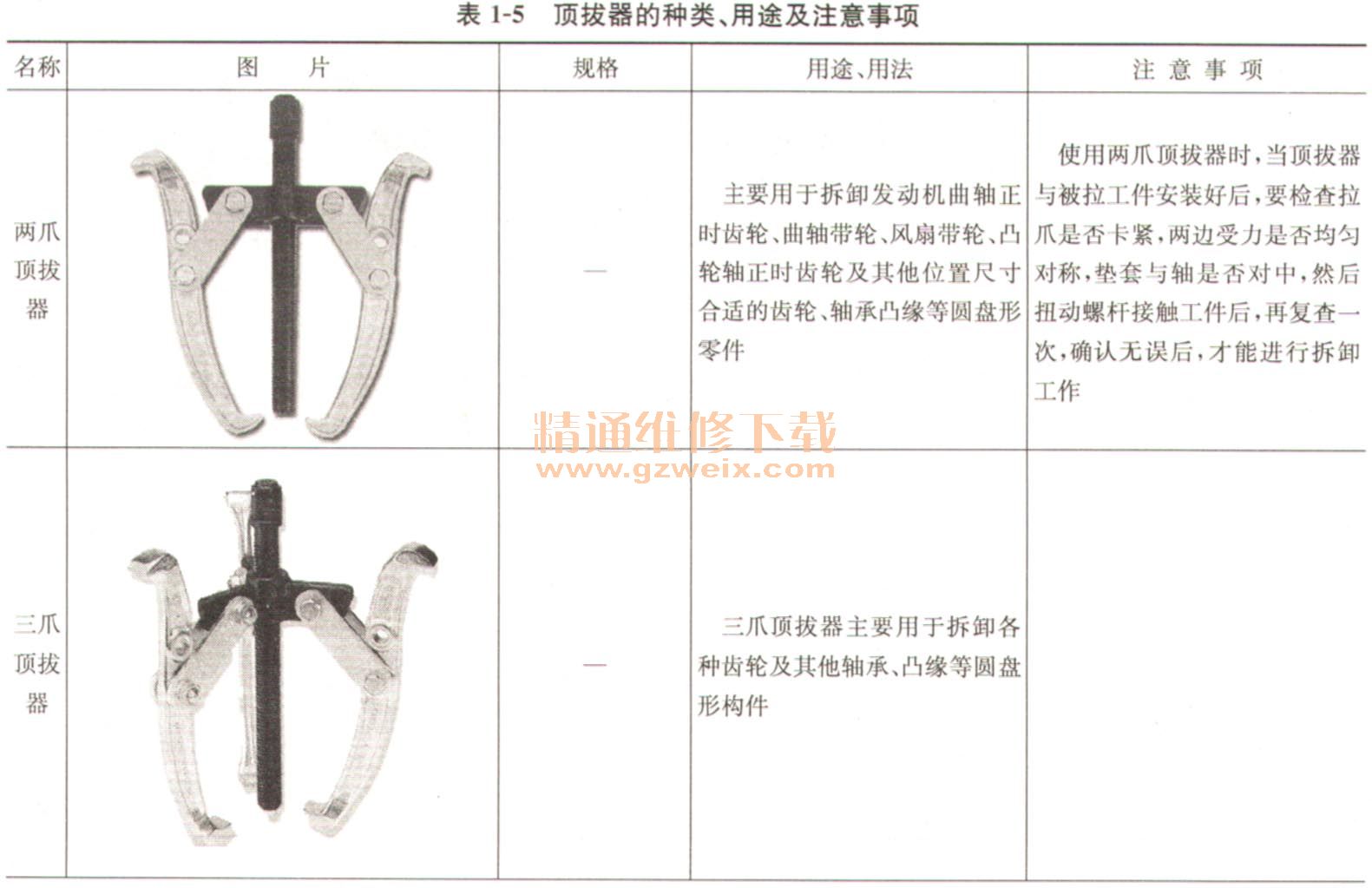

    （5）顶拔器顶拔器的种类、用途及注意事项见表1-5。

    二、常用量具
    1．塞尺

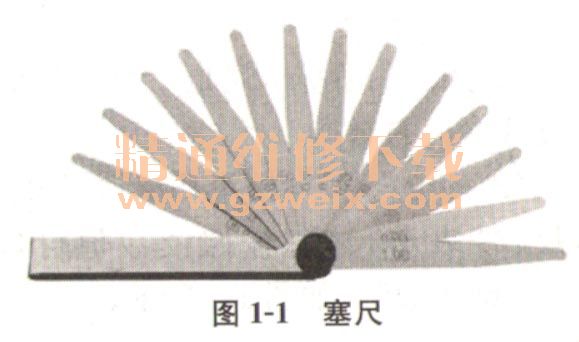

    （1）用途如图1-1所示，塞尺是一种由多片不同厚度的标准钢片所组成的测量工具，每片钢片有平行的两个测量平面，并在钢片上标出其厚度值。主要用于两个接合面之间的间隙值的检验。使用时，可以用一片进行测量，也可以由多片组合在一起进行测量。

    （2）使用方法
    ①用干净布将塞尺片两测量表面擦拭干净，不能在沾有油污或金属屑末的情况下进行测量，否则将直接影响测量结果的准确性。
    ②将塞尺片插入被测间隙中，来回拉动塞尺片，感到稍有阻力则该间隙值接近塞尺片上所标出的数值。如果拉动时阻力过大或过小，则该间隙值小于或大于塞尺片上所标出数值。

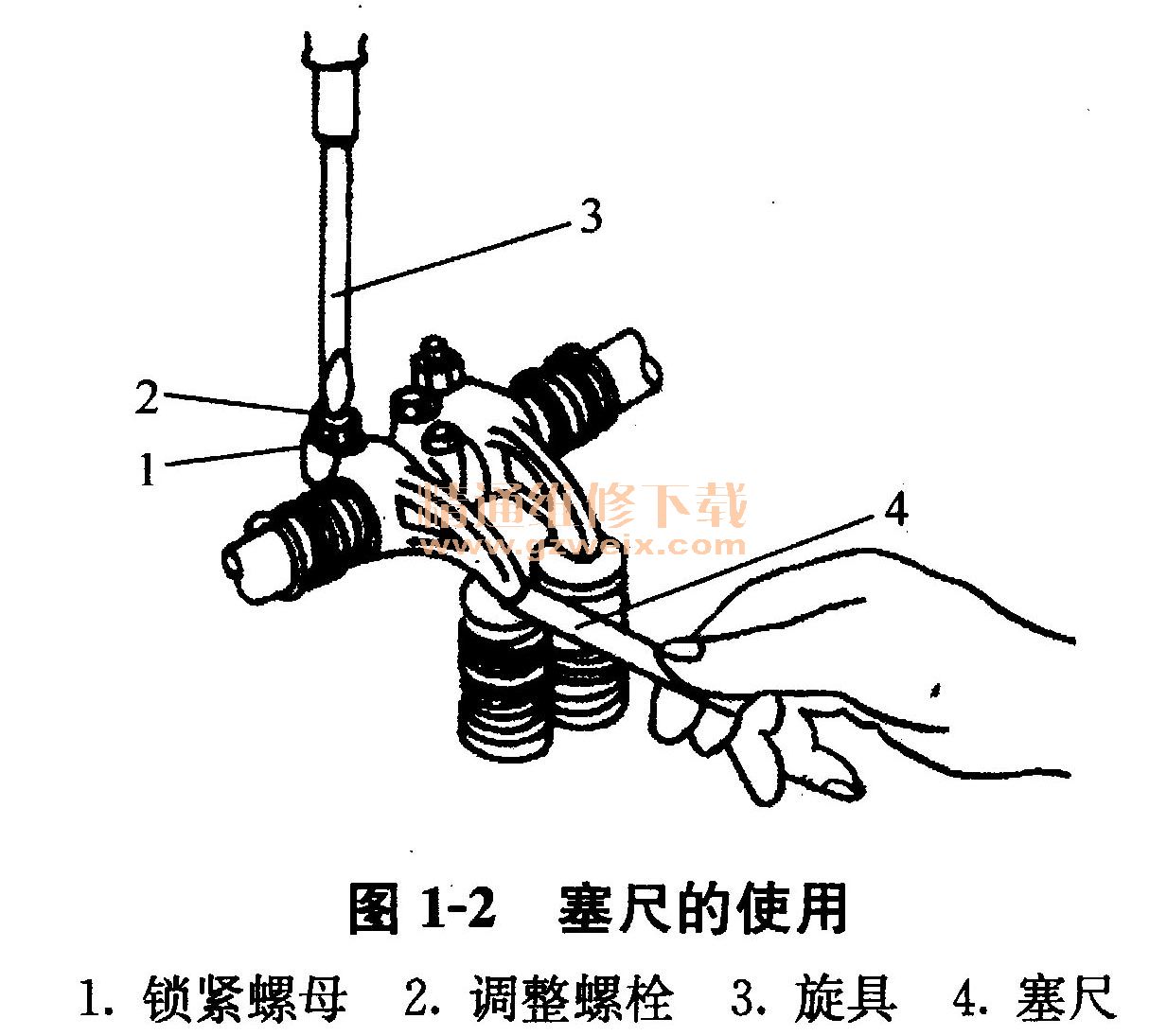

    ③间隙的测量和调整时，先选择符合间隙规定的塞尺，插入被测间隙中，然后在一边调整的同时，一边拉动塞尺片，直到感觉稍有阻力时为合适，这时即可拧紧锁紧螺母。图1-2所示为塞尺使用实例。

    （3）使用注意事项
    ①不允许在测量过程中，剧烈折塞尺片，或用较大的力硬将塞尺片插入被检测间隙中，否则将损坏（伤）塞尺片的测量表面或零件表面。
    ②用毕，应将塞尺片擦干净，并涂上一薄层润滑油或工业凡士林，然后将塞尺片折回夹框内，以防锈蚀、变曲、变形而损坏。
    ③存放时，不能放在重物下以免损坏塞尺。
    2．游标卡尺
    （1）用途游标卡尺是一种能直接测量工件内、外直径、宽度、长度或深度的量具。

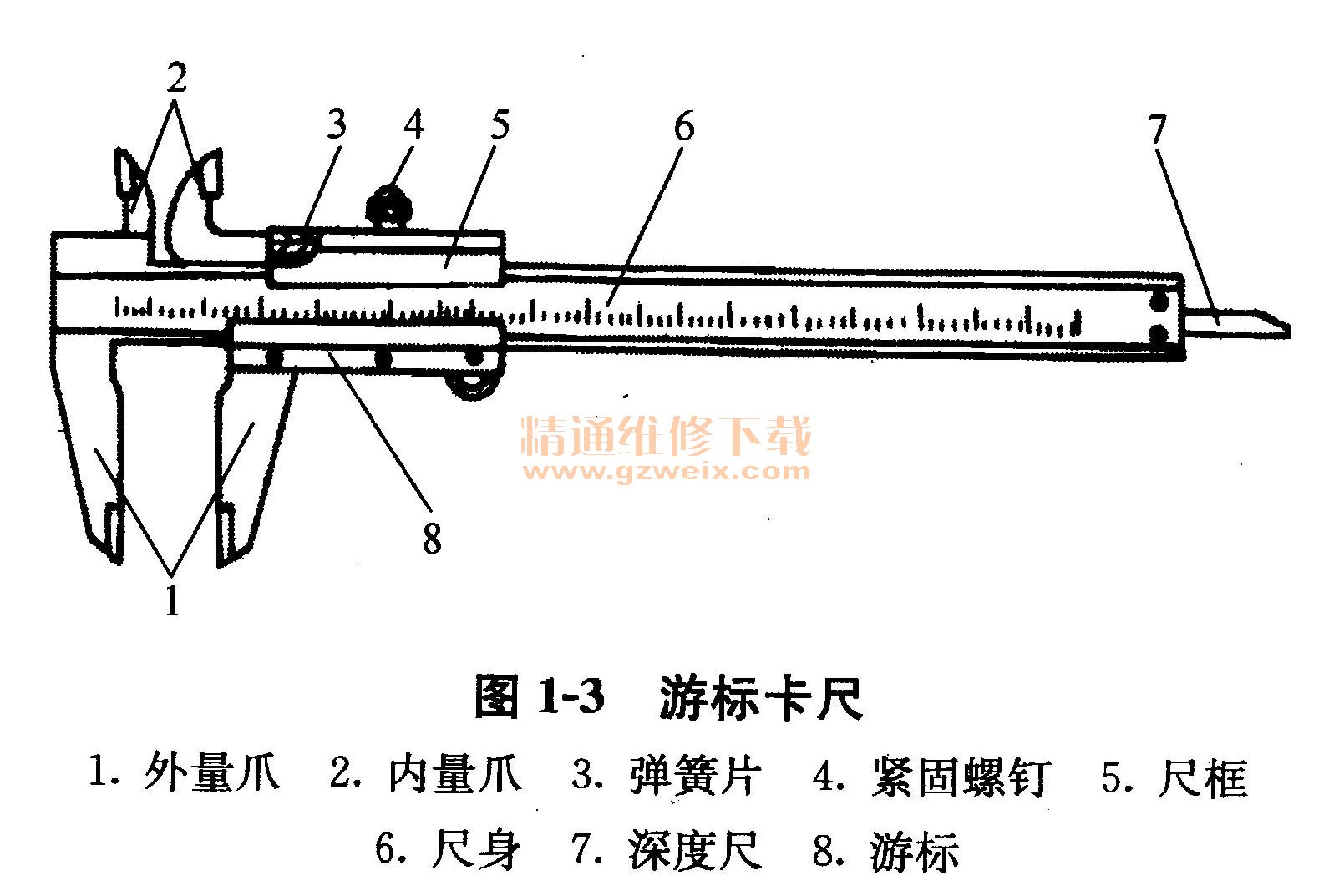

    （2）种类按照测量功能可以分为普通游标卡尺、深度游标卡尺、带表卡尺等；按照读数值可以分为0. 10mm、0. 20mm、0. 05mm等数种，如图1-3所示。

    （3）使用方法
    ①使用前，先将工件被测表面和卡脚接触表面擦干净。
    ②测量工件外径时，将活动量爪向外移动，使两量爪间距大于工件外径，然后再慢慢地移动游标，使两量爪与工件接触，切忌硬卡硬拉，以免影响游标卡尺的精度和读数的准确性。
    ③测量工件内径时，将活动量爪内移动，使两量爪间距小于工件内径，然后再缓慢地向外移动游标，使两量爪与工件接触，如图1-4所示。

    ④测量时，应使游标卡尺与工件垂直，固定锁紧螺钉。测外径时，记下最小尺寸，测内径时，记下最大尺寸。
    ⑤用游标卡尺测量工件深度时，将固定量爪与工件被测表面平整接触，然后缓慢地移动游标，使量爪与工件接触。移动力不宜过大，以免硬压游标而影响测量精度和读数的准确性，如图1-5所示。

    ⑥用毕，应将游标卡尺擦拭干净，并涂一薄层工业凡士林，放入盒内存放，切忌折、重压。

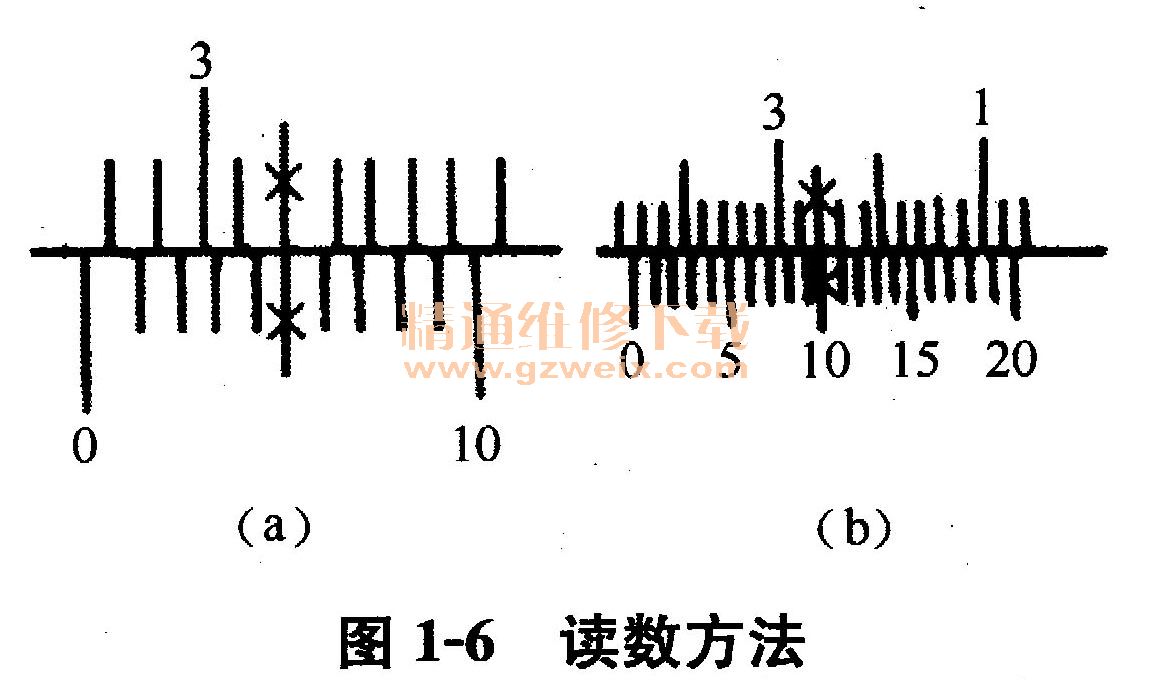

    （4）读数方法读数方法如图1-6所示。

    ①读出游标零刻线所指示尺身上左边刻线的毫米数。
    ②观察游标上零刻线右边第几条刻线与尺身某一刻线对准，将读数乘以游标上的格数，即为毫米小数值。
    ③将尺身上整数和游标上的小数值相加即得被测工件的尺寸。
    计算公式如下：
    工件尺寸＝尺身整数＋游标卡尺读数值×游标格数
    图1-6a中的（精确度为0. 10mm）读数值27mm+ 5× 0. 1mm= 27. 5mm；图1-6b中的（精确度为0. 05mm）读数值22mm+ 10×0. 05mm= 22. 50mm
