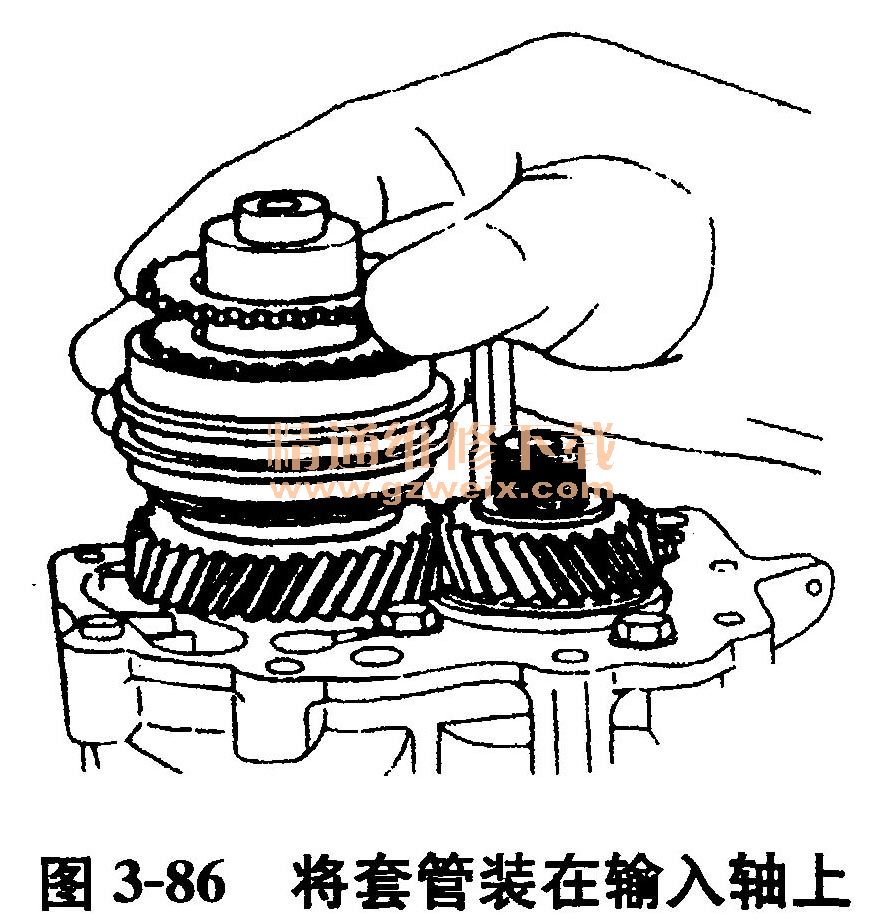

35将套管装在输入轴上，如图3-86所示。

    36用新的衬垫，将轴承支座装在变速器壳体上，并用25N·m的力矩拧紧连接螺栓。
    37挂上一档，锁住输入轴。装上输出轴的螺母，并用100N·m的力矩拧紧。
    38在拨叉轴上装上一档和第二档拨叉。

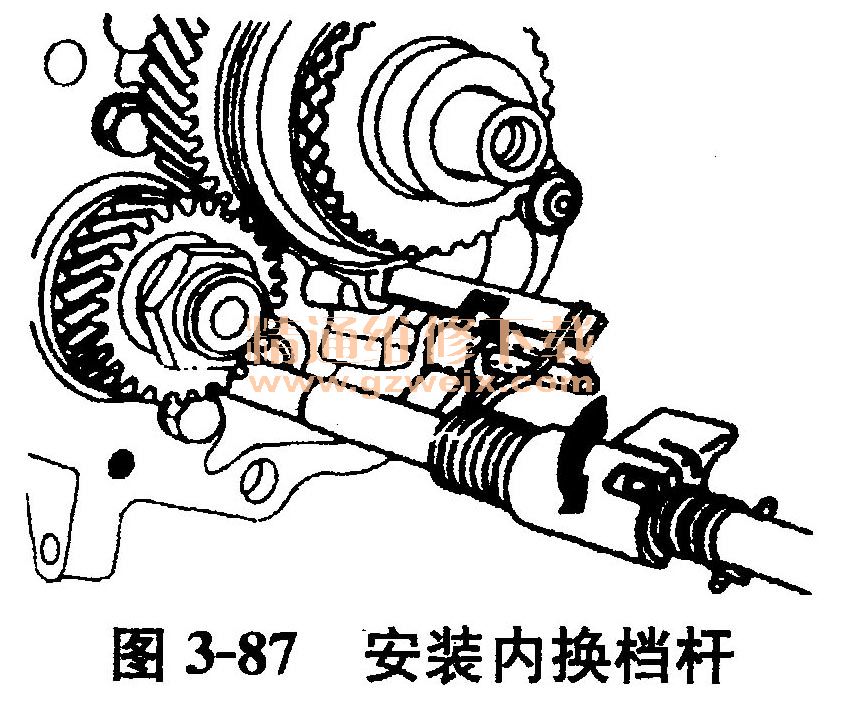

    39将内换档杆装在轴支座上，将弹簧的两端放在三档和四档的拨叉轴上。将凸缘部分与拨叉轴的凹槽对齐（成直线），将内换档杆朝左转动，如图3-87所示。

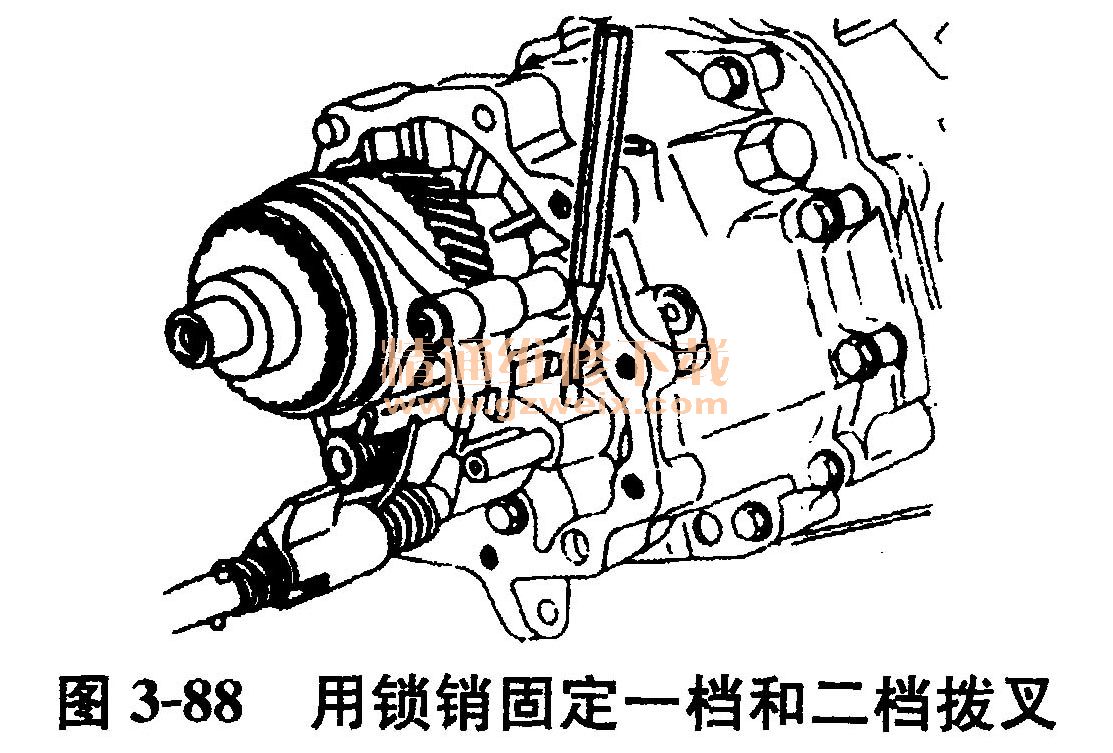

    40用锁销固定一档和二档拨叉，如图3-88所示。用锁销固定五档的拨叉。

    41使用新的密封衬垫，装上变速器的后盖。
    5．变速传动机构拆装与检查

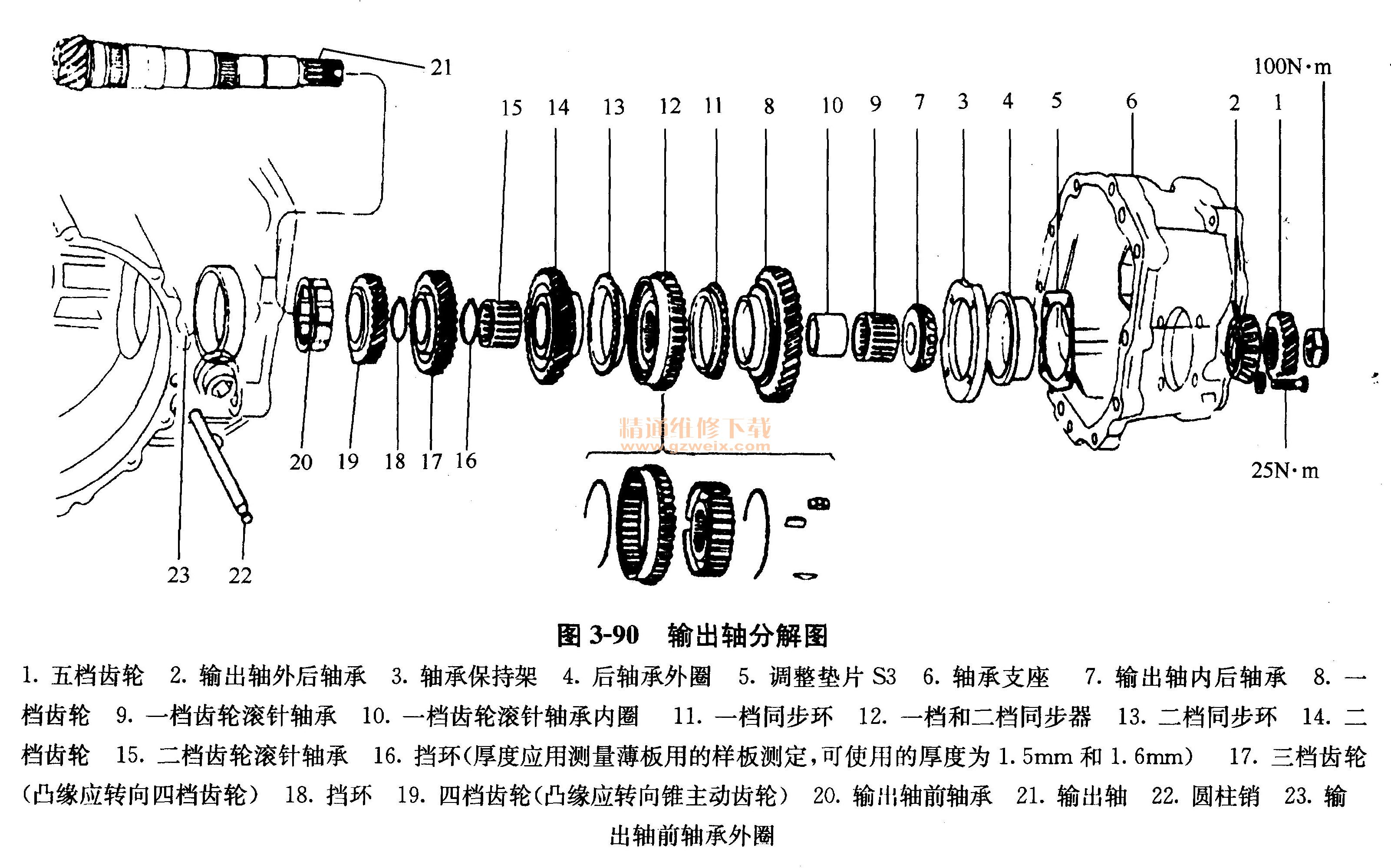

    变速器传动机构包括输入轴、输出轴及其上的齿轮组成。输入轴和输出轴的分解分别见图3-89和图3-90所示。



    （1）整套齿轮的拆卸
    ①拆卸变速器。
    ②拆下变速器后盖。
    ③拆下轴承支座。
    ④拆下整套齿轮。
    （2）输入轴的拆卸
    ①拆下四档齿轮的有齿锁环。取下四档齿轮、同步环和滚针轴承。

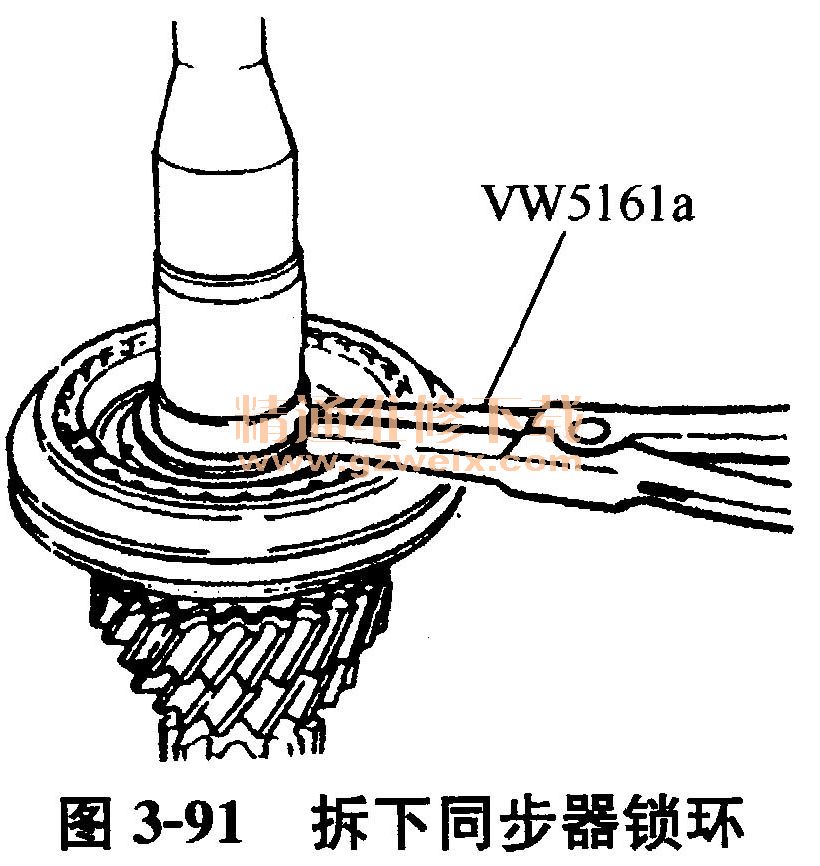

    ②拆下同步器锁环，如图3-91所示。

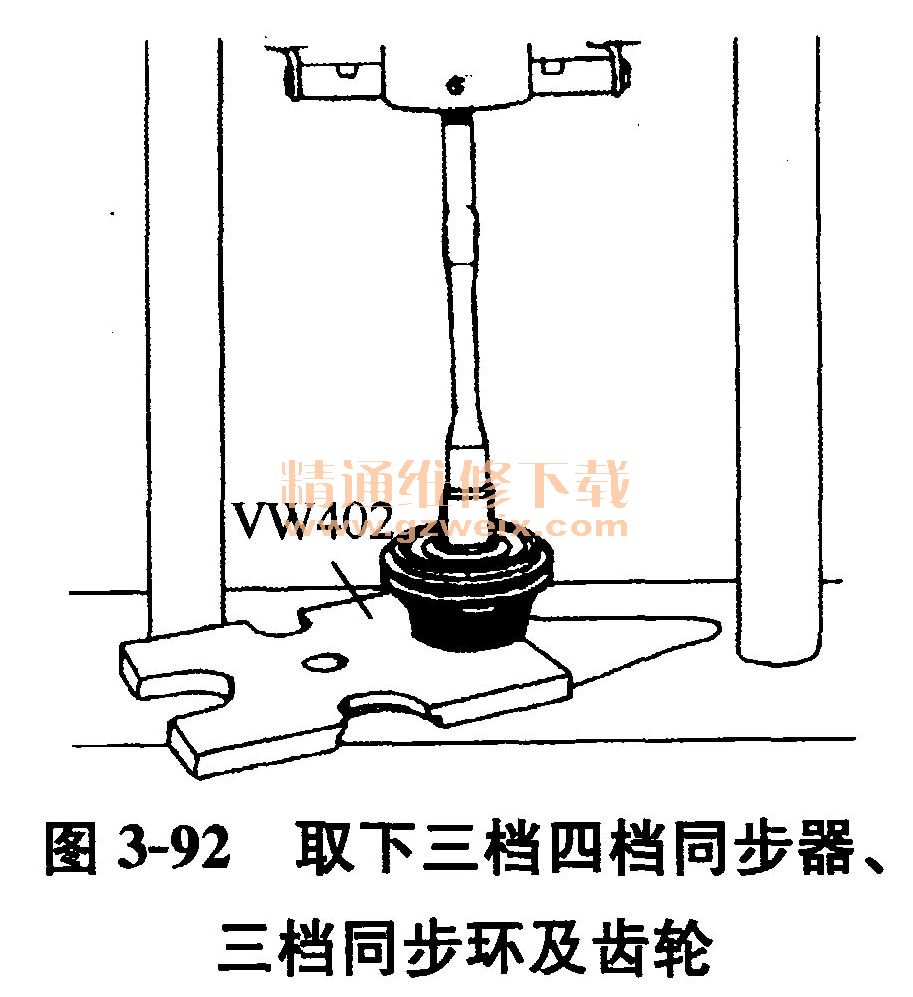

    ③取下三档和四档同步器。三档同步环和齿轮，如图3-92所示。取下三档齿轮的滚针轴承。

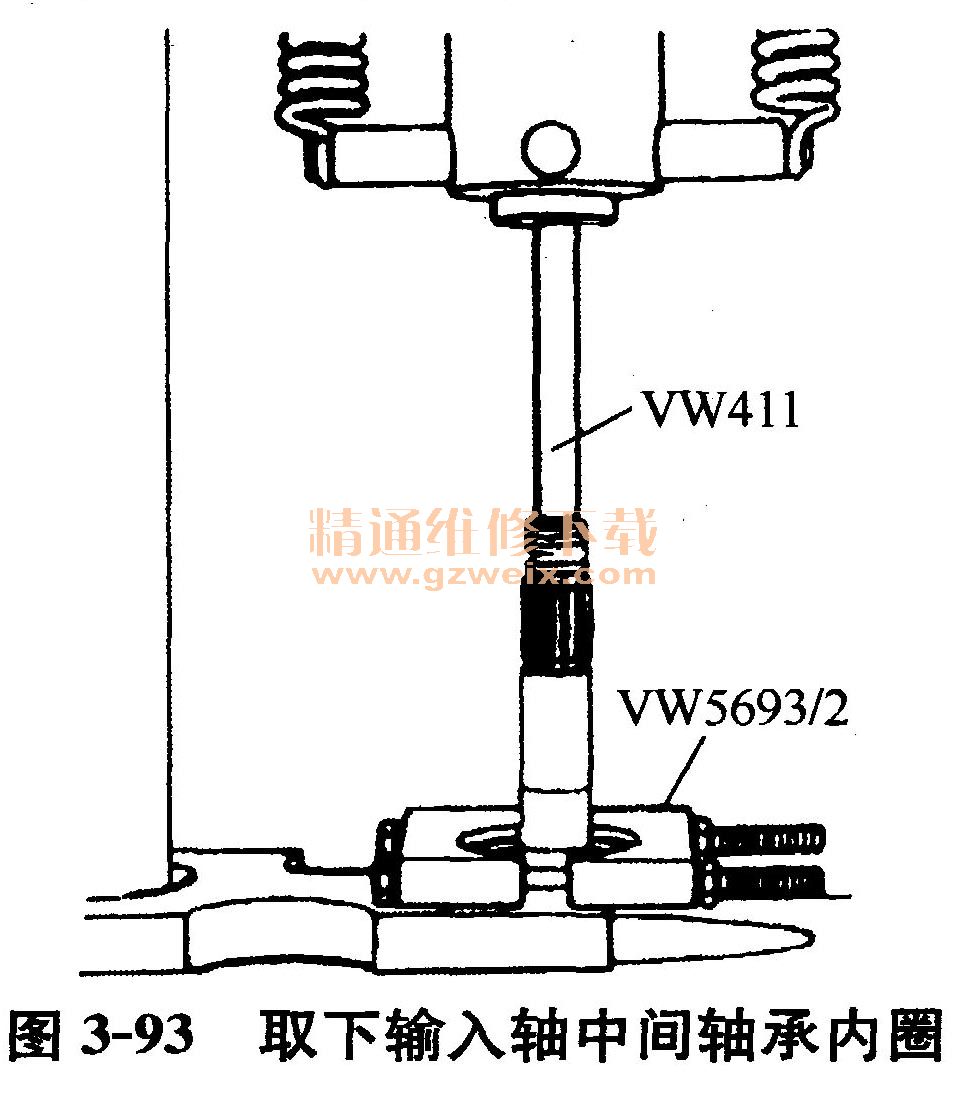

    ④取下输入轴的中间轴承内圈，如图3-93所示。

（3）输出轴的拆卸

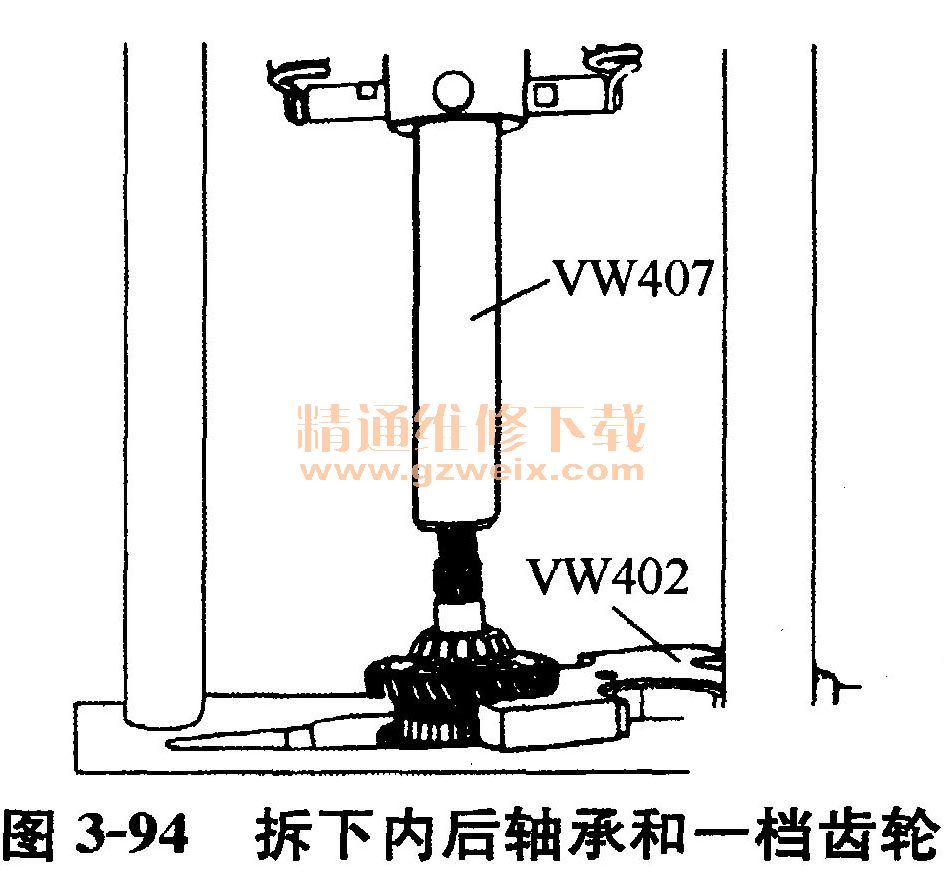

    ①拆下输出轴内后轴承和一档齿轮，如图3-94所示。取下滚针轴承和一档同步环。

    ②取下滚外轴承的内圈、同步器和二档齿轮，如图3-95所示。取下二档齿轮的滚针轴承。

    ③拆下三档齿轮的锁环、三档齿轮，如图3-96所示。

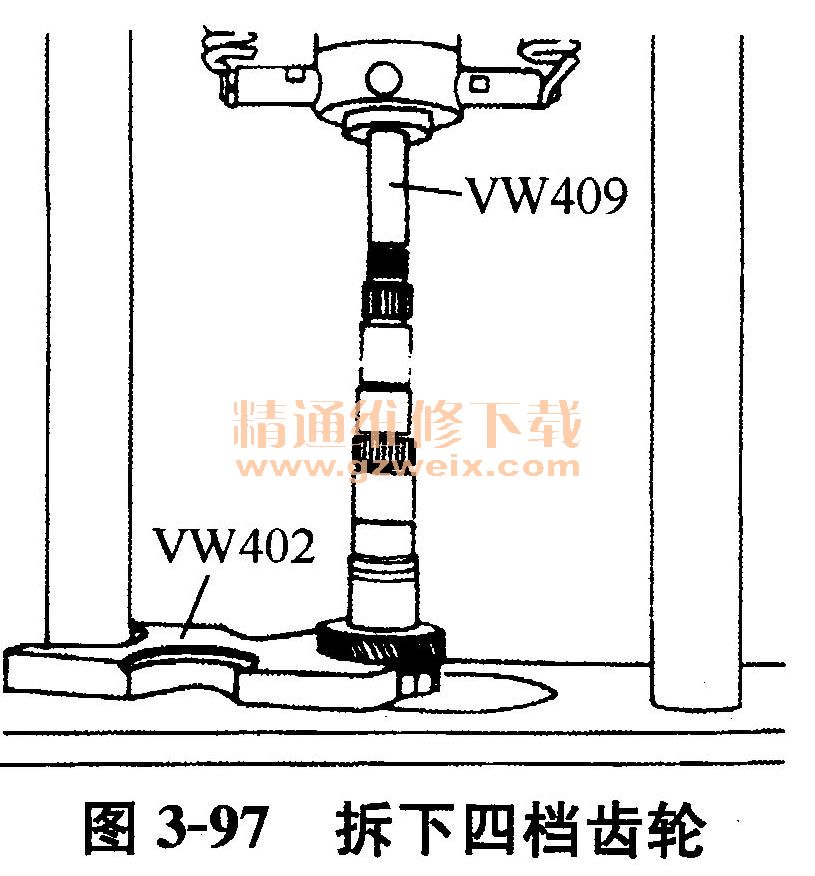

    ④拆下四档齿轮的锁环、四档齿轮，如图3-97所示。

    ⑤拆下输出轴的前轴承。
