新手篇—看图轻松学会汽车拆装与维护
来源:本站整理  作者:佚名  2015-01-19 08:28:01

    第二节 动力转向系统的拆装与维护

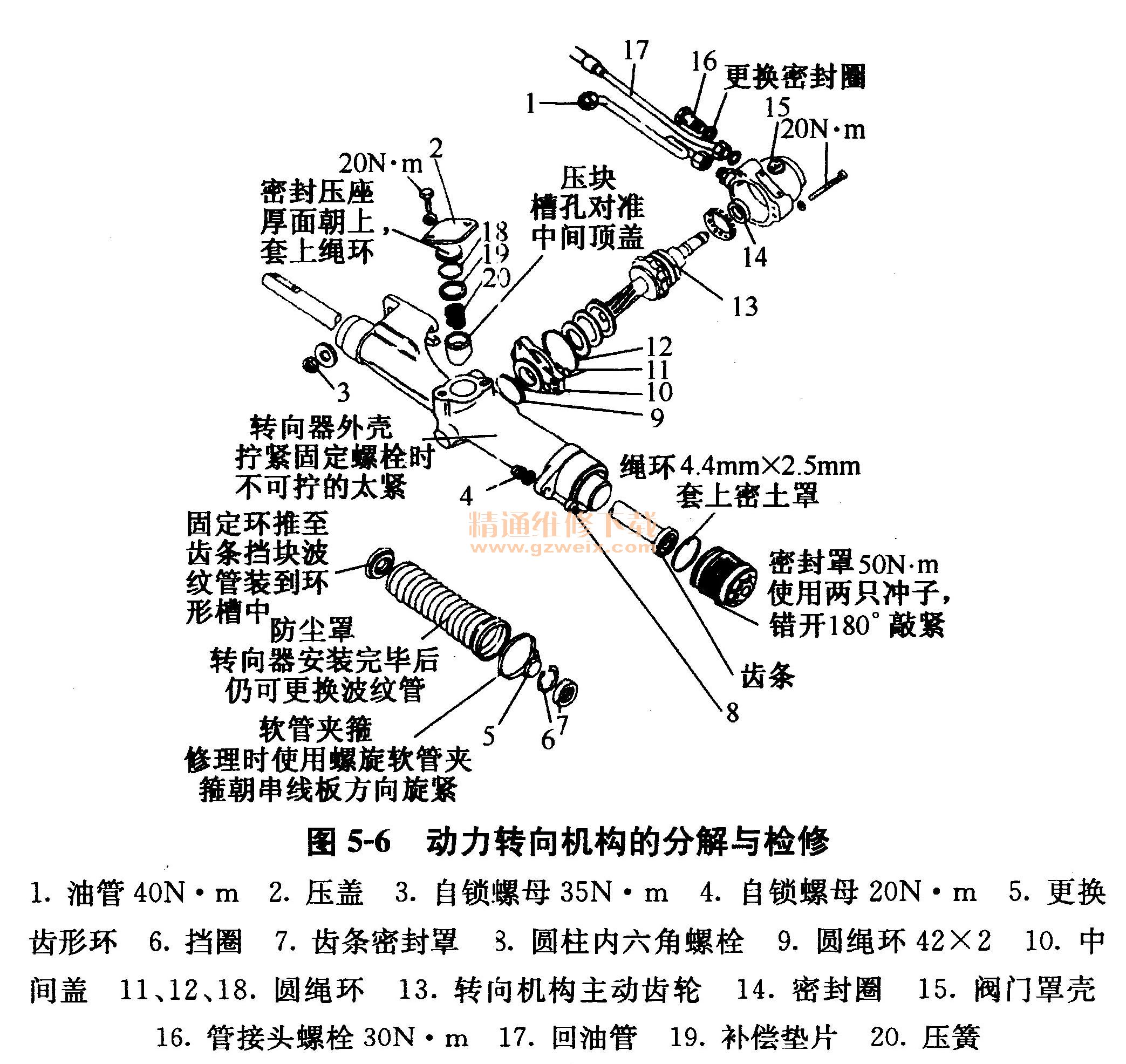

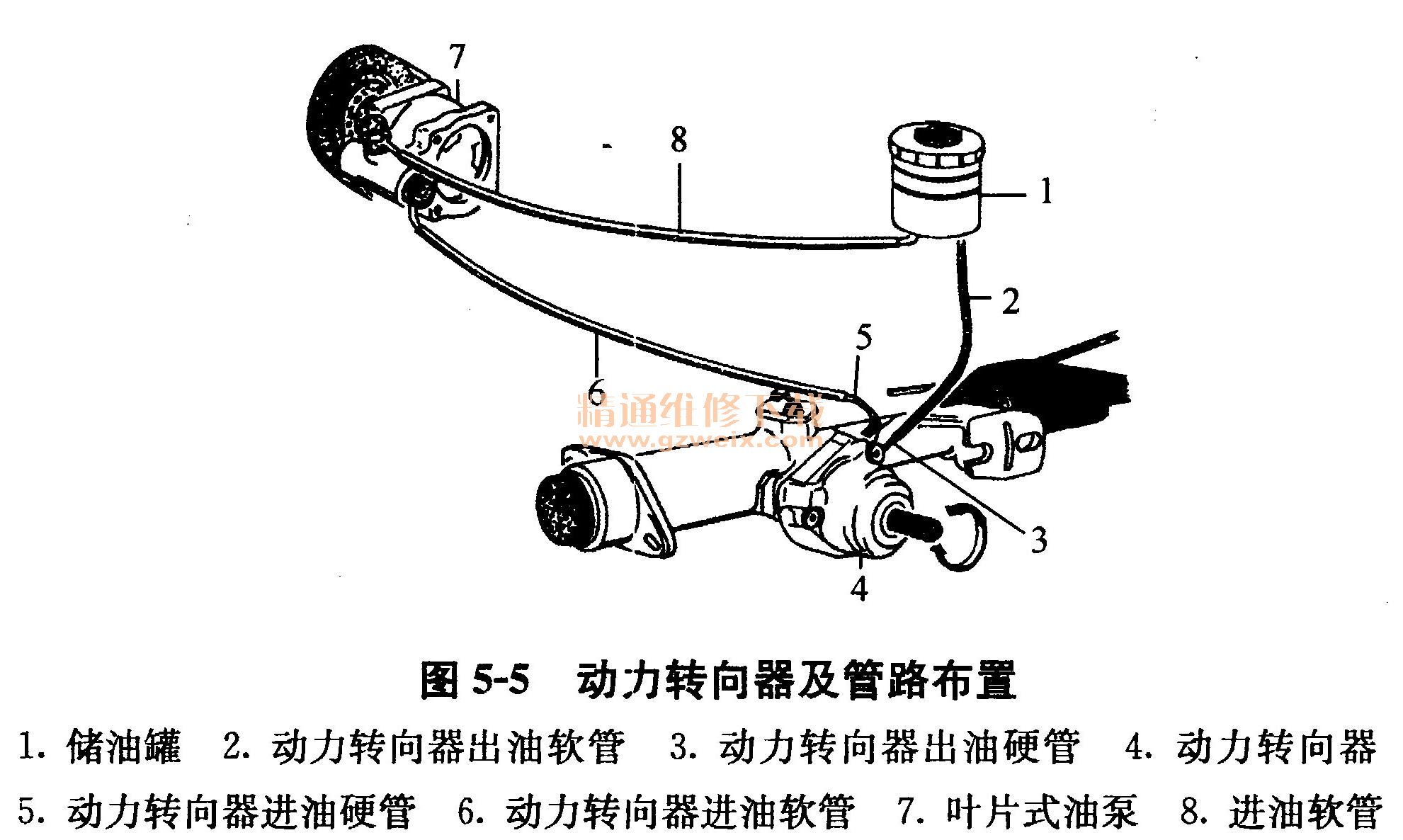

    动力转向系统的零件及管路布置如图5-5所示,动力转向机构的分解与检修如图5-6所示。



    一、动力转向器的拆装
 (1)动力转向器的拆卸
    ①吊起车辆。排放转向液压油(ATF润滑油)。
    ②拆下固定横拉杆的螺母,如图5-7所示。

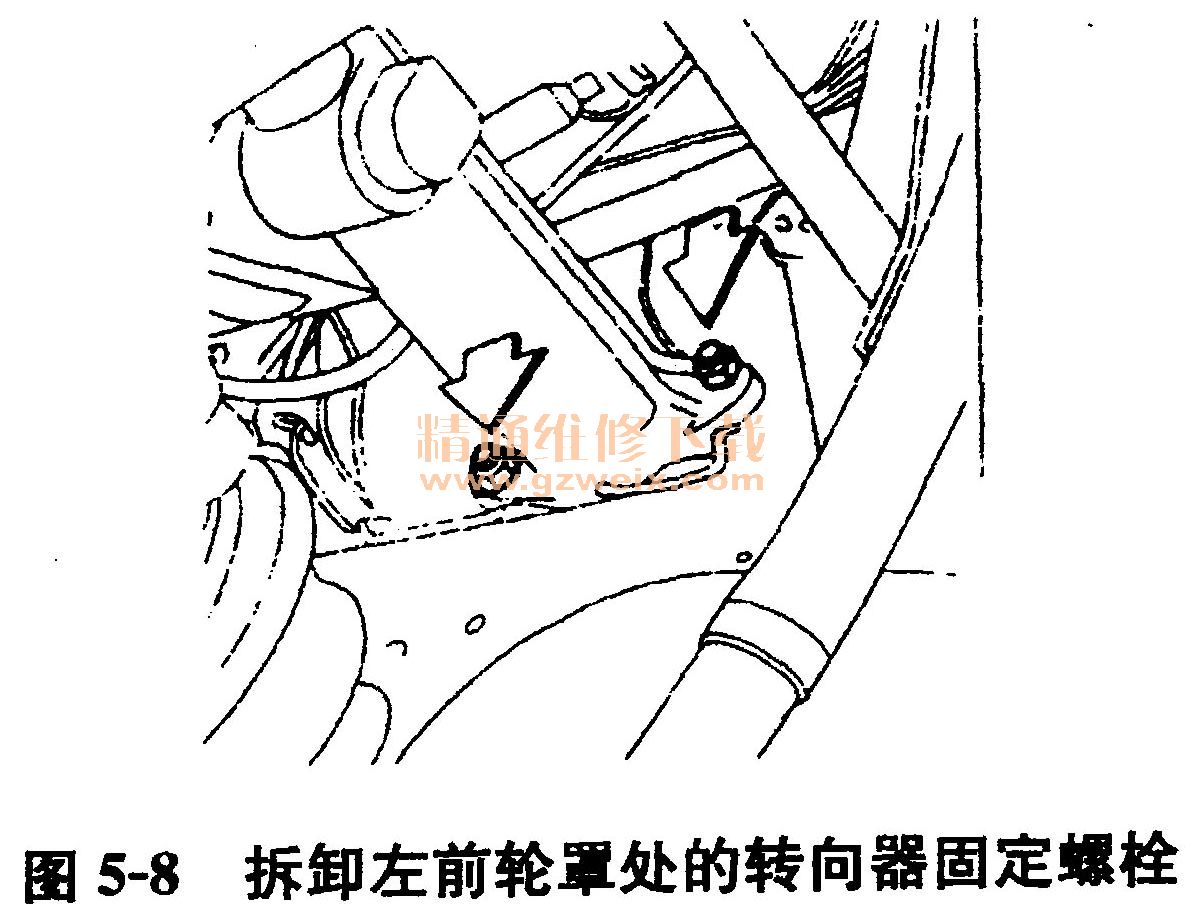

    ③拆卸左前轮罩处的转向器固定螺栓,如图5-8所示。

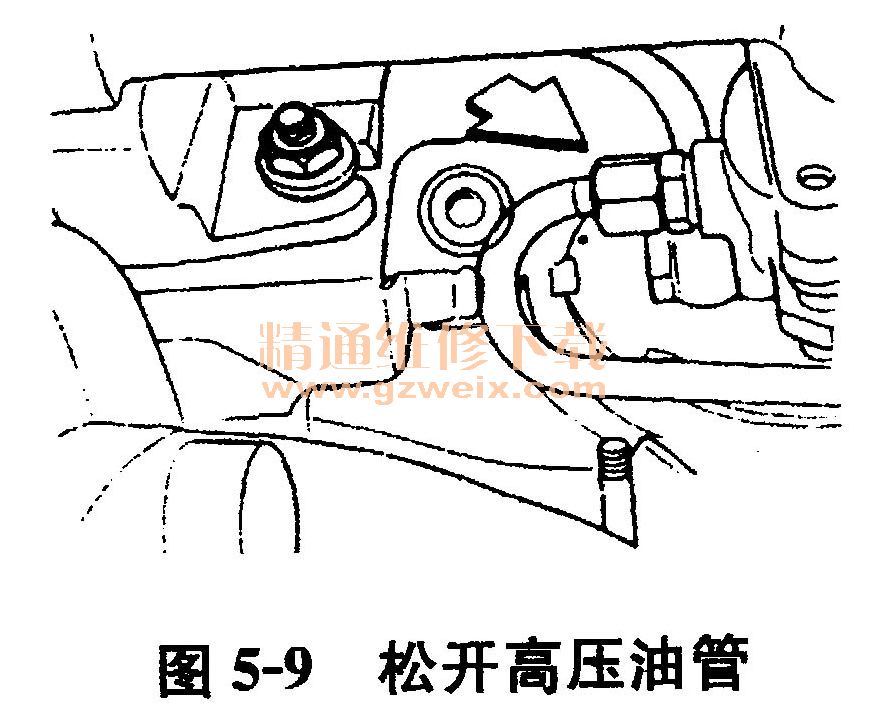

    ④松开在转向控制阀外壳上的高压油管,如图5-9所示。

     ⑤拆卸后横板上固定转向器的左边自锁螺母,如图5-10所示。

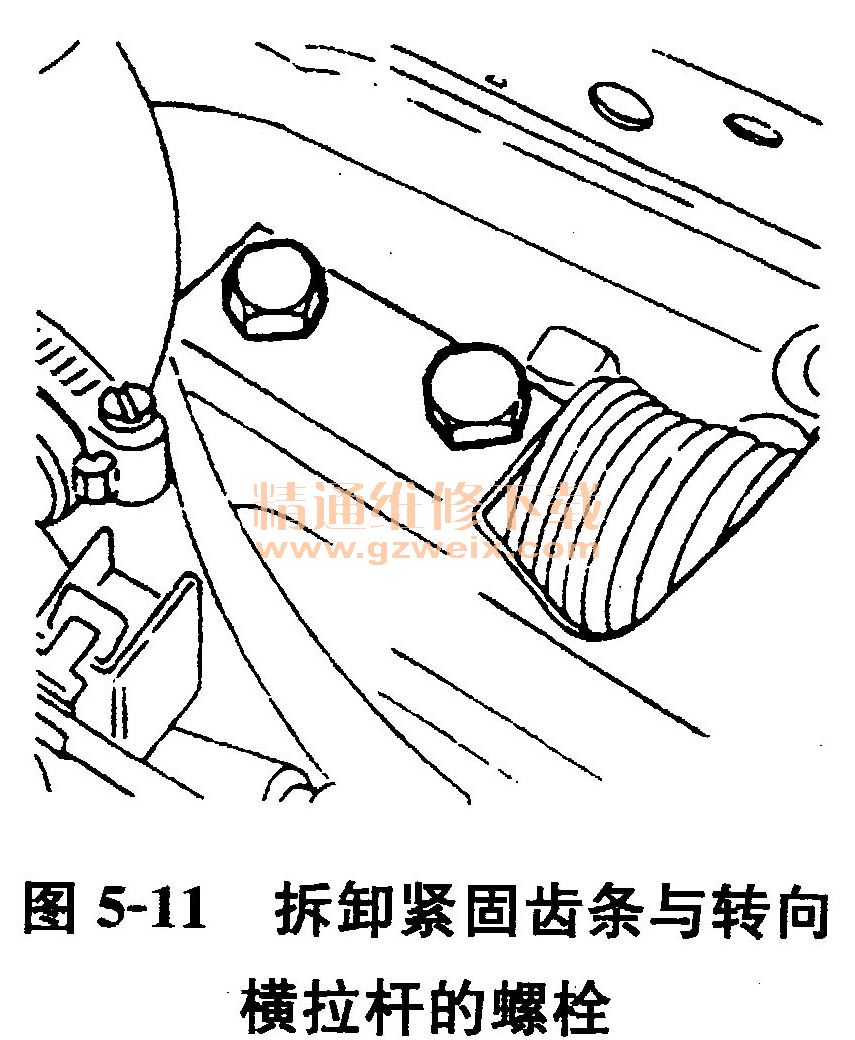

    ⑥把车辆放下。拆卸紧固齿条与转向横拉杆的螺栓,如图5-11所示。

    ⑦拆卸仪表板侧边下盖、通风管和踏板盖。
    ⑧拆卸紧固转向小齿轮与下轴的螺栓(如图5-12所示),并使各轴分开。

    ⑨拆卸防尘套。从汽车内部,拆卸固定转向控制阀外壳上回油软管的泄放螺栓,如图5-13所示。

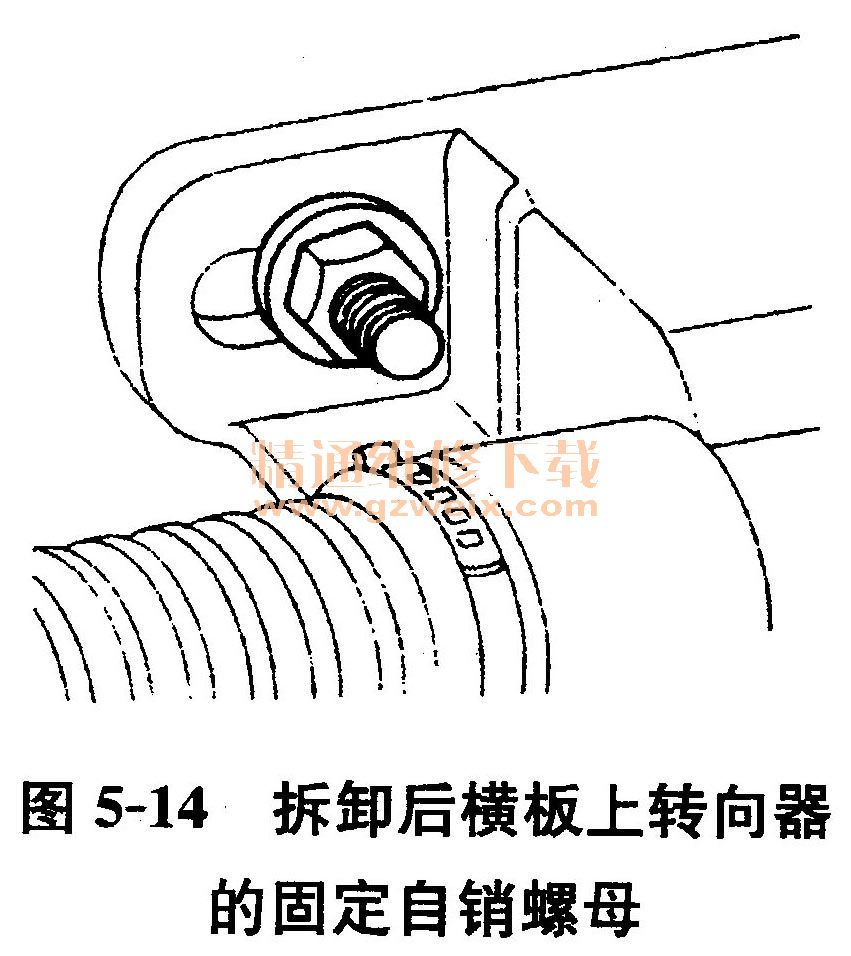

    ⑩拆卸后横板上转向器的固定自锁螺母,如图5-14所示。

    11拆下转向器。
    (2)动力转向器的安装安装时应注意:油泵上和在转向控制阀上固定泄放螺栓的密封环只要被拆卸,就应该更换。
    ①安装后横板的转向器,安装自锁螺母但不必完全拧紧。
    ②吊起车辆。
    ③在转向油泵上安装高压和回油软管,并用40N· m的力矩拧紧螺栓,并使用新的密封圈;安装在左前轮罩上的转向器固定螺栓,并用20N·m的力矩拧紧螺母,安装在后横板上转向器固定自锁螺母,并且用40N·m的力矩拧紧螺母;把高压管固定在转向控制阀外壳上。
    ④把车辆放下。
    ⑤用40N·m的力矩拧紧在后横板上转向器的固定螺母;安装横拉杆支架固定螺栓,并用45N·m的力矩拧紧;从车辆内部把回油软管安装在转向控制阀外壳上;安装保护网(防尘套);连接下轴,安装固定螺栓并用25N·m的力矩拧紧;安装踏板盖。通风管和仪表板盖。
    ⑥举起车辆。
    ⑦安装固定横拉杆支架的自锁螺母,并用45N·m的力矩拧紧。
    ⑧把车辆放下。
    ⑨向储油罐内注入ATF油,直到达到标有“Max”处。决不要再使用已排出的ATF油。
    ⑩吊起车辆。在发动机停止的情况下转动转向盘数次,以便把系统中存在的空气排出,并补充ATF油,使之达到标有“Max”处。
    11起动发动机,完全向左和右转动转向盘,观察油面高度,一直操作到油面稳定在标有“Max”处为止。
