（4）输入轴、输出轴的安装
    ①检查主减速器主动锥齿轮的情况。如果已经损坏，同主减速器从动锥齿轮一起更换，并计算从动锥齿轮和主动锥齿轮调整垫片厚度。
    ②检查所有齿轮和轴承的损坏情况。如需要更换，除更换所损坏的外，还需将其他轴上的柞l应齿轮更换。
    ③用钢丝刷清洗同步环的内锥面，如图3-98所示。

    ④在更换一档齿轮滚针轴承的内圈或输出轴的后轴承时，计算输出轴的调整垫片厚度。

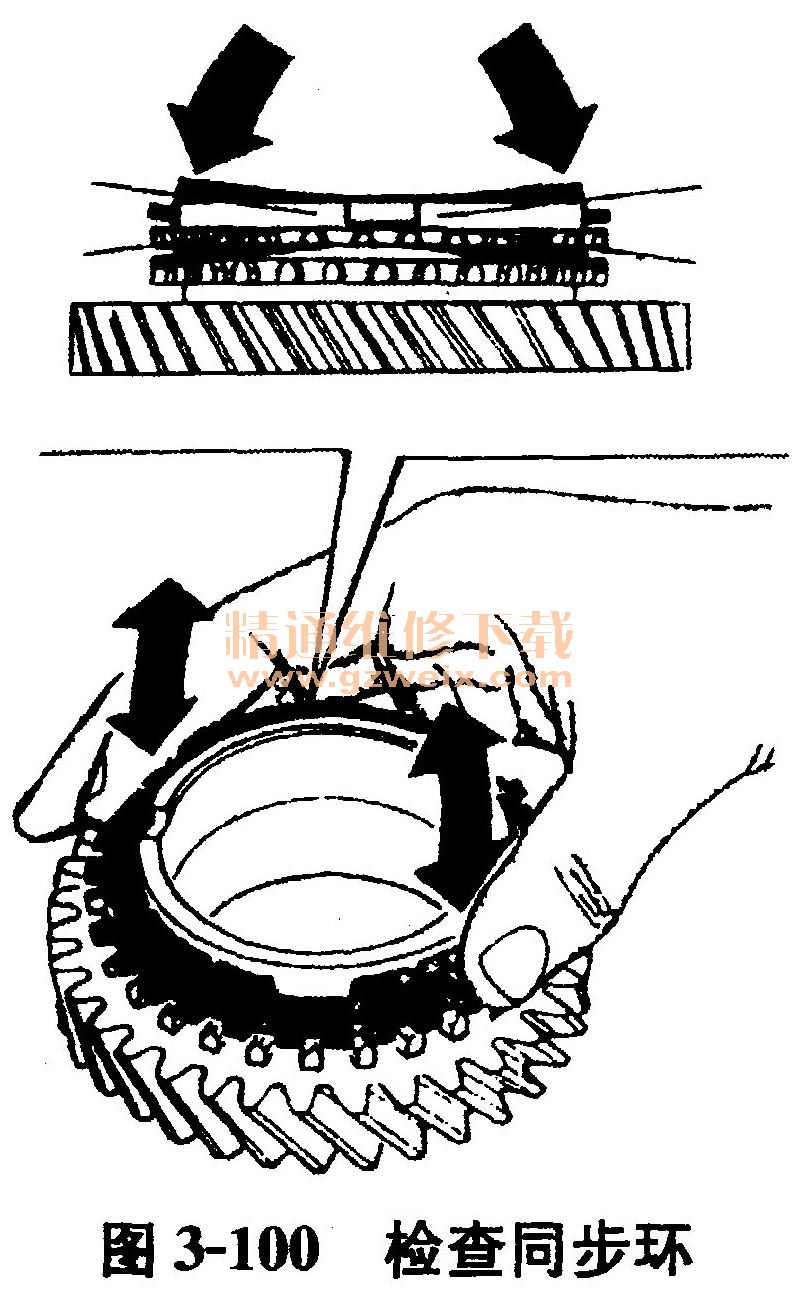

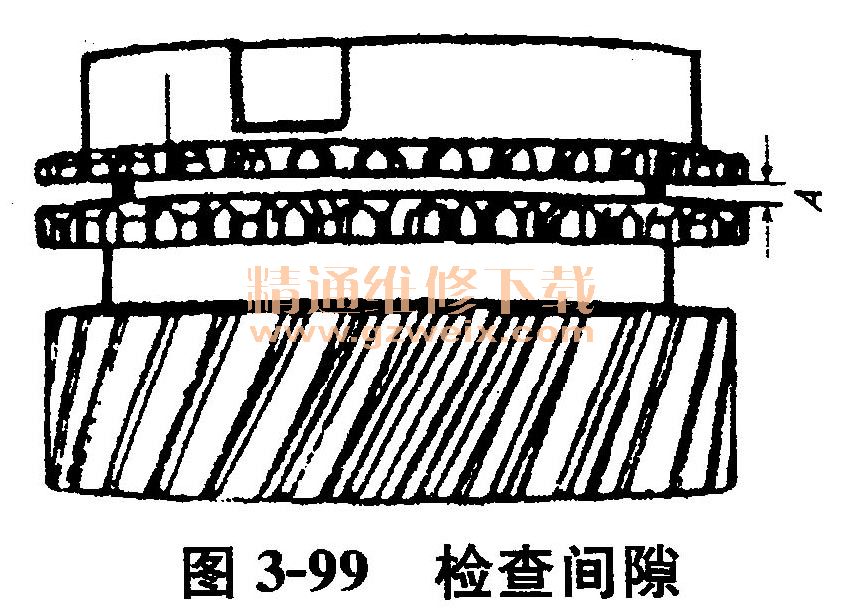

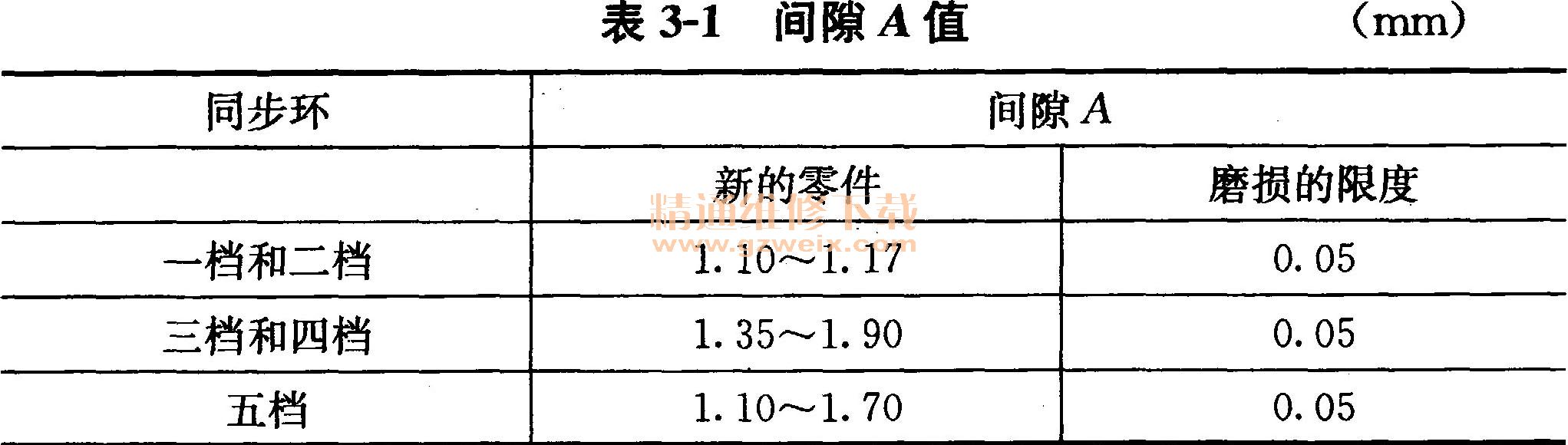

    ⑤将同步环压在各自齿轮的锥面上，检查间隙A值，如图3-99所示。间隙A的规定值见表3-1。将同步环贴在极其平滑的表面上（平板、玻璃等）对其扭曲进行分析。用轻度的压力将同步环装在各自齿轮的锥面上，移动齿轮的锥环，对过度的侧面间隙（成椭圆形）进行分析，如图3-100所示。如果出现上述任何一种不正常现象，就应更换同步环。

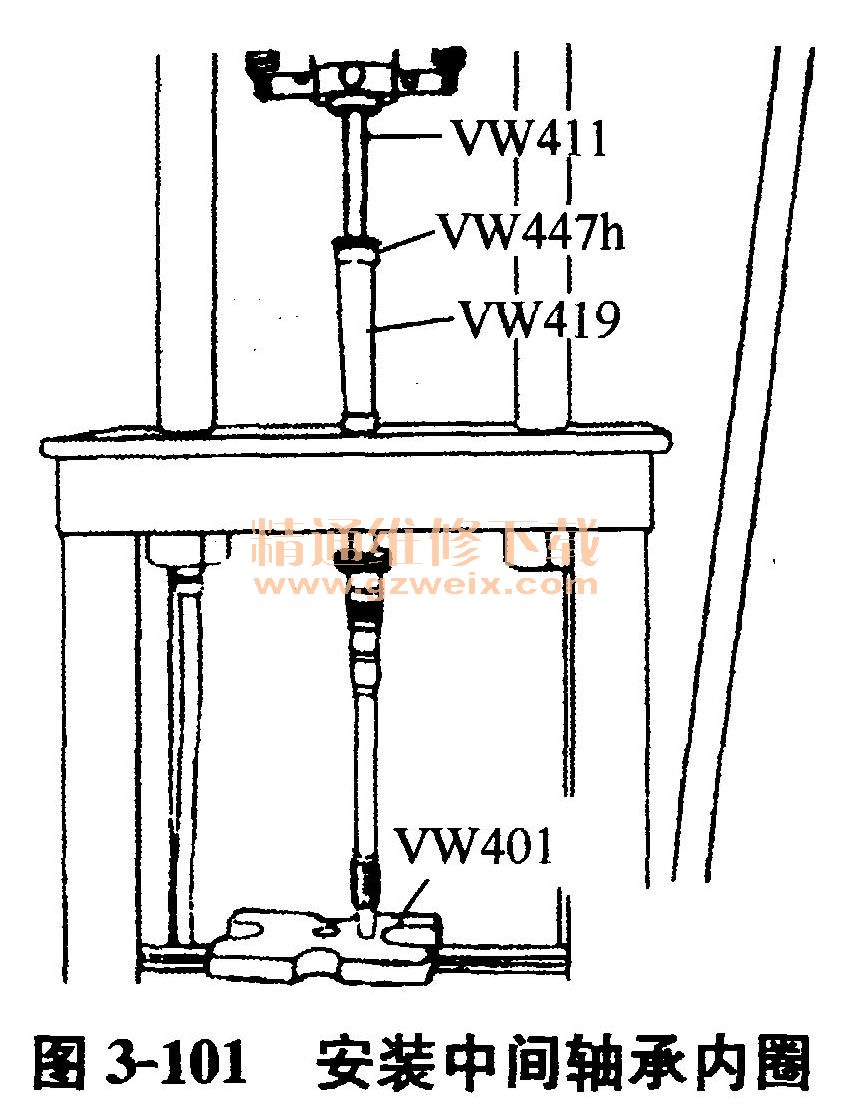

    ⑥装上中间轴承的内圈，如图3-101所示。将预先润滑过的三档齿轮滚针轴承装上，把油槽转向二档齿轮。

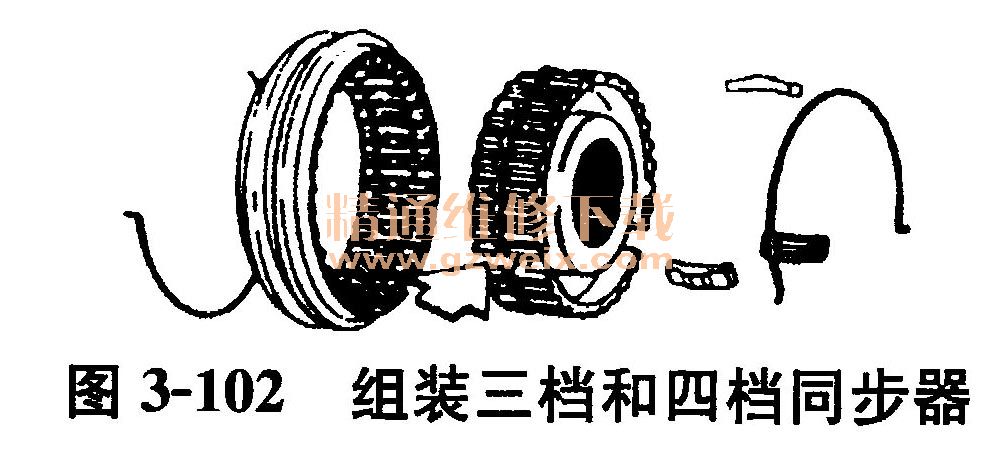

    ⑦如图3-102所示，组装三档和四档同步器。

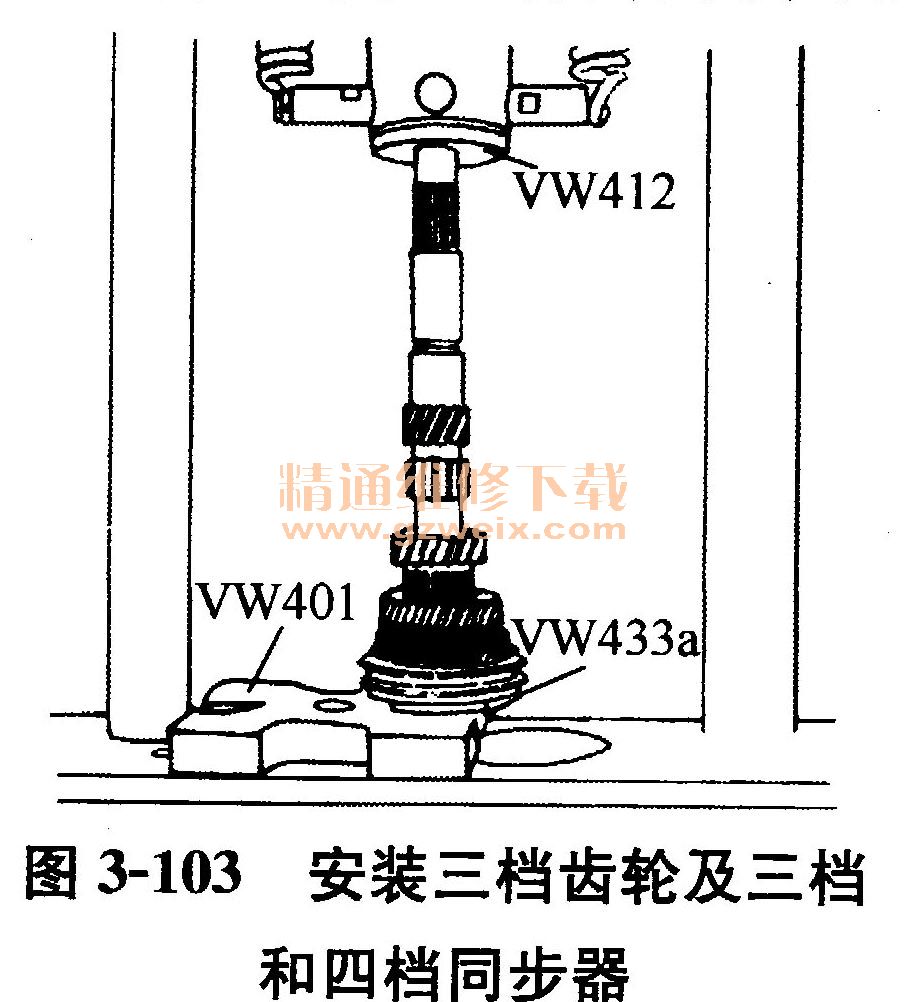

    ⑧如图3-103所示，装上三档齿轮及三档和四档同步器，装上锁环。

    ⑨装上同步器环、滚针轴承和四档齿轮，再装上有齿的锁环。
    ⑩如图3-104所示，用2kN的力将三档齿轮、同步器和四档齿轮紧紧压在有齿的锁环上，把总成固定好。
    11将前轴承装在输出轴上。

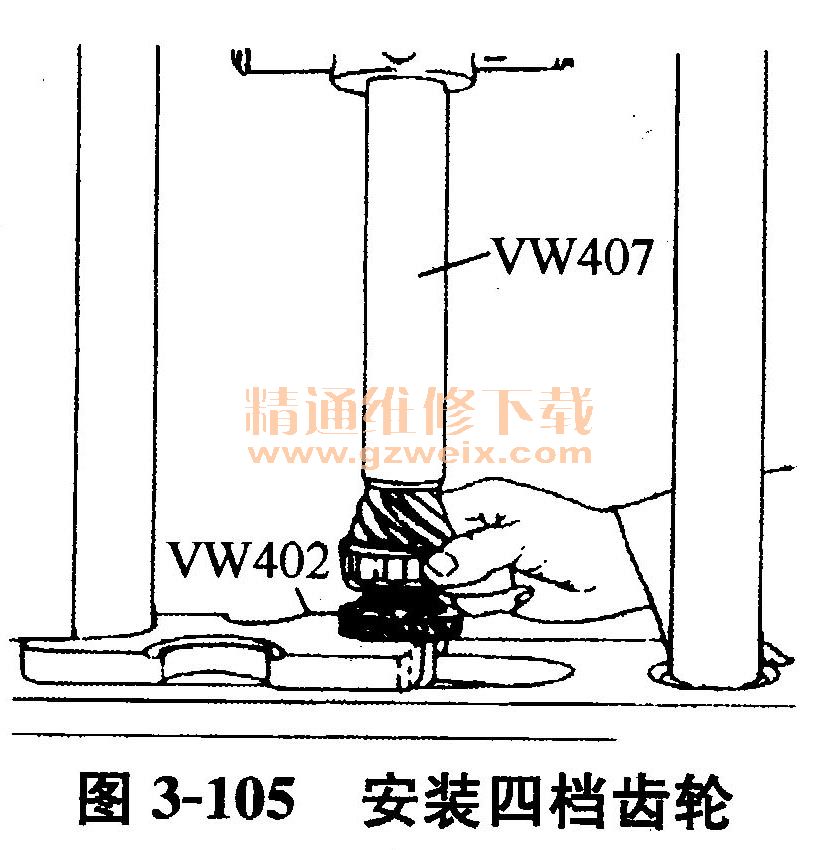

    12如图3-105所示，装上四档齿轮。用手扶住前轴承，齿轮有凸缘的一边应朝向轴承。

    13利用可供使用锁环中的一个将四档齿轮固定好。先从较厚锁环的开始，锁环厚度有：2. 35mm、 2. 38mm、 2. 41mm、 2. 44mm、2.47二几种。
