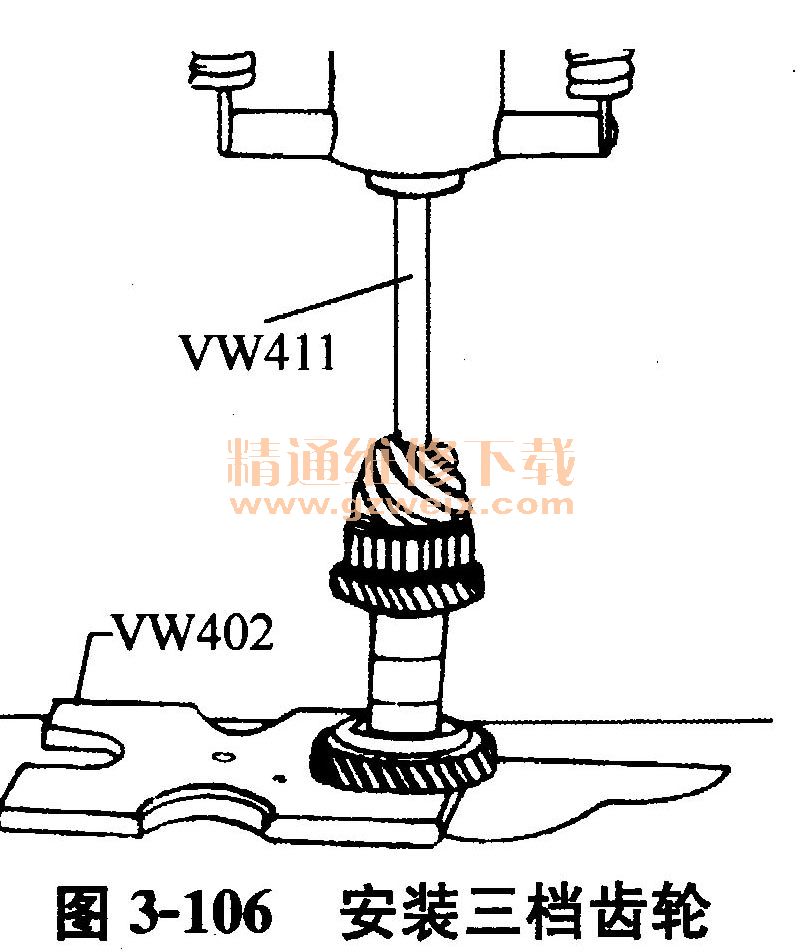

14如图3-106所示，安装三档齿轮。凸缘应朝向四档齿轮。

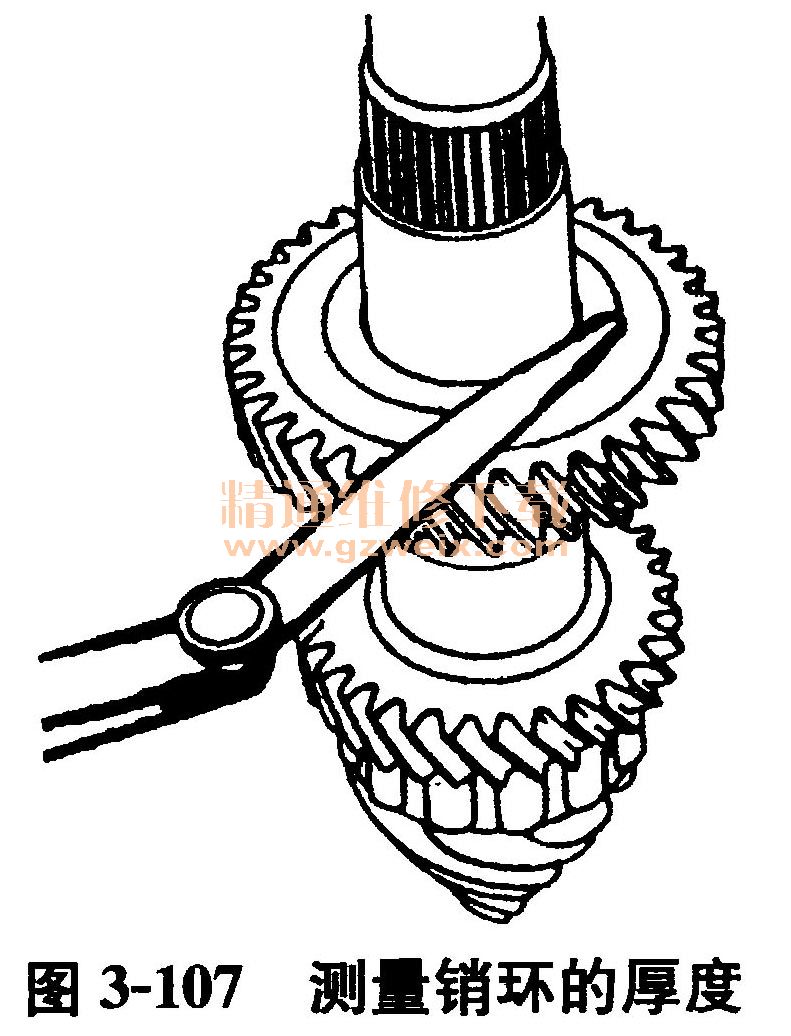

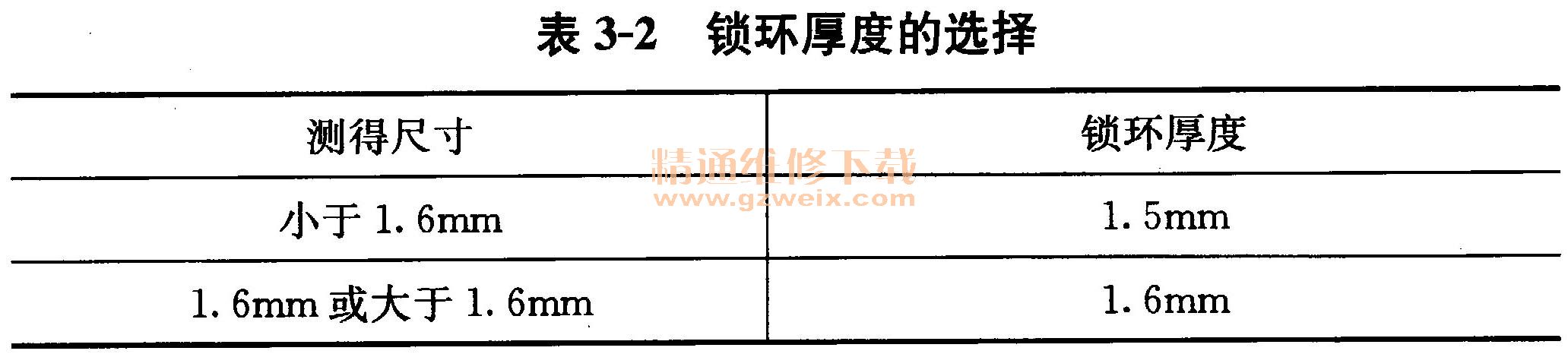

    15利用塞尺测量销环的厚度，如图3-107所示。根据测得的尺寸，选择适当的锁环装上，见表3-2。



    16安装滚针轴承、齿轮和二档同步环。

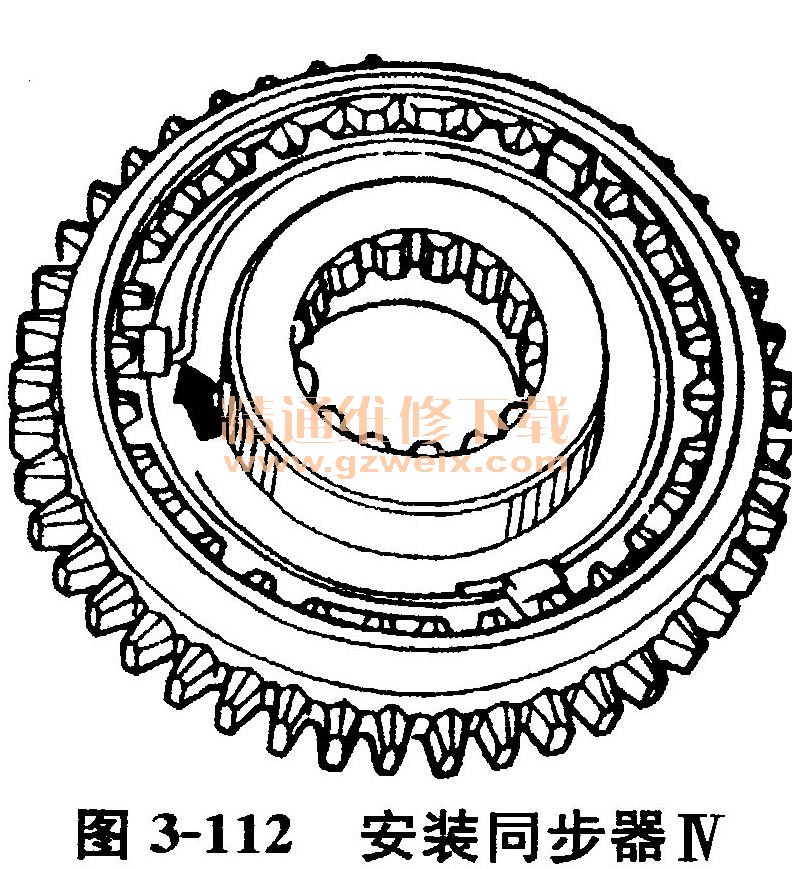

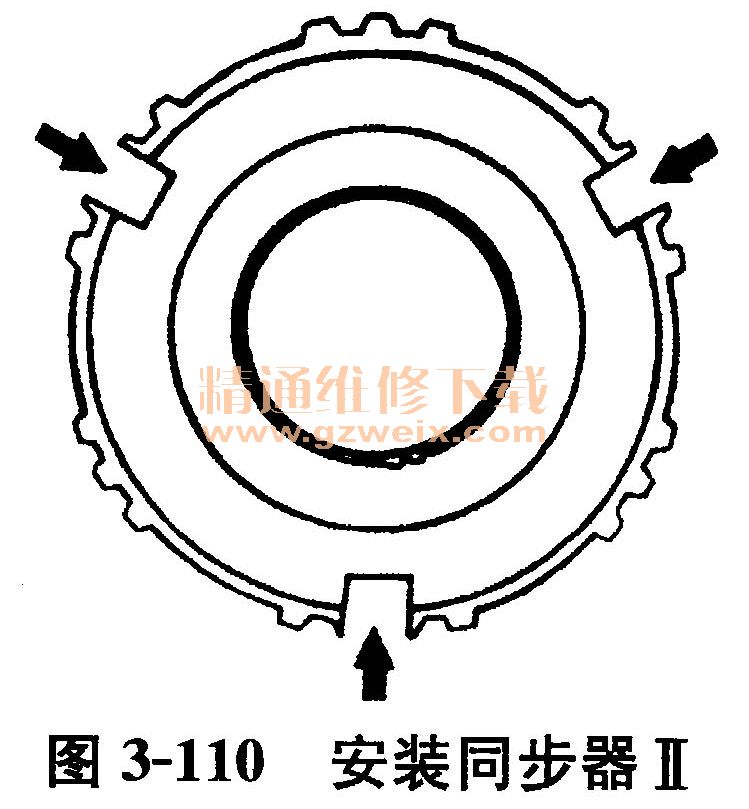

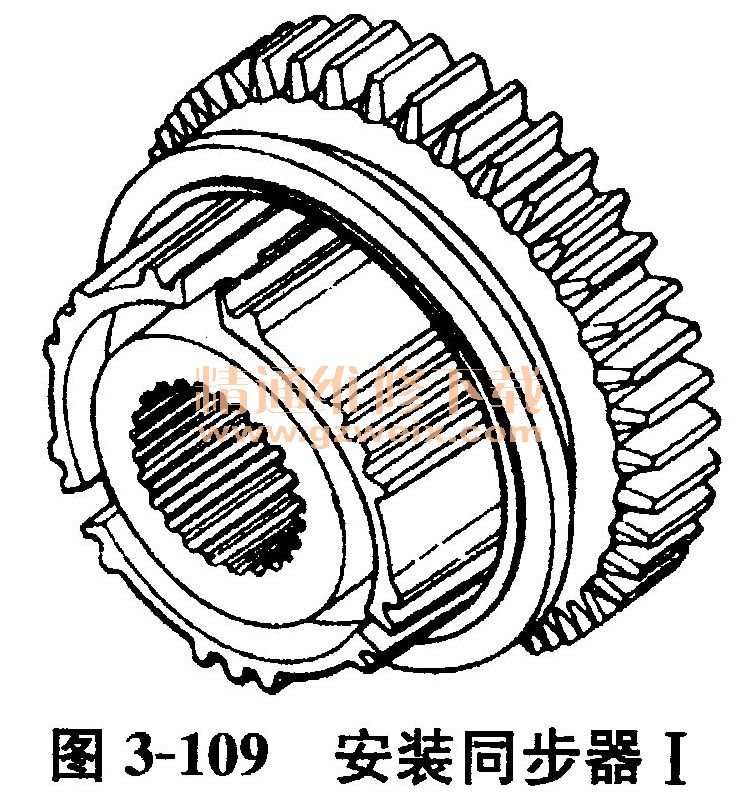

    17装配一档和二档同步器，如图3-108所示。在同步器的凹槽中的细槽应转向装拨叉槽的对面一边，如图3-109所示。同步器壳体有三个凹口，凹口上有三个凹陷的内齿。在安装中，三个凹口和槽应吻合，这样可以安装销环，然后，装止动弹簧，相互间隙120°，弯的一端应嵌入锁环中的一个之内，如图3-110、图3-111和图3-112所示。

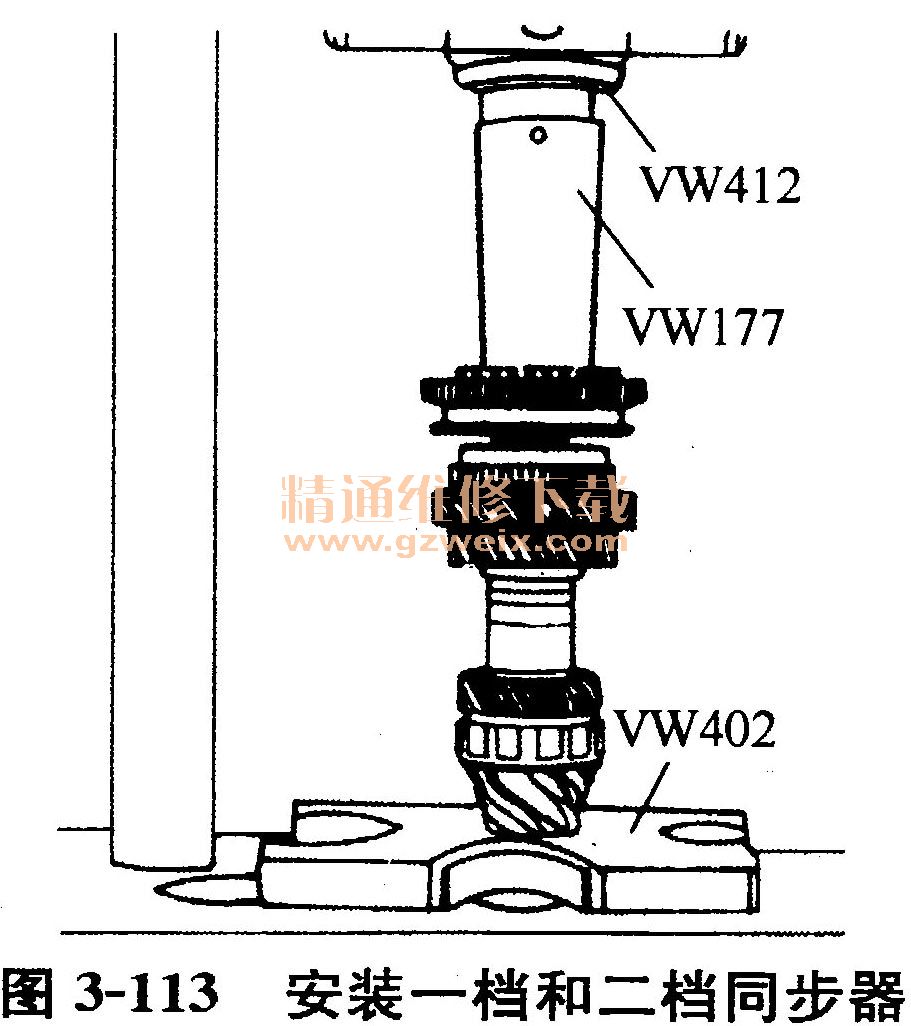

    18装上一档和二档同步器，如图3-113所示。同步器壳体的槽应朝一档齿轮。

    19装上一档齿轮滚针轴承的内圈，如图3-114所示。装上一档同步环、一档齿轮、一档齿轮滚针轴承。只要更换了轴承支座、输出轴后轴承、一档齿轮的滚针轴承内圈、主减速器从动锥齿轮和主动锥齿轮总成中的任何一个零件，就要计算调整垫片S3的值。

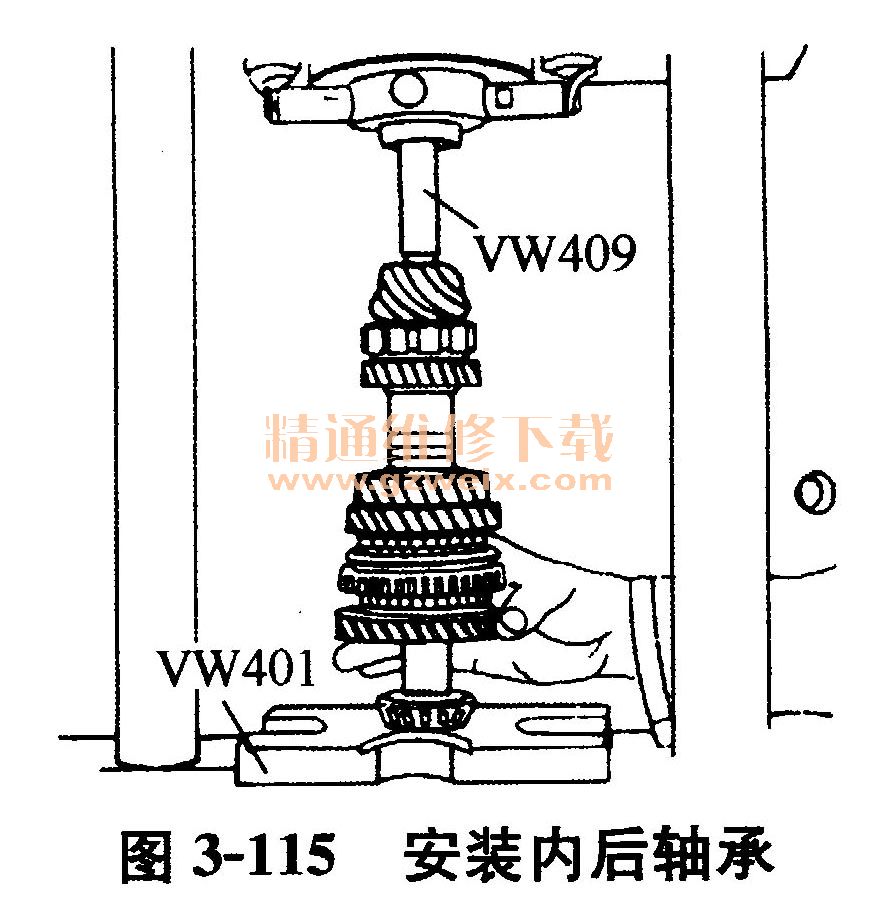

    20装上内后轴承，如图3-115所示。

    21将输入轴和输出轴装在轴承支座上，将轴承支座装在变速器壳体上。
    22将变速器后盖装在变速器轴承支座上。
