国产轿车自动变速器维修技术讲座(174)
来源:汽车维修技师  作者:佚名  2018-01-19 13:15:37

    5.换挡拉线阻尼器装调说明

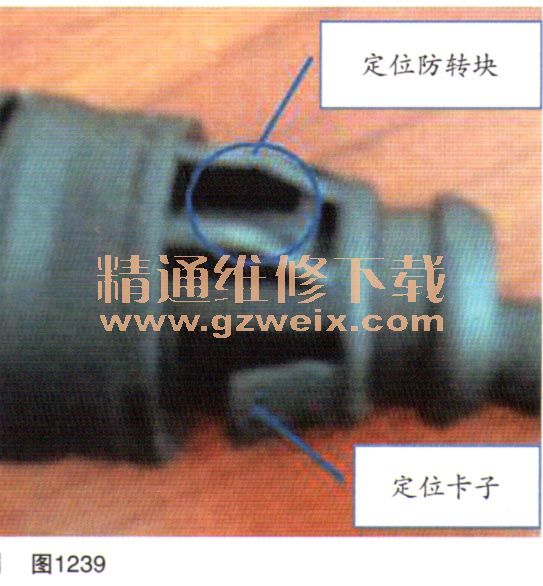

    本阻尼器是一种快速安装阻尼器,它的优点在于安装快捷,可防非专业人士强制拆卸;不足之处在于所能承受的强度较低。安装是通过“定位卡子”的弹性变形来完成的。当“定位防转块”对准机构定位缺口向前推进时,“定位卡子”变形内缩通过安装孔,当完全进入后,“定位卡子”回弹卡在换挡机构孔的侧壁,同时“定位防转块”限制转动,防止阻尼器脱出,如图1239和图1240所示。



   (1)阻尼器安装。
    ①将阻尼器对准安装孔到手感有阴力处;
    ②转动阻尼器让“定位防转块”对准安装孔缺口;

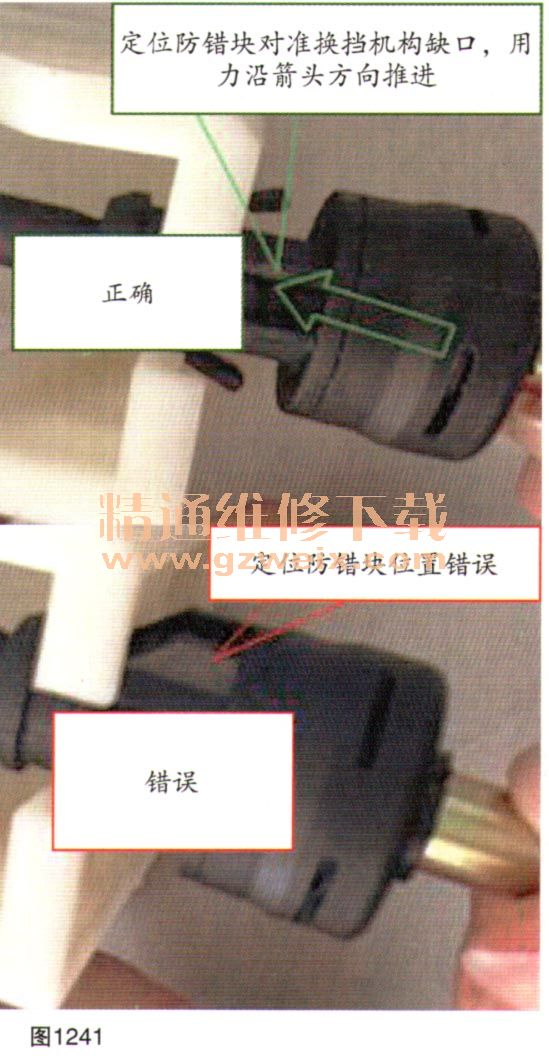

    ③用力(约100N)向前塞入,当听到装配声响后,观察两侧“定位卡子”是否弹起,弹起就意味着装配到位,如图1241所示。

   (2)阻尼器拆卸—需制作专用上具。

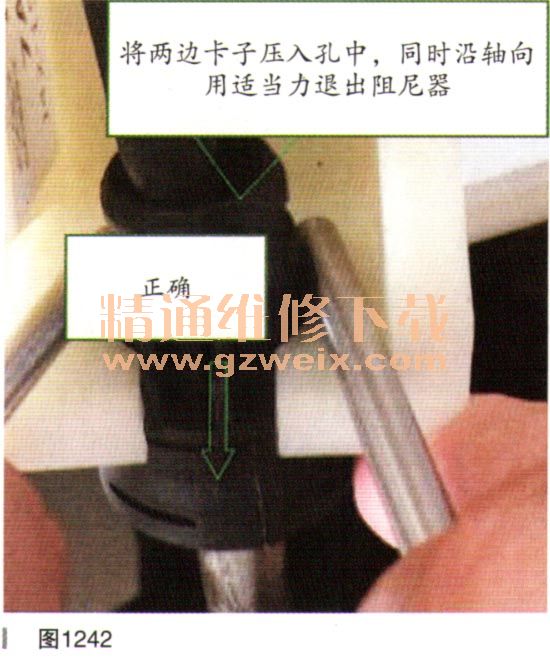

    无专用工具的拆卸视图如图1242所示。

    本阻尼器的拆卸一定要注意别损伤“定位卡子”,最佳拆卸方式是用φ22mm的圆口钳同时将两边的“定位卡子”完全钳拢,收入安装孔内,同时向后送出即达到拆卸的目的。在此须注意几点:
    ①不允许在未将卡子收拢的情况下,用力上拉阻尼器,或者将卡子损坏拆除;
    ②必须同时将两边的“定位卡子”完全收入安装孔内力一能向外拔出;
    ③如歪斜的拨动“定位卡子”让其收入安装孔或单个操作,易损坏卡子;
    ④在没有专用工具时,可采用简易工具,轻轻地将卡子收拢后,沿拉线轴向退出(视图和上述关注点进行拆卸)。

[1] [2] [3]  下一页
