宝马X5、X6加装发动机远程启动
来源:汽车维修技师  作者:佚名  2018-01-19 13:30:11

    车型:宝马X5(F15)、X6(F16).
    加装套件编号:64 50 2 408984。
    1.加装套件部件一览图
    加装套件部件一览图,如图1所示。

    2.准备工作
    ·断开所有电池负极导线
    ·解锁并断开各种插座连接
    ·切割、剥离和连接电缆
    ·打开插头外壳并拆卸各种插接系统的接点
    必须提前拆卸下列构件:
    ·脚踏板装置护板
    ·驾驶员膝部保护气囊模块
    ·右下方的仪表盘护板
    ·副驾驶员膝部保护气囊模块
    3.加装电缆套件连接一览图

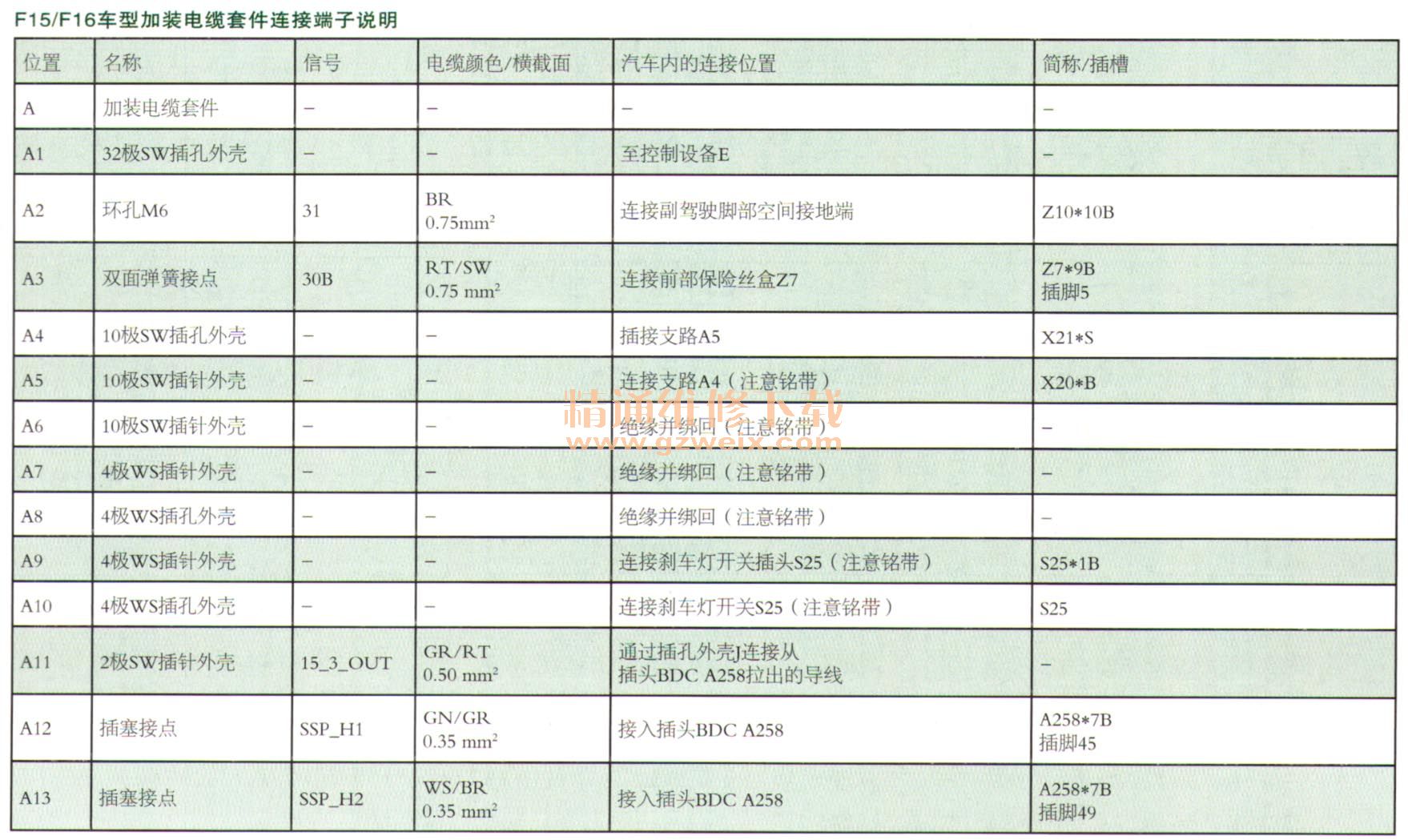

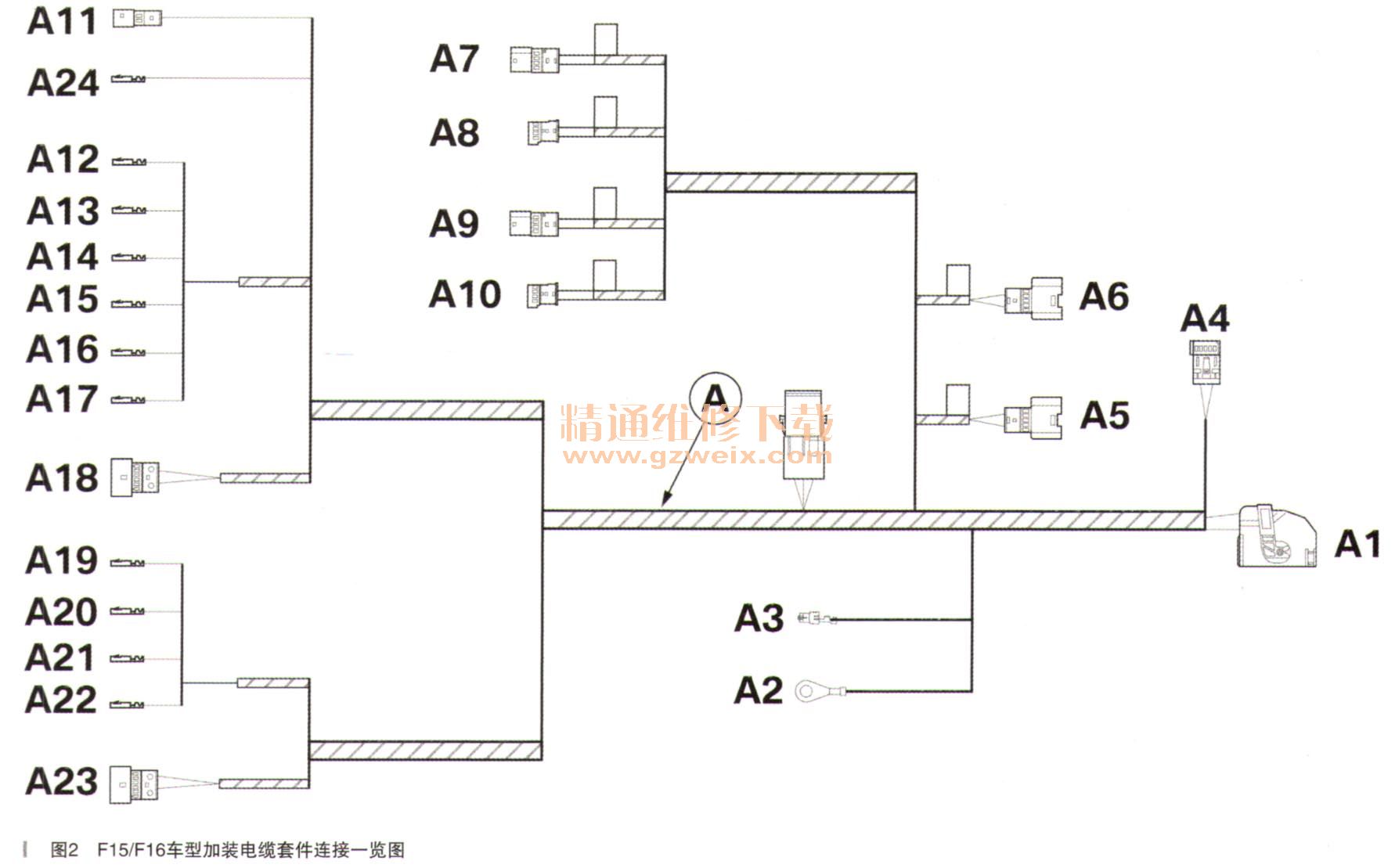

    F15/F16车型加装电缆套件连接一览图,如图2及表所示。



    3.安装和布线示意图

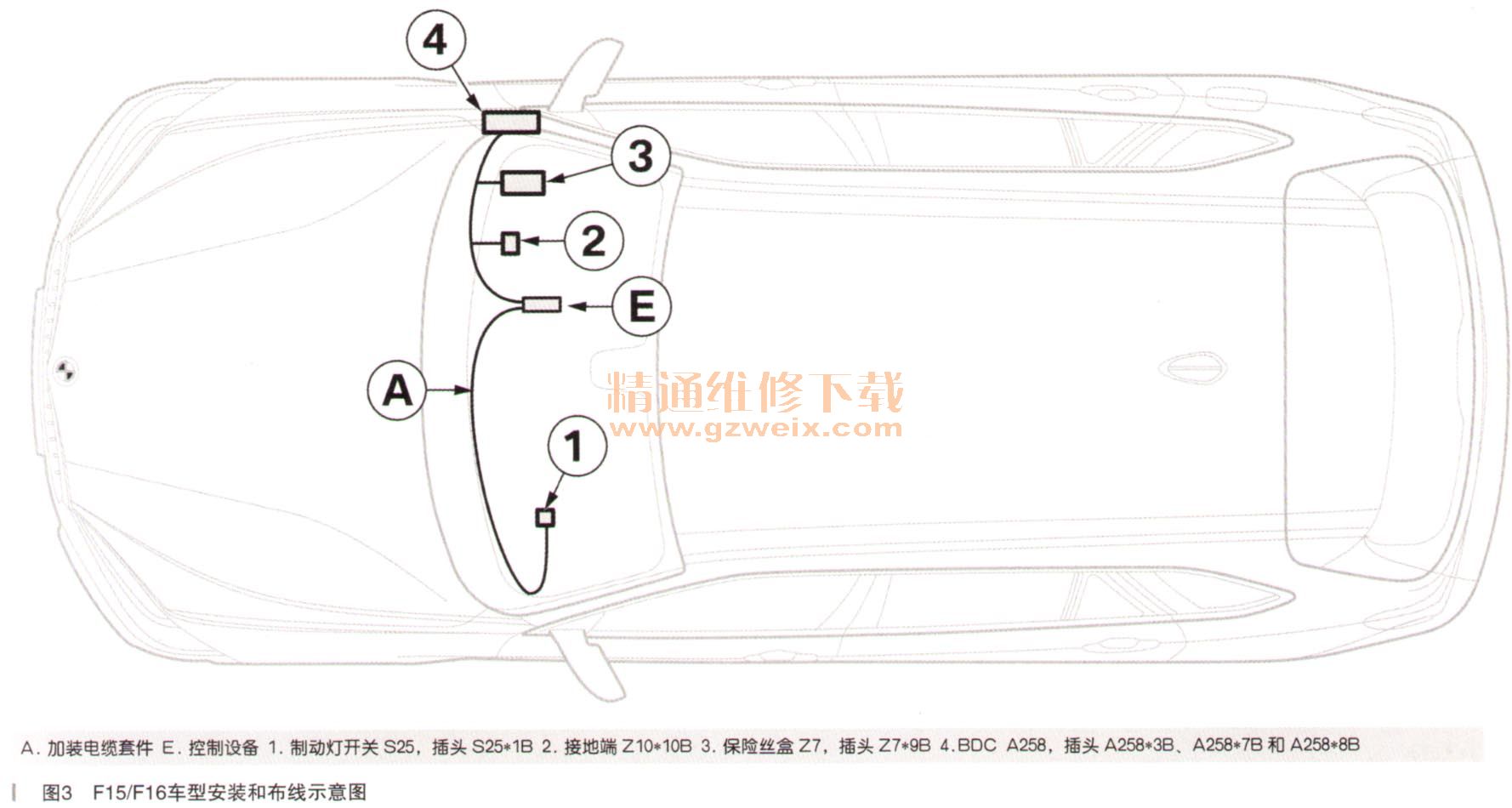

    F15/F16车型安装和布线示意图,如图3所示。

    4.F15/F16车型铺设并连接加装电缆套件
    支路A2,环孔M6,拧紧在副驾驶脚部空间地毯下面的接地端Z10*10B上(如图4所示)。

      铺设支路A3至保险丝盒Z7,并插入7极WS插孔外壳插头Z7*9B的插脚5中(如图5所示)。

    将保险丝Q插入保险丝盒Z7的插槽F66中(如图6所示)。
