一、简介
    随着技术的进步，无钥匙进入及启动系统已在我国中档以上的车型广泛应用。上海通用汽车公司生产的2013款1.8L高配版科鲁兹也装配无钥匙进入及启动系统。对于无钥匙系统，大家在理解上通常有2个误解：车辆开门锁门、启动等不需要钥匙；该系统只有开门锁门、启动2个功能。实际上，无钥匙系统依然需要汽车钥匙，只是驾驶员不需要把钥匙拿出来进行车门上锁、解锁功能和启动功能。除了开门锁门、启动这2个功能，这个系统同时也具备后备箱解锁功能。
    二、系统组成

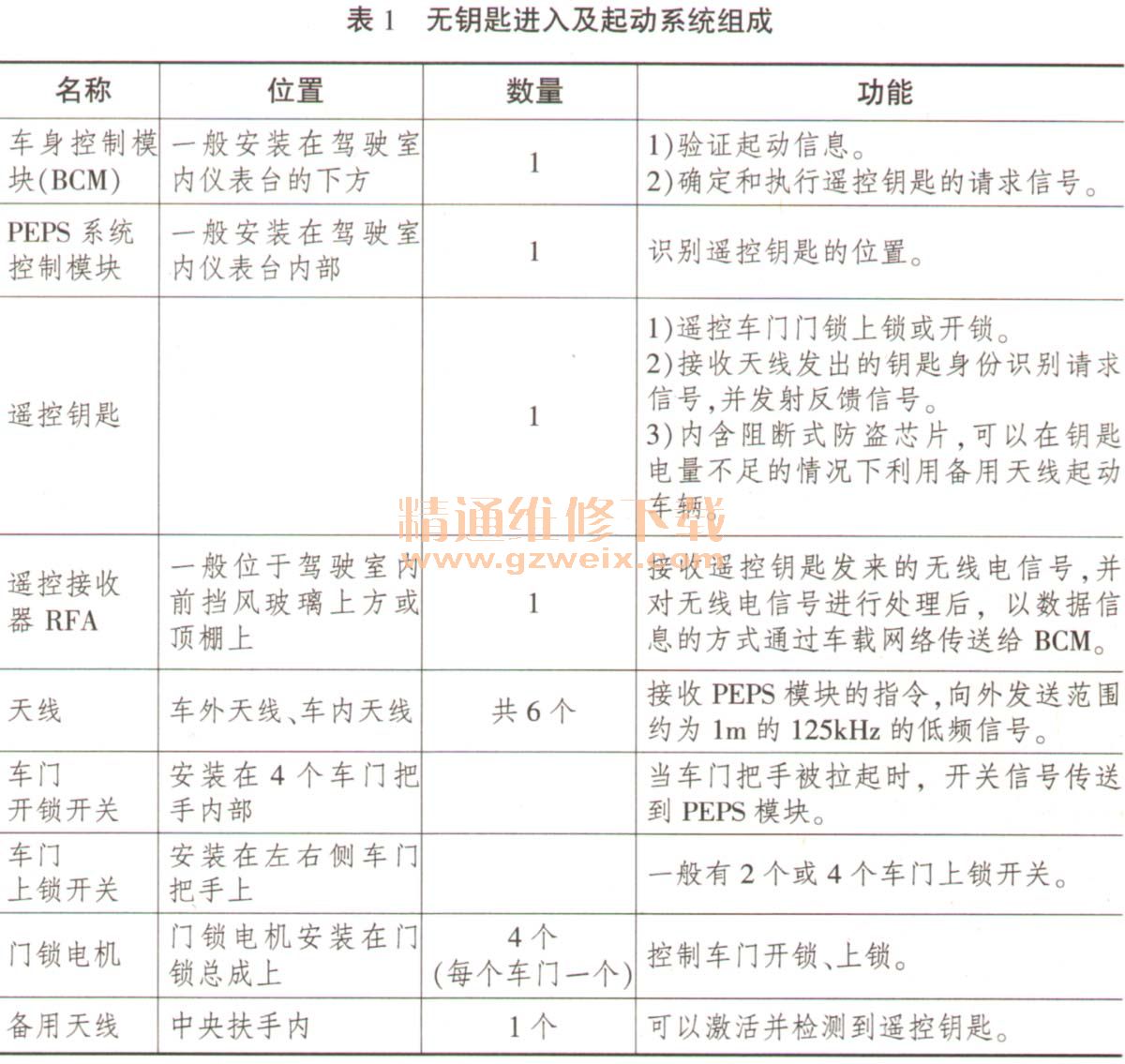

    上海通用汽车将无钥匙进入及启动系统称为Passive Entry PassiveStart系统（简称PEPS） o PEPS主要由以下部件组成：车身控制模块（BCM）、PEPS系统控制模块、遥控钥匙、遥控接收器RFA （RemoteFunction Actuation）、天线、车门开锁开关、车门上锁开关、门锁电机、备用天线。各部分在车上所在位置、功能等见表1。

    三、系统功能
    无钥匙进入系统及启动系统分2个部分，无钥匙进入和无钥匙启动。其中无钥匙进入系统包括无钥匙开锁、无钥匙上锁、无钥匙启动后备箱3种。首先介绍无钥匙开锁系统
    1．无钥匙开锁系统

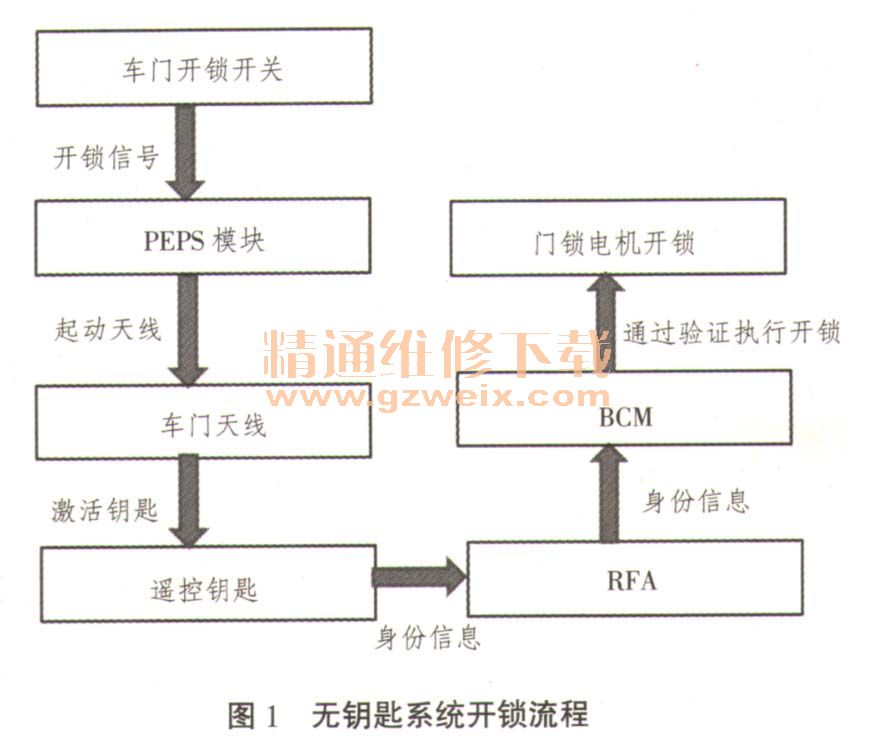

      当驾驶员随身携带有效遥控钥匙接近汽车，拉动驾驶员侧车门把手时，驾驶员侧门的开锁开关闭合。PEPS模块会接收到开启驾驶员侧车门的信号。PEPS模块开始激活驾驶员侧车门天线发射信号搜寻遥控钥匙，如果遥控钥匙处于天线发射范围内（约为1m），则遥控钥匙会接收到此信号，此信号是1个钥匙身份识别的请求信号，因此，遥控钥匙收到此信号后必须向外发送高频加密的无线电信号。高频加密的无线电信号被遥控接收器RFA接收，RFA将信号处理后通过LIN数据线将钥匙信息发送给车身控制模块BCM、 BCM判断该钥匙为有效钥匙后，就会驱动4个门锁电机对车门进行开锁。同理，当驾驶员拉动车辆右前门把手时，PEPS系统的工作原理是基本一样的，不同的是被激活的天线不同。PEPS系统开锁流程如图1所示。
