东风日产天籁动力系统故障灯报警
来源:汽车维修与保养  作者:佚名  2018-02-28 08:25:16

    一辆行驶里程约9万km、搭载2.5LV6发动机的2012款东风日产天籁公爵J32轿车。车主反映:该车辆行驶中,仪表台上的动力系统(发动机和变速器控制系统)故障警告灯有时会点亮,有时车辆出现启动困难,而且该车故障没有任何规律,偶尔还会出现加速时动力明显不足的现象。熄火后再次启动故障依旧。
    查阅该车的维修保养记录,发现该车存在保养不及时的情况,经常是超里程或超期保养,其中最长的一次保养周期达到10个月之久,远远超过厂家要求的每5000km或间隔3个月的保养周期,但是从未出现过发动机维修的记录,而且发动机也没有出现过烧机油的现象。
    故障诊断:接车后,首先同车主共同确认故障现象。启动车辆一切正常,外出路试也没有发现任何问题,发动机失速转速为2 500r/min,动力强劲,如果车主所述属实,则可以确认该车属于偶发性故障。
    连接日产专用检测仪进行检测,进入所有系统读取故障码,发现只有发动机控制系统报P0011和P0021故障码,其他系统均为正常。依据日产维修资料解析这两个故障码的含义分别是汽缸1、2列侧的进气阀正时控制性能不良。由于进气角度不同导致实际的相位控制角度与目标的相位角度之间有差异,从而记录故障代码。
    依据维修手册调取标准数据和诊断电脑所冻结数据进行对比后发现数据相差很大,原地怠速和急加速实际数据与维修手册所给参数不相符。为了降低客户回店次数,提高一次性修复率,所以只能做元器件单独测试。由于系统部件较多,而且还需要对发动机电脑进行防盗系统的匹配,采用换件法会很繁琐,因此只好整理思路重新回到数据上,做数据流对比分析。

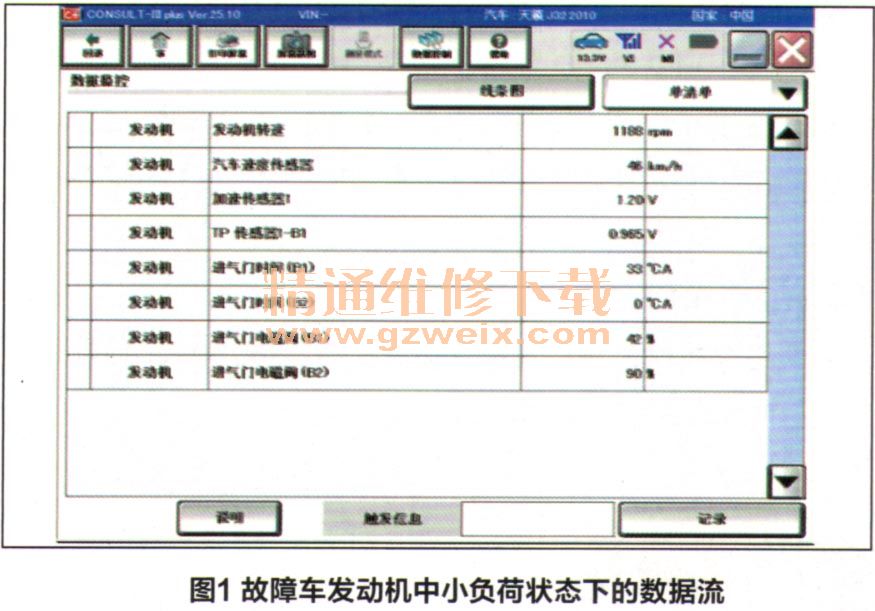

    由于故障灯点亮的频率很低,且无任何规律可循,所以只好连上电脑诊断仪后进行实车检测,依据维修手册上的要求确认故障代码出现的条件。当发动机和变速器正常暖机后,车辆以70km/h左右的速度、小负荷(节气门电压处于低电位)运行时,发动机控制电脑ECM给第二列进气控制电磁阀下达90%的指令,但该电磁阀实际的开启控制百分比在90%左右,这个数据明显高于第一列进气控制电磁阀的41%,而此时实际的提前角却为00CA,这个数据明显存在问题。后期的实车检测也发现,只要发动机处于中小负荷加速时这组数据流永远不统一,如图1所示。

    完成实车检测后回厂,先根据维修手册做常规检查。检查进气阀,其电压为蓄电池电压,正常。检查正时控制电磁阀1#端子与发动机控制单元ECM的10#端子之间的线路,未发现短路、开路现象,说明该段线路属于正常。
    测量正时控制制双侧电磁阀电阻为7.1Ω,标准值为7.0~7.5Ω(20℃时),正常;电磁阀两个针脚与搭铁线不导通,正常;拆下电磁阀,用12V电源加载测试,发现阀内孔针对动作灵敏,一切正常。
    由于提前角是靠曲轴位置信号和两个凸轮轴信号来计算的,所以单独检查各个传感器。通过用示波器测试,与维修手册上的要求完全一致,所以这几个传感器也都工作正常。

[1] [2]  下一页
