检修天籁前照灯、驻车灯、尾灯、前雾灯开钥匙后一直亮故障
来源:本站整理  作者:佚名  2013-02-18 08:17:22

    一辆行驶里程约13万公里的2006款东风日产天籁轿车。车主反映:该车出现前照灯、驻车灯、尾灯、前雾灯一直亮,同时还伴有刮水器、空调压缩机不工作,冷却风扇始终高速运转的故障现象。

    日产天籁轿车采用了高速CAN-BUS(控制器局域网络)作为车载通信网络。CAN-BUS是一个实时应用串行通信线路,是一个车载多线程通信网络,具有高速数据传输和故障检测能力。车上配备了许多电控单元,每个电控单元之间都相互连接,共享信息(而不是独立的)。在CAN通信中,控制单元由2条通信线路连接(CAN-H线路、CAN-L线路),这样可以利用更少的线路进行高速率的信息传送。

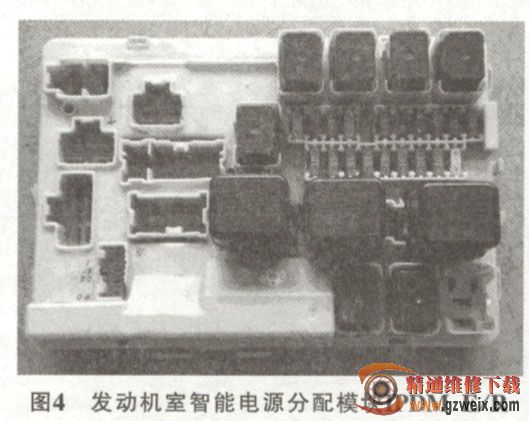

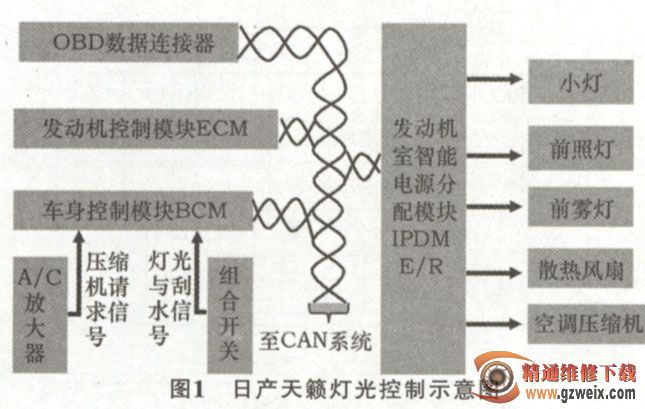

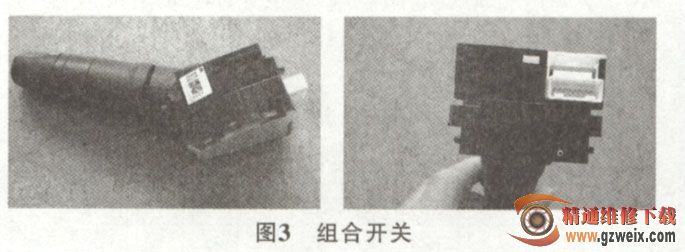

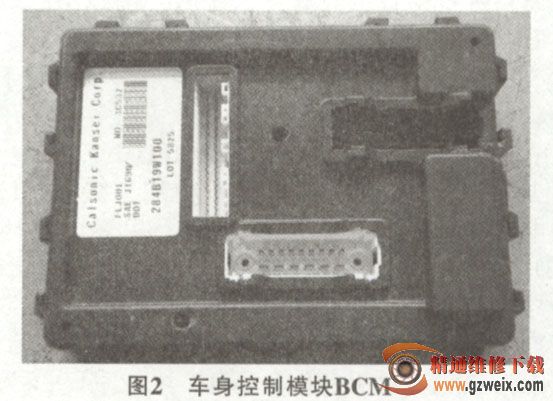

    日产天籁灯光控制示意图如图1所示。灯光系统的工作过程如下:车身控制模块BCM(图2)读取组合开关(图3)的信号,以了解驾驶员的意图,再将所要求的内容通过CAN-BUS网络发送到发动机室智能电源分配模块IPDM E/R(图4), IPDM E/R按照接收到的指令操作相关继电器工作,以实现相关功能。受IPDM E/R直接控制的功能有:前照灯、驻车灯、尾灯、前雾灯、刮水器、空调压缩机和冷却风扇。



    该车故障现象为所有受IPDM E/R直接控制的功能都出现了问题,而造成此现象的原因如下:①IPDM E/R模块自身故障或者IPDM E/R模块的供电与搭铁有问题,造成IPDM E/R模块对CAN-BUS网络上传来的各项指令无法进行处理,完成操作相关继电器工作的任务;②IPDM E/R模块内部程序故障,造成对CAN-BUS网络上信息无法处理;(3)CAN-BUS网络故障,造成IPDM E/R模块从CAN-BUS网络上读取不到信息,进入了故障防护模式。



    于是连接故障诊断仪,试图进入IPDM E/R模块,结果为诊断仪与IPDM E/R模块无法通信,而车身控制模块BCM、发动机控制模块ECM、自动变速器控制模块TCM等控制模块都能正常连接,同时在BCM, ECM, TCM等控制模块上也读出了“与IPDME/R模块失去通信”的故障码。上述结果说明,故障点一个是IPDM E/R模块本身问题,另一个是IPDME/R模块与CAN-BUS网络连接点之间的网线问题。



[1] [2] [3]  下一页
