一辆行驶里程约6.9万KM的2007年日产骐达轿车。车主反映喇叭突然不响了。

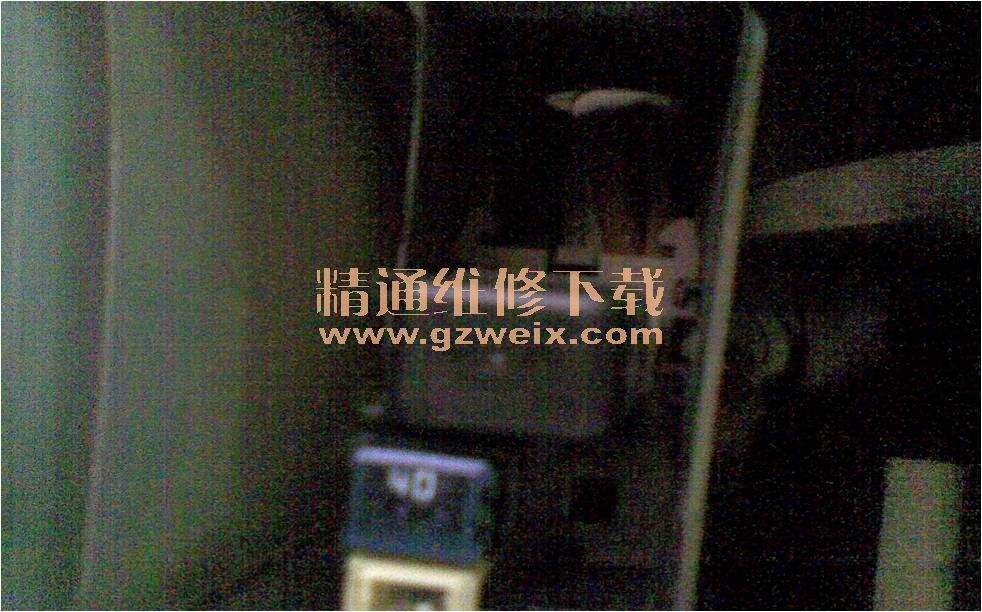

    故障分析：确认车喇叭确实不响。首先检查了喇叭连接插头，插头正常，又检查保险片，检查后未见异常（如图所示）

    然后检查喇叭继电器，按住喇叭，继电器没有做动声音，然后倒了一喇叭继电器，故障依旧存在，继电器故障排除

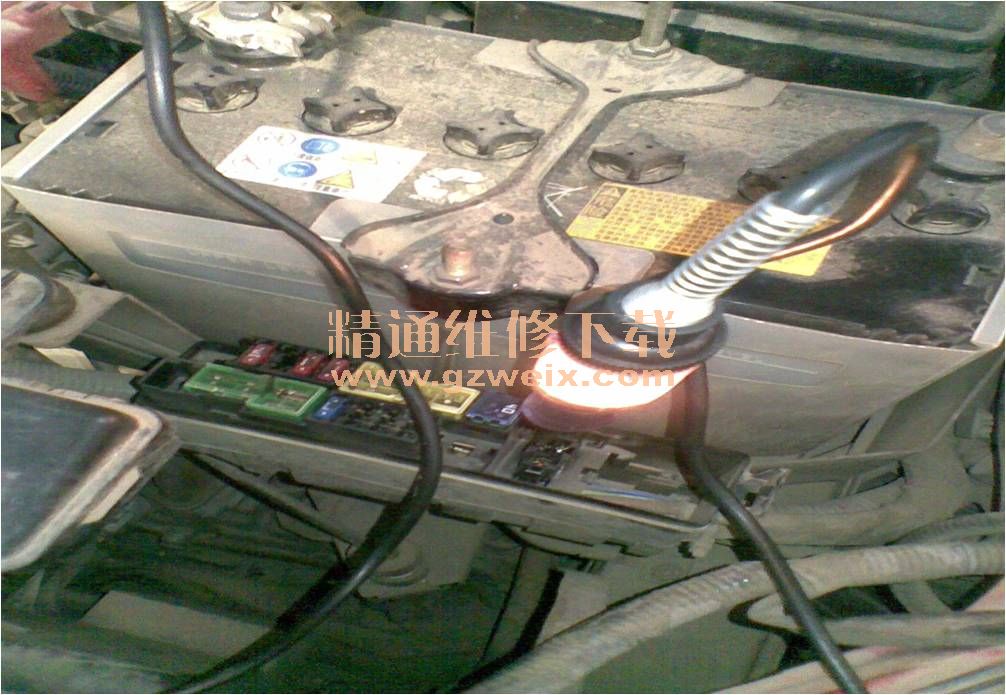

   检查喇叭继电器端口有无通断，检查发现喇叭继电器长通电源端口有电（如图）

   接着又检查喇叭继电器搭铁端口有无通断，检查发现搭铁端口有电，无异常（如图）

   发现长通电源和搭铁都有电，我就直接接通了继电器长通电源端口和继电器搭铁端口，结果喇叭响了。说明喇叭到这的线路是没有问题的。

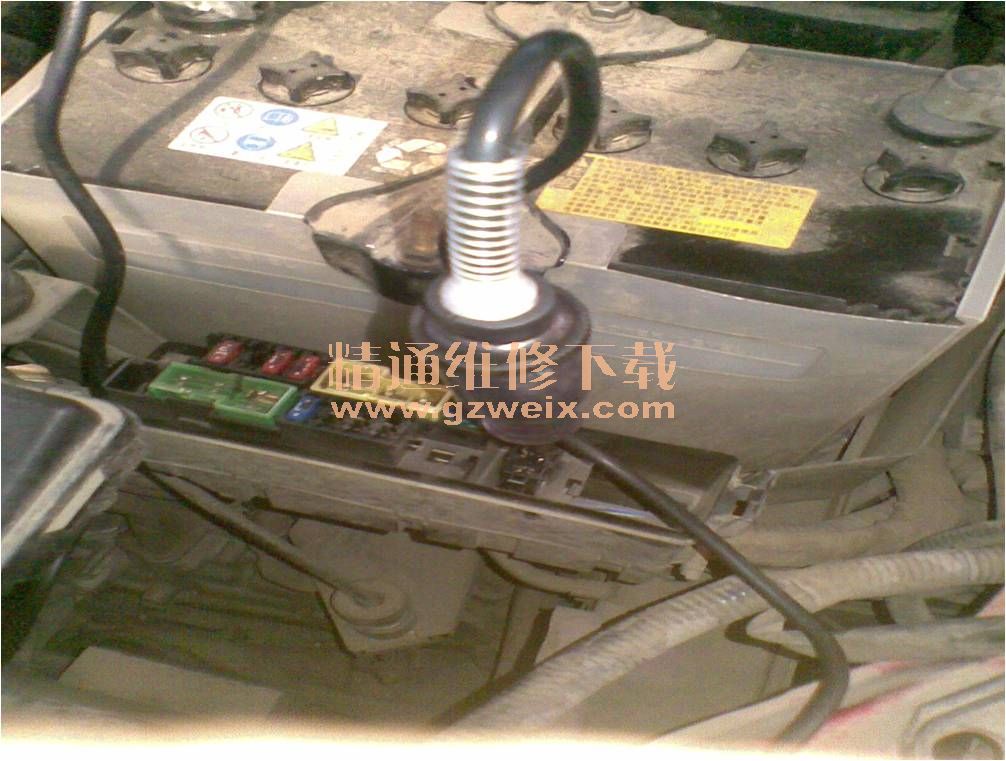

   接着检查喇叭搭铁信号端口，按下喇叭发现没有电，不通（如图）

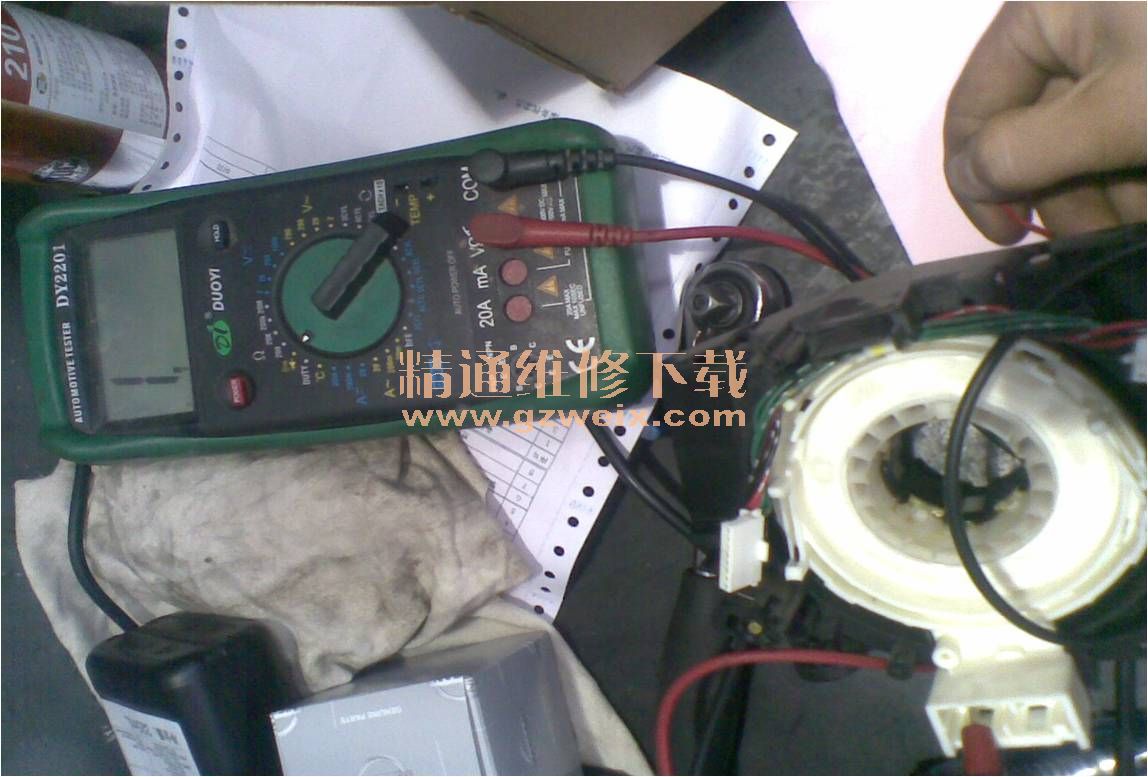

   分析喇叭、保险片和继电器都没有问题，判断应该是螺旋线圈处出现问题。然后拆下方向盘拔掉螺旋线圈插头和喇叭搭铁插头测量两插头之间有无通断（如图）

     检查发现两插头之间不通

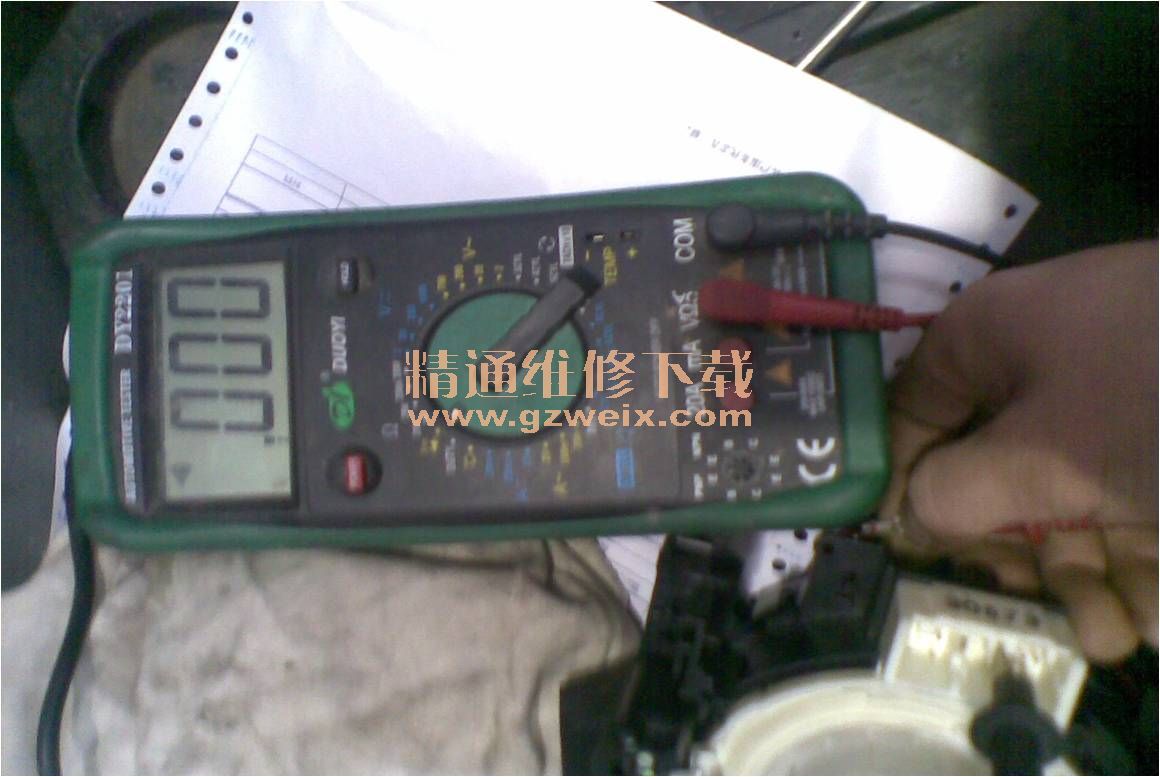

    又测量了一个好的线圈，是通的（如图）

    结果判定是螺旋线圈排线断路导致喇叭搭铁信号不通致使喇叭不响故障。更换新的螺旋线圈故障排除。

    维修总结： 这是一个典型的螺旋线圈排线断路故障导致喇叭搭铁信号不通的故障。本故障从开始检查到维修完成用了不到半个小时，因为是没有走不必要的弯路，从喇叭处开始往前检查，是一步步往前走的，所以很快便找到了问题的根源。我认为维修这类故障只要有条不紊的去检查每一部位，一定会很快解决故障。
    相关资料：2011年东风日产新骐达维修手册
