索尼BDV -E880 5.1声道蓝光家庭影院的DVD机,无法开机
来源:本站整理  作者:佚名  2015-05-12 10:45:17

    该机已在索尼特约维修站维修过,因电源板无备件后退回。拆开机器,观察到电源板上的220V高压侧保险丝已经被更换过,供给功放(32V)的主电源整流二极管CR101有焊接过的痕迹,光祸IC201、IC202有焊过的痕迹,可能也更换过,其他元件没有焊接过的痕迹。
    仔细观察线路板,发现副电源(供主板14V、6V)的一次侧电源开关管Q201引脚的铜箔面有放电烧黑的一点痕迹。测量该场效应管的电阻值,发现G、S极焊盘之间只有51Ω,怀疑该管已经击穿。拆下管子检查,该管子没有损坏。将线路板有放电痕迹发黑处用酒精擦洗干净,测量G、S极焊盘间电阻仍只有51Ω;再查电源管理芯片DAP18S的⑤脚(驱动Q201 G极),发现该脚已经对地击穿短路,看来是线路板铜箔面放电导致场效应管Q201的D极高压加至G极,使得DAP18S的⑤脚对地击穿短路。更换
DAP18S,将Q201装回,再将光祸IC203更换(一般电源管理芯片损坏会使相连的光藕也损坏)。再开机,副电源二次侧14V、6V输出正常,而主电源二次侧32V仍无输出。
    该机主电源32V的输出由副电源输出插座11脚EN-POWER的高低电平控制,所以将11脚和⑩脚6V用导线相连,再测电源管理芯片DAP018A的⑩脚供电端已经有15V电压,但是二次侧32V仍无输出。拆下开关管Q1测量正常,DAP018A外围其他元件也无异常。因为光祸IC2有焊接过的痕迹,怀疑已经换新,而且也可能因焊接使场效应芯片DAP018A被感应电击穿损坏。将Q1装回,换新DAP018A后再试机,32V输出正常。拆掉副电源输出插座⑩脚和11脚之间的连线,将电源板和主板、功放板连接好,机器能正常播放蓝光、DVD、CD碟片,5.1声道环绕立体声功放输出也恢复正常。

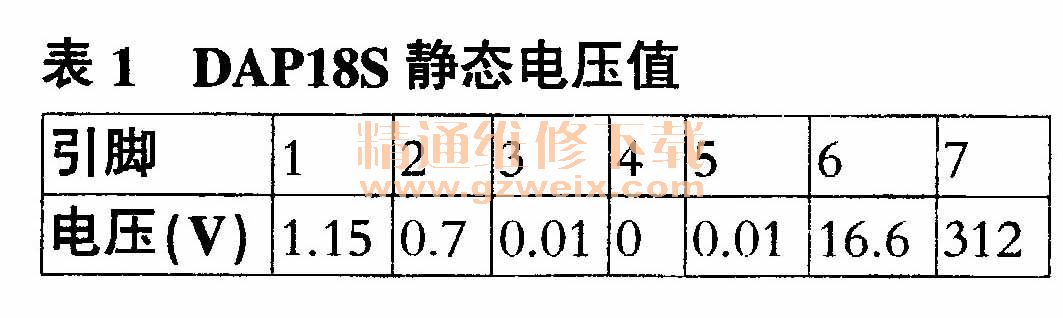

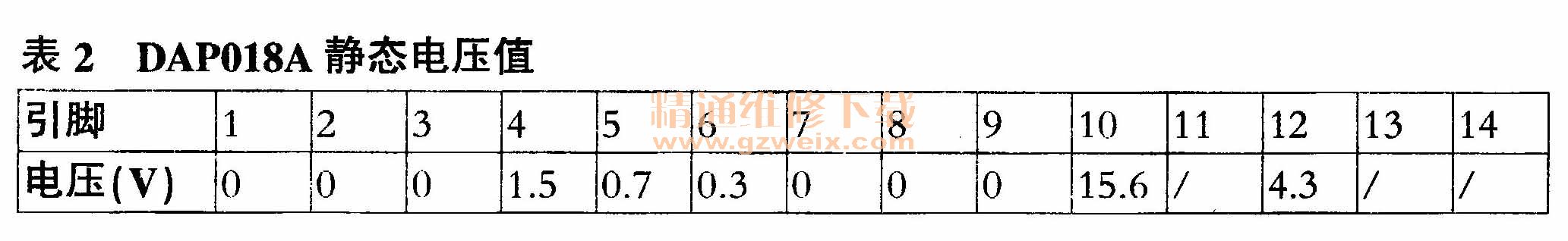

    该机电源板是台达公司(DELTA)代工的,实测电源板电路如图2所示。DAP18S和DAP018A的实测静态电压值如表1和表2所示。





    小结:副电源无输出,是线路板上污物漏电造成电源管理芯片的损坏。主电源无输出,可能是未接地的电烙铁焊接光藕造成与之相连的电源管理芯片击穿损坏所致。
