大众途观L电动后备箱盖无法自动弹起
来源:汽车维修技师  作者:佚名  2022-06-15 08:16:51

     一辆行驶里程约1.2万km的2020年大众途观L。客户反映:该车电动后备箱盖开启功能异常。

      故障诊断:接车后检查后备箱开启功能发现,长按遥控器上后备箱开启键,后备箱可以解锁,但是车门不会自动弹起;同样后备箱盖上的开锁按钮可以开锁,也是需要手动拉后备箱才能打开,左前门上的后备箱开关按键功能也失灵,同时发现电动后备箱盖开关上的关门延时灯也不会点亮。总结该车的故障现象就是后备箱解锁功能正常,但是不会自动弹起。

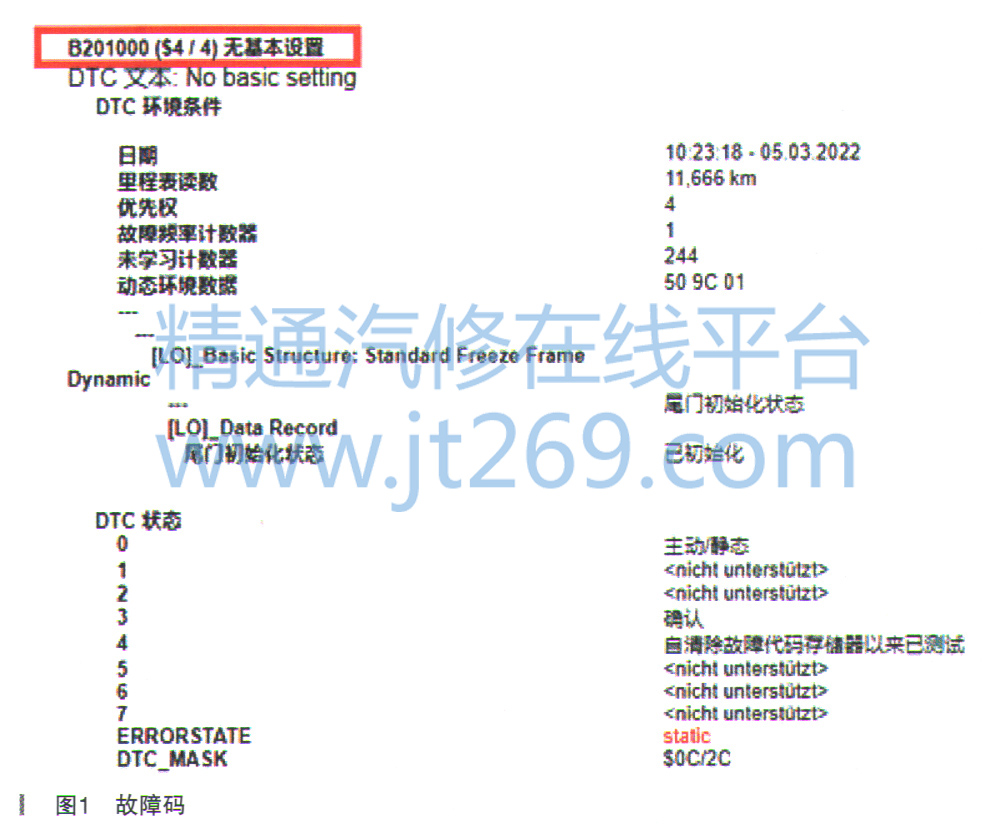

    首先连接故障诊断仪VAS615OX进行检测,可见006D-后备箱电子装置存储有故障码:B201000无基本设置(如图1所示)。

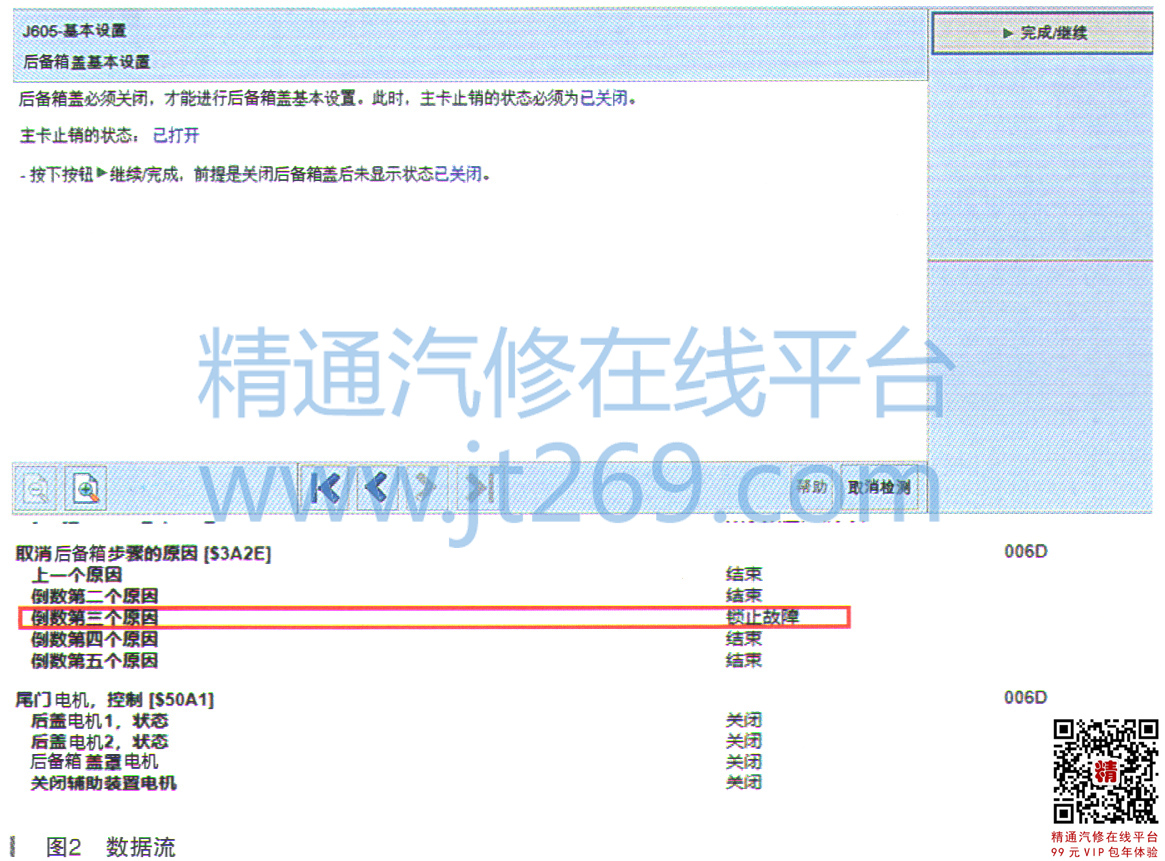

    对无基本设置的故障,一般可以理解为相关控制模块未进行自学习所导致,遂按照诊断仪引导性功能,对后备箱盖进行基本设置,但是系统基本设置始终无法成功,诊断仪页面提示:基本设置时后备箱盖必须关闭,但是目前主卡止销状态为打开。在基本设定时,后备箱模块J605会读取相关开关的状态信息,确定后备箱盖电机运行位置。因此诊断仪VAS6150会读取控制单元数据流,记忆中断后备箱盖基本设置步骤的原因,其中取消后备箱盖步骤的倒数第三个原因为锁止故障(如图2所示),由此可见目前主卡止销状态锁止故障才是基本设置失败的症结所在。

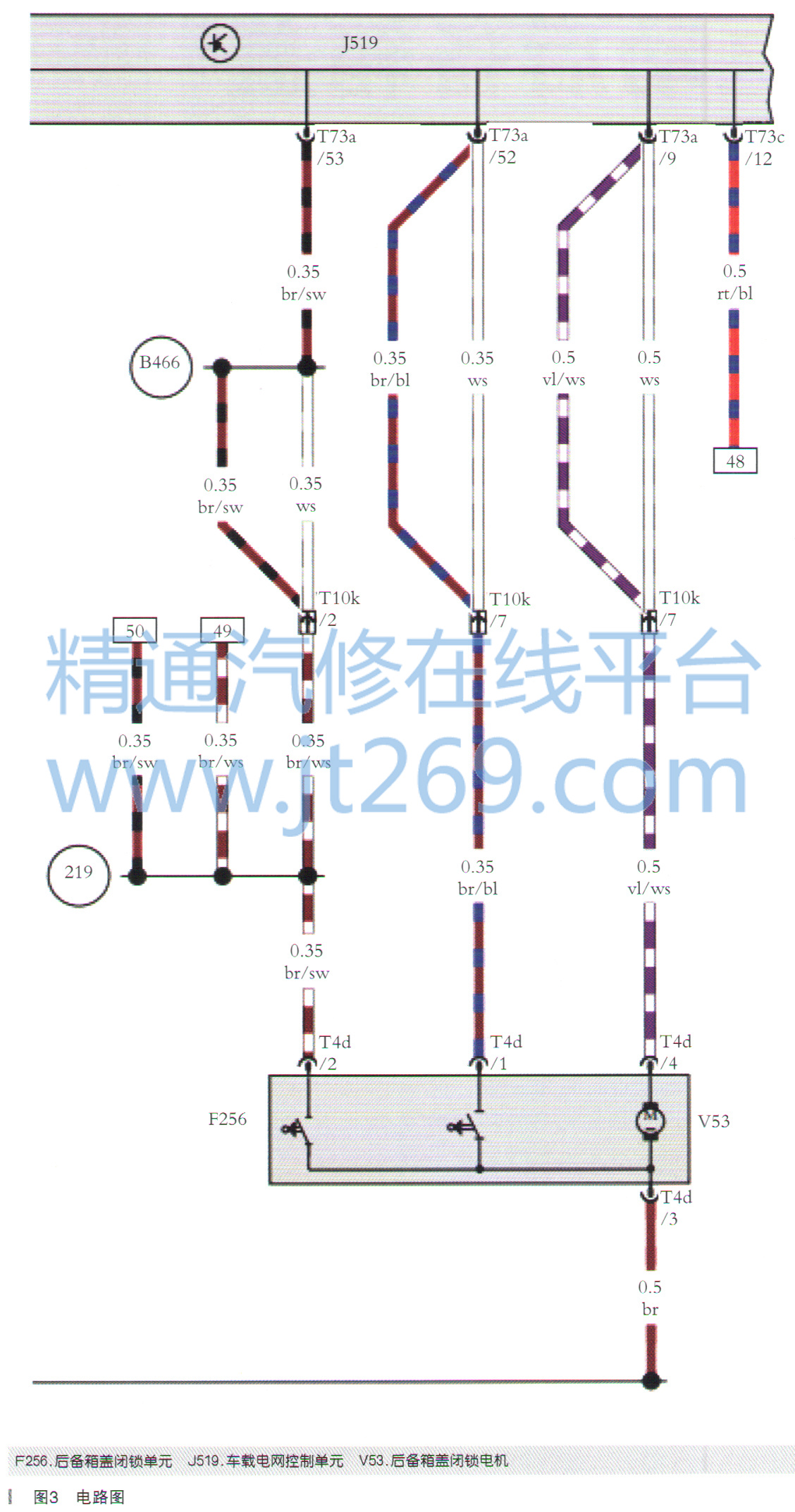

    根据笔者理解,主卡止销应该在后备箱锁块上面。在动手排除故障之前,有必要先弄清楚锁块及后备箱控制模块之间的联系,通过ELSAPRO查看该车后备箱盖工作的部件:后备箱盖控制单元J605直接控制后备箱盖左右侧两个电机V444和V445工作,电机通过正反转来打开或关闭后备箱盖,同时左右侧电机V444和V445里面集成了后备箱盖的高度传感器G745和G746 、通过这两个传感器检测后备箱的开启高度,另外还有后备箱盖关闭辅助功能VX16电机,以及后备箱锁闭按钮E574的信号均是直接和J605相连接,其他还有J605的供电接地线、通信CAN线以及后备箱运行过程中警报蜂鸣器H32之外,后备箱盖控制单元没有其他的部件了。由此可见后备箱锁块并没有直接和J605连接,继续查看电路图发现,后备箱盖闭锁单元F256共四根线,除开一根搭铁线之外,另外三根线直接连接至J519,同时电路图上可见F256有两个开关,一个电机(如图3所示),虽然图上没标注这两个开关的作用,但是笔者认为主卡止销的位置信号应该就是这两个开关所提供的,只是F256开关信号通过硬线给J519之后,J519再通过CAN线传递给J605。


[1] [2]  下一页
