了解到锁块的控制逻辑之后，接下来进入后备箱盖控制单元6D，读取故障车辆数据流，同时比较正常车辆的数据流（如表1所示）。通过比较不难得出，故障车辆在后备箱开启后，其后备箱盖锁状态显示为后舱盖锁处于预锁止位置，无法像正常车辆显示打开，预卡止状态显示为已经关闭，正常车辆显示为打开。再来观察打开后备箱工作过程中，后备箱盖锁止状态数据流的变化，同样通过故障车和正常车数据流进行比较，如表2所示。由此得出结论，故障车辆锁块数据流在后备箱关闭时无异常，但是在后备箱打开后存在异常，这个也吻合后备箱无法自动弹起的故障现象，由此应该不用考虑线路短路或断路等故障。假设是线路断路短路，那么不管后备箱是否开关状态，其数据流均会存在异常，基于此考虑决定更换后备箱锁块。



    经过更换后备箱锁块后，做基本设定一次成功，反复试验后备箱开启功能，一切正常，至此故障排除。

    故障总结：全新途观L后备箱盖工作采用电机控制，在工作过程中采用CAN线传递后备箱盖锁块状态信息，当后备箱盖锁状态信息出现不一致时，后备箱控制单元J605接收到的锁块状态不符合逻辑，开门功能受到限制，基础设定无法成功。j519车载电网控制单元之所以没有记忆后备箱盖锁状态异常的故障码，主要是因为后备箱盖锁块所处的预锁止位置、打开位置、关闭位置都是锁块在不同条件下的正常位置，根本不属于故障状态，因此，J519不会存储锁块的故障记忆。

    下面来说说途观L电动后备箱盖的功能和作用。电动后备箱盖不仅可以用遥控钥匙、后备箱饰板以及左前门饰板上的开关打开或关闭，配置更高的还可以实现后备箱便捷开启、延迟关闭、后备箱盖高度可调及同时关闭车门。具体操作如下：

    ①后备箱盖便捷开启。

    随身携带钥匙，在后保险杠中间下部位置做脚踢动作，后备箱盖自动打开，俗称一脚踢。这个功能还可以在车辆MIB显示屏上设置打开或关闭，方法是：点击车辆一设置一门窗开关＊门锁控制一感应式后备箱盖。如果要激活该功能，在感应式后备箱盖前面的方框打上勾，如果要关闭该功能，在感应式后备箱盖前面的方框的勾去掉即可。

    ②延迟关闭。

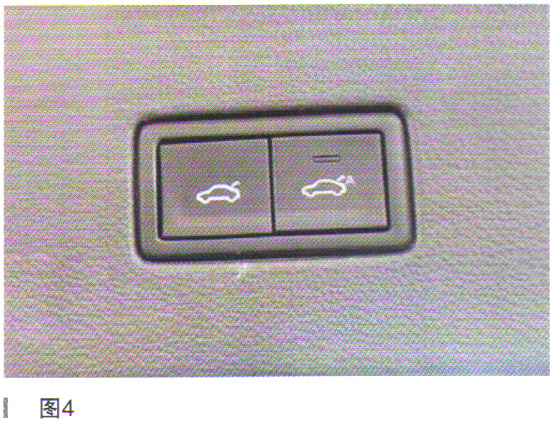

    途观L电动后备箱盖还具有延迟关闭功能，方便驾驶员两手都拿着行李从后备箱取出的操作，这个情况不方便关闭后备箱盖。只要随身携带钥匙，首先在后备箱打开状态下按下按键（如图4所示右侧键），后备箱警报蜂鸣器H32会发出“滴、滴”响声，人离开后备箱1.5m左右区域，系统检测到钥匙已经离开该区域，电动后备箱盖便会自动关闭。

    ③后备箱盖高度可调。

    后备箱盖的高度可以调节到最适合的位置，在后备箱开启停到合适的位置后，长按图4中右侧按键，并保持住直到听到“滴、滴”的响声，表明目前后备箱高度位置已经被存储，下次开启后备箱盖时候会自动停止在这个设定的位置。
