随着GDP的快速增长，人们对生活质量要求更高，就如汽车的需求不再是单纯的代步工具，对车的安全性、智能驾驶、舒适娱乐、车联网等多种性能的追求使汽车电子化程度不断提高。电子产品在轿车整车制造价格中占55％以上，未来汽车领域的技术革新将有70％来自于电子技术的进步。但电子智能技术大量应用于汽车中，要求汽车维修服务行业加快提高维修技能。本文介绍一例2016款桑塔纳轿车手动空不制冷的故障检修。
一、故障现象
有一辆2016款风尚版1.4L桑塔纳轿车，行驶里程3.2万km，在盛夏时，多次打开空调出风口没有冷风吹出，同时散热风扇高速运转。初步检查：仪表板无报警显示，手摸了空调制冷系统的高、低压管路无温差变化。
二、2016款风尚版桑塔纳轿车手动空调的结构原理
笔者接车后，再次倾听车主对故障症状的阐述并检查故障车辆，判断是空调制冷系统中的压缩机不工作，因为启动发动机打开A/C开关的瞬间，手摸压缩机电磁离合器没有结合动作。这个时候我们不能盲目的拿检测仪器对压缩机离合器进行检查修理，而是要全面了解2016款风尚版桑塔纳轿车手动空调的机械与电气结构原理，才能有效故障诊断与排除。
1.2016款风尚版桑塔纳轿车手动空调的机械系统组成
打开发动机盖，查找空调的组成部件，2016款风尚版1.4L桑塔纳轿车装配的手动空调是由发动机控制单元J220来综合控制工作的。结合2016款风尚版1.4L桑塔纳轿车维修手册，制冷系统的机械结构组成主要由空调压缩机、冷凝器、干燥瓶、
蒸发器、膨胀阀、高低压管路和高低压检测口等组成，与老款桑塔纳手动空调的机械结构大同小异。
2.2016款风尚版桑塔纳轿车手动空调的电气系统组成

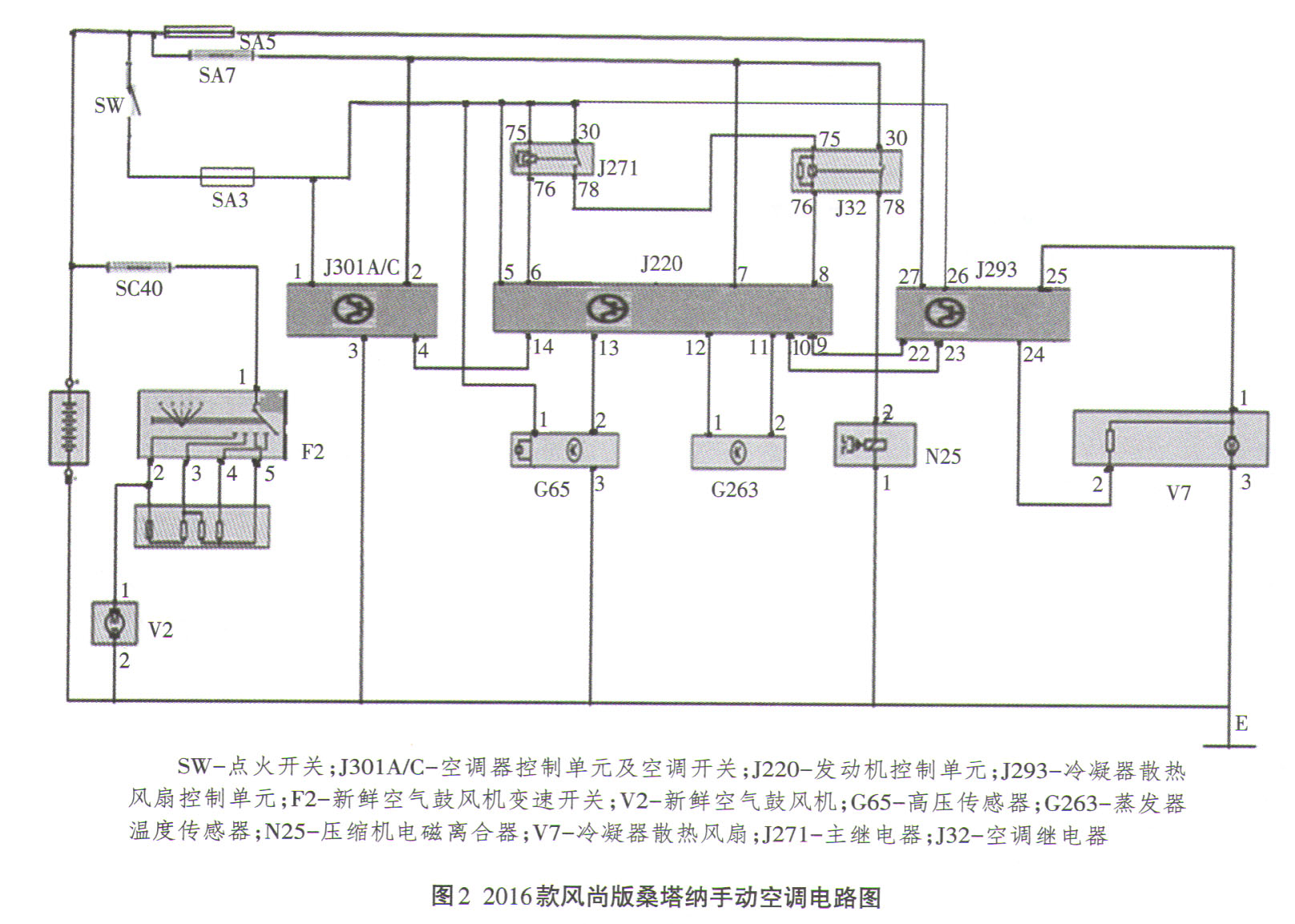

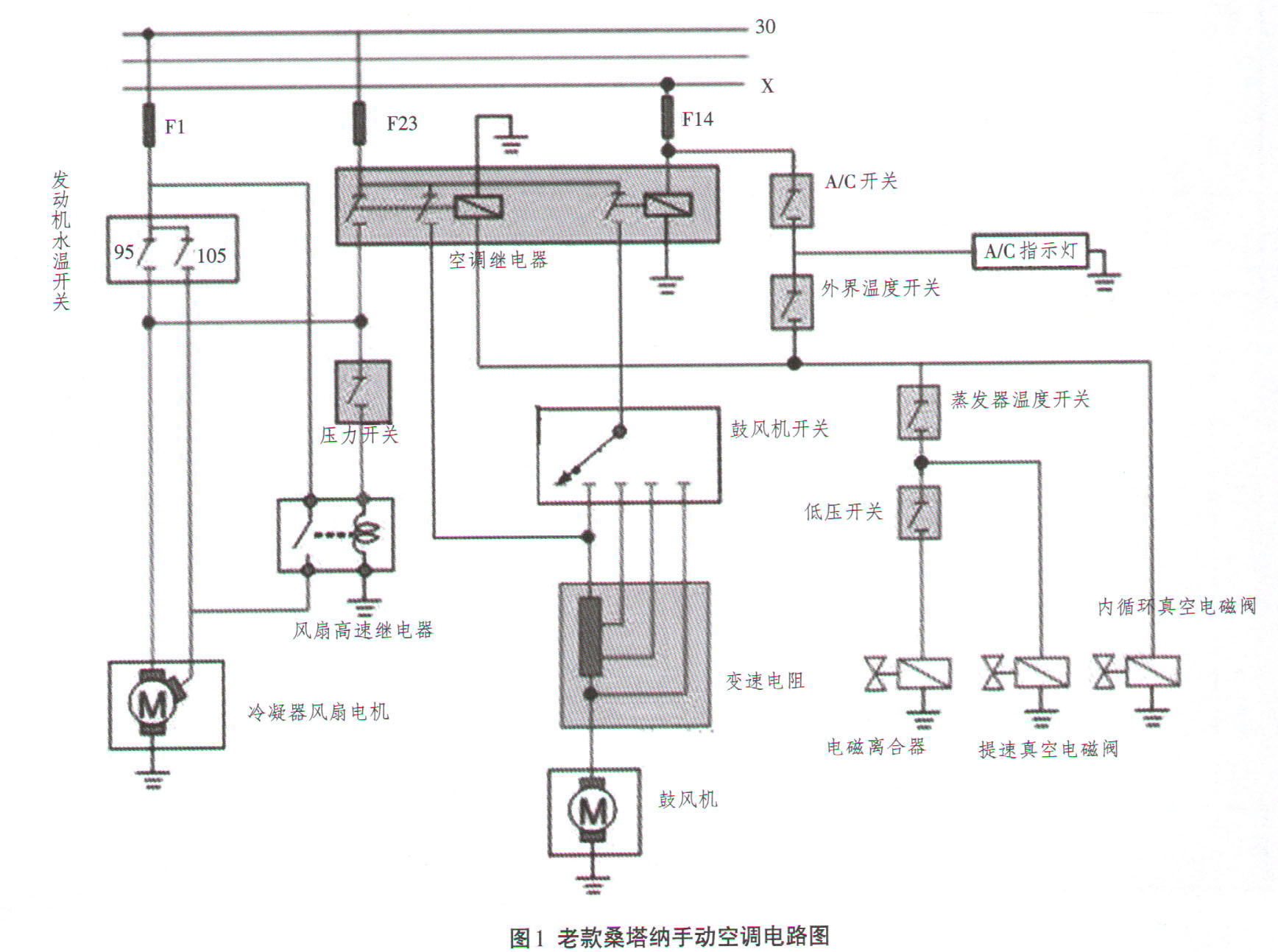

笔者对2016款风尚版桑塔纳轿车的手动空调电气结构实车全面查找核对了一遍，发现与老款桑塔纳进行比较，差异较大。为了彻底修好该故障车，查阅了2款轿车手动空调的维修手册，笔者整理绘画出了电路图：图1是老款桑塔纳手动空调电路图，图2是2016款风尚版桑塔纳手动空调电路图。
2款轿车手动空调的电路图进行对比，2016款风尚版桑塔纳轿车手动空调说是手动操作，其空调的工作过程是由J220、J301、J293等3块电控单元协作控制完成的。
3.2016款风尚版桑塔纳轿车手动空调的工作原理
由2016款风尚版桑塔纳轿车手动空调的整体结构组成可知：启动发动机运转等怠速稳定，打开A/C开关，3块控制单元对相关传感器、执行器及自身进行异常诊断，若没有检测到异常，3块控制单元协作接通J271、J32继电器给N25压缩机电磁离合器和V2散热风扇通电，使空调制冷系统中的冷媒按照气液态、液态、气态在高、低压管路中进行循环，同时按驾驶室内需求调节F2新鲜空气鼓风机挡位开关，向驾驶室内吹出冷风。
