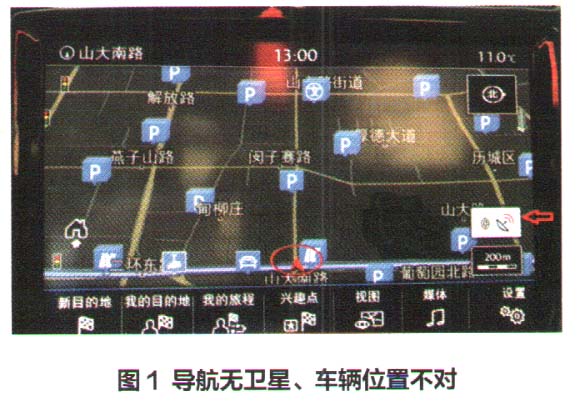

检查分析：维修人员打开车载信息娱乐系统，切换到导航界面，发现导航仪搜索到的卫星数量为0（图1）。导航仪上，车辆的位置在山大南路，但实际车辆在经＋东路。故障存在，与用户描述一致。

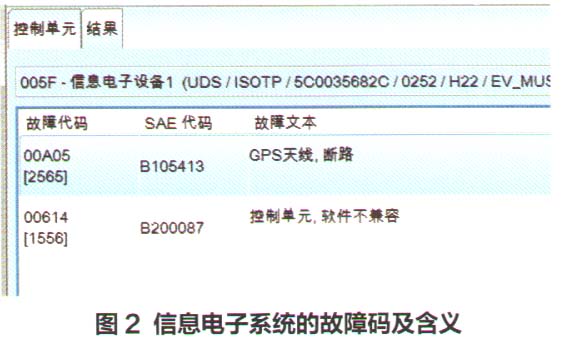

    接下来，连接诊断仪VAS6150检查信息电子系统（5F通道）的故障码及含义。经检查发现，5F通道存在2个故障码，“B105413----GPS天线断路”和“B200087----控制单元软件不兼容”（图2）。从定义上讲，故障码B200087与导航定位不准及无GPS信号没有关系，因此初步分析这辆车的故障与GPS天线断路有关。

    读取5F通道的GPS天线数据，显示状态为断路，天线电流0 mA；GPS接收状态不可用，可见卫星数量为0，跟踪卫星数量为0。

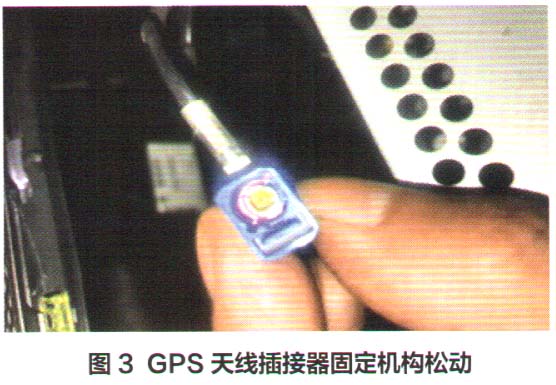

    经过读取5F通道的故障码及检查GPS天线数据，初步分析造成该故障的原因可能是GPS天线损坏、导航主机与GPS天线连接的插接器断路、车顶GPS天线的线路不通等。按照由简到繁的检查原则，先拆下导航主机，检查GPS天线的连解状态。拔下GPS天线，检查发现天线的插接器固定机构松动（图3）。

    故障排除：修复天线插接器的固定机构后装回，进入导航页面，看到GPS无卫星的图标已消失，导航显示车辆的位置与实际位置相符。

    再次检查5F通道的导航天线数据：GPS天线的状态为电器正常，天线电流25 mA；GPS接收状态为正在接收GPS数据，位置已完全确定，可见卫星数量为11，跟踪卫星数量为9（图4），车辆导航功能恢复正常。
