一、齿形皮带装配概览（如图1所示）。
气缸体上止点锁定螺栓（如图2所示中箭头）。提示：
（1） O形圈损坏时，进行更换。
（2）锁定螺栓拧紧力矩30N·m
二、拆卸和安装正时齿形皮带
1．所需要的专用工具和维修设备

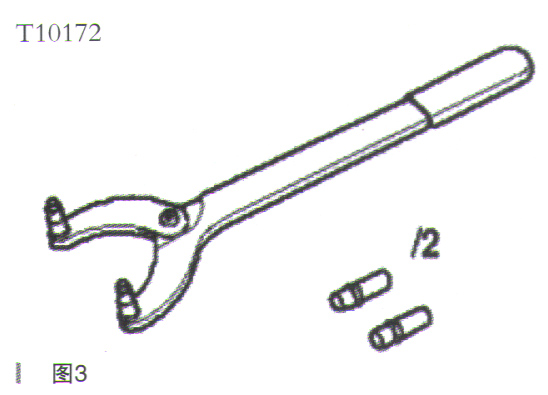

（1）定位扳手T10172或CT10172以及适配器T10172/2或CT10172/2，如图3所示。
（2）扳手3415或S3415，如图4所示。
（3）定位销T10340或CT10340，如图5所示。
（4）固定工具CT80009，如图6所示。

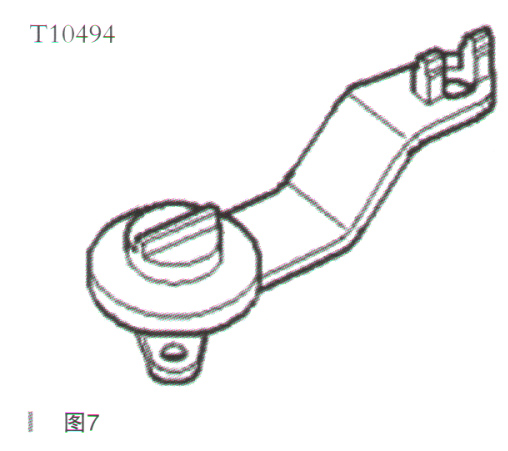

（5）凸轮轴固定工具T10494或CT10494，如图7所示。
