奇瑞开瑞优优(SQR472WF/C型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-25 15:58:29

    (一)正时皮带的拆卸
    正时皮带的拆卸的步骤和方法如下。
    1.拆下正时皮带的外罩,如图11-129所示。

    2.拆卸扭转减震器。使用专用工具来防止齿圈旋转,先拆卸扭转减震器固定螺栓,如图11-130所示。
此时确认曲轴正时皮带轮的记号与机油泵上的正时标记相吻合。

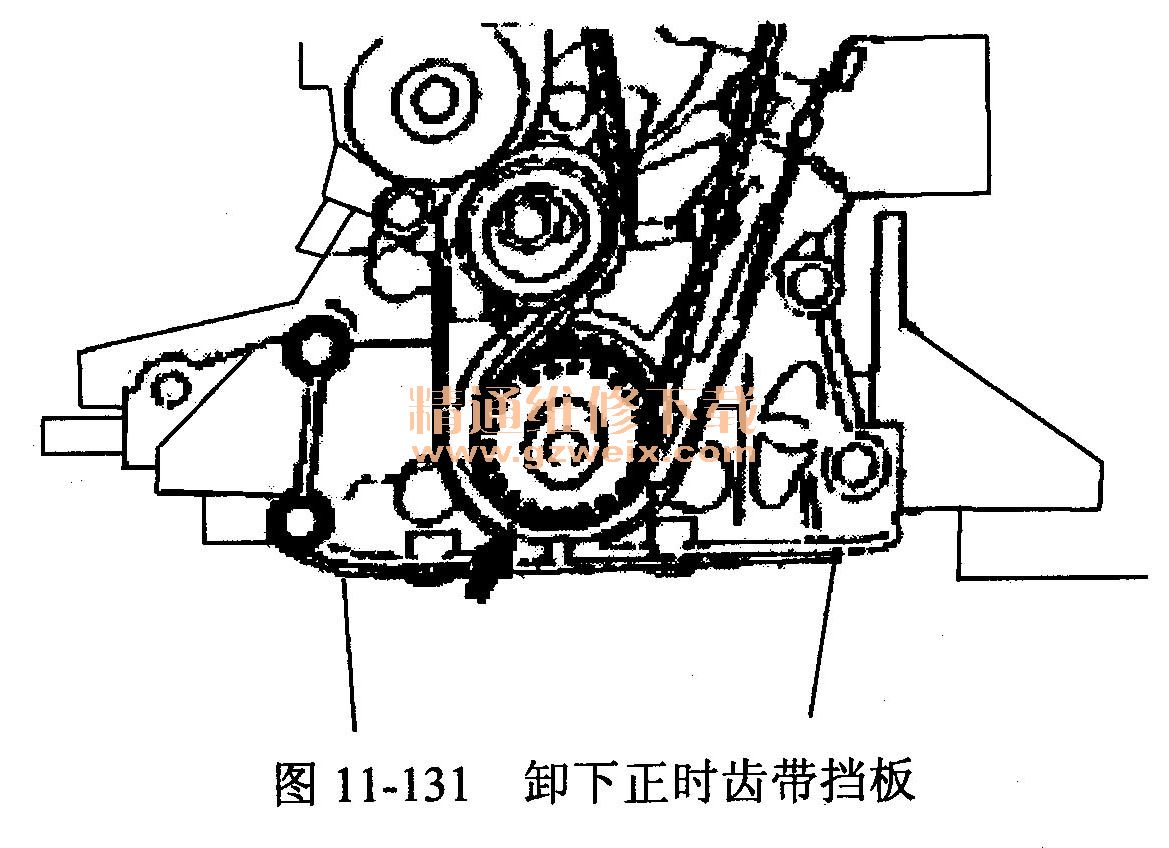

    3.卸下正时齿带挡板,如图11-131所示。

    4.卸下张紧轮。
    (1)在第一汽缸活塞处在压缩上止点时进行。卸下正时罩盖,用扳手顺时针扳螺栓旋转正时齿轮,让凸轮轴正时齿轮上的正时记号与汽缸盖上的凸起标记对齐,如图11-132所示。

    (2)卸下张紧轮螺栓,卸下张紧轮如图11-133所示。

    5.卸下正时齿带。在卸下正时皮带时,绝对不能用螺丝刀等锐利工具。
    使用正时皮带要注意以下几点。
    (1)不要在小角度内弯曲皮带,否则会导致皮带内的绳索折断。
    (2)因为皮带寿命较短,请不要粘污油脂和水。
    (3)装上皮带后,只能顺时针旋转发动机。
    6.卸下曲轴正时齿轮,如图11-134所示。

    7.对正时皮带各处详细检查,如有下列情况之一或里程数达到更换条件的就更换新零件。

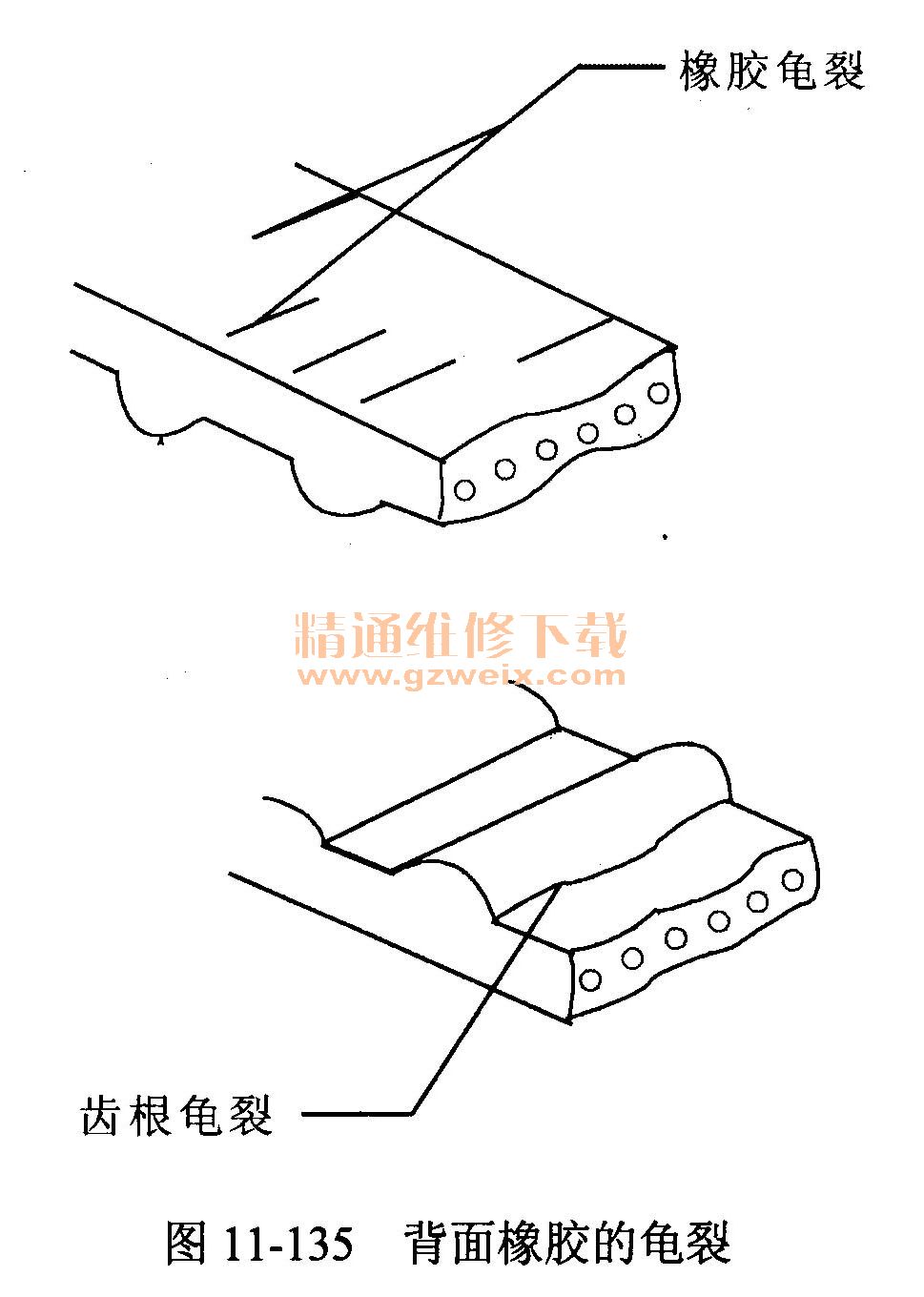

    (1)背面橡胶的龟裂,如图11-135所示;

    (2)齿根的龟裂,脱离帘布层龟裂;

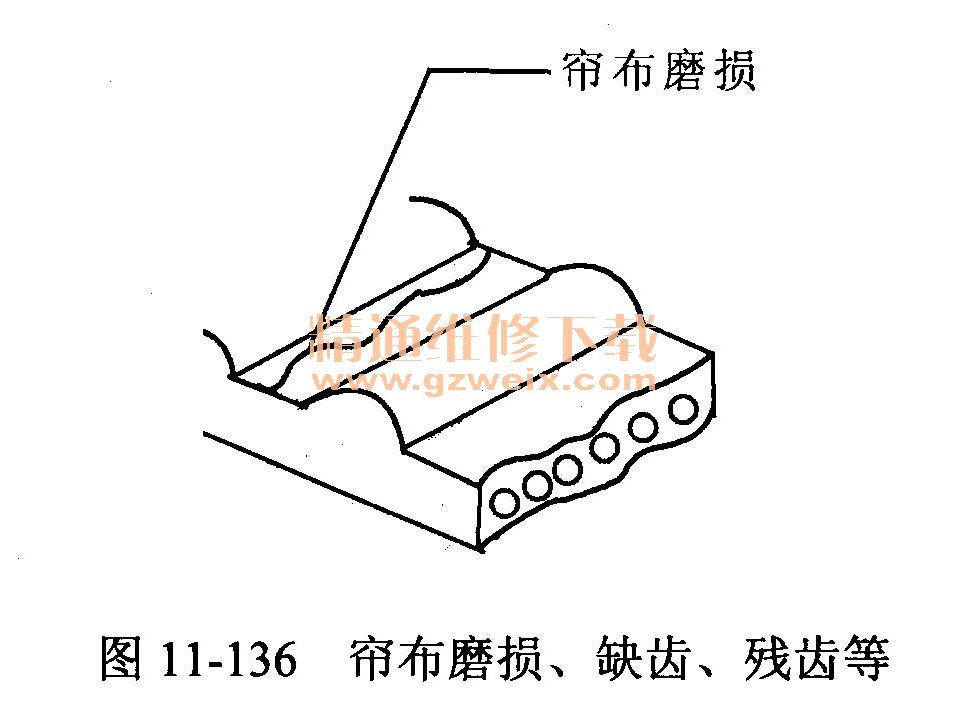

    (3)帘布的磨损、缺齿、残齿等,如图11-136所示。

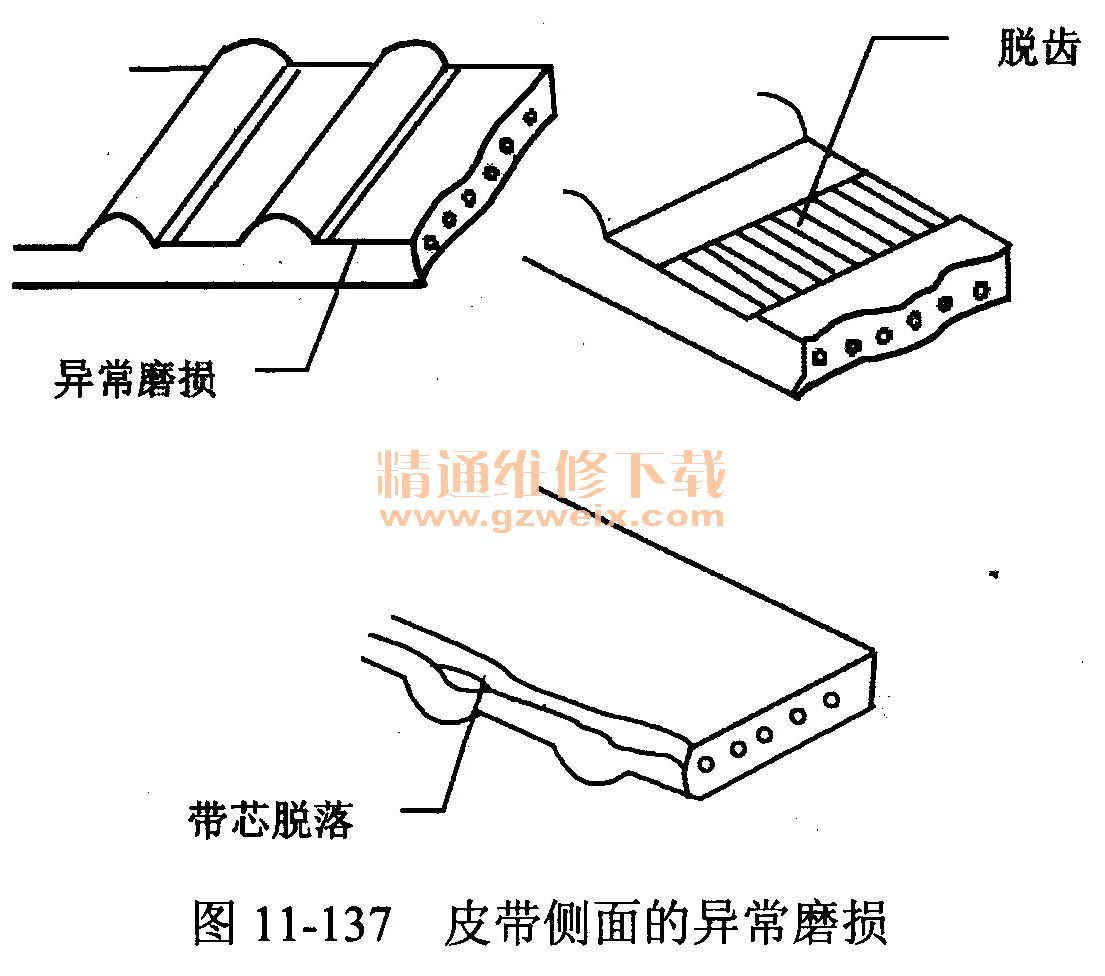

    (4)皮带侧面的异常磨损,如图11-137所示。

    (5)如不能确认外观的损伤,但有以下的各种情况之一,也要更换皮带:如水泵的水被泄漏,连续出现需要加水时或皮带上沾有较多的油渍时,均会导致皮带的橡胶膨胀受损。
