奇瑞A5(SQR481 H型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-25 15:53:57

    SQR481H型发动机的正时调整的步骤和方法如下。

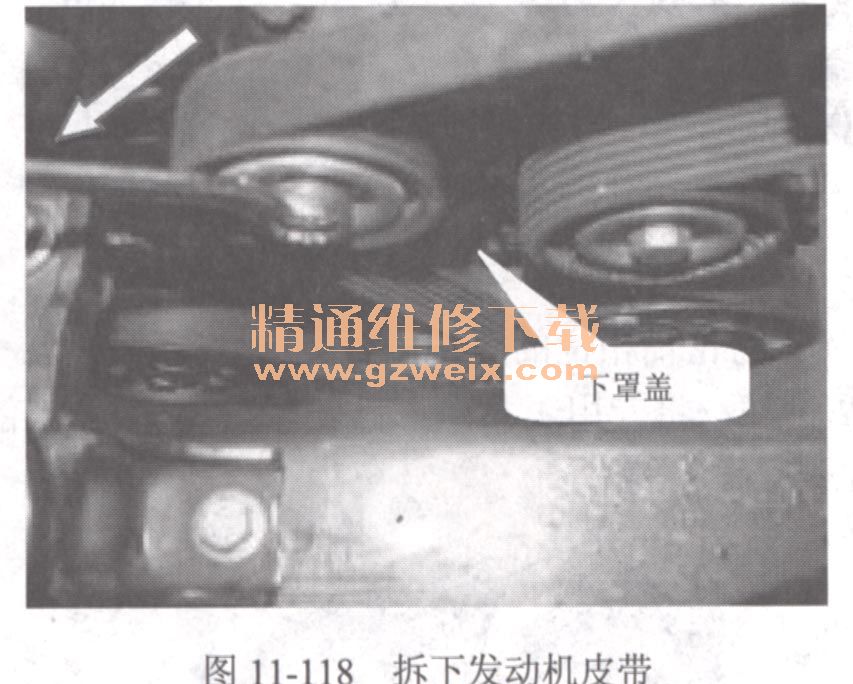

    1.拆下发动机皮带,如图11-118所示。用扳手卡住张紧轮螺栓,并逆时针用力,将发动机皮带取下。

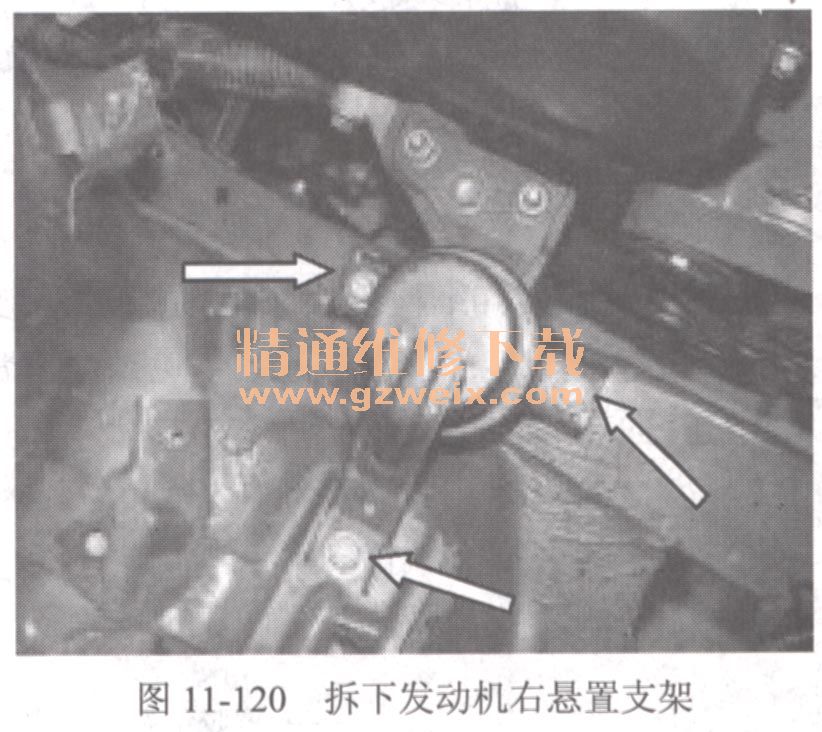

    2.拆下发动机右悬置支架,如图11-119和图11-120所示。将发动机用小吊车吊住,拆下发动机右悬置螺栓,取下右悬置支架。


    3.拆曲轴皮带轮,如图11-121所示。挂上5挡并踩上刹车,拆下曲轴皮带轮紧固螺栓。

    4.拆下正时皮带罩盖。分别拆下正时皮带上罩盖和下罩盖。

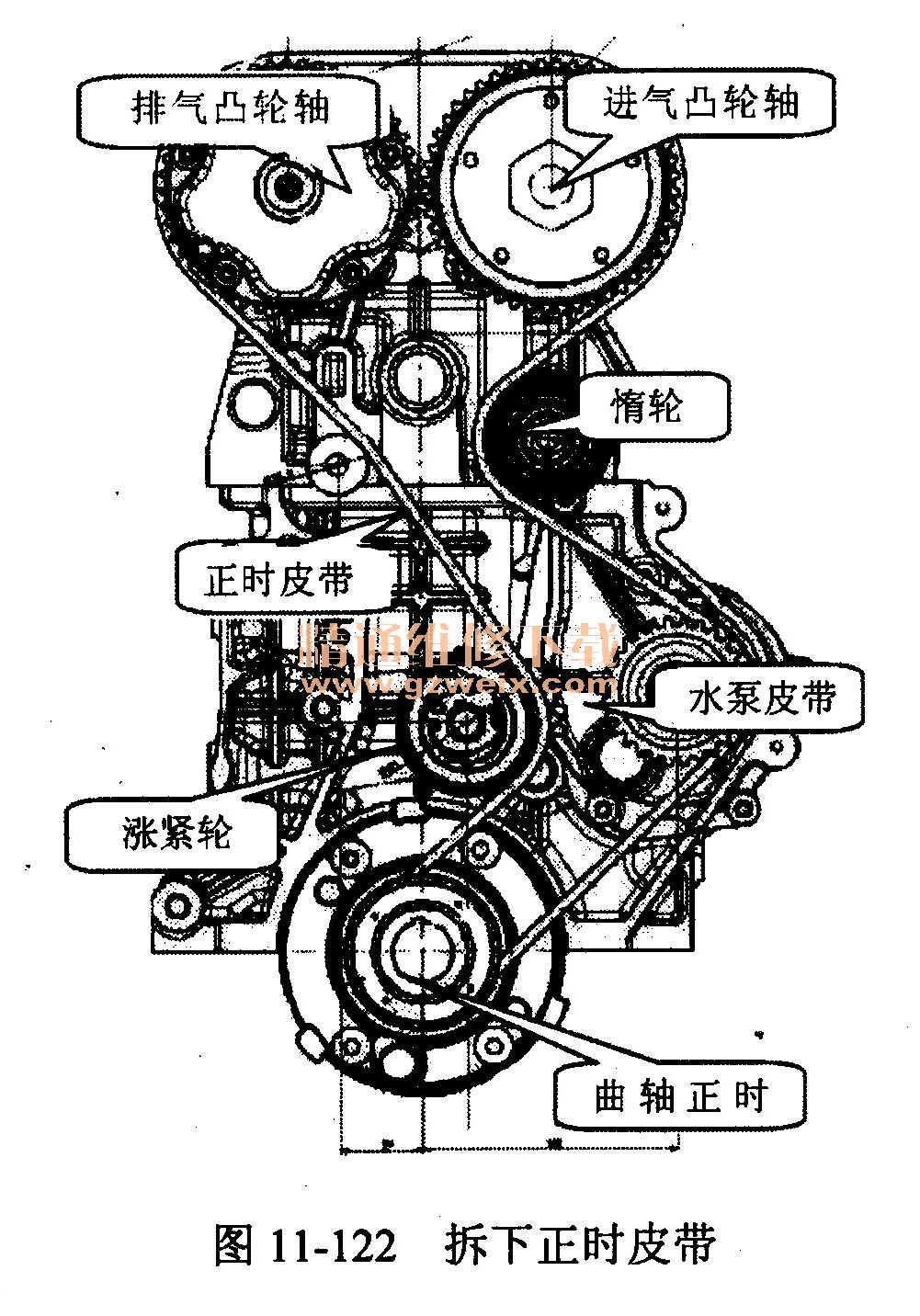

    5.拆下正时皮带,如图11-122所示。松开正时皮带张紧轮中心紧固螺栓,取下正时皮带。同时松开进/排气凸轮轴带轮与凸轮轴的连接的空心螺栓。

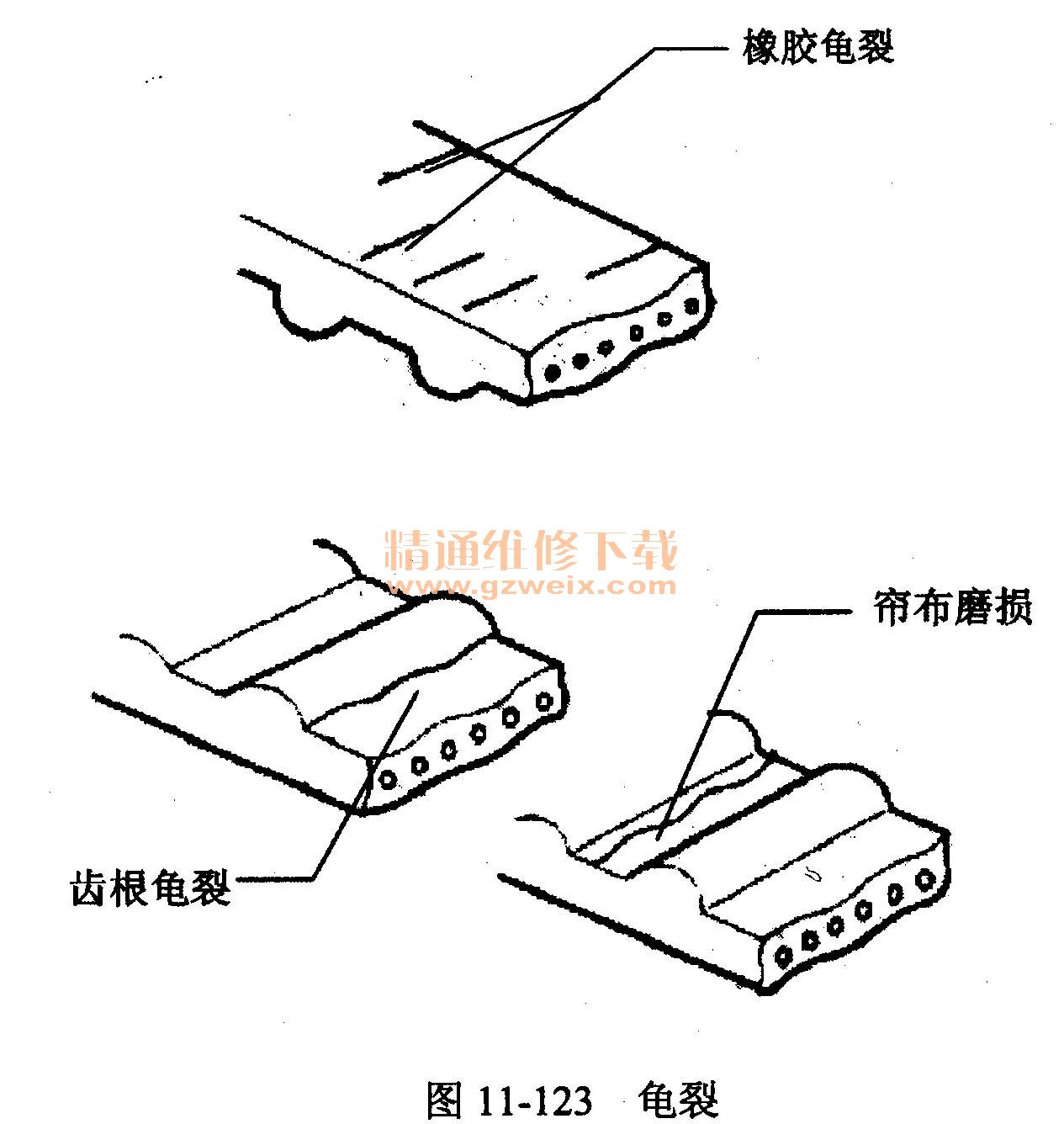

   对正时皮带各处详细检查,如有下列破损,按如图11-123和图11-124所示的情况之一更换新皮带。


    (1)背面橡胶的龟裂。
    (2)齿根的龟裂,脱离帘布层龟裂。
    (3)帘布的磨损、缺齿、残齿等。
    (4)皮带侧面的异常磨损。

    如果不能确认外观的损伤、但有以下的各种情况之时,也要更换皮带。
    ①如水泵的水被泄漏,连续出现需要加水的时候,皮带橡胶膨胀受损时;
    ②皮带上沾有较多的油渍,考虑到橡胶会膨胀受损的时候。

    6.拆下气门室罩盖,如图11-125所示。松开气门室罩盖的紧固螺栓,取下气门室罩盖。

    7.凸轮轴相位的对正,如图11-126所示。转动凸轮轴,将专用工具卡入凸轮轴传感器信号轮的偏心槽内。

    8.曲轴相位的对正,如图11-127所示。拧开缸体上的堵头,将专用工具拧入,转动曲轴,直到专用工具完全卡住曲轴。此时曲轴顺时针和逆时针都不能转动。

9.装上正时皮带并张紧,如图11-128所示。

将正时皮带按图示位置装好,用内六角扳手转动张紧轮使皮带张紧,拧紧张紧轮螺栓。紧固进/排气凸轮轴带轮与凸轮轴的紧固螺栓。、力矩为120±5 N·m。

    10.取下校对正时用专用工具,将气门室罩盖、正时皮带罩盖、发动机右悬置支架,发动机皮带均取下。
